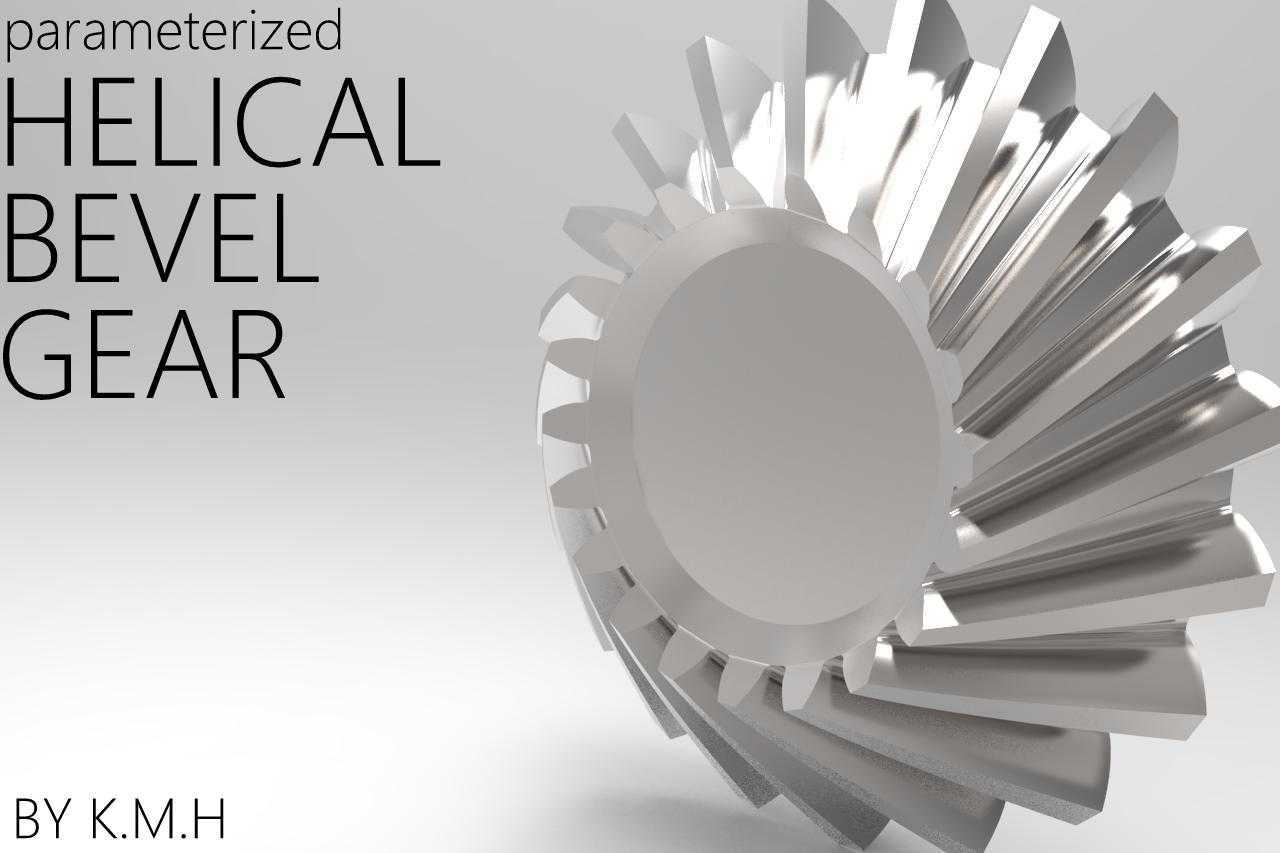

参数化螺旋锥齿轮传动结构设计

在交叉轴动力传递的工况场景里，螺旋锥齿轮是应用占比极高的核心传动部件，常见于差速器总成、立式铣床主轴传动箱、矿山掘进设备的转角动力输出端、农用机械的行走驱动单元这类需要改变动力传递方向的结构中，相比直齿锥齿轮，它的轮齿啮合过程是渐进式的，不会出现整齿突然撞击啮合的情况，运转时的噪音控制、承载能力都有明显优势，适合中高速、重载的连续运转工况。

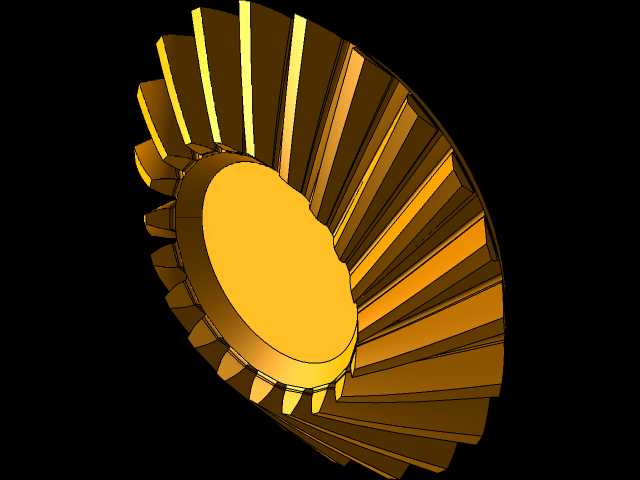

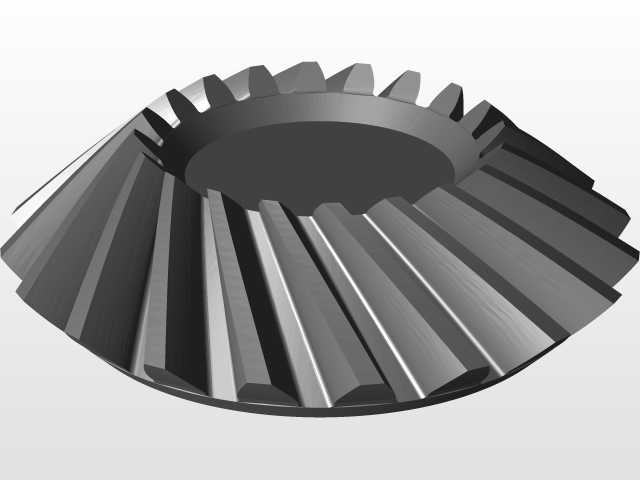

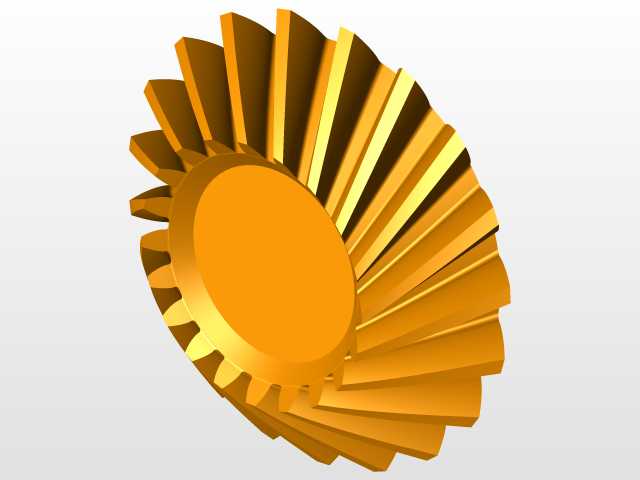

从结构设计逻辑来看，这款参数化螺旋锥齿轮的建模思路围绕啮合重合度展开，轮齿采用螺旋线齿向设计，齿面接触痕迹沿齿长方向逐步过渡，避免了直齿锥齿轮啮合时的边缘应力集中问题，建模过程中先确定分锥角、模数、齿数、螺旋角这些核心啮合参数，再通过齿廓渐开线扫掠生成单齿，阵列后完成整体结构，齿根位置做了标准圆角过渡，能有效降低交变载荷下的应力集中系数，减少长期运转时的齿根断裂风险。

实际选型适配时，要重点关注安装距、背锥尺寸、轴孔直径这些安装边界参数，这款齿轮的轴孔与端面定位台做了同轴度公差约束，安装时可以通过端面止口实现快速定位，不需要反复调整啮合间隙，适配的轴承位尺寸符合通用传动箱的安装规范，能直接替换同参数的标准螺旋锥齿轮，不需要额外改动安装腔体的结构。

在不同的应用场景下，这类齿轮的参数适配逻辑也有区别，比如用于车辆差速器时，会侧重优化低速重载下的齿面接触强度，齿面会做硬化处理；用于机床主轴传动时，会侧重提升传动精度，控制齿距累积误差，降低高速运转时的振动；用于农用机械时，会适当加大齿厚，提升抗冲击能力，适应田间作业的复杂载荷波动。这款参数化模型可以通过调整核心参数快速生成不同规格的衍生结构，适配不同的传动比、安装空间需求，不需要从零开始重建齿廓结构，能大幅缩短结构设计阶段的建模周期，也方便在装配阶段做干涉检查，提前验证齿轮与周边腔体、轴承、轴类零件的位置关系，避免实际加工装配时出现啮合间隙不合适、轮齿与壳体干涉的问题。

从实际使用的角度看，螺旋锥齿轮的啮合间隙调整是装配环节的核心要点，这款齿轮的结构设计预留了调整垫片的安装位置，可以通过增减垫片厚度来微调轴向位置，保证齿面接触痕迹处于齿面中部，既不会因为间隙过大出现传动冲击，也不会因为间隙过小出现运转卡滞、齿面过早磨损的问题，齿宽的设计也兼顾了承载能力与安装空间，不会因为齿宽过大导致传动箱轴向尺寸冗余，也不会因为齿宽过小导致单位齿面载荷过高，缩短使用寿命。
