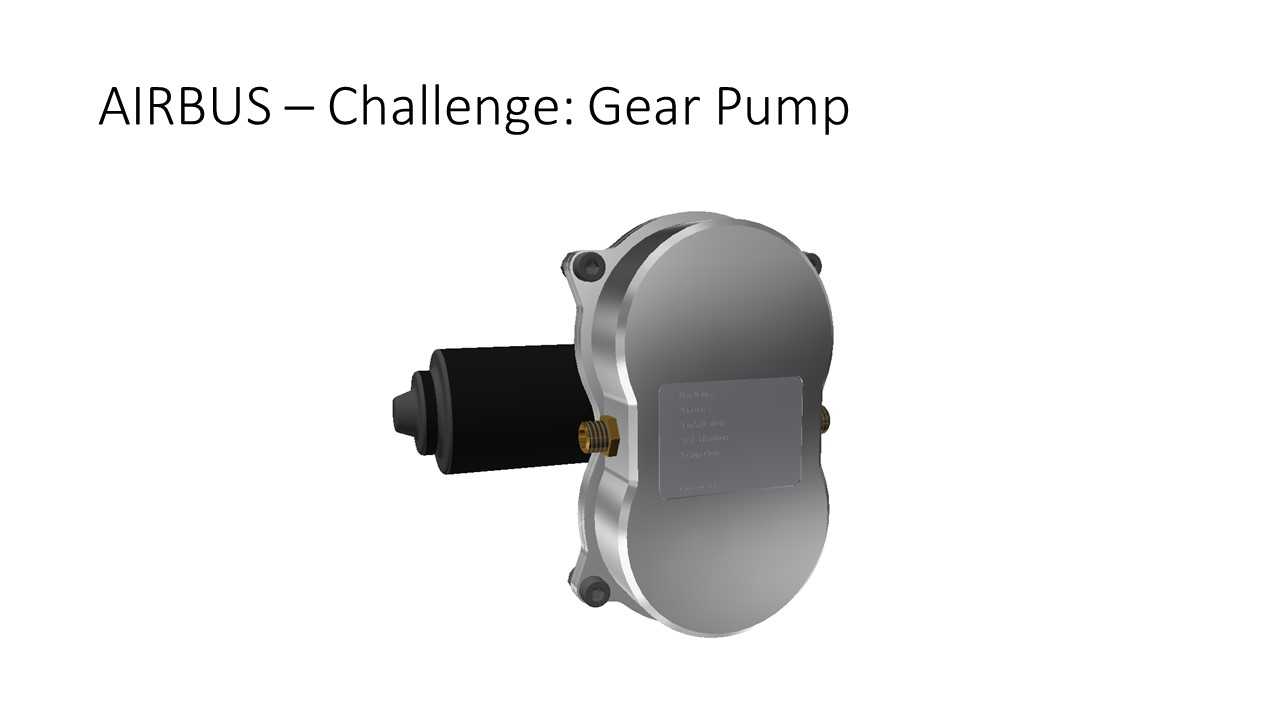

带24V电机集成式齿轮泵结构设计

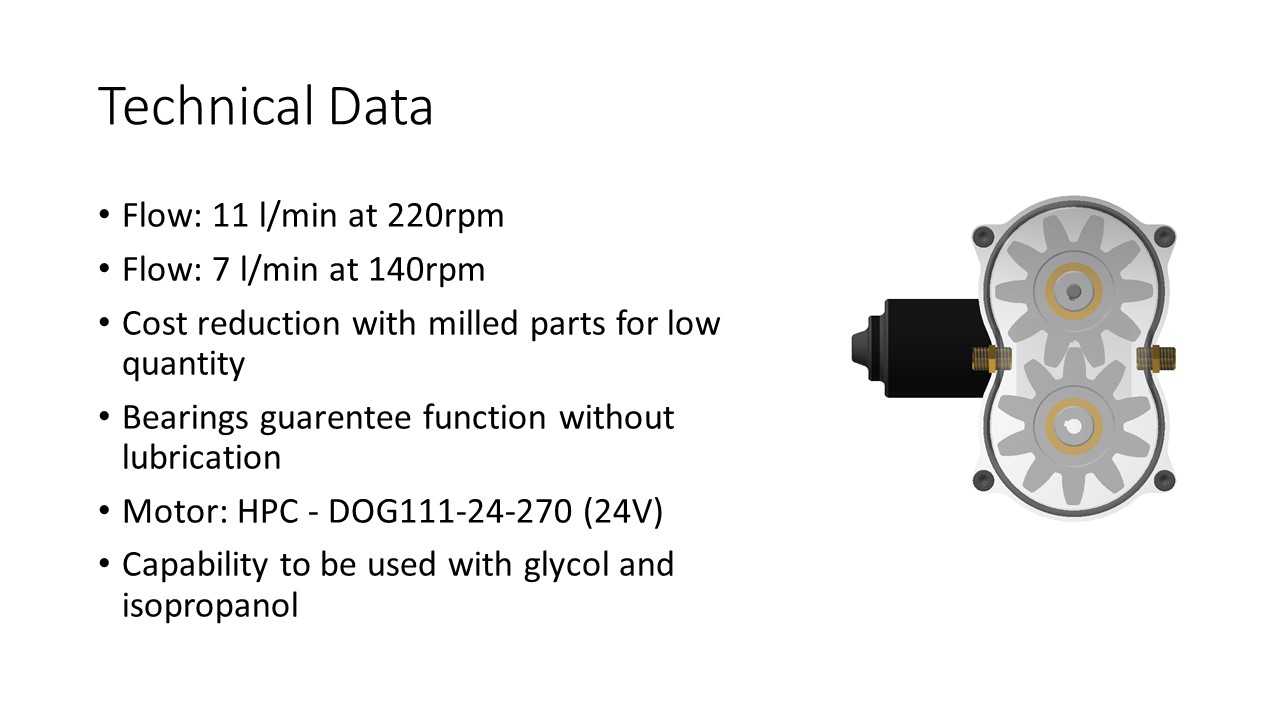

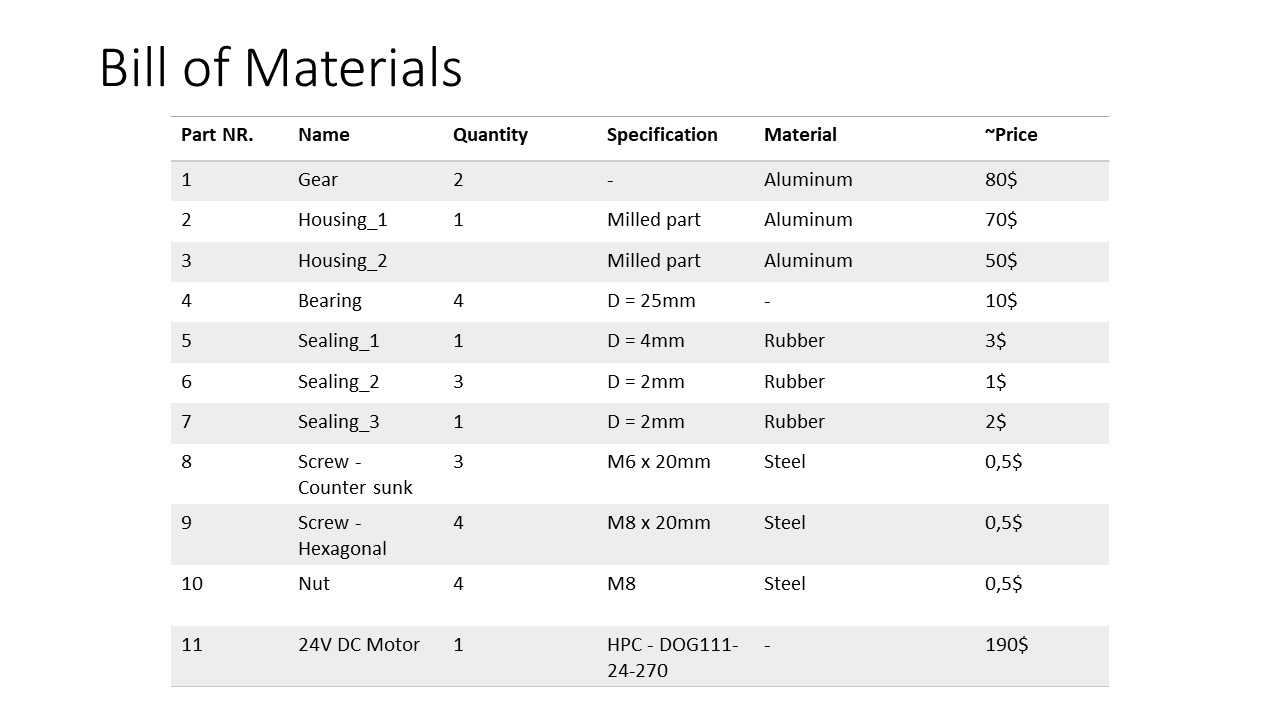

这款集成驱动单元的齿轮泵，在小型流体输送场景中有着明确的适配定位，区别于传统需要外接动力源的分体式泵组，它将24V直流驱动电机与齿轮泵主体做了同轴集成设计，省去了额外的联轴器安装环节，也减少了动力传输过程中的对中误差风险。从实际应用场景来看，这类小功率集成齿轮泵常被用于小型液压回路的动力供给、低粘度流体的定量输送场景，比如小型设备的润滑系统供液、移动式液压工装的动力源、小型实验台的流体循环单元，24V的供电等级也适配多数车载、移动式工业设备的安全供电标准，不需要额外配置高压供电模块，在户外移动作业、车载配套场景下的适配性更强。

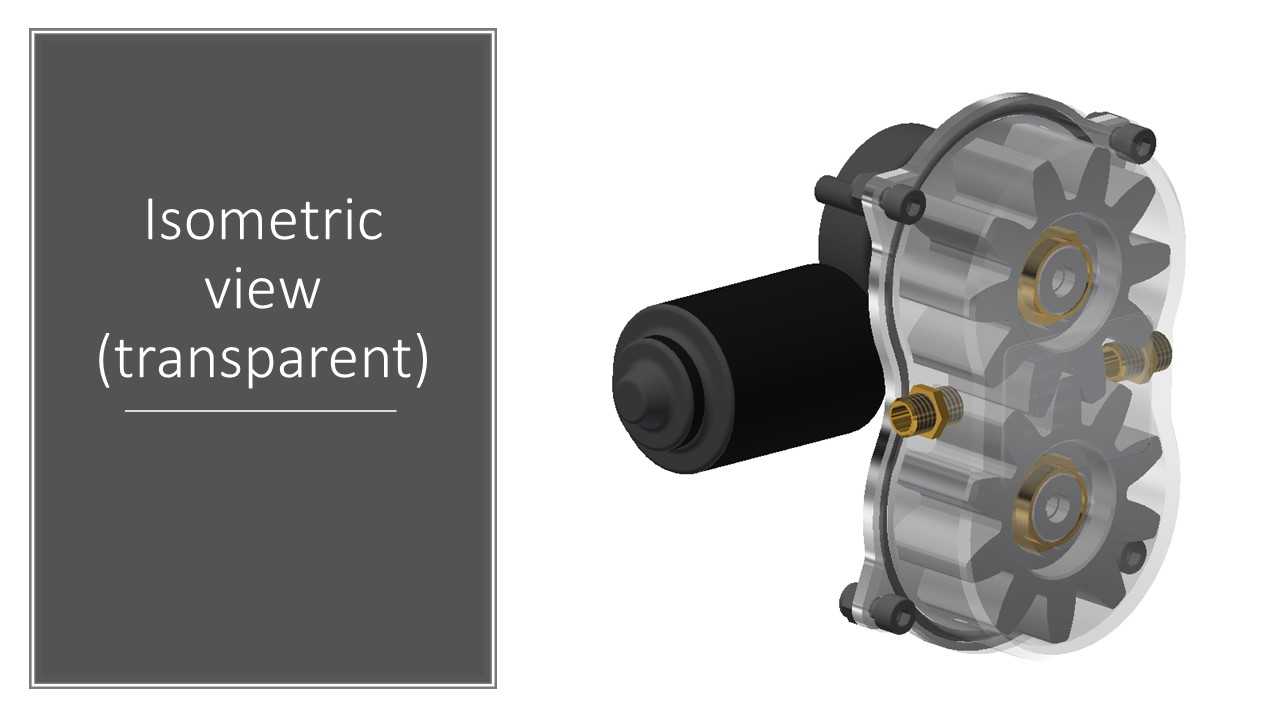

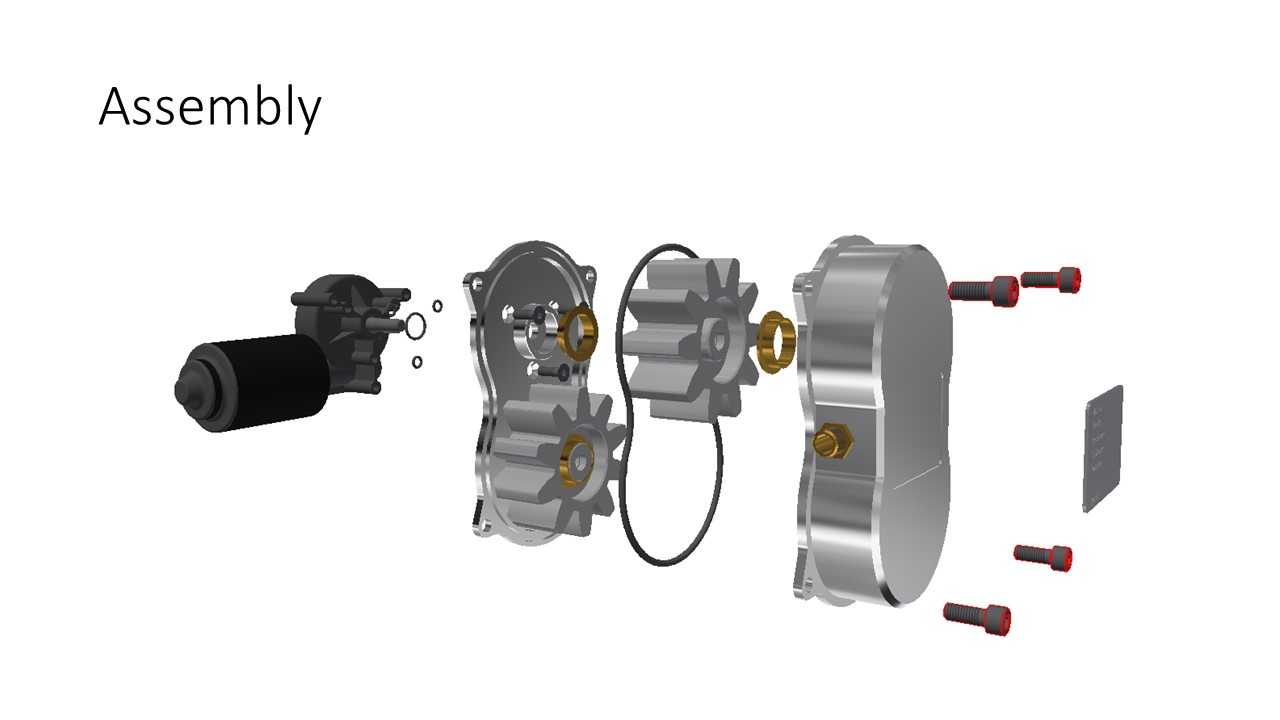

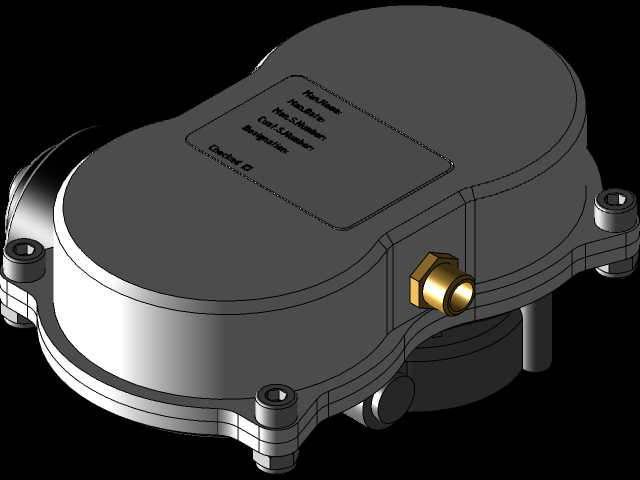

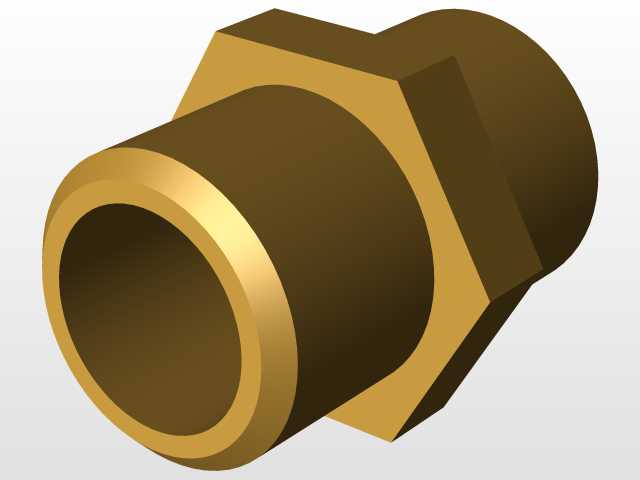

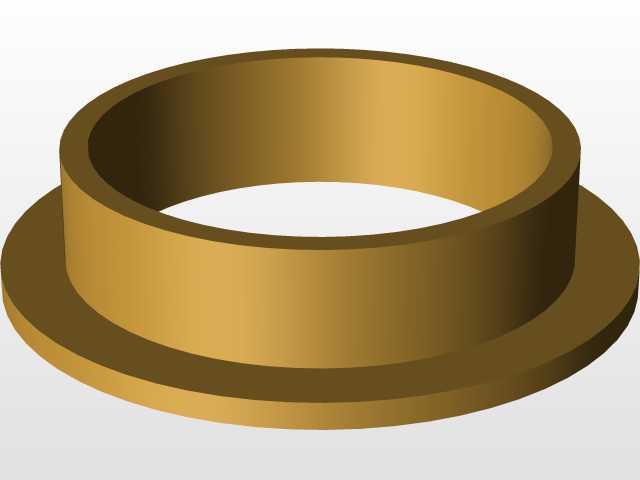

从结构设计逻辑来看，泵体采用了对称式的卵形壳体轮廓，这种轮廓刚好包裹内部相互啮合的一对齿轮，壳体壁厚做了均匀化处理，在保证承压能力的前提下尽可能压缩了整体体积，进出油口的位置设置在泵体侧端靠近啮合区的位置，能够最大限度减少齿轮容腔变化过程中的流体阻力，降低困油现象带来的振动与噪音。驱动电机与泵体的连接采用了法兰式直连结构，电机输出轴直接插入主动齿轮的内孔，通过平键传递扭矩，连接法兰处设置了密封圈槽，避免泵体内的流体顺着轴间隙渗漏到电机侧。泵体两端的端盖通过周向均匀布置的螺栓紧固，端盖与壳体的结合面做了精密研磨，不需要额外加装密封垫片就能满足低压工况下的密封要求，同时也能保证齿轮端面与端盖之间的间隙控制在合理范围，减少容积效率损失。

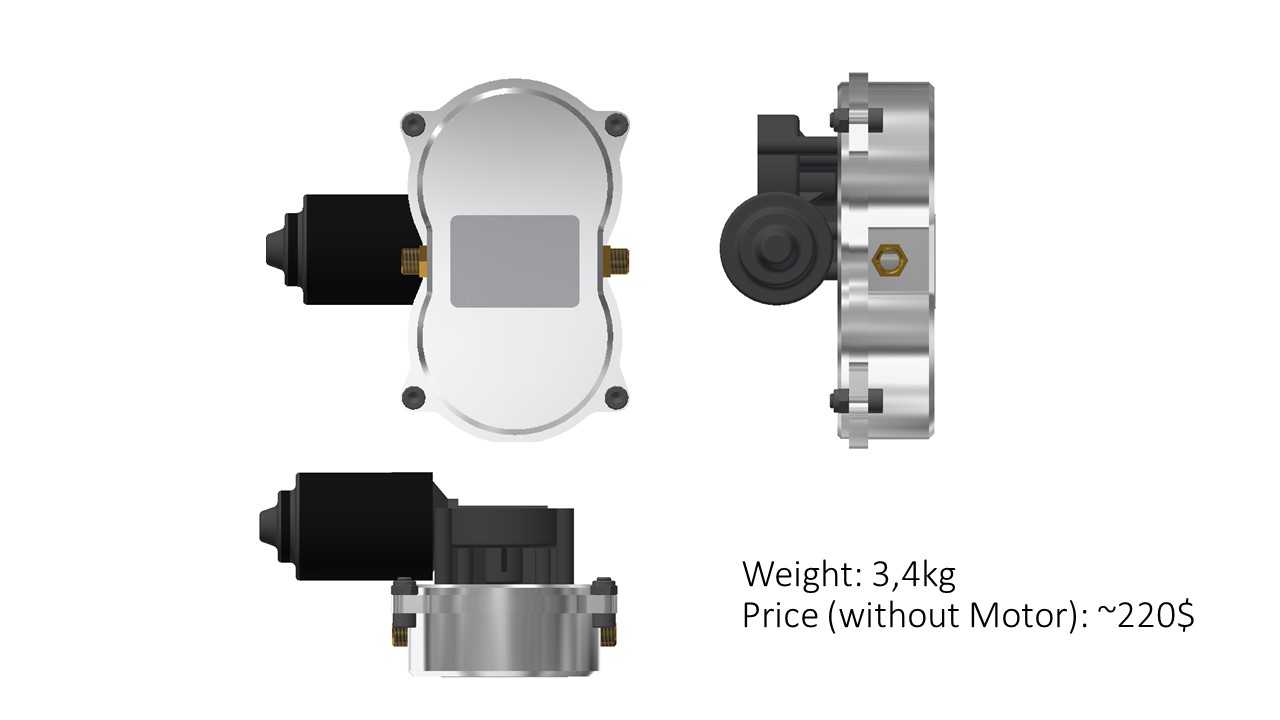

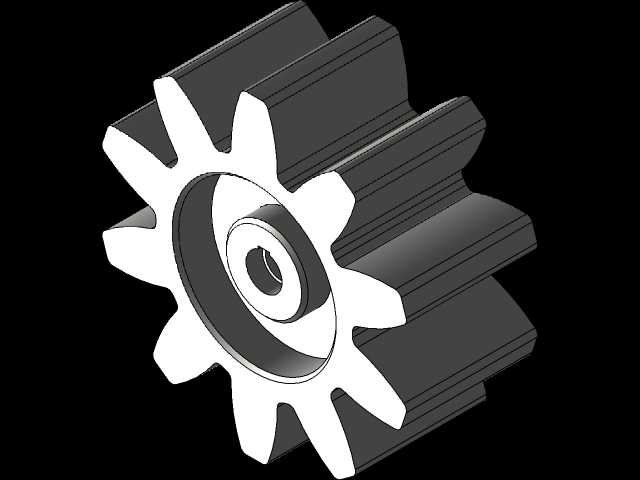

在安装边界方面，泵体整体轮廓没有突出的不规则结构，背部的平整安装面可以直接贴合设备安装板，通过壳体上预留的两个安装孔就能完成固定，不需要设计复杂的安装支架。电机部分的外径与泵体主体的宽度做了匹配，整体安装后不会出现单侧偏重的问题，设备运行时的振动更小。齿轮部分采用了直齿圆柱齿轮设计，加工工艺性更好，啮合过程中的传动平稳性能够满足小流量泵的使用要求，齿轮与轴的集成设计也减少了装配环节的零件数量，降低了装配累积误差对泵性能的影响。在实际选型适配时，需要注意该泵的适用流体粘度范围，避免输送含固体颗粒的介质，防止齿轮啮合面出现磨损，同时24V电机的供电需要匹配对应的驱动模块，保证运行时的电流稳定，避免过载烧坏电机绕组。
