便携TORQ流量调节水泵结构设计

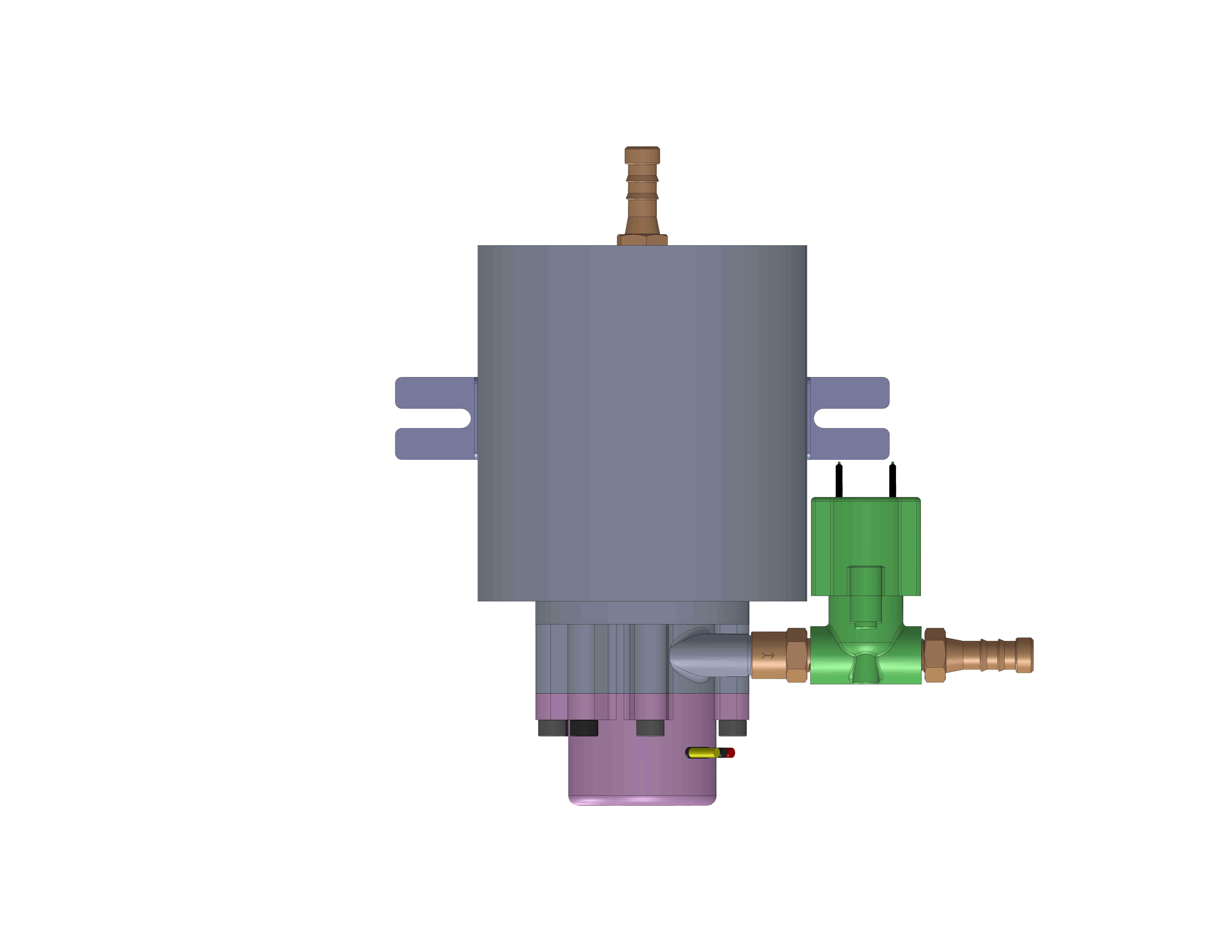

在小型流体输送、户外作业配套、移动式喷淋供水这类场景里，对泵体的便携性、流量调节精度、输出压力稳定性往往有比较严苛的要求，这款TORQ泵的结构设计正是瞄准这类细分使用需求展开。从实际用途来看，它主要适配小流量恒压供水场景，可在7到11升/分钟的区间内灵活调整输出流量，在额定转速工况下能够稳定提供6巴的输出压力，足够覆盖小型设备冷却、户外低压供水、小型药剂输送等常规作业需求，不需要额外搭配复杂的调压阀组就能完成基础的流量压力匹配。从设计思路上看，这款泵采用了立式圆柱主体结构，将动力腔体与泵腔集成在同一圆柱壳体内，最大程度压缩了整体占用空间，上部的动力端采用多螺栓紧固密封结构，能够保证高压工况下腔体的密封可靠性，避免长期运行出现渗漏问题；侧置的进出液接口采用快插式结构设计，不需要额外的法兰连接工序，现场接管时可以快速完成管路对接，适配不同口径的柔性输送管路。在安装边界上，圆柱型主体的底部为平整安装面，可直接通过抱箍或者底部螺栓固定在移动机架、设备侧壁或者小型作业平台上，不需要预留太大的侧向操作空间，侧置的管路接口预留了足够的扳手操作空间，日常维护时不需要拆解主体结构就能完成密封件的更换。结构细节上，泵体上部的接线端做了集成式防护设计，能够避免作业过程中液体飞溅进入接线腔体，侧置的调压结构直接集成在出液管路上，操作人员在设备运行过程中就可以直接手动调整输出流量，不需要停机操作，大幅提升了现场作业的调试效率。整体结构没有冗余的外置部件，所有功能组件都集成在主体壳体上，外壳采用等径圆柱设计，加工时可以直接采用标准管材进行壳体加工，降低了壳体的加工难度与制造成本，同时圆柱壳体的承压能力相比异形壳体更强，在同等壁厚下能够承受更高的工作压力，长期运行的结构稳定性更有保障。
