城轨车辆底架支撑结构优化设计方案

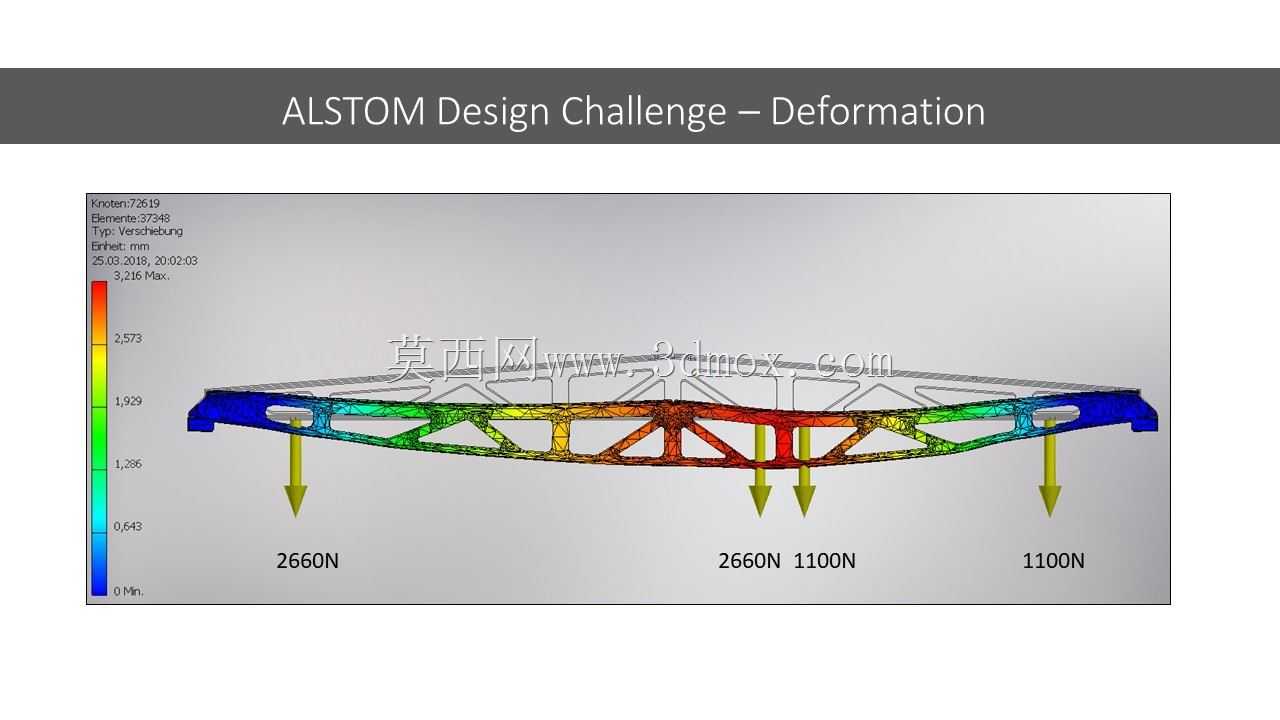

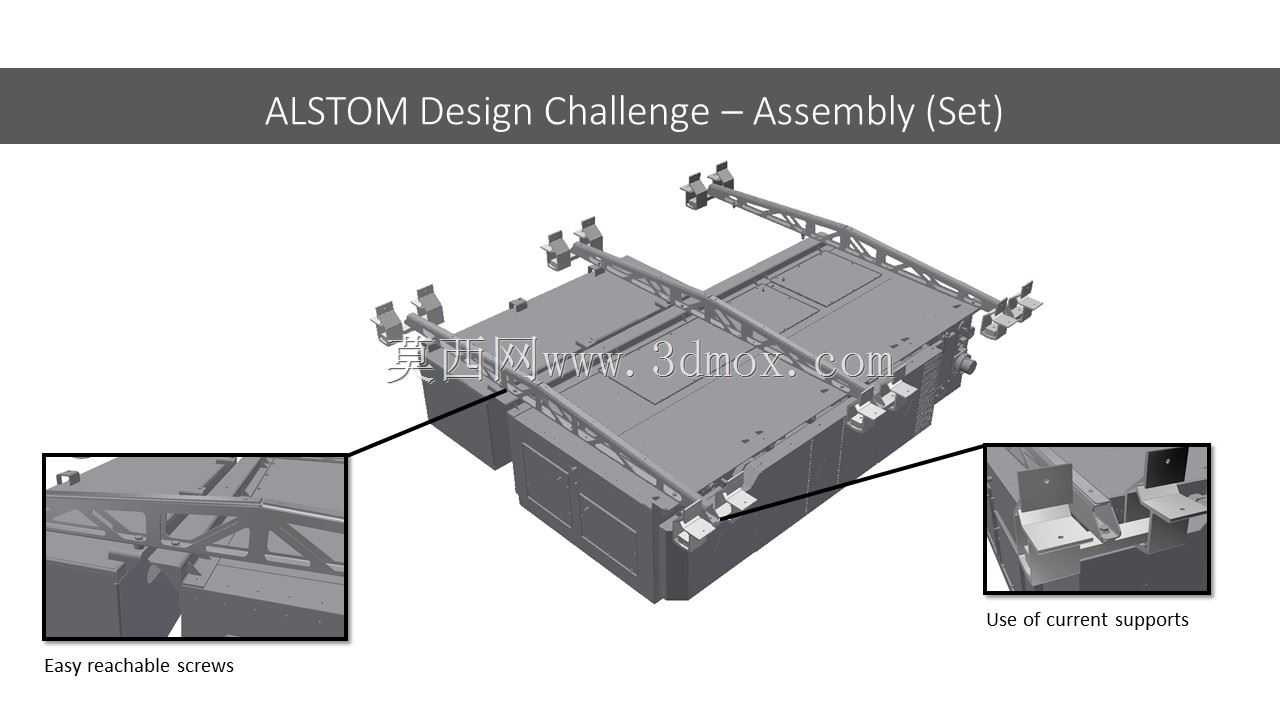

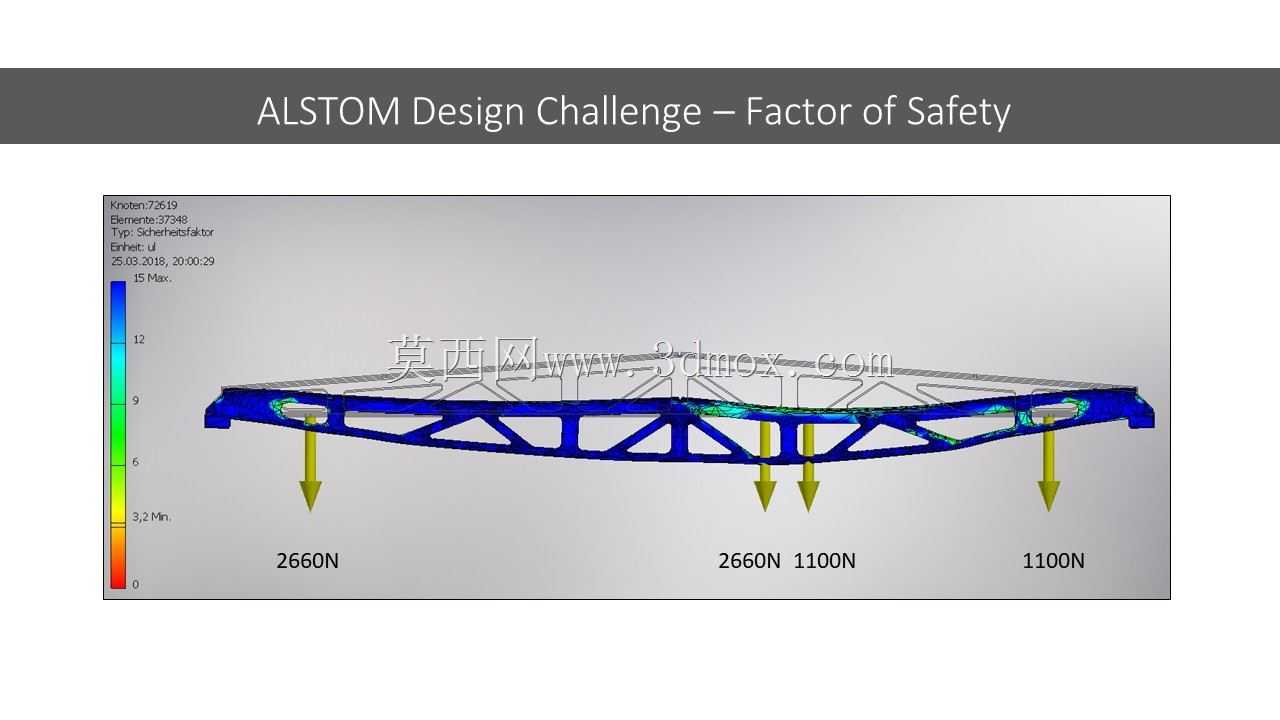

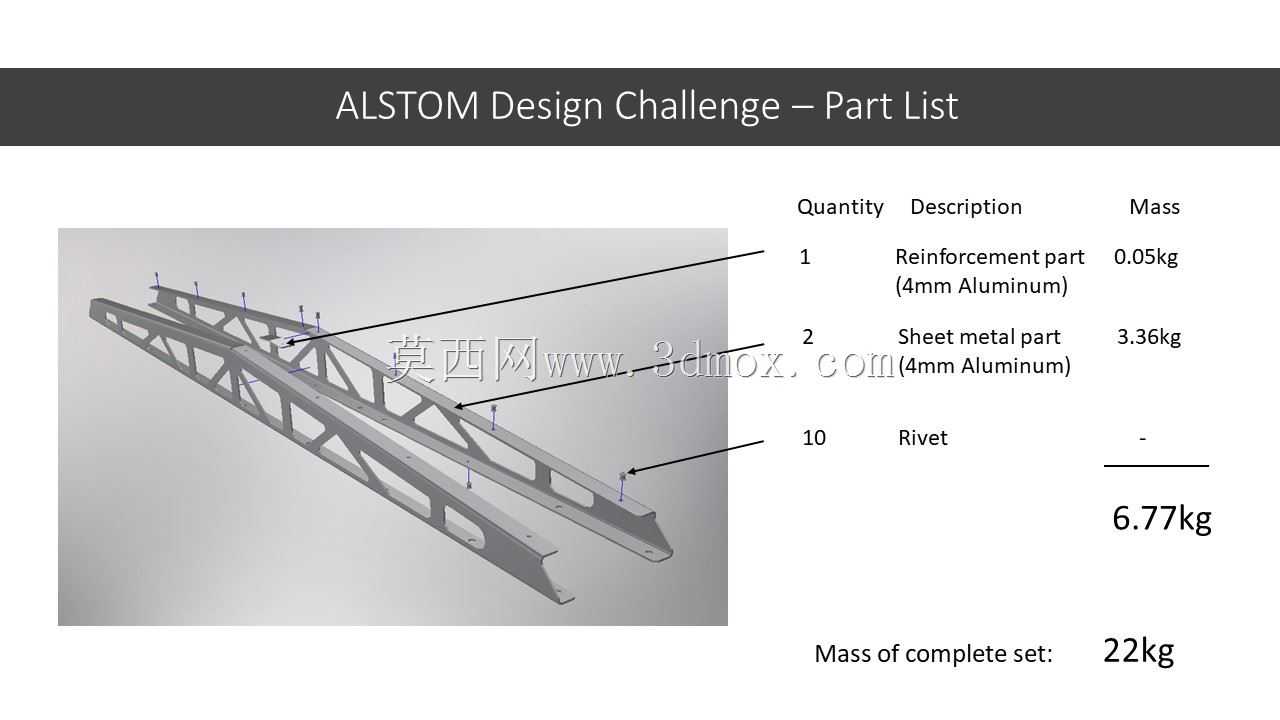

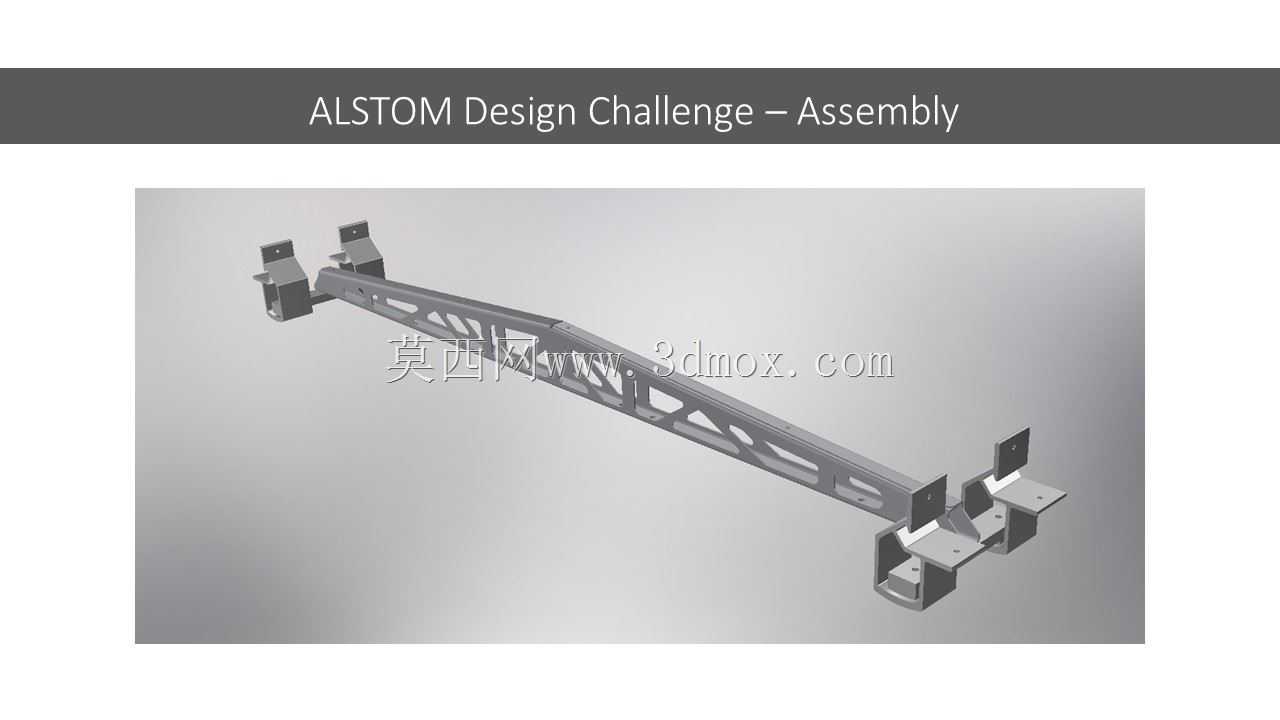

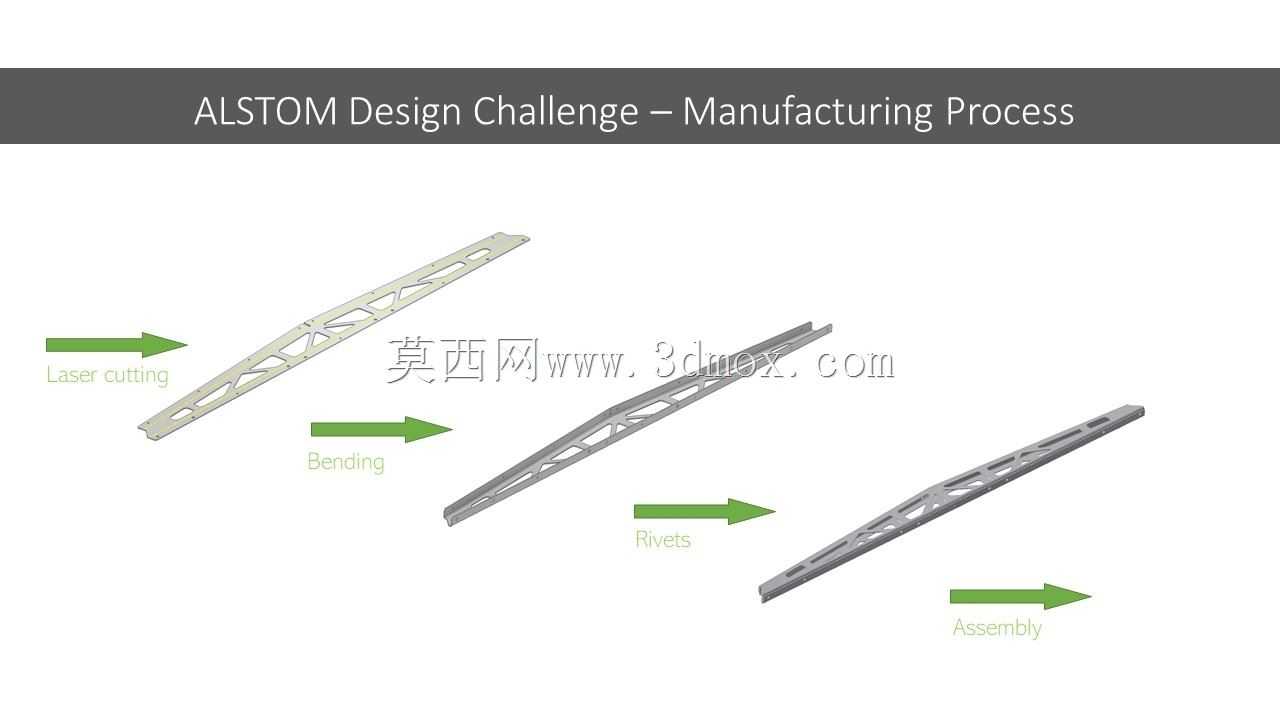

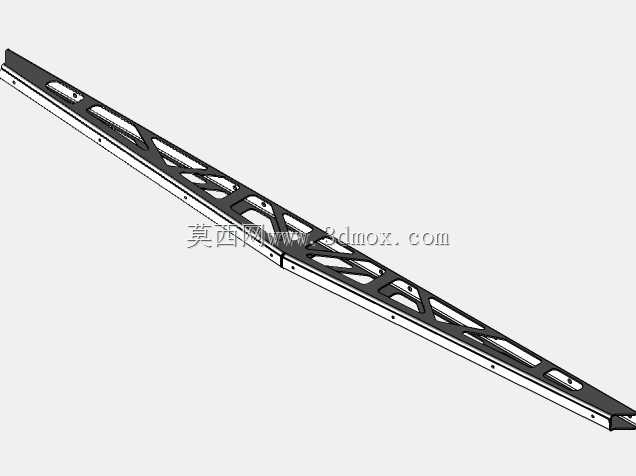

城轨车辆走行部与车体连接的底架支撑构件，长期承受车辆运行过程中的垂向载荷、横向冲击与纵向制动力，传统焊接式支撑件存在焊接变形大、应力集中明显、后期维护更换成本高的问题，本次优化的支撑结构针对城市轨道交通车辆的装配场景做了全链路的工程适配。整套支撑采用4mm厚度铝板作为基材，摒弃了原有每套5个独立支架的分散式布局，改为3个集成式支架的排布方案，在保证支撑强度的前提下减少了零件数量，降低装配环节的对位校准工作量。制造环节全程采用激光切割下料、数控折弯成型、铆钉铆接的工艺路线，完全取消焊接工序，从根源上避免焊接热变形导致的安装面平面度超差问题，也消除了焊缝区域应力集中带来的疲劳断裂风险，整套构件单套总重控制在22kg，相比原有同载荷等级的钢质焊接支撑减重超过40%，能有效降低车辆簧下质量，提升车辆运行的平稳性。结构设计上采用了桁架式镂空主梁构型，通过大截面惯性矩的构型设计，在不增加板材厚度的前提下大幅提升构件的抗弯抗扭刚度，主梁两端的安装座设置了多组安装孔位，适配不同车型底架的安装边界，安装面预留的沉孔结构可以实现螺钉的沉头装配，避免螺栓突出影响周边部件的布置空间。实际装车场景中，该支撑构件用于连接车体底架与转向架上方的设备安装座，既要传递车辆运行时的各类动态载荷，还要为底架下方布设的管线、设备提供稳定的安装基准，设计时充分考虑了车辆运行时的振动工况，铆接节点的抗松动性能经过反复校核，能够适应长期交变载荷下的使用要求。安装边界上，构件两端的安装座间距匹配主流A型、B型城轨车辆的底架横梁间距，安装孔位的公差带按照轨道交通装备的装配精度要求设定，现场装配时不需要额外配钻，直接通过标准紧固件即可完成安装，大幅缩短车辆厂内装配与后期运维的更换时长。主梁的桁架镂空结构也为底架下方的管线穿设预留了充足空间，不会与制动管路、电气线束的走线路径产生干涉，构件表面的阳极氧化处理层可以适应地下隧道高湿度、多粉尘的使用环境，提升构件的耐腐蚀性能，延长全生命周期的使用寿命。
