航空发动机奥伦达9/10扩压器结构

在航空燃气涡轮发动机的核心流道设计中，扩压器是衔接压气机出口与燃烧室入口的关键承力与导流部件，这款对应奥伦达9/10构型的扩压器，承担着将压气机末端高速气流完成减速扩压、均匀导入燃烧室火焰筒区域的核心作用，同时作为发动机核心机的主承力构件，需要传递压气机机匣、燃烧室机匣之间的轴向与径向载荷，还要为内部管路、引气通道预留安装空间。

从实际工况适配来看，该扩压器的流道型线采用了多段渐扩的曲率设计，避免流道截面突变引发的气流分离，压气机输出的高速气流进入扩压器流道后，会沿着光滑的内壁曲面逐步降低流速、提升静压，将气流的动能尽可能转化为压力能，为燃烧室组织稳定燃烧提供流速均匀、压力稳定的进气条件，防止因进气紊流过大出现燃烧不稳定、火焰筒局部过热的问题。

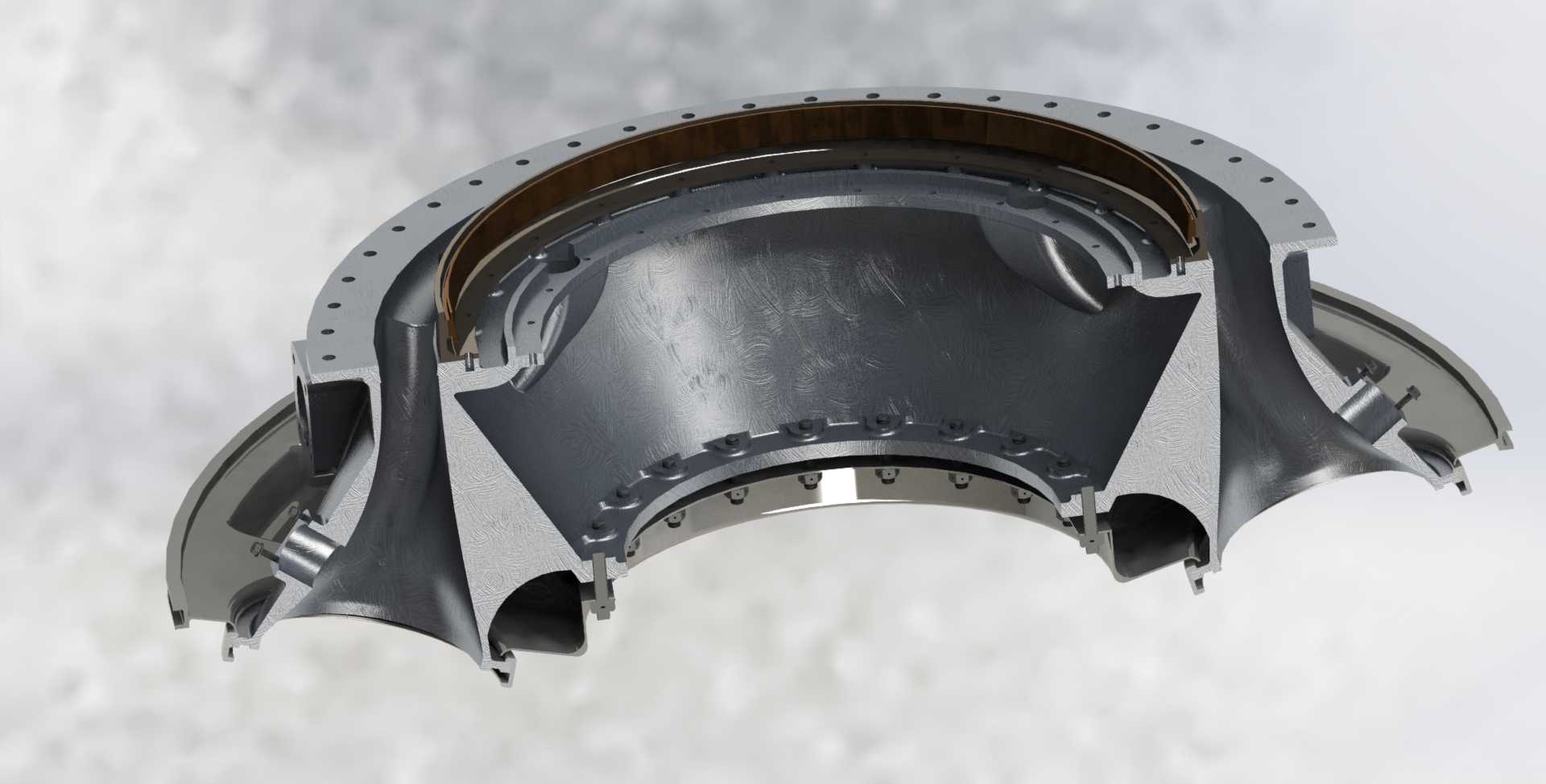

结构设计层面，该扩压器采用了整体式环形承力框架搭配分体式整流支板的构型，外缘的安装边布置了一圈精密定位的螺栓孔，用于和上游压气机机匣、下游燃烧室防火墙机匣完成同轴定位安装，安装边的端面平面度、螺栓孔的位置度都有严格的公差要求，保证核心机装配后的同轴度，避免流道出现阶差引发额外的气流损失。内侧的环形流道壁面做了等强度的壁厚过渡，在承受高温高压气流载荷、机匣传递的振动载荷的同时，尽可能控制构件自身重量，符合航空部件轻量化的设计要求。

安装边界上，该扩压器的径向定位依靠内外环的止口结构完成，轴向通过安装边的螺栓预紧力实现固定，支板内部预留了引气通道的走管空间，可用于引出压气机后的高压空气，供给涡轮冷却、轴承封严等辅助系统使用。流道出口的型线和燃烧室头部的旋流器安装位置精准匹配，保证扩压后的气流能够按照设计角度进入燃烧室头部，和燃油喷嘴喷出的油雾充分混合，提升燃烧效率，降低污染物排放。在实际发动机运维中，该扩压器的流道表面粗糙度、安装边的密封性能都是检修的重点项，一旦流道出现积碳、磨损或者安装边密封失效，会直接导致压气机效率下降、燃烧室工况恶化，进而影响整台发动机的推力输出与运行稳定性。
