航天发射装置用ULA连接固定支架结构

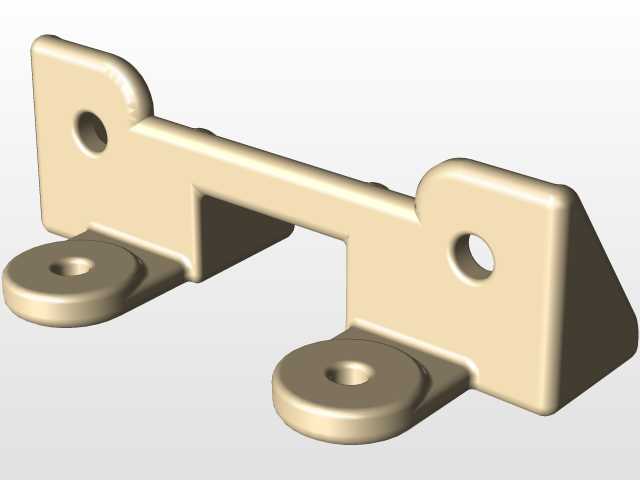

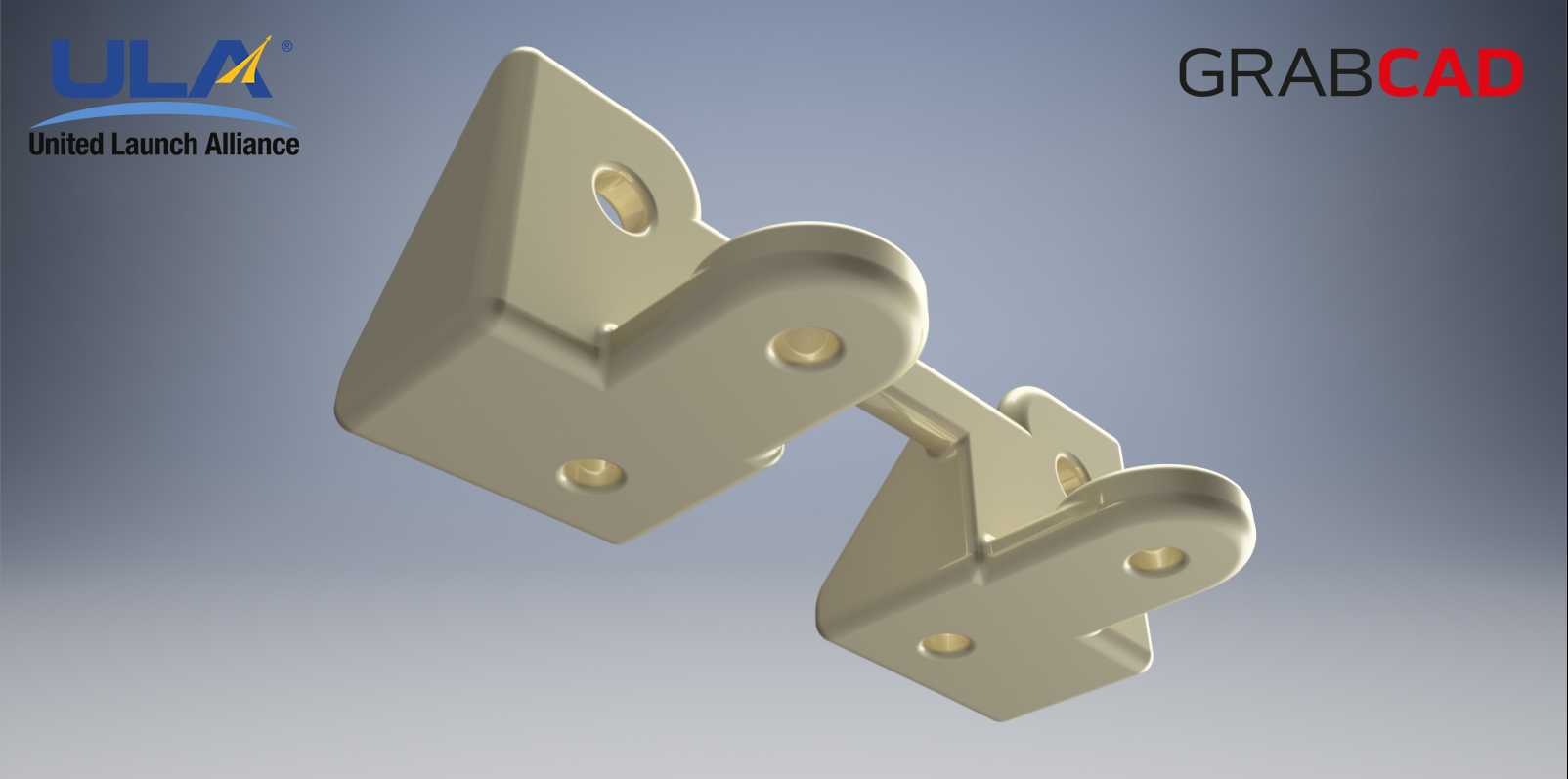

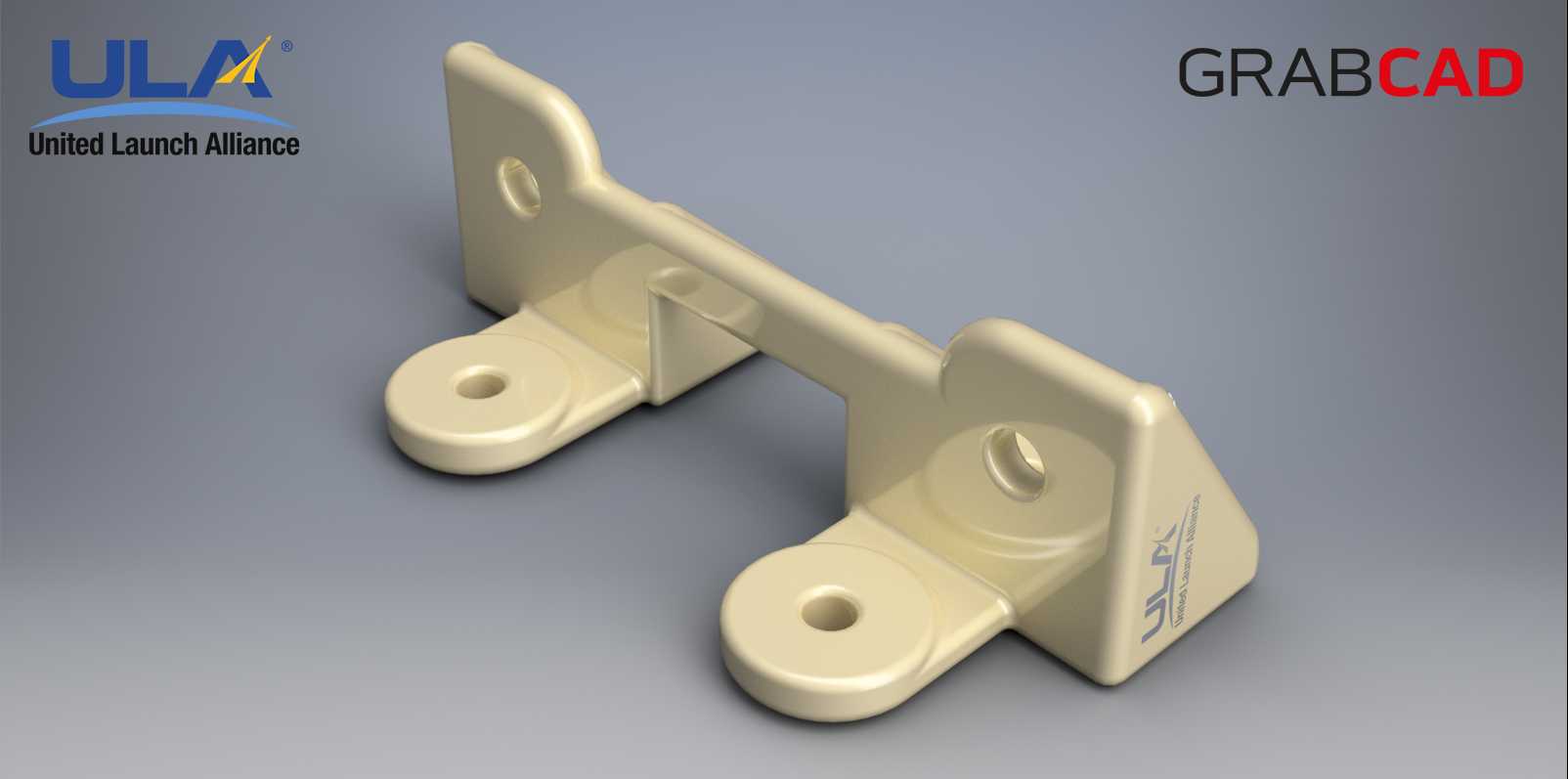

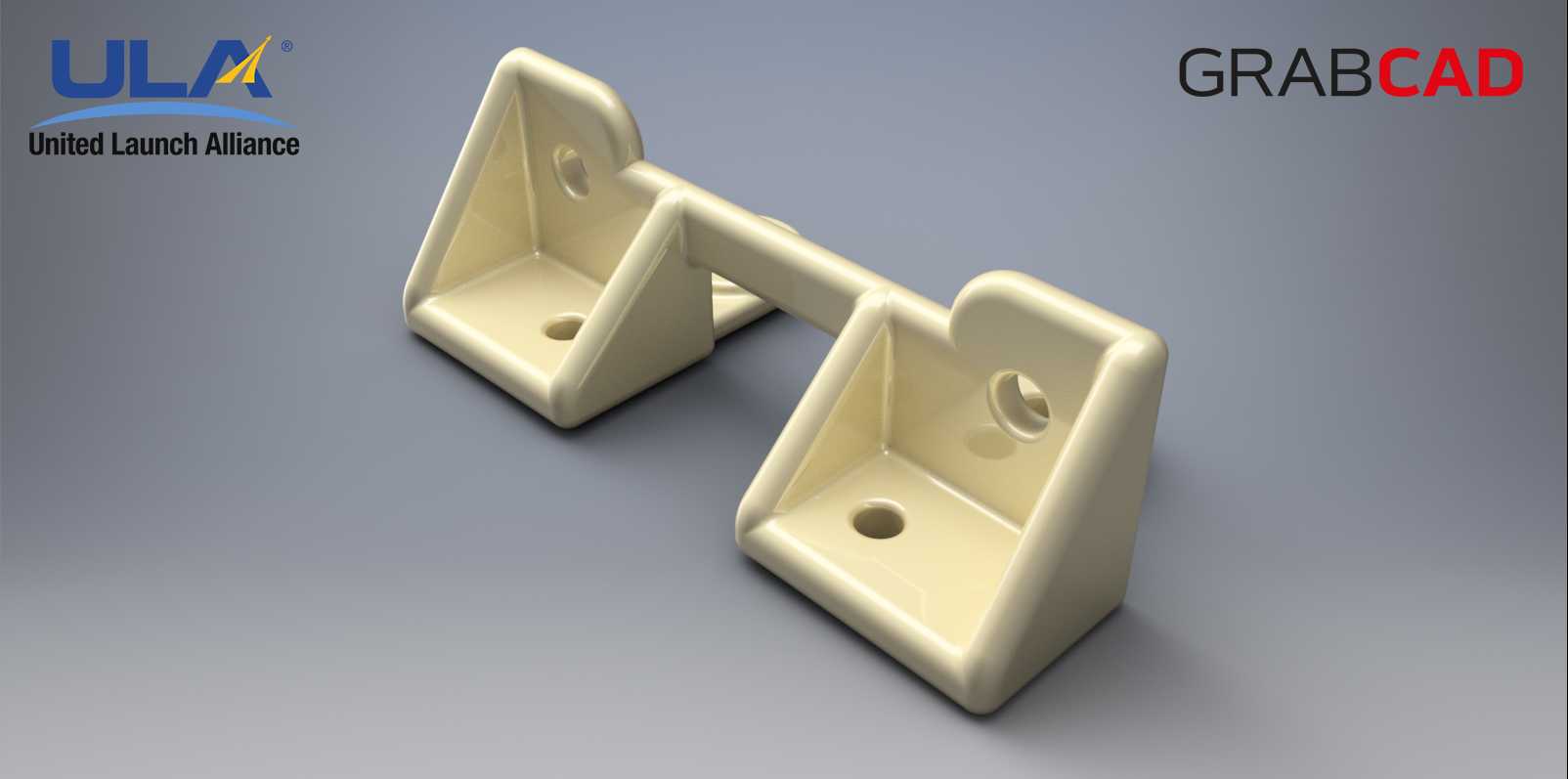

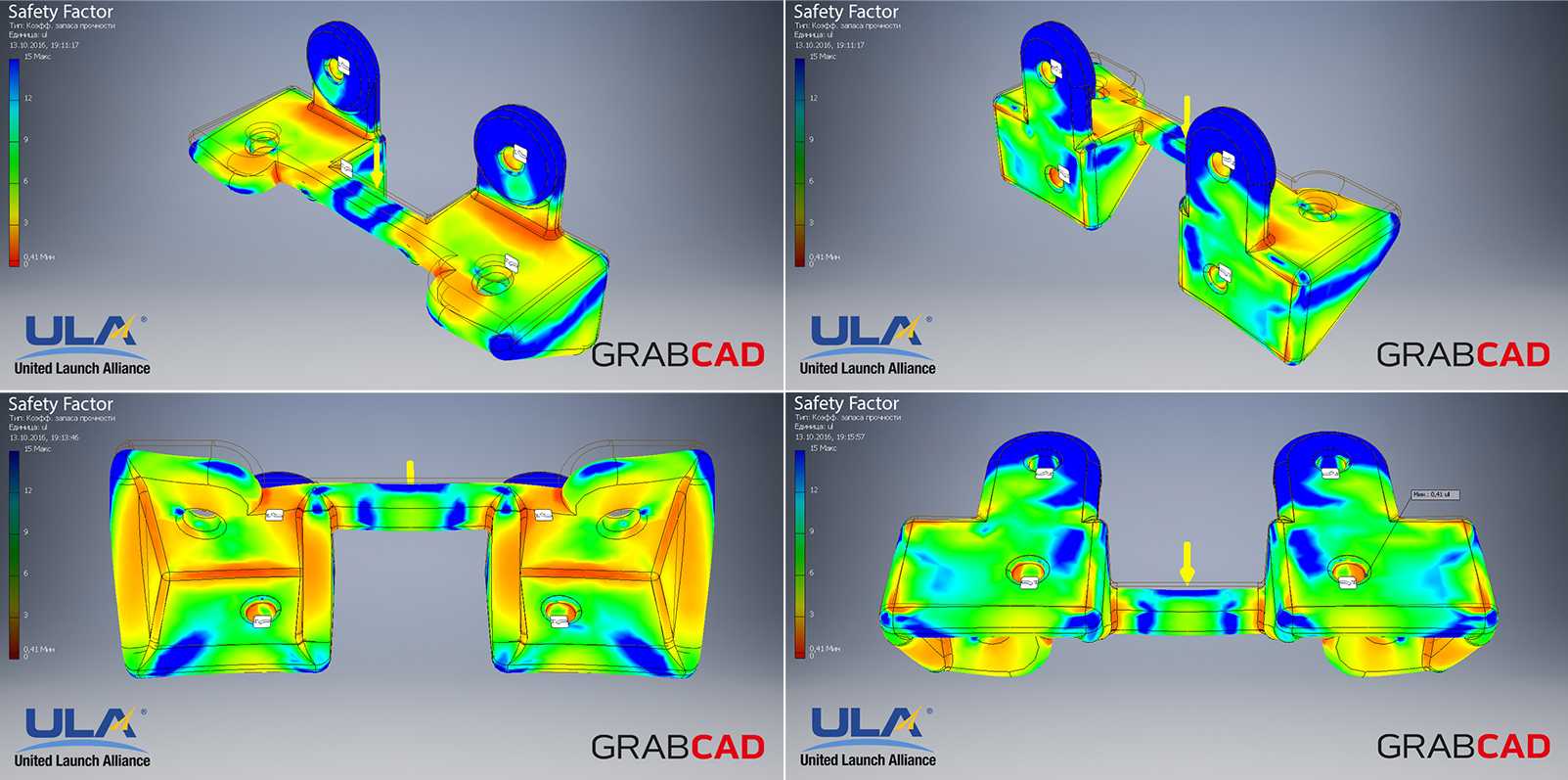

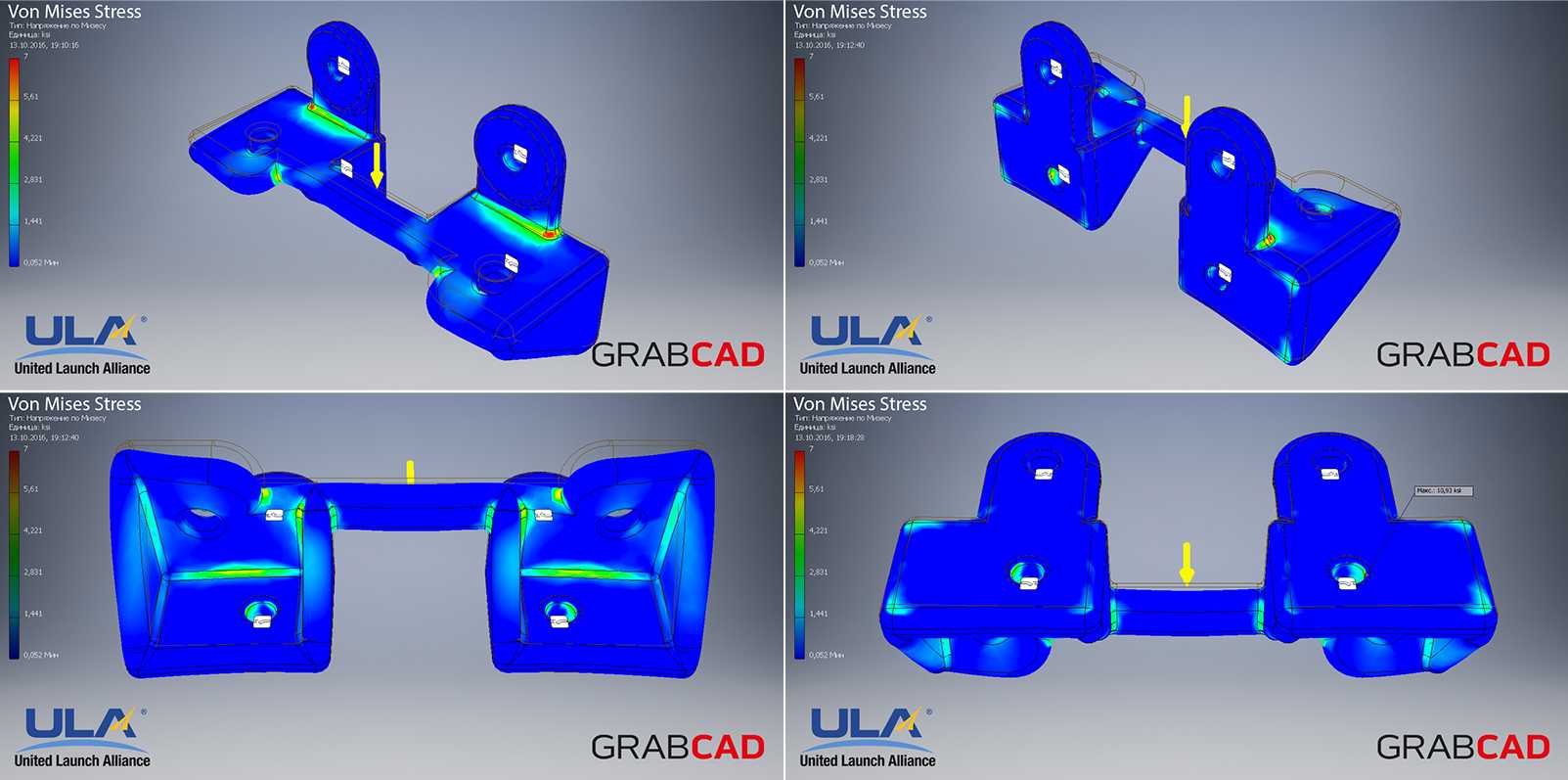

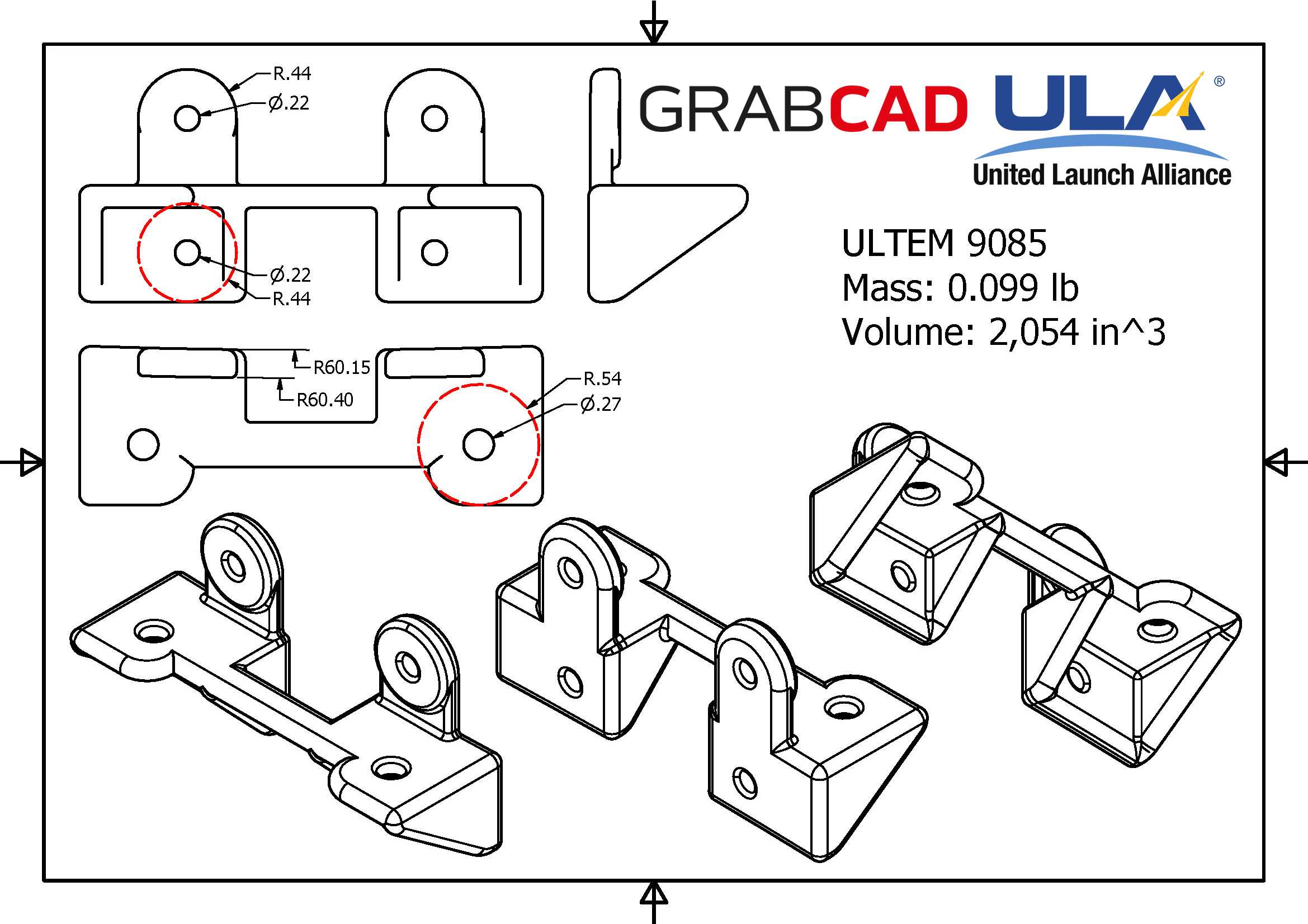

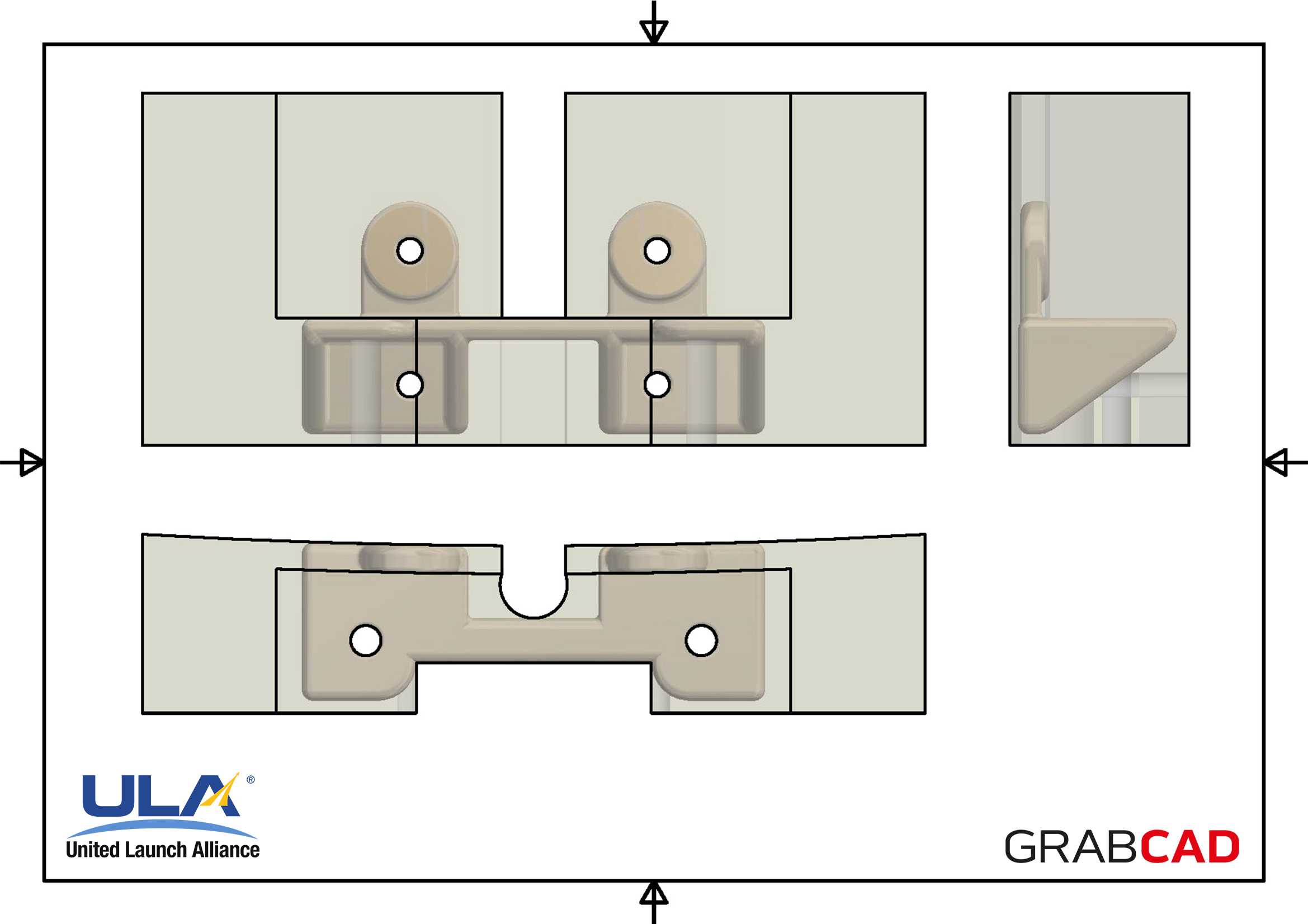

这款支架类结构件主要应用于航天发射系统的箭载设备安装场景，承担箭体内部管线、小型机载功能模块的承载与定位作用，在发射升空的全流程中，需要耐受起飞阶段的强振动、气动加热带来的温度波动，以及飞行过程中的过载冲击，因此结构设计上优先保障连接刚性与抗疲劳性能。从结构布局来看，整体采用一体化弯折加筋的设计思路，三个带通孔的安装耳座分别对应不同方向的安装基准，底部两个同轴排布的耳座用于贴合箭体主梁的安装平面，通过标准紧固件实现与主承力结构的刚性连接，侧方伸出的带孔耳座则用于固定外接功能组件，两个安装方向的基准面通过中间的连接臂实现刚性衔接，连接臂与耳座的衔接位置全部设置三角形加强筋，避免应力集中导致的结构断裂，筋板的厚度与主体壁厚保持一致，在控制整体重量的前提下最大化提升结构抗扭刚度。设计过程中充分考虑了航天场景的轻量化要求，在非承力区域做了局部减薄处理，所有安装孔的位置都预留了足够的紧固件安装操作空间，耳座的贴合面都做了平面度公差要求，保证安装后不会出现附加安装应力。安装边界方面，底部两个安装孔的中心距适配箭体主结构的标准安装孔位，不需要额外做安装面的二次加工即可直接装配，侧方安装耳的高度经过精准核算，保证外接设备安装后不会与周边管线、其他结构件产生运动干涉，所有棱边都做了圆角过渡处理，一方面避免锐边划伤操作人员或者管线外层防护，另一方面也能减少应力集中系数，提升结构的循环载荷耐受能力。材料选用上适配高性能工程塑料的加工特性，既可以通过增材制造工艺快速打样验证，也可以通过机加工方式实现小批量生产，结构的壁厚均匀性控制符合注塑或者3D打印的工艺要求，不会出现壁厚突变导致的加工缺陷。实际使用过程中，这类支架不需要做额外的表面处理，材料本身的耐候性、耐高低温性能已经可以满足箭体内部的使用环境要求，安装时只需要按照对应扭矩要求拧紧紧固件即可，不需要额外的调整工序，装配效率较高，同时结构的冗余强度充足，即使在超出设计载荷15%的工况下，也不会出现塑性变形，能够可靠保障被固定组件的位置精度，避免因为支架变形导致的设备移位、管线拉扯断裂等故障。
