核用热电转换电流源结构设计

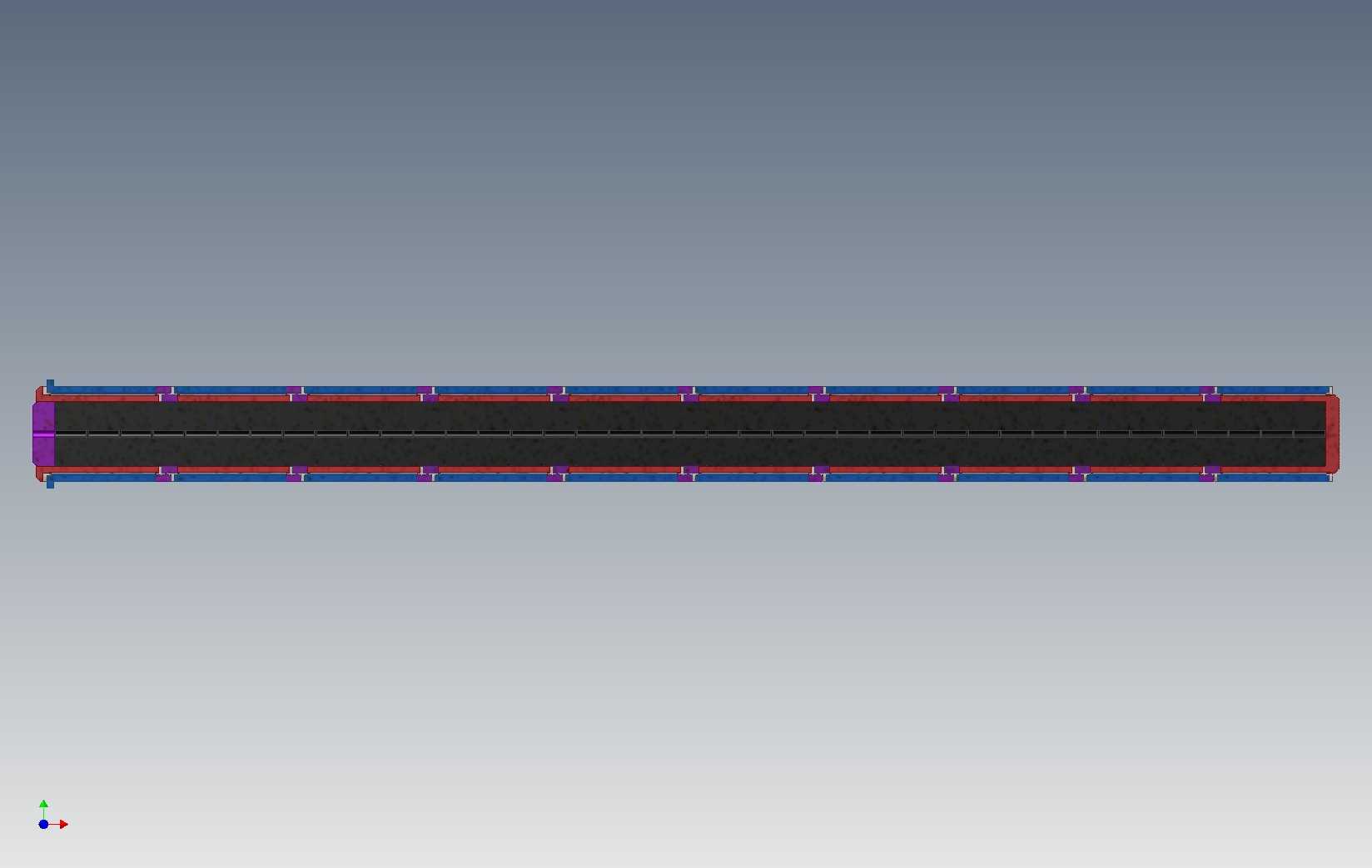

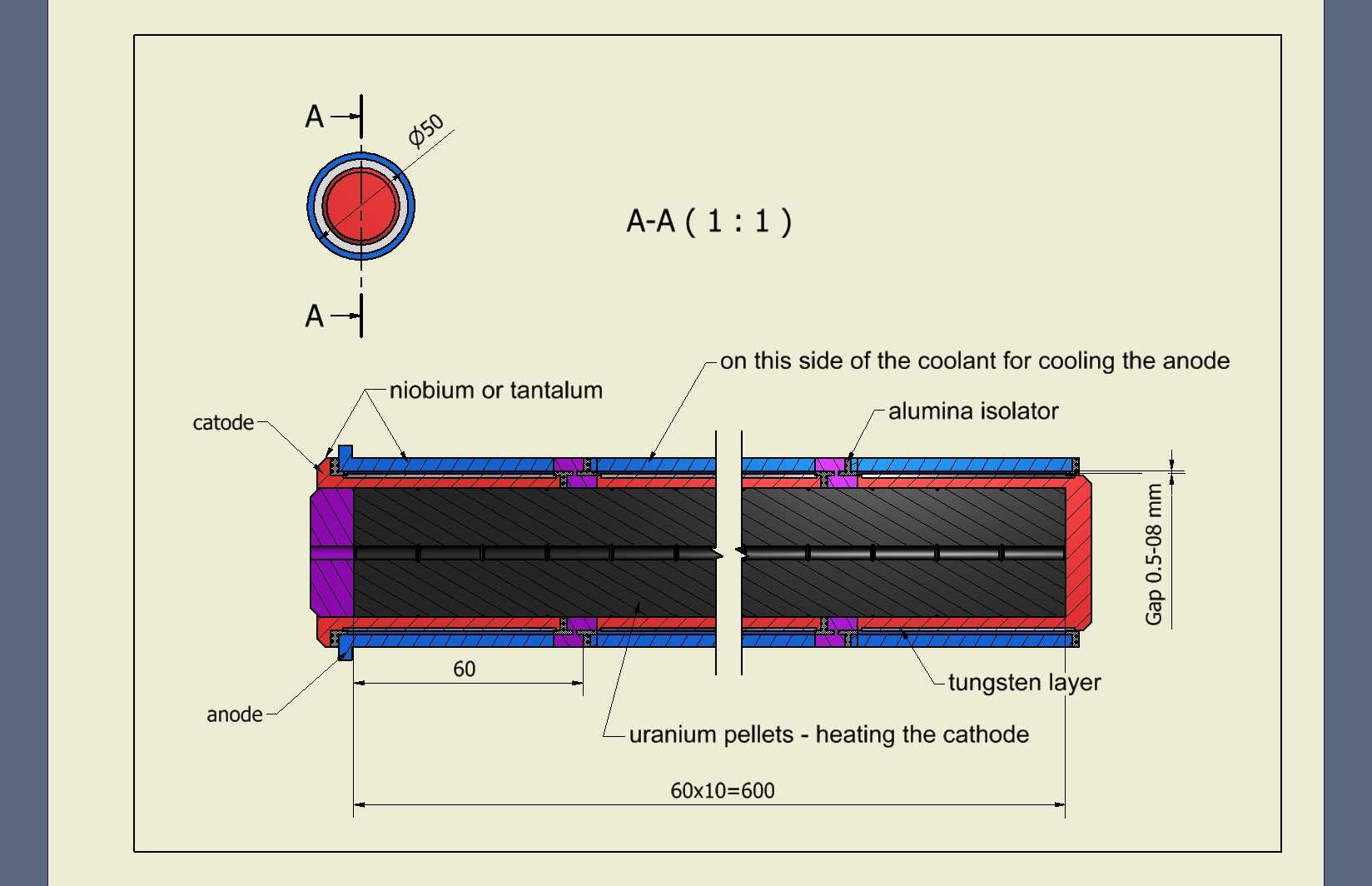

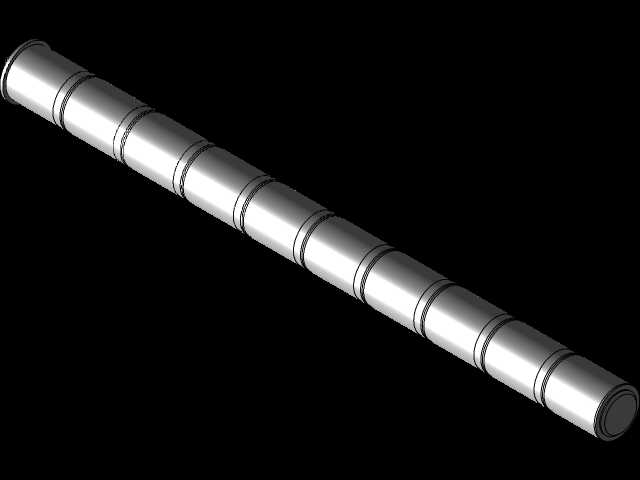

该结构面向空间核电源、特殊工况长时供电场景设计，依托放射性同位素衰变释热实现热能到电能的直接转换，无需额外转动部件，可在无外部能源补给的封闭环境下持续输出稳定电流，适配深空探测、偏远无人值守站点、极端密闭舱体的供电需求，规避传统化学电池寿命短、低温性能衰减、需定期更换的缺陷。结构采用同轴圆柱式布局，核心发热段采用铀芯块作为释热热源，直接加热阴极侧实现热电子发射，阳极侧设置冷却流道界面，通过冷却介质带走阳极侧废热，维持阴阳极之间稳定的温度差，保障热电子发射的持续进行，两端预留0.5-0.08mm的装配间隙，抵消高温工况下不同材质的热膨胀量差，避免热应力导致的结构变形、密封失效问题。绝缘环节采用氧化铝陶瓷作为隔离件，实现阴阳极之间的电气绝缘与结构定位，陶瓷件与金属壳体的配合面采用台阶式密封结构，减少高温下绝缘电阻下降的风险；阴极外侧设置钨层，提升高温下的电子发射效率与抗烧蚀性能，外层结构采用铌或钽材质加工，兼顾高温结构强度与抗腐蚀能力，适配核工况下的辐照环境与高温氧化环境。单节发热单元轴向长度为60mm，整体串联段总长度为600mm，端部截面为直径50mm的圆形结构，安装时可通过端部法兰对接冷却管路，冷却介质从阳极侧的环形流道通过，带走阳极收集电子过程中产生的热量，维持阳极工作温度在合理区间。设计过程中针对多节串联的结构做了同轴度公差约束，每段绝缘件与金属壳体的配合公差控制在合理范围，避免装配后出现阴阳极局部间距过小导致的击穿问题，同时在各段连接位置设置定位凸台，保障多单元串联后的整体同轴度，减少热态下的结构错位风险。结构的密封面均采用金属与陶瓷的硬密封配合，无需额外橡胶密封件，可耐受长期高温工作环境，外层壳体的壁厚经过热应力仿真校核，在高温辐照工况下可维持结构完整性，避免内部放射性物质的泄漏风险。
