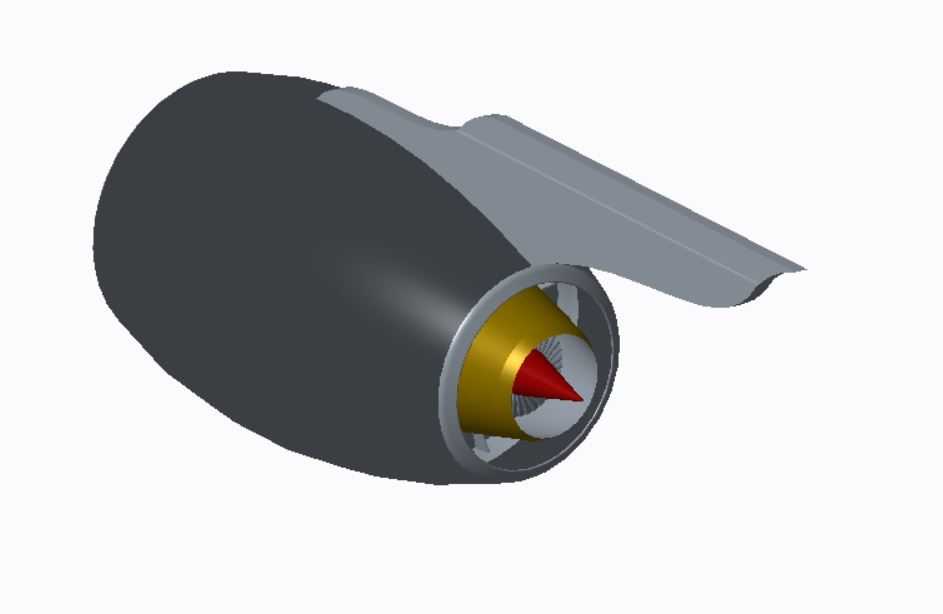

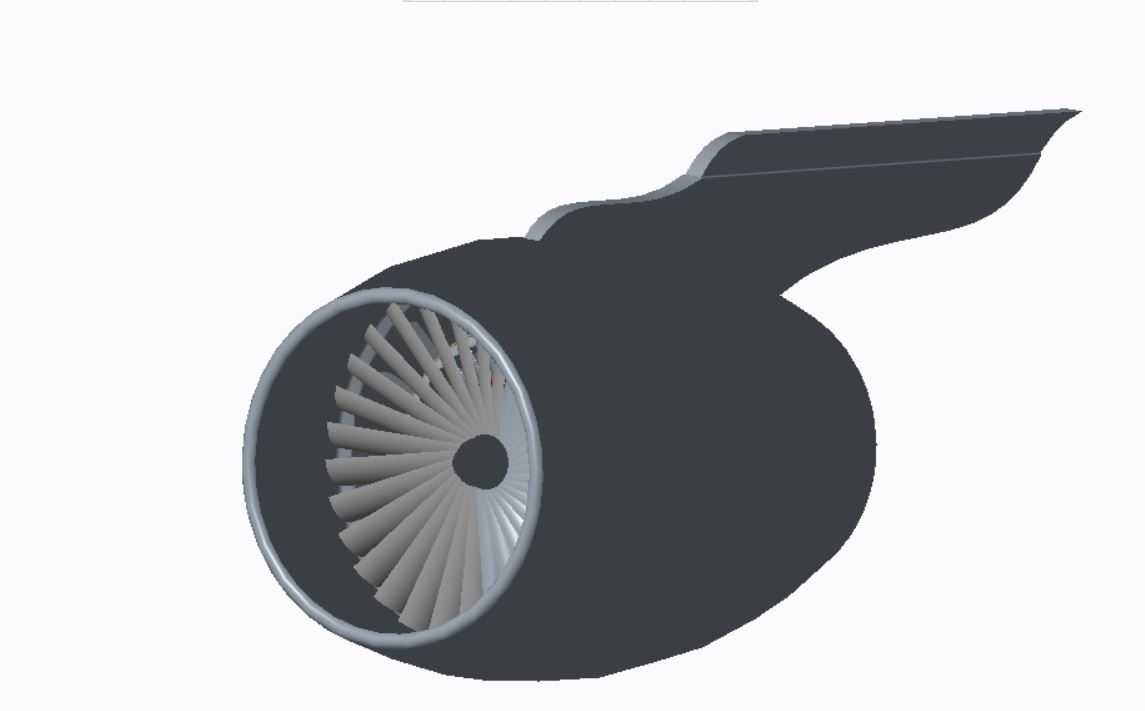

剖视结构涡喷航空动力装置三维数模

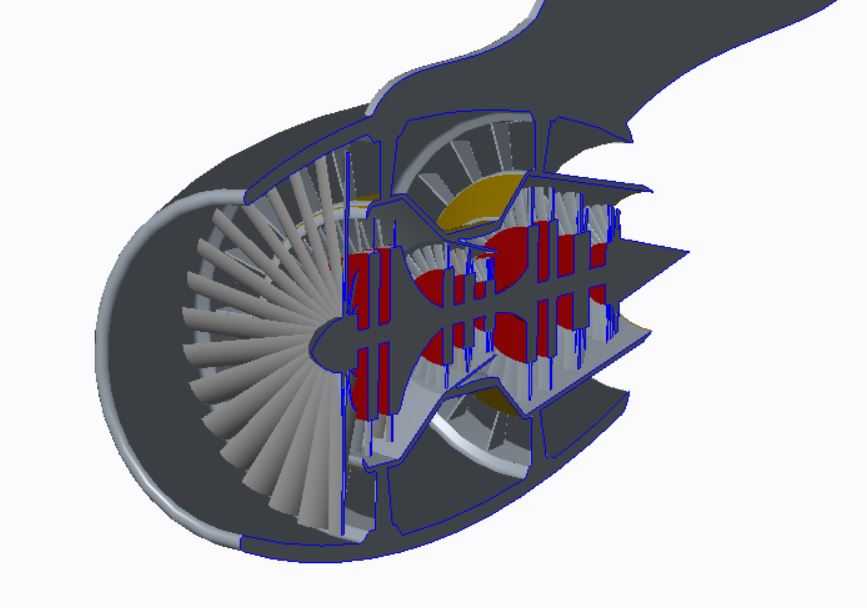

该模型以半剖视结构呈现涡喷类航空动力装置的完整内部构造，可直接用于航空类专业教学演示、动力系统原理科普展项搭建，也能作为小型航发方案论证阶段的结构参考载体，帮助设计人员快速梳理核心部件的排布逻辑。从实际工程用途来看，这类动力装置主要为高速飞行器提供推力输出，核心原理是通过多级压气机完成进气压缩，在燃烧室与燃油混合燃烧后形成高温高压燃气，推动涡轮做功带动前端压气机持续运转，最终高温燃气从尾喷口高速喷出产生反作用推力。模型在结构设计上完整还原了进气道、多级轴流压气机、环形燃烧室、涡轮级、尾喷管的核心排布，压气机部分采用多排动叶与静叶交错布置的结构，每级叶片的叶型按照气流轴向流动的特性做了对应扭转，保证进气压缩过程中气流不会出现过大的流动损失；燃烧室区域做了环形腔室的结构呈现，内部预留了燃油喷嘴与火焰筒的安装空间，能够直观展示燃烧区域的流道走向；涡轮部分与压气机通过同轴结构连接，叶片采用耐高温结构的造型设计，匹配高温燃气的冲击做功需求。设计过程中优先保证了各核心部件的同轴度基准，所有转动部件均以中心主轴为统一装配基准，避免后续做运动仿真时出现转动干涉问题；内部流道的型面按照气流流速逐级变化的趋势做了顺滑过渡，从进气道入口到压气机段流道逐步收敛提升气压，燃烧室段流道适当扩容保证燃烧充分，涡轮段到尾喷口逐步收缩加速燃气排出，完全符合实际航发的气动设计逻辑。考虑到安装边界的适配性，模型整体采用回转体为主的外形结构，最大外轮廓为进气道入口的圆形截面，外壳采用薄壁承力结构，外部预留了安装节的对应位置，能够匹配飞行器机身的安装接口尺寸；内部各转子部件的轴向间隙按照实际装配需求预留了合理的窜动空间，静子部件与机匣的连接位置做了定位凸台结构，方便实际装配过程中的定位固定。模型内部的非核心承力小零件采用了简化的尺寸设计，在不影响整体结构展示效果的前提下降低了数模的复杂度，既能够满足结构展示、原理演示的需求，也能作为后续细化设计的基础框架，帮助设计人员快速完成方案阶段的结构验证，减少前期建模的重复工作量。
