麦克纳姆全方位行走轮结构设计

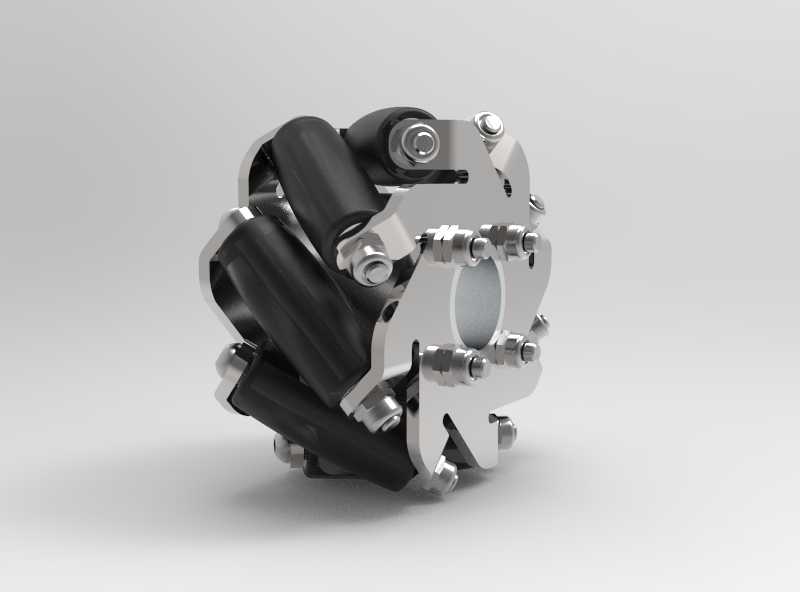

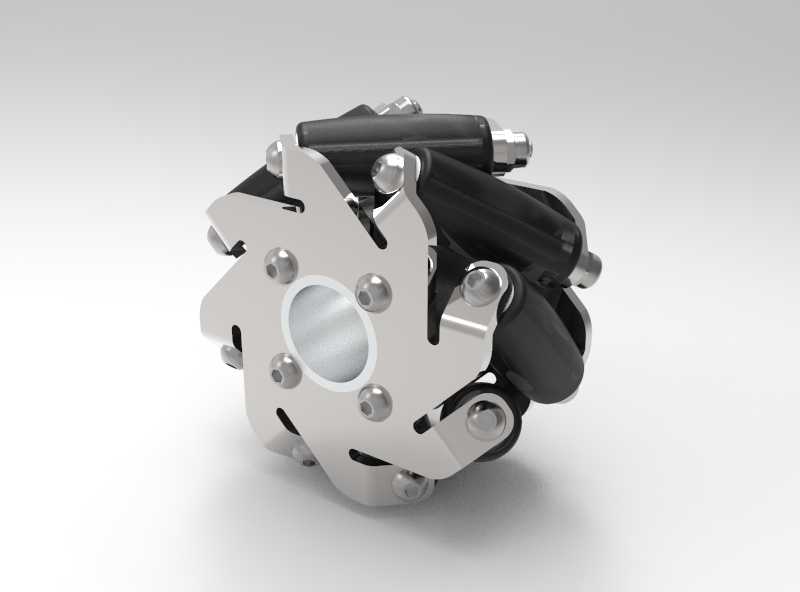

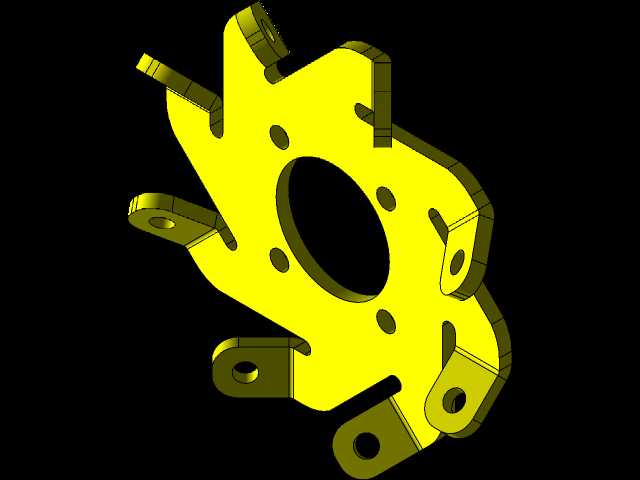

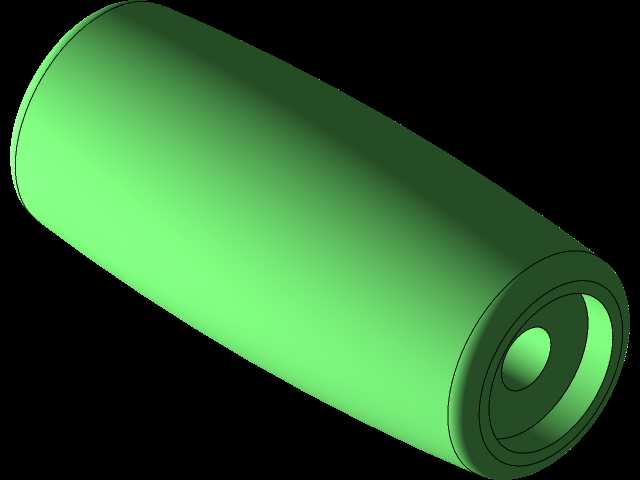

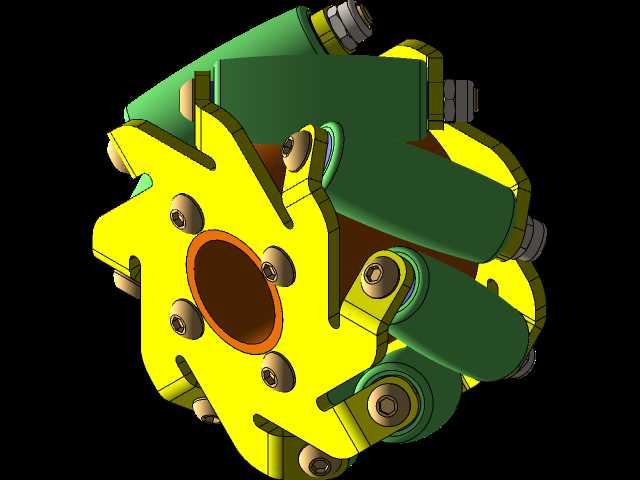

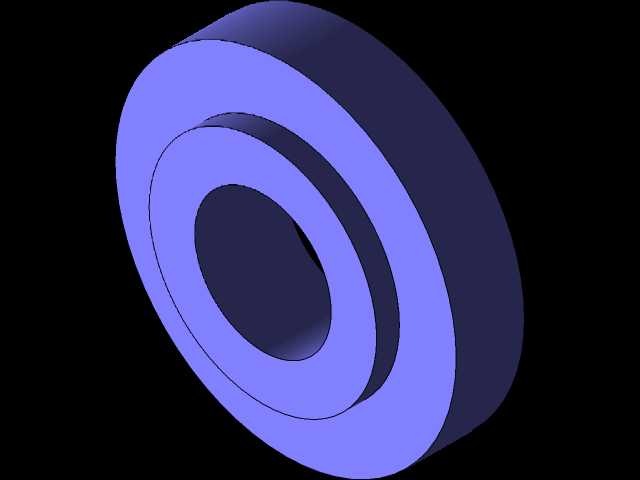

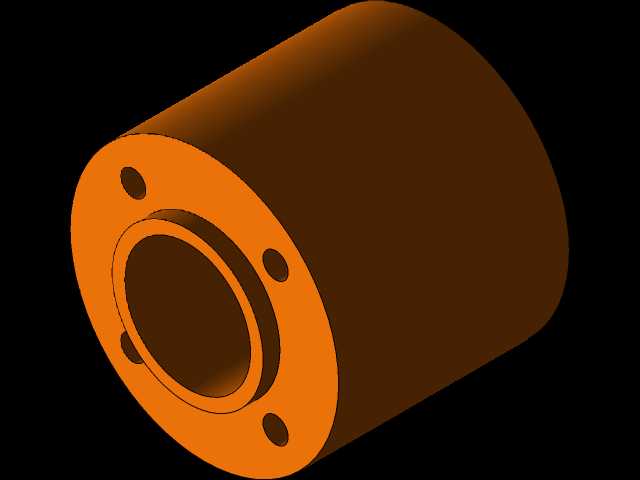

这款麦克纳姆轮的核心设计逻辑围绕全向移动需求展开，区别于传统脚轮仅能沿固定转向行进的特性，其通过轮缘周向交错布置的鼓形辊子，可实现车体在平面内任意方向的平移、原地旋转及复合运动，无需额外设置转向机构即可完成狭小空间内的精准走位。从安装边界来看，轮体中心设置标准通孔安装位，周边均布的螺栓孔可直接适配常规AGV底盘、智能搬运小车的驱动输出轴法兰，安装面做了铣平处理，保证装配后轮体端面跳动控制在合理公差范围内，避免运行中出现偏磨、抖动问题。轮体主支撑结构采用辐板式设计，在保证整体结构强度的前提下尽可能削减非受力区域的材料厚度，兼顾轻量化与刚性需求，周向布置的辊子安装座通过螺栓与主辐板连接，每个辊子的轴线与轮体主轴线呈固定夹角，这个角度参数直接决定了轮体分解运动矢量的比例，是实现全向移动的核心设计点。实际应用场景中，这类轮组常以四个为一组搭配使用，通过不同轮组的转速与转向差速组合，可完成仓储物流AGV在狭窄货架通道内的侧移进出、产线转运小车在工位间的精准对位、特种巡检机器人在复杂场地内的灵活避障移动，相比传统舵轮转向方案，其运动响应速度更快，无需预留转向回转空间，对场地的适配性更强。辊子外层采用高耐磨聚氨酯材质包覆，既具备足够的摩擦系数保证驱动力传递，又能在运行中吸收部分路面颠簸产生的震动，降低运行噪音，辊子内部设置深沟球轴承支撑，保证辊子可绕自身轴线自由转动，避免滑动摩擦带来的动力损耗与轮胎磨损。设计过程中需要重点校核轮体的额定承载能力，根据单轮负载匹配辐板厚度、螺栓规格以及辊子的轴径尺寸，同时要保证所有周向辊子的外轮廓包络形成标准圆形，避免轮体滚动过程中出现高低起伏的颠簸感，安装时需要保证同一底盘上的四个轮体辊子角度布置符合运动学解算要求，否则会出现运动卡滞、轮组偏磨的问题。
