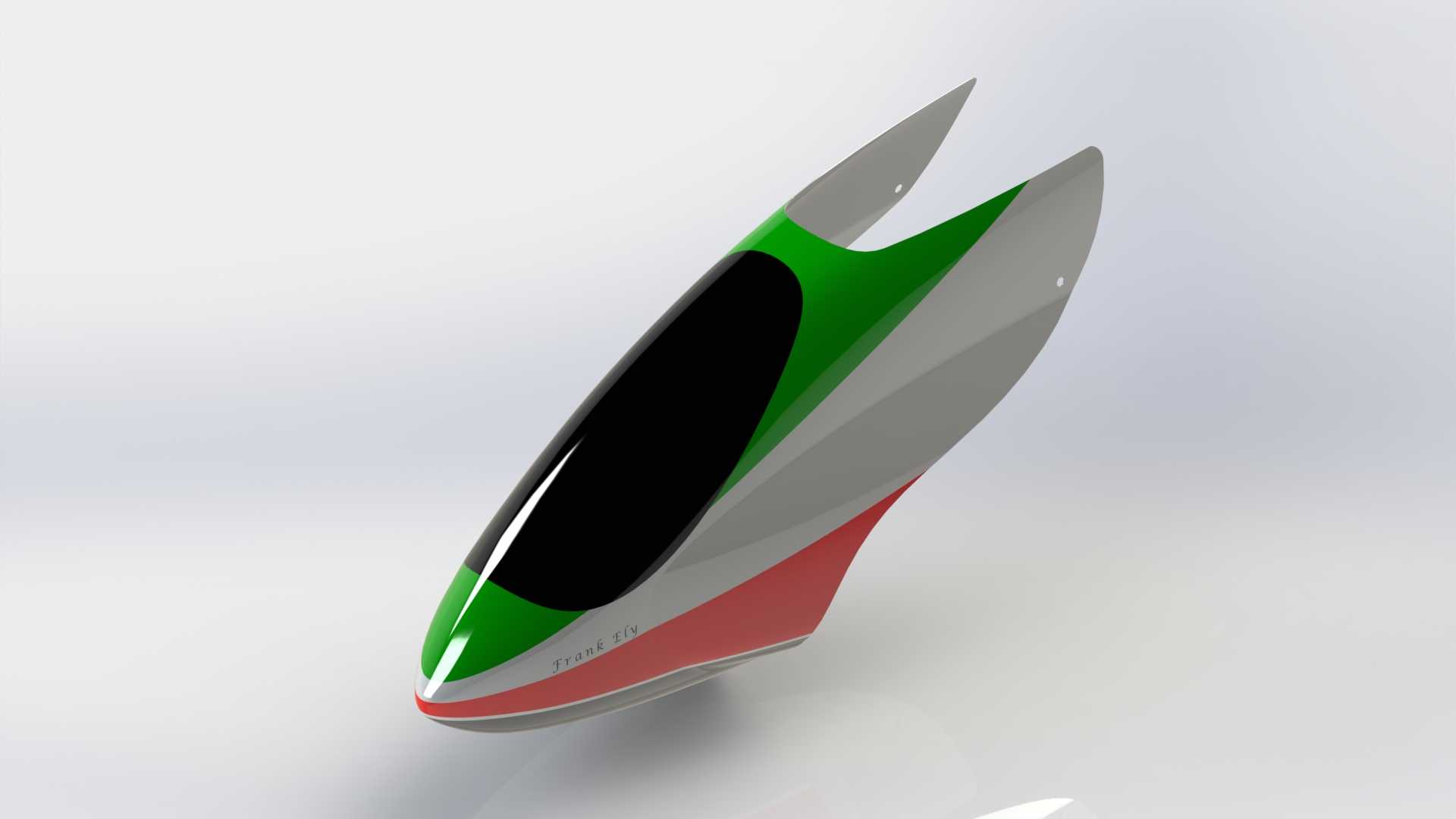

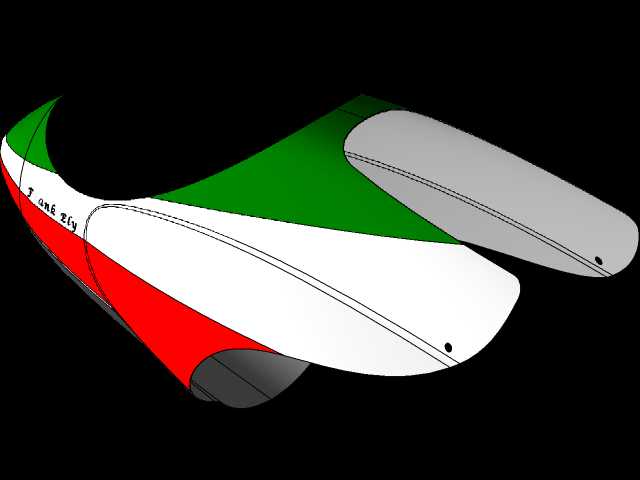

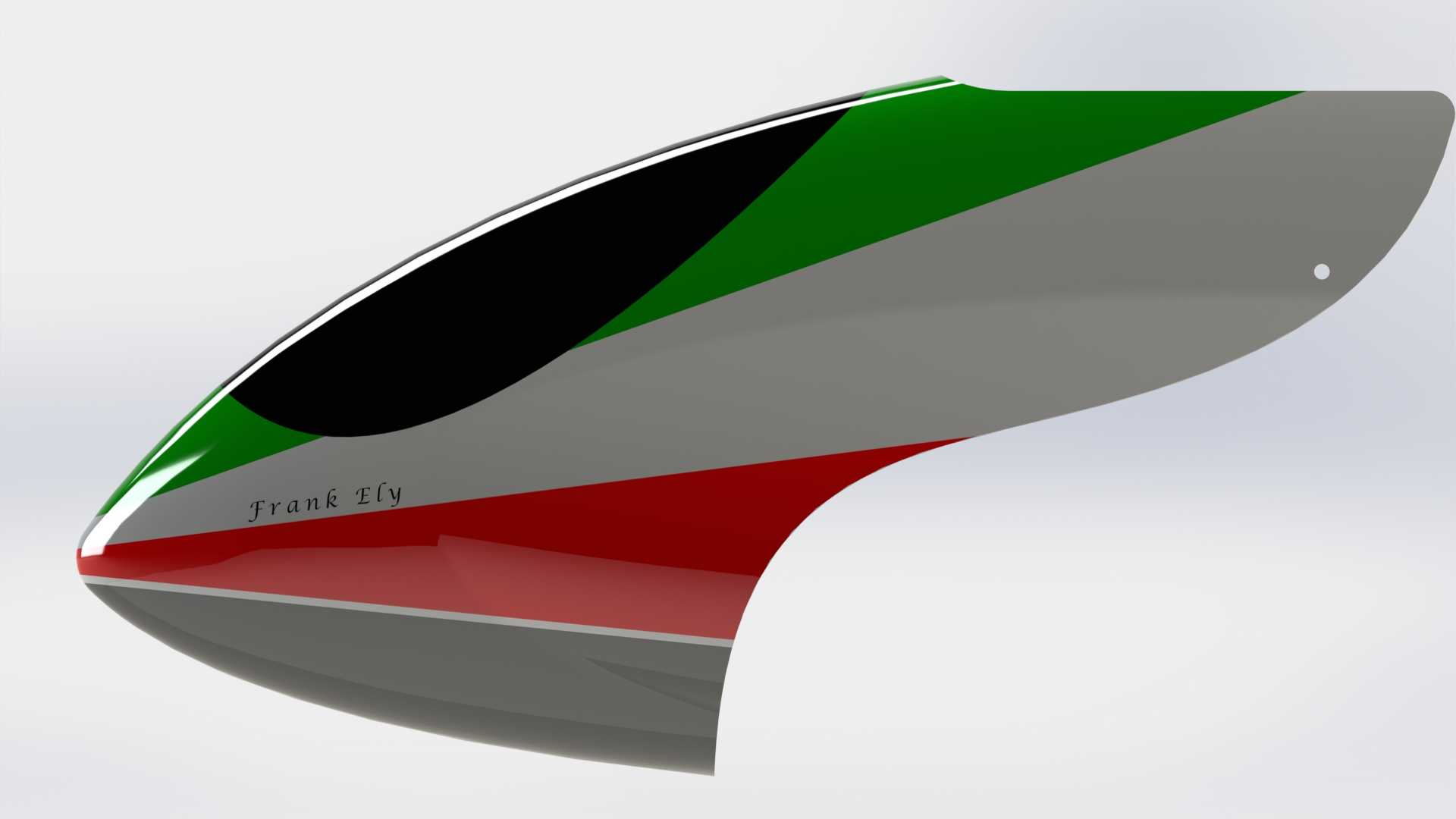

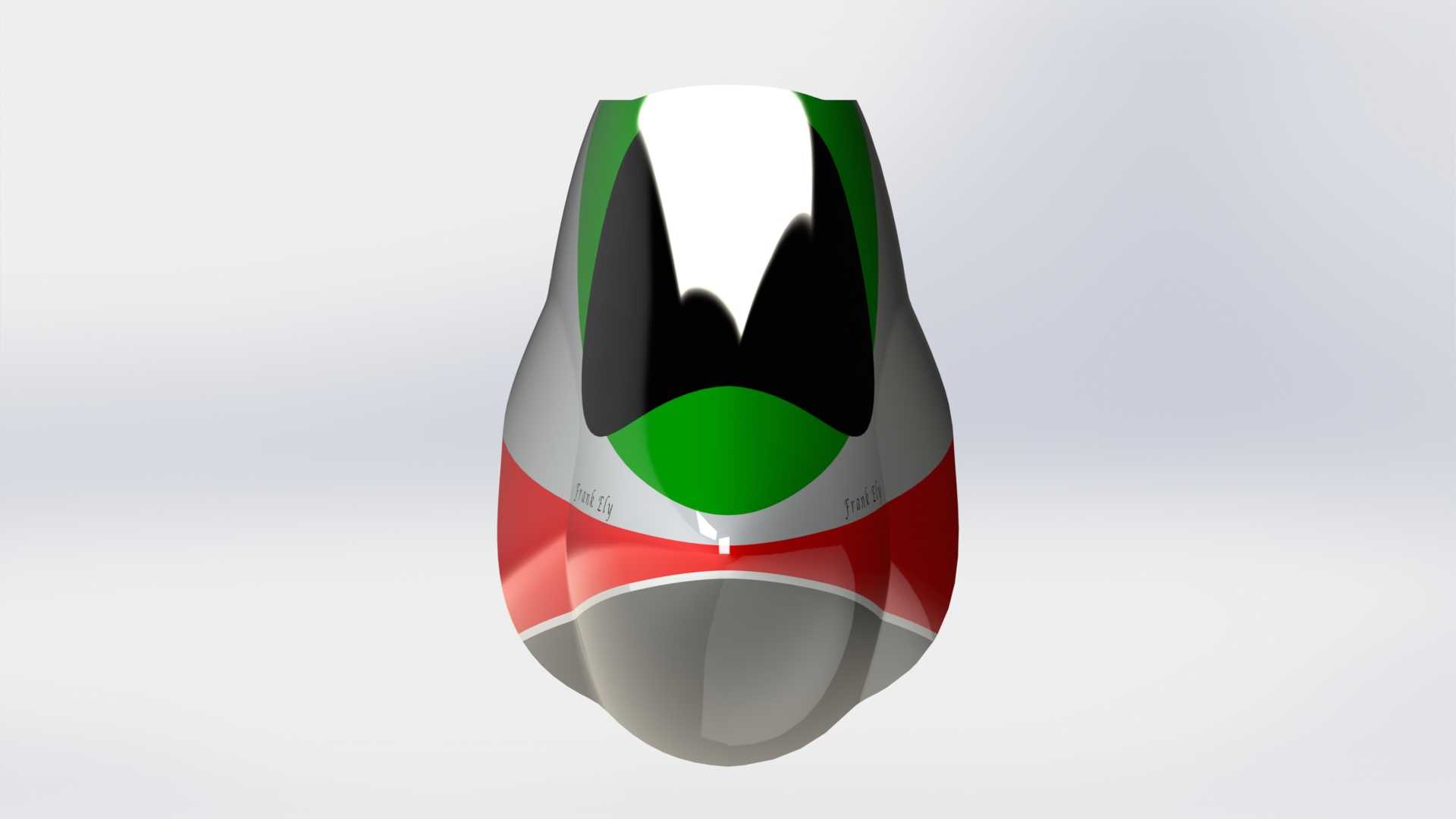

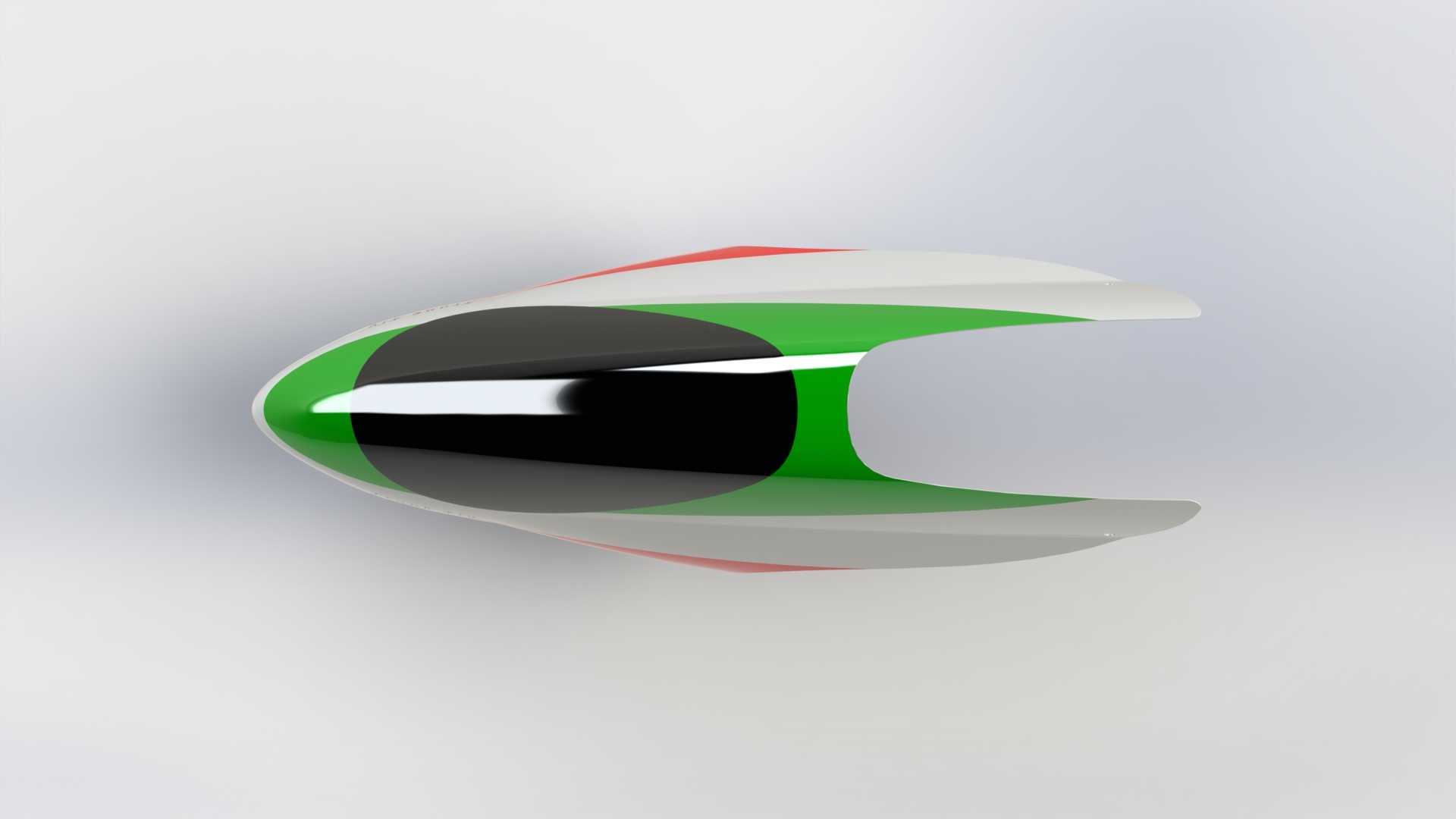

流线型RC直升机舱罩外观结构设计

这款RC直升机舱罩的设计，首先围绕小型遥控航模的实际使用场景展开，日常多用于航模爱好者户外飞行、航模赛事竞技以及青少年航空科普教学场景，作为直升机机体的外部覆盖件，核心作用是为内部的飞控板、电池、舵机、传动组件提供防护，隔绝飞行过程中气流裹挟的沙尘、草屑对内部精密构件的侵蚀，同时规整机体外部气流路径，降低飞行过程中的紊流阻力，提升飞行姿态的稳定性。

设计过程中优先考虑了气动外形的合理性，整体采用大曲率顺滑曲面过渡，从机头位置开始逐步收窄的流线轮廓，能够在高速前飞时引导气流沿舱罩表面平顺流过，减少机头位置的气流分离带来的压差阻力，舱罩侧面的曲面弧度经过反复调整，能够匹配主旋翼下洗气流的流向，避免舱罩表面产生乱流干扰尾桨的工作效率。舱罩前端预留的弧形透明区域，对应机载摄像头或者飞行员仿真模型的安装位置，曲面弧度经过校准，不会对摄像头拍摄视角产生畸变遮挡，同时保证正面的抗冲击能力，应对低空飞行时可能遇到的细小障碍物碰撞。

从安装边界来看，这款舱罩的下部开口尺寸完全匹配对应量级RC直升机的主机架安装点位，边缘预留的卡扣安装位与机架上的固定桩位置一一对应，不需要额外修改机架结构即可完成快拆安装，日常维护时只需拨开卡扣即可掀开舱罩，快速更换电池或者调试内部舵机参数，不需要完全拆卸整个舱罩，大幅缩减外场调试的准备时间。舱罩的壁厚设计遵循航模部件的轻量化要求，在保证曲面结构刚度的前提下尽可能控制壁厚，避免额外增加整机飞行重量，影响续航时间与机动动作的响应速度，表面的分色区域对应不同的曲面分区，在实际生产时可以通过一体注塑分色或者后期贴膜实现，不需要额外增加表面处理工序。

在结构细节上，舱罩尾部的收窄弧度完全避让尾旋翼传动杆的运动空间，不会在飞行过程中与传动部件产生摩擦干涉，舱罩上部的曲面预留了主旋翼轴的避让缺口，缺口边缘做了圆弧过渡处理，避免旋翼轴高速转动时与舱罩边缘剐蹭。针对航模飞行中可能出现的轻微炸机情况，舱罩的曲面结构设计了合理的形变余量，受到侧向冲击时能够通过微小的曲面形变吸收部分冲击力，不会直接出现脆裂破损，降低日常飞行的配件损耗成本。
