航空航天用高性能轻量化支撑支架

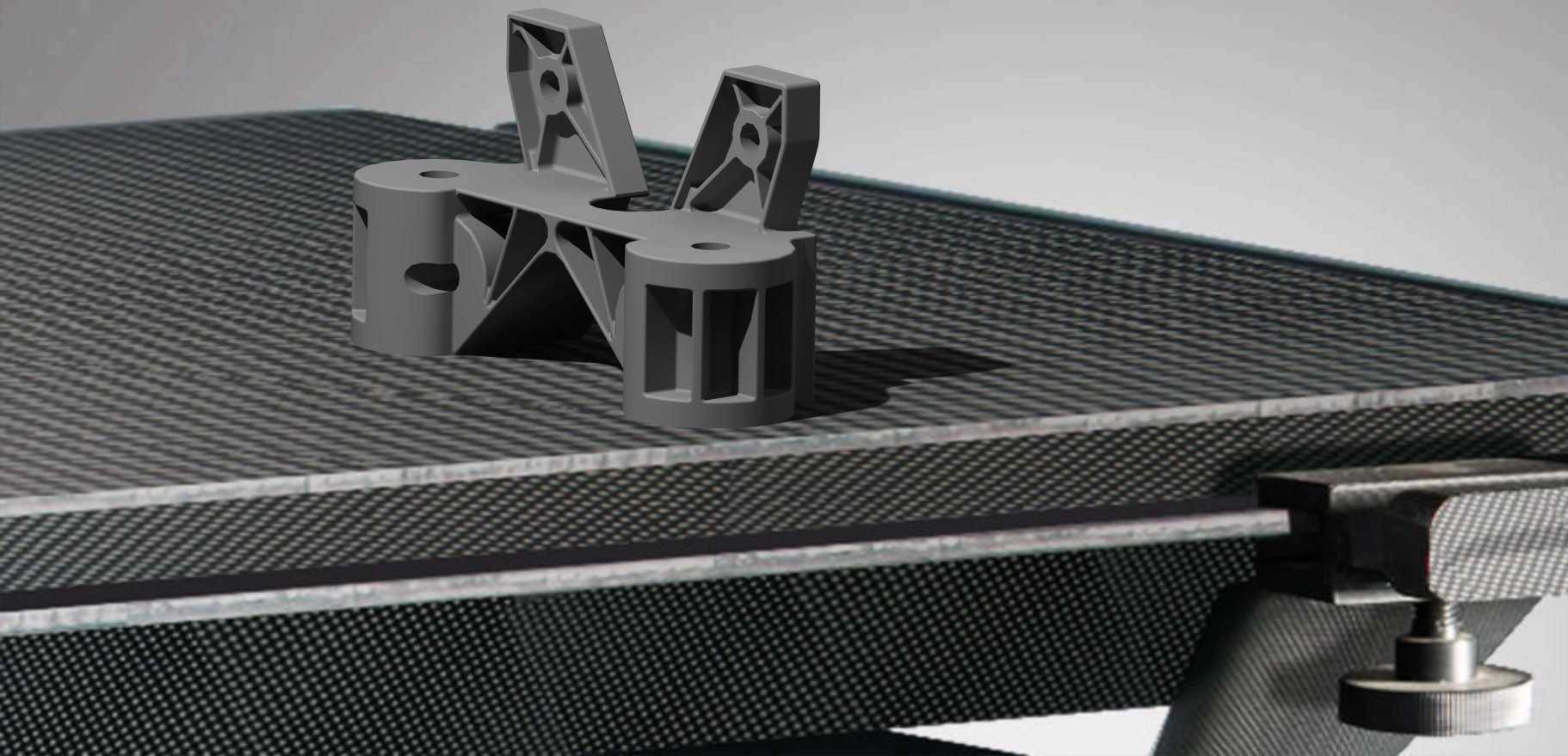

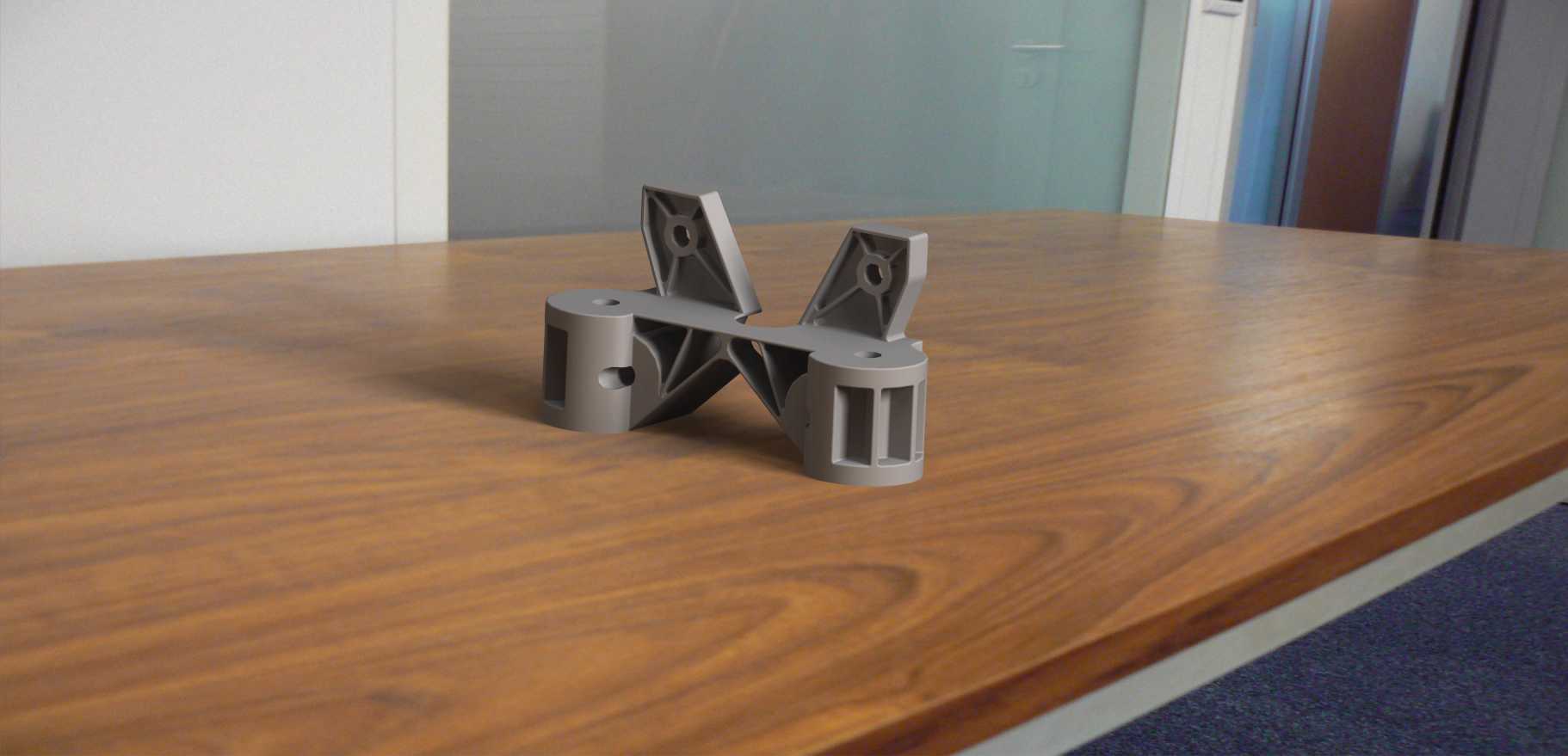

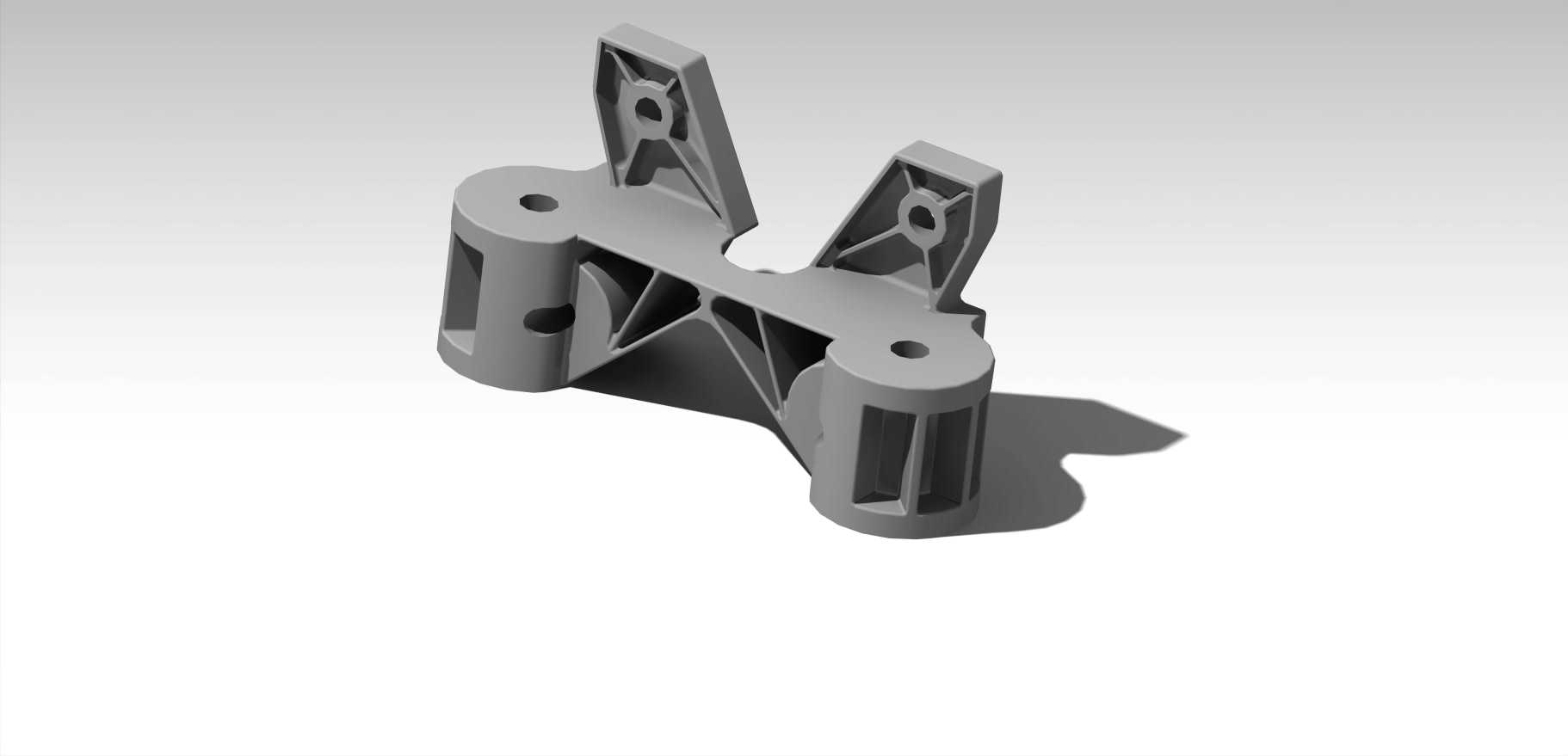

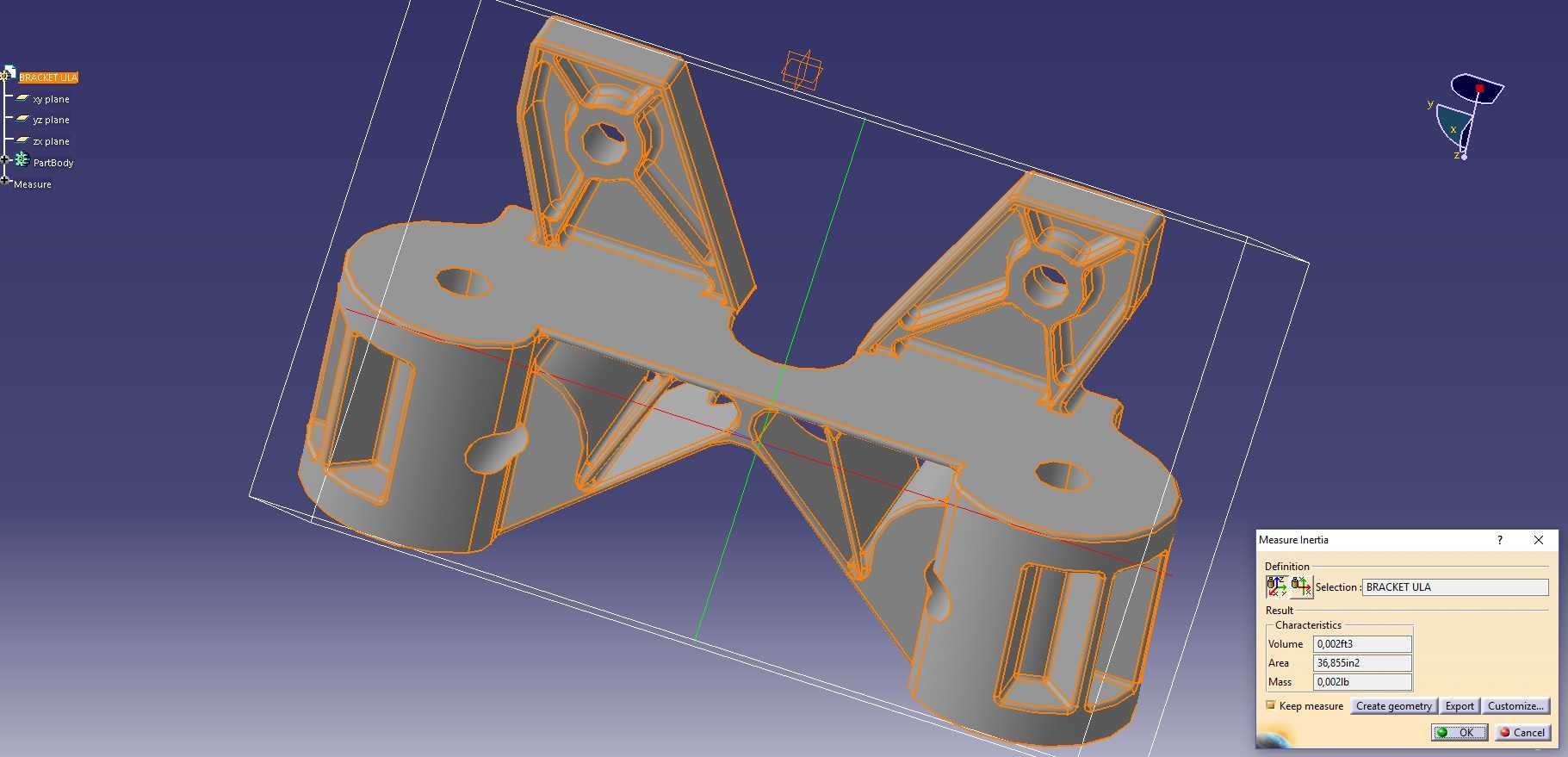

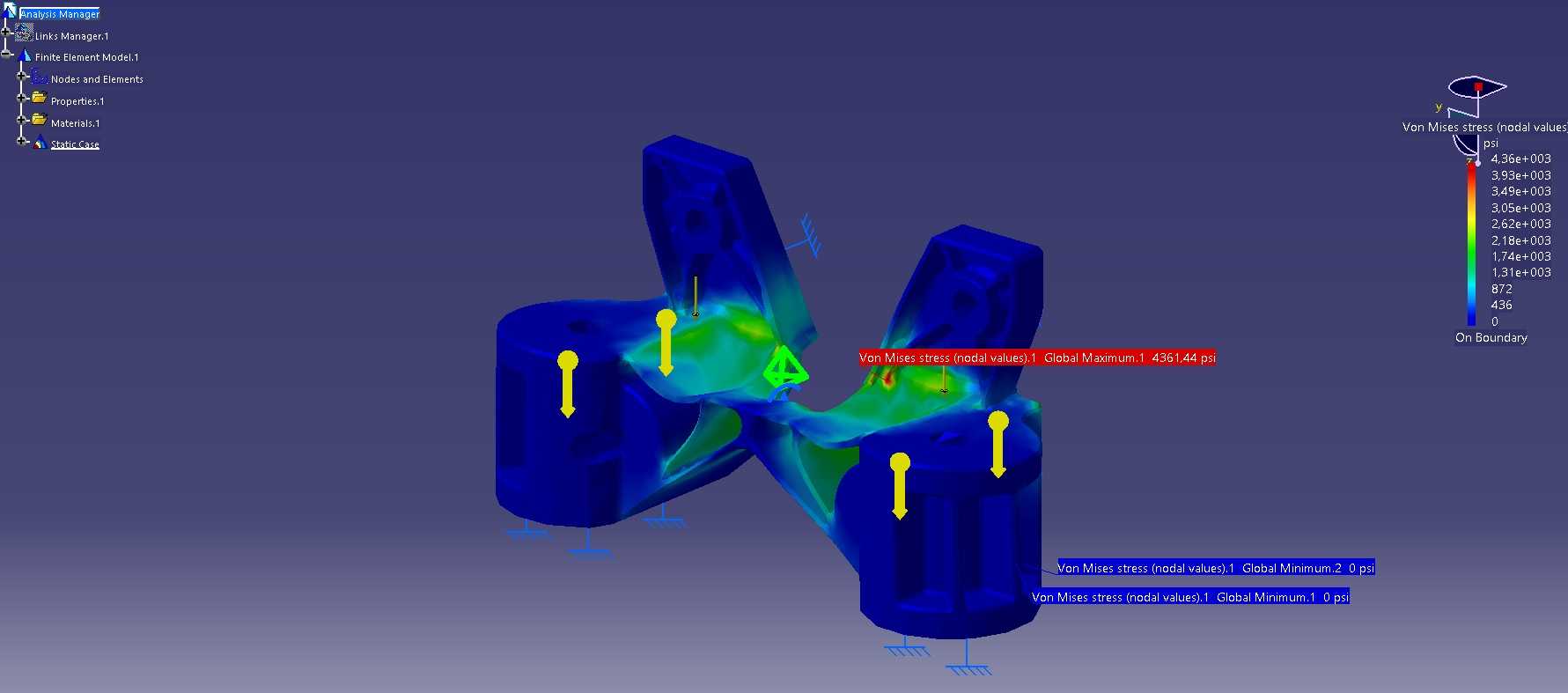

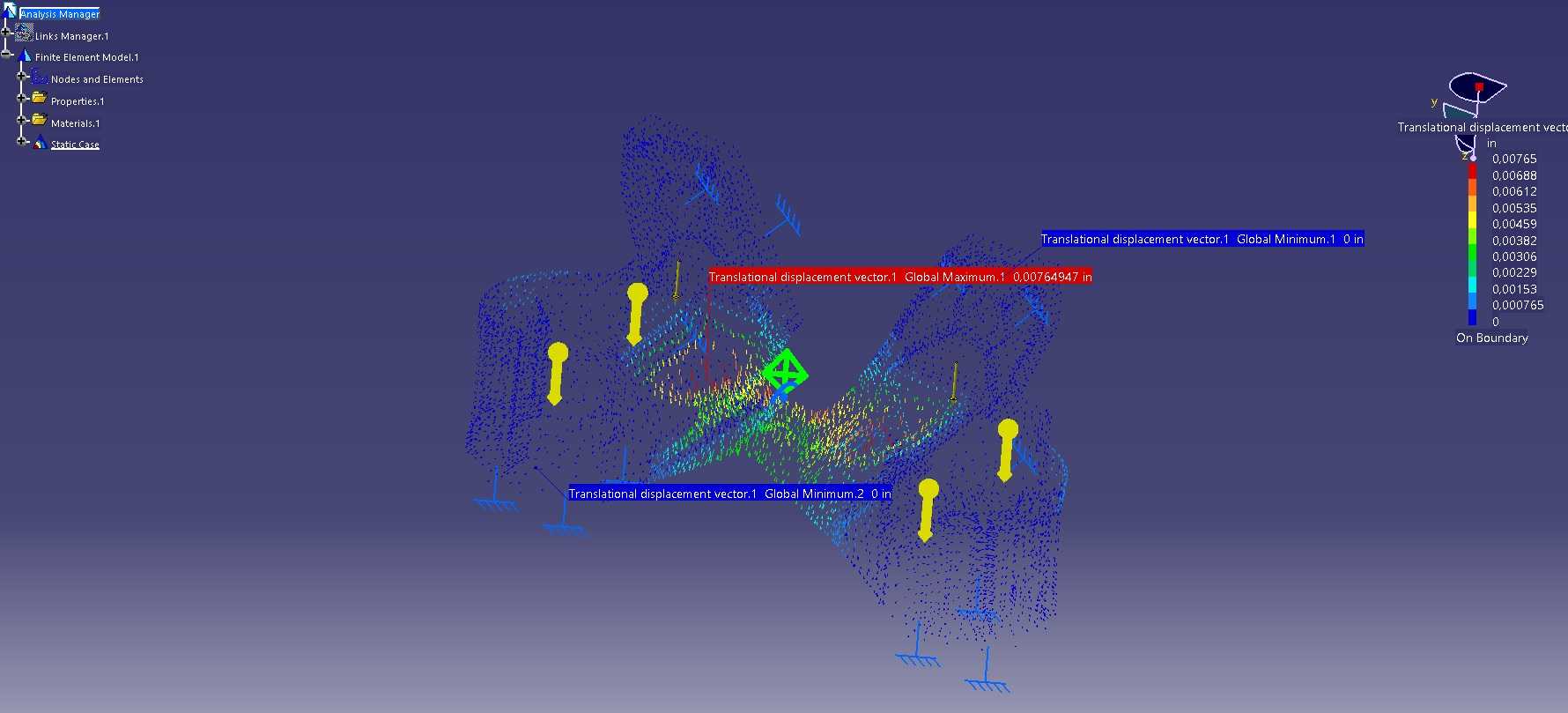

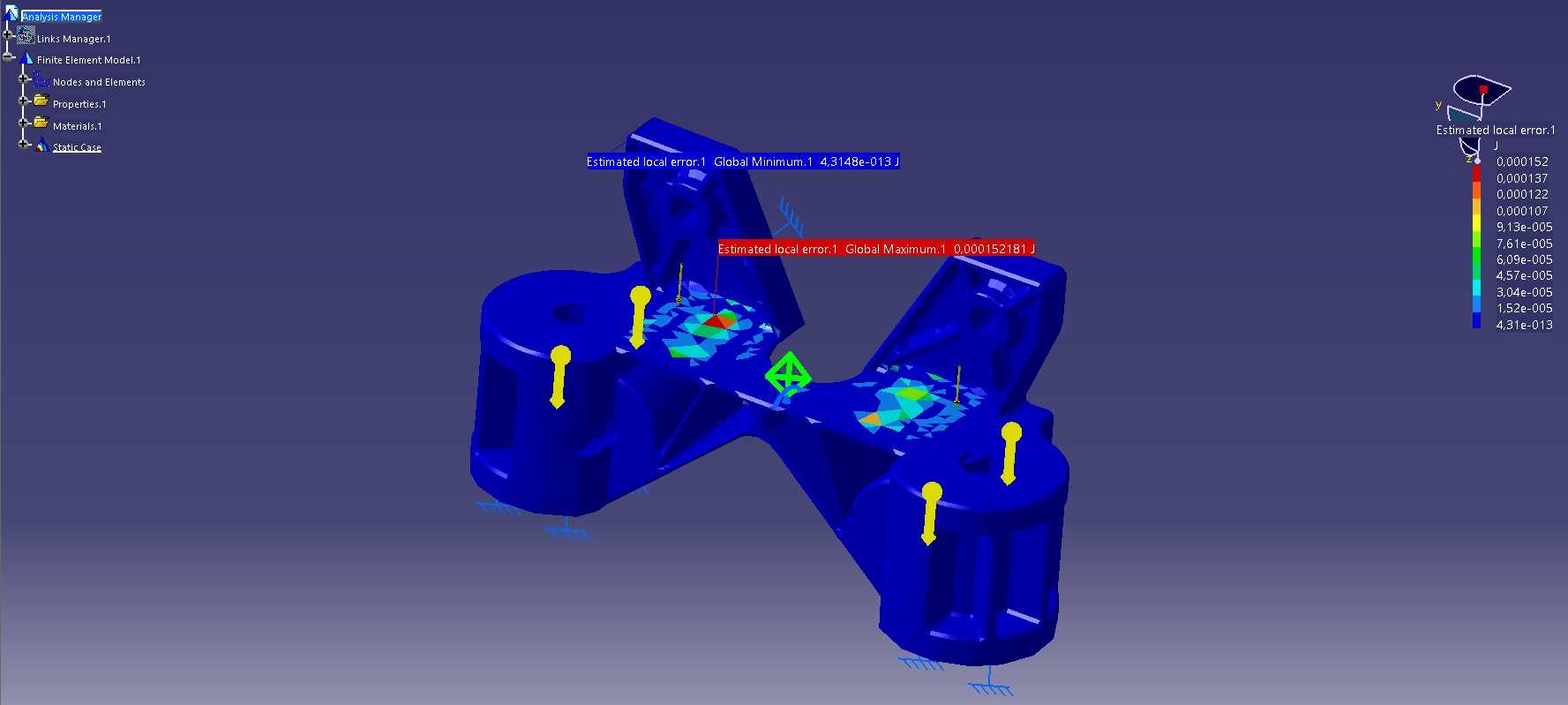

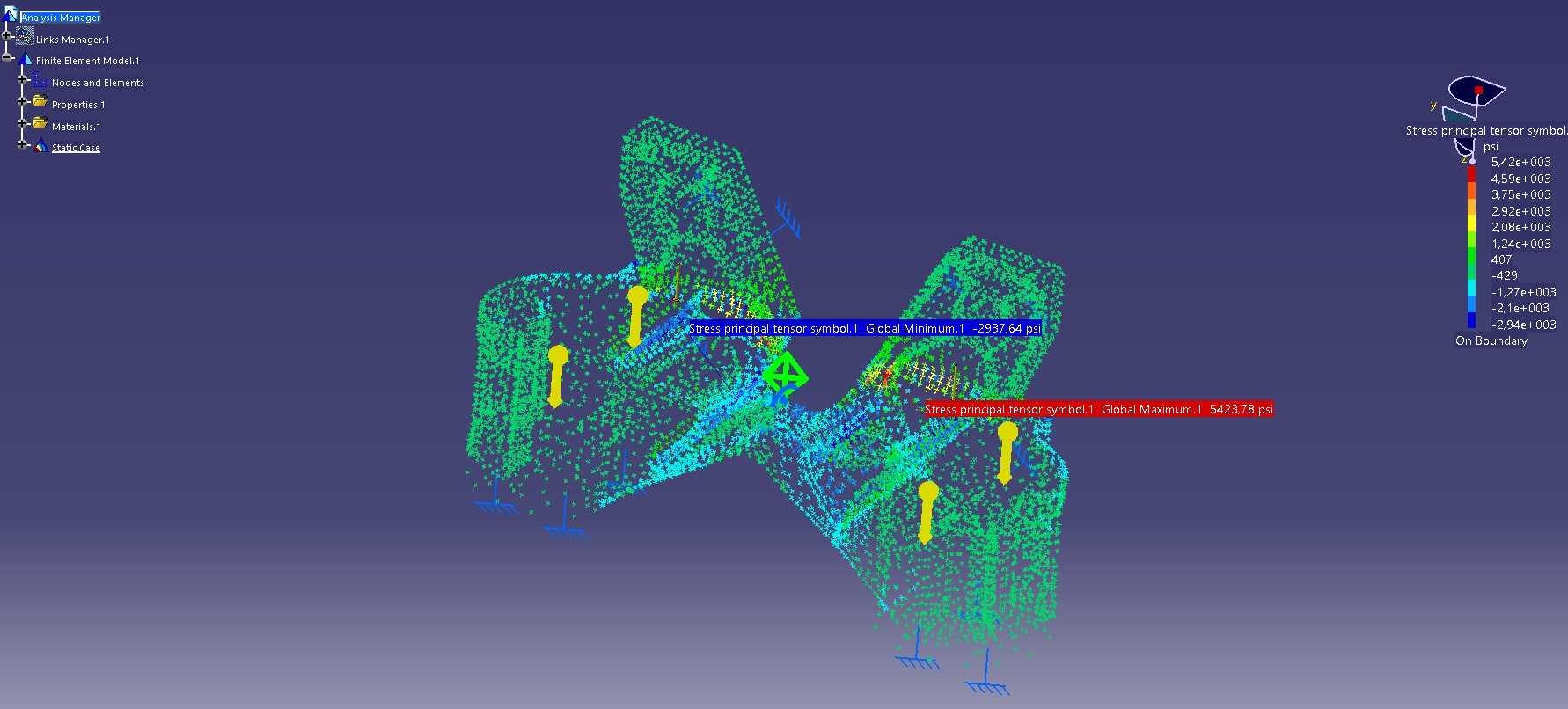

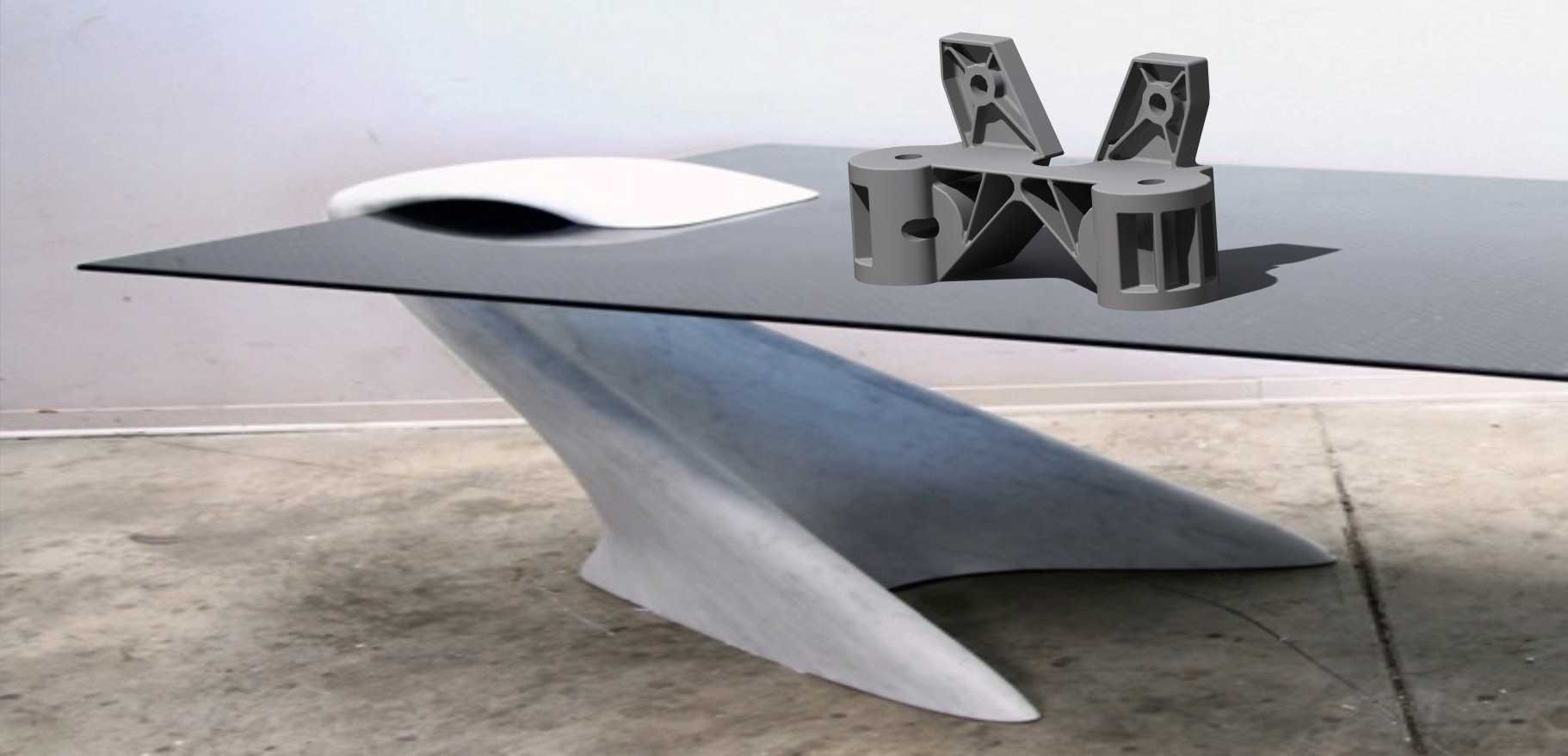

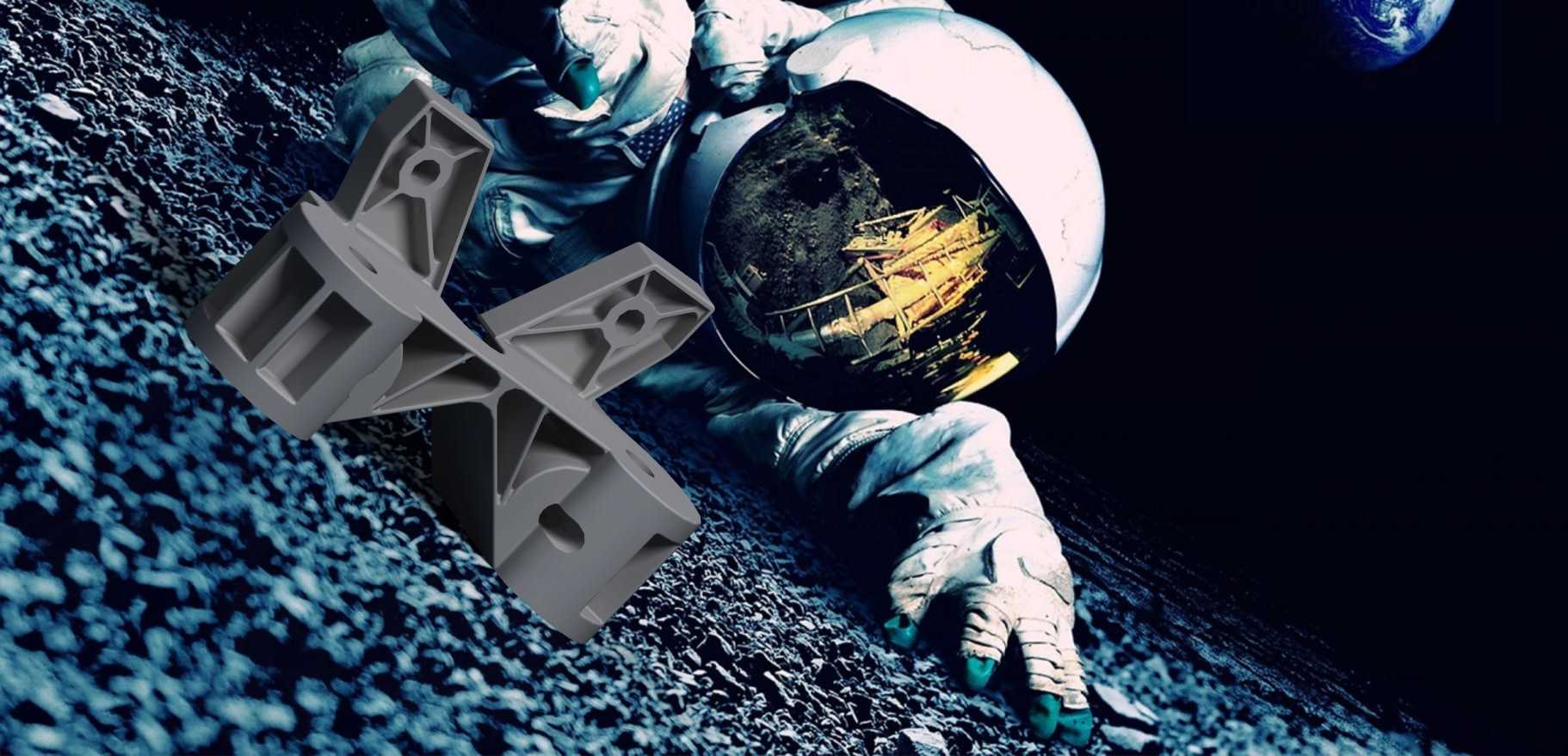

这款支撑支架主要面向航空航天领域的机载设备安装场景，可用于舱内精密仪器、小型动力组件的承载固定，在高速飞行带来的强振动、宽温域交变载荷工况下，能够持续保持结构稳定性，避免连接部位出现应力松弛或疲劳断裂问题。从结构设计来看，整体采用对称式双立柱支撑布局，两个带安装孔的圆柱基座作为主要承载端，基座侧壁预留的侧向通孔可用于穿装定位销或辅助固定螺栓，既可以实现与安装基面的多点位锁紧，也能在后期维护时快速完成拆装调整。两个向上延伸的支撑臂带有中心安装孔，可直接对接待固定组件的连接端，支撑臂与基座之间通过多组三角形加强筋完成力流传递，筋条的走向完全匹配主要载荷的传导路径，避免出现应力集中的薄弱区域，同时筋条之间做了大面积的材料去除处理，在保证结构刚度满足安全系数要求的前提下，最大限度降低零件自身重量，符合航空航天装备的轻量化设计要求。在安装边界方面，两个基座的底面为共面精加工面，安装时可直接贴合设备安装基板的平面，无需额外调整安装垫片补偿平面度误差，基座中心孔的间距按照标准机载安装接口尺寸设计，可直接适配现有通用安装孔位，不需要对原有设备基座做二次改孔加工。支撑臂顶端的安装孔与基座底面的垂直高度经过精准校核，能够保证安装后待支撑组件的位置精度满足设备运行要求，不会出现安装错位导致的附加载荷。实际使用过程中，该支架可承受多方向的复合载荷，除了垂直方向的重力载荷外，对于飞行过程中产生的横向加速度载荷、振动带来的交变冲击载荷，都能通过一体化的筋条结构将力均匀分散到整个支架本体，不会在局部连接位置形成应力峰值。零件的所有棱边都做了倒角处理，避免安装过程中出现锐边划伤操作人员或配套线缆的问题，同时也能减少应力集中源，提升零件的疲劳寿命。从建模逻辑来看，整个零件采用一体化实体建模思路，所有安装孔位的位置度、配合面的形位公差都在建模阶段做了参数化约束，后续如果需要适配不同的安装场景，只需要调整对应参数即可快速完成模型迭代，不需要重新搭建整体结构框架，能够大幅缩短衍生型号的设计周期。
