在地面交通与低空飞行器的流体管路设计环节,NACA构型的进排风管道一直是兼顾进气效率与表面阻力平衡的经典结构,这类结构最初应用于航空领域的机身嵌入式进气道设计,后续逐步延伸到高性能汽车的制动冷却风道、座舱进气通道、动力单元散热风道等场景,其核心优势在于能在不额外突出机身/车身表面的前提下,实现较高的 ram 进气效率,同时把管道开口带来的压差阻力控制在较低水平。

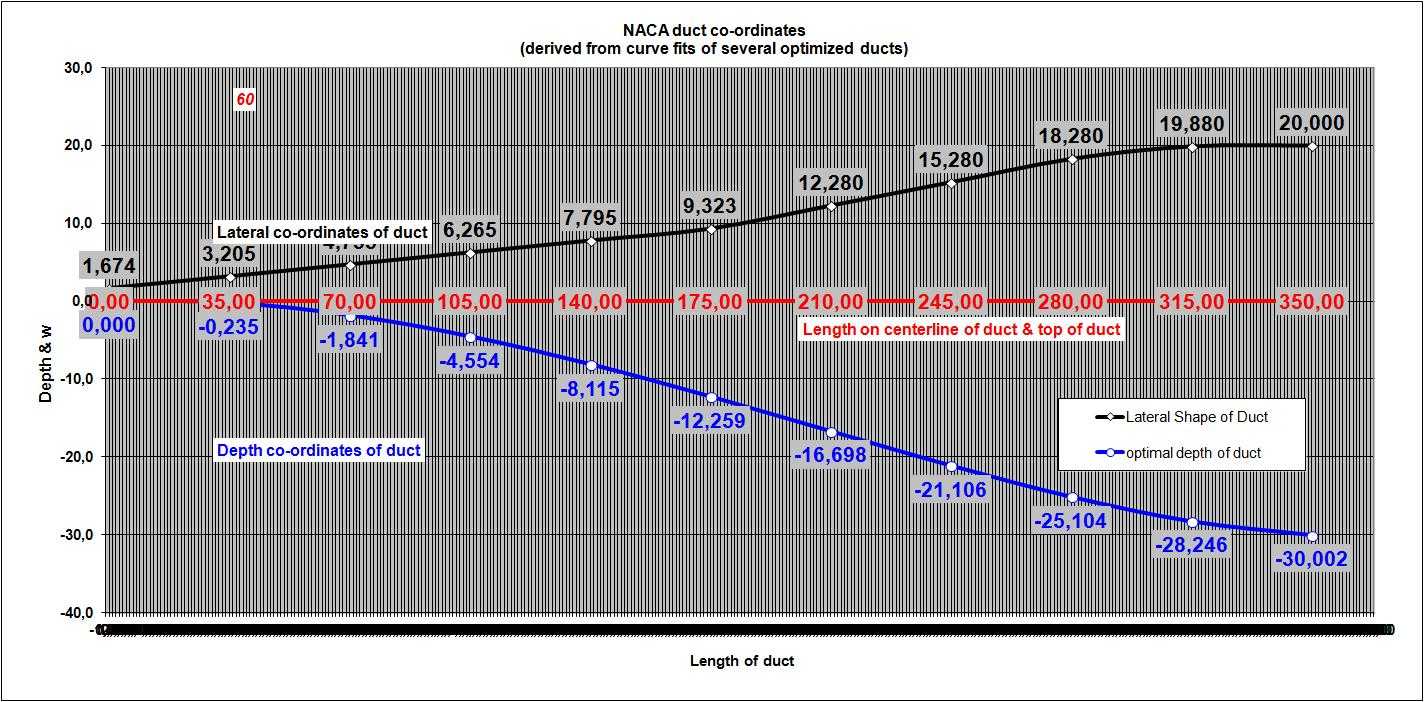

这款计算工具围绕NACA风管的核心几何参数逻辑搭建,覆盖了从开口轮廓、斜切角度、扩散段斜率到出口截面过渡的全参数计算逻辑,设计过程中充分考虑了实际安装场景的边界限制:比如航空场景下机身蒙皮的曲率适配要求,管道埋入结构内部的深度上限,出口截面与下游冷却模块、进气歧管的对接尺寸匹配;汽车场景下车身覆盖件的安装空间,前舱内部的管路避让需求,不同车速下的进气流量阈值。
实际工程应用中,这类结构的设计难点在于参数匹配的平衡——如果开口扩散角过大,管道内部会出现气流分离,导致进气效率骤降,还会在管道出口形成紊流影响下游部件的工作稳定性;如果开口斜率过缓,又会需要更长的管道埋入深度,挤占结构内部的宝贵安装空间,在部分紧凑布局的场景下根本无法布置。传统设计流程中,结构工程师往往需要反复调整几何参数,再通过CFD仿真迭代验证,单次迭代就要耗费数小时的计算资源,而这款工具把经过大量仿真与风洞试验验证的参数经验公式整合到计算逻辑中,工程师只需要输入安装边界的限制条件,比如允许的最大开口长度、可用的管道埋深、目标进气流量、来流速度区间,就能直接输出符合流体性能要求的风管轮廓参数,生成的几何曲线可以直接导入三维建模软件作为结构设计的基准线,大幅减少前期参数迭代的无效工作量。
从安装适配的角度看,工具输出的几何参数充分考虑了不同场景的工艺可行性:针对航空复合材料成型的场景,参数输出会规避过小的曲率半径,避免铺层过程中出现纤维架桥、褶皱等缺陷;针对汽车钣金或者注塑成型的风道场景,参数会匹配常规的拔模角度要求,减少后续结构设计阶段的工艺调整工作量。同时计算逻辑中纳入了不同工况下的边界层影响,输出的开口前缘位置、侧边收缩曲线都能避开低速边界层的低能气流区域,进一步提升实际装车/装机后的进气效率,避免台架仿真与实际使用场景的性能偏差。在实际项目中,不管是做运动型汽车的制动冷却风道设计,还是小型通用飞机的机身辅助进气道设计,都可以借助这套计算逻辑快速完成初始方案的参数敲定,把更多的设计精力放到管路与周边部件的适配、结构强度校核等环节,不用在基础几何参数的反复试错上消耗过多精力。
- 上一篇:航模用20A开关式BEC稳压调节器结构
- 下一篇:航空发动机压气机叶轮结构设计
- 全部评论(0)
- 模板大小: 397.45 KB
- 售价:5金币
- 下载次数: 183
- 系统要求: STEP / IGES,Rendering,Other,Rendering
- 软件分类: 通用机械零部件
