四旋翼多用途运输无人机结构设计

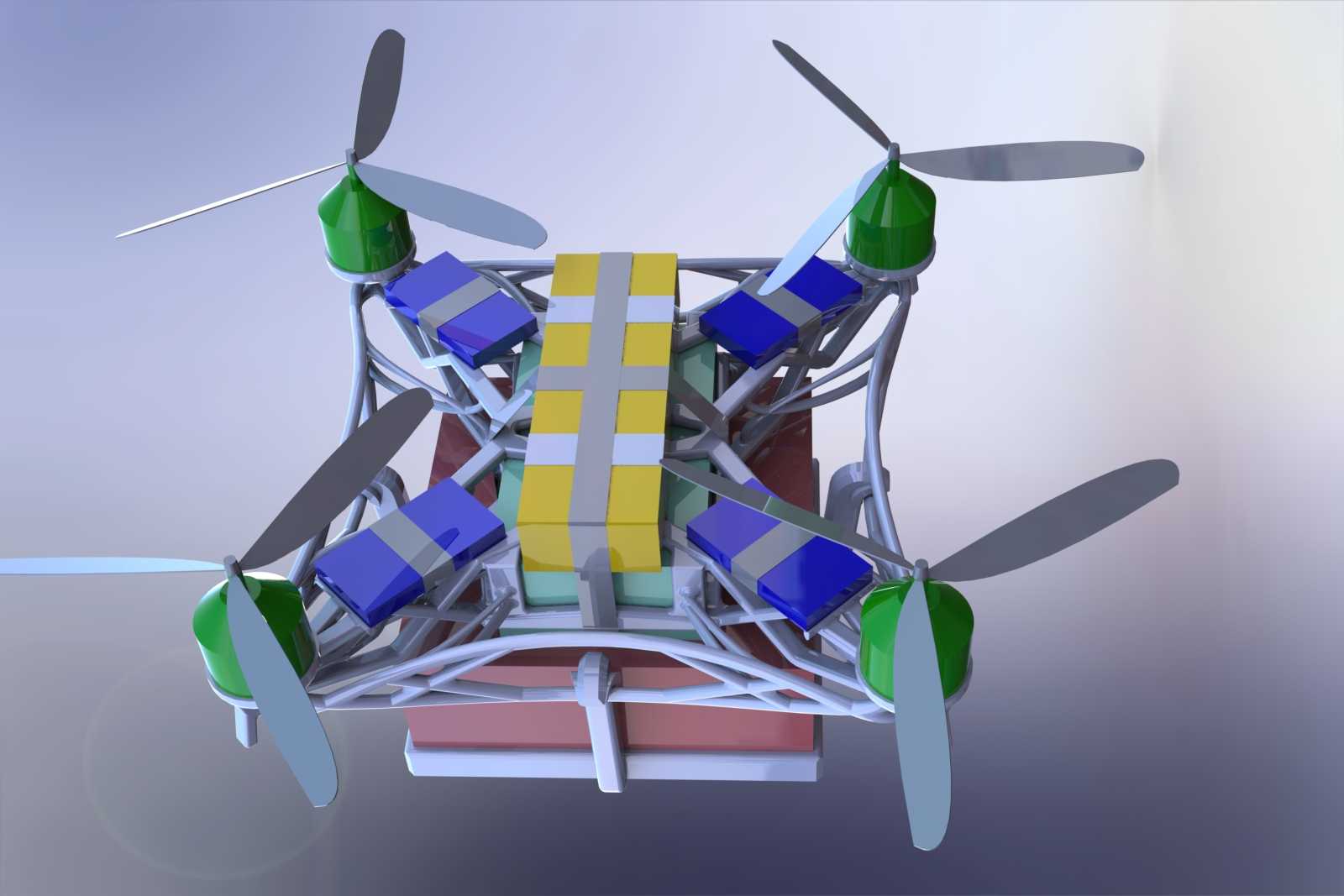

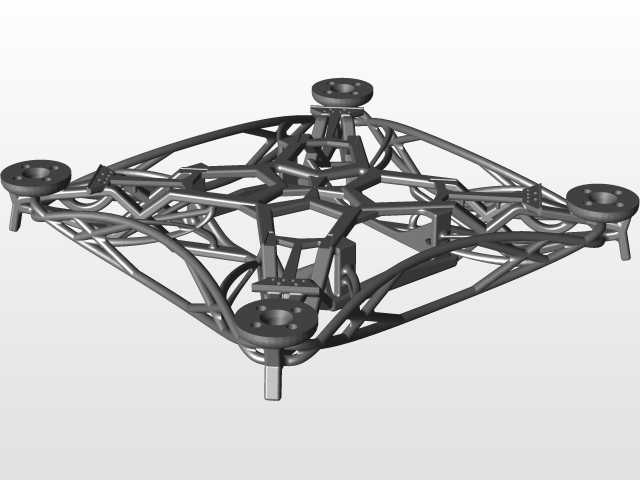

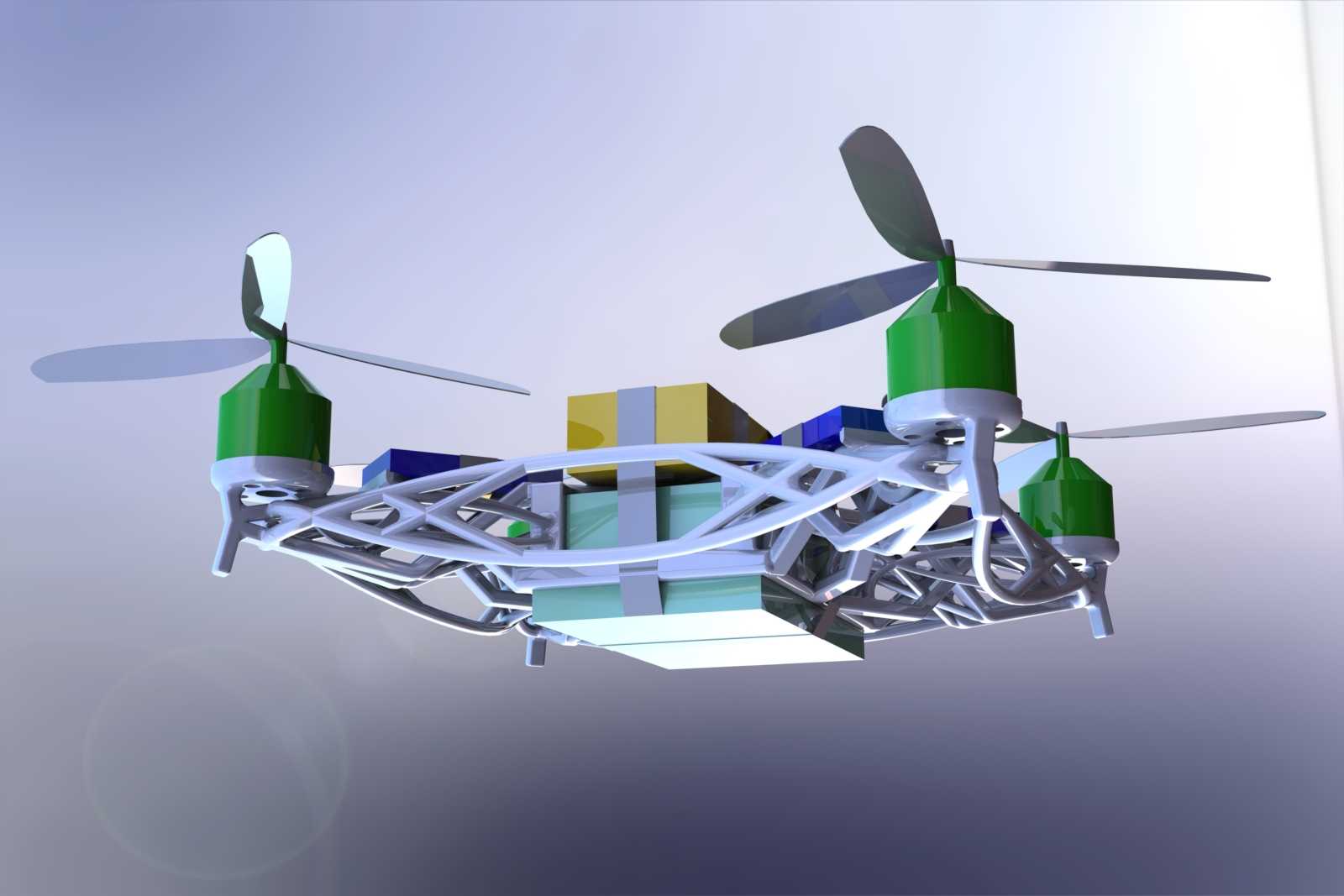

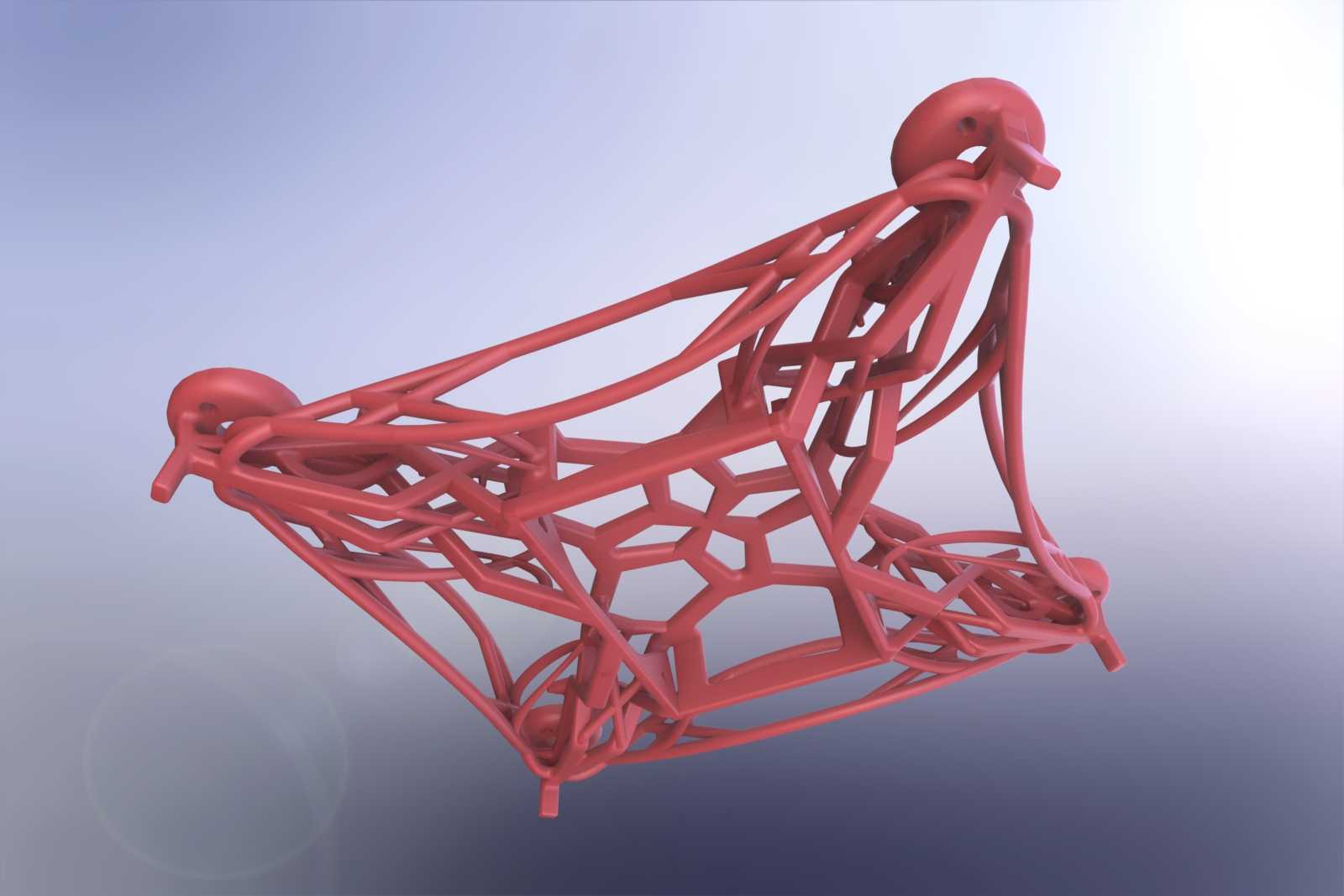

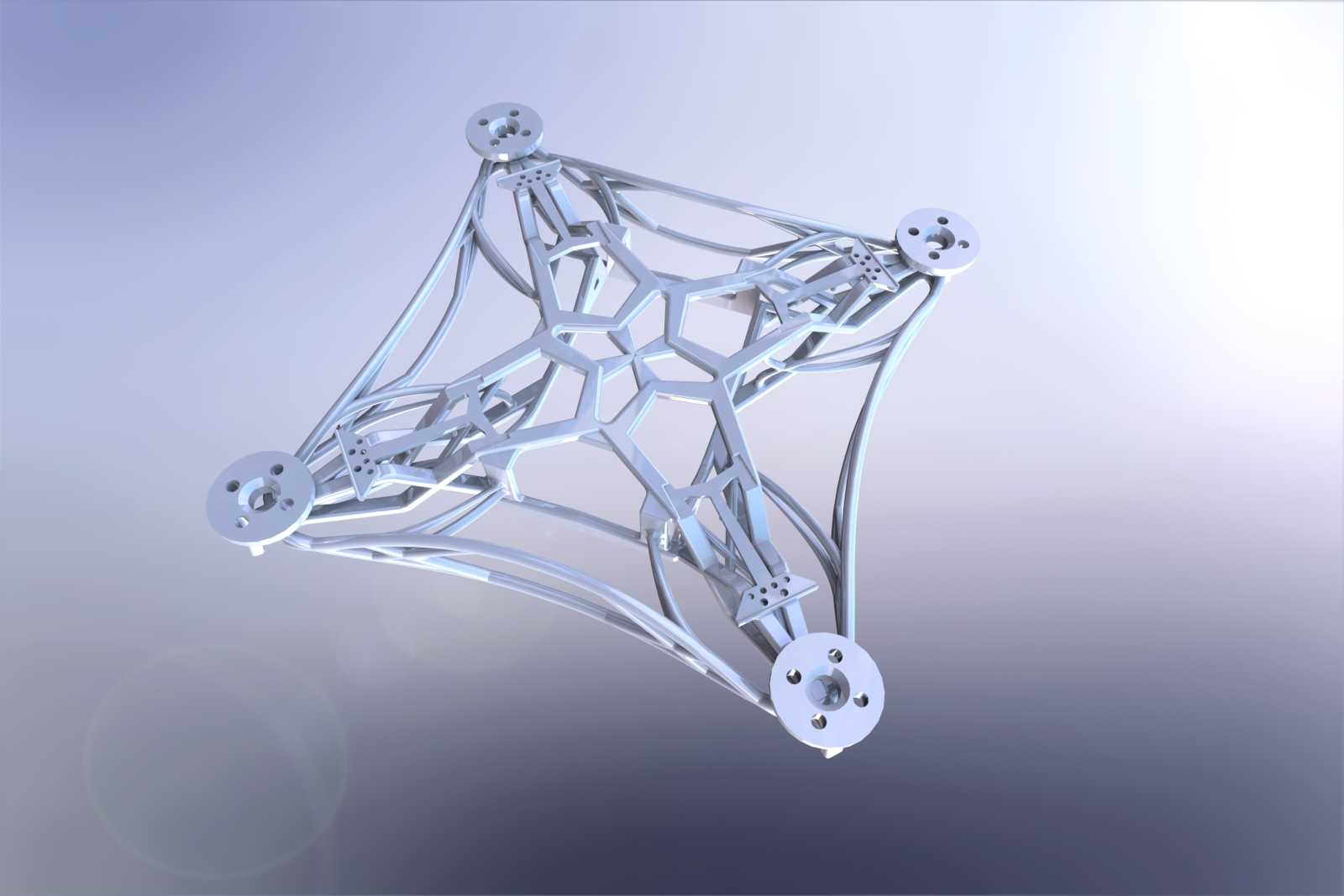

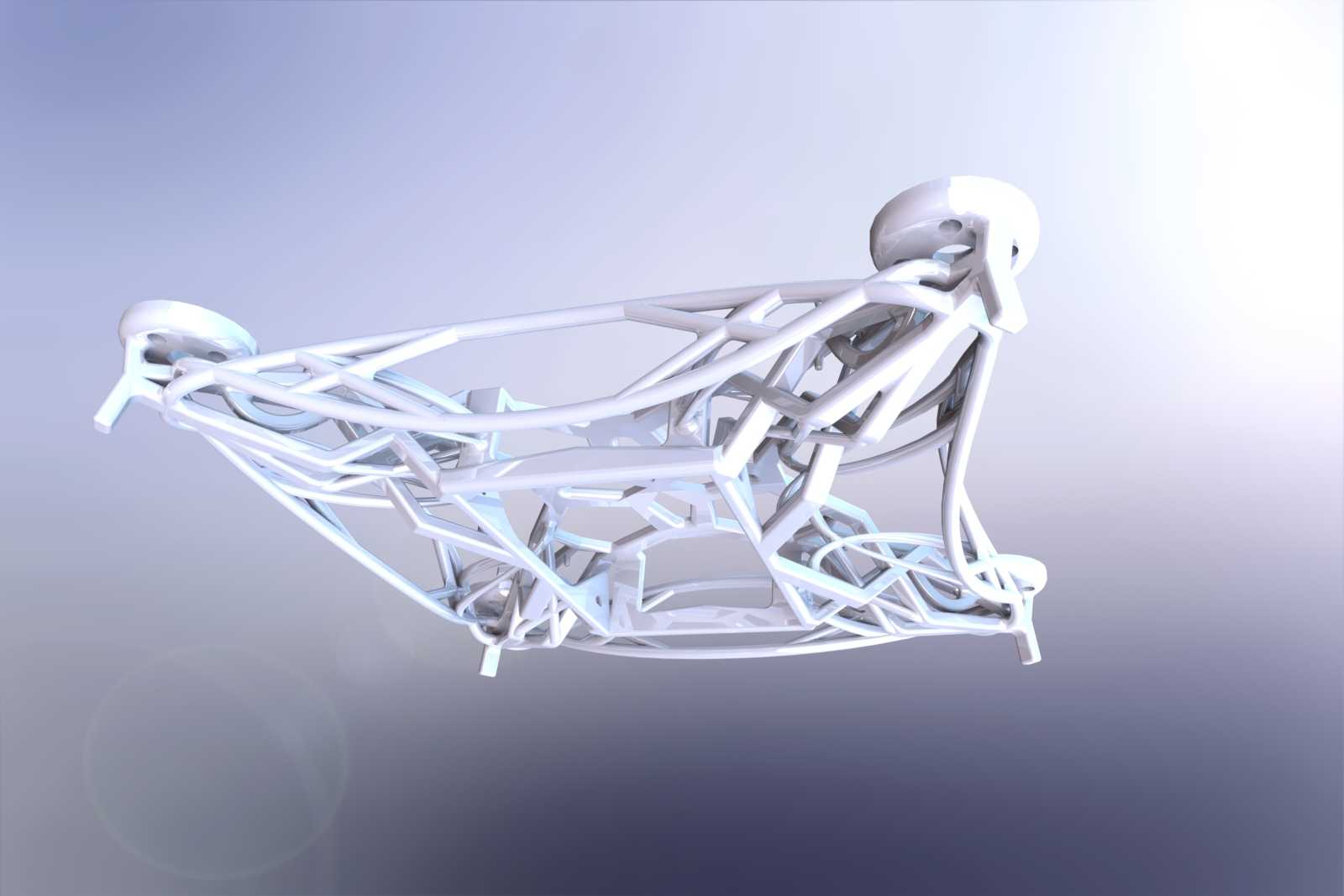

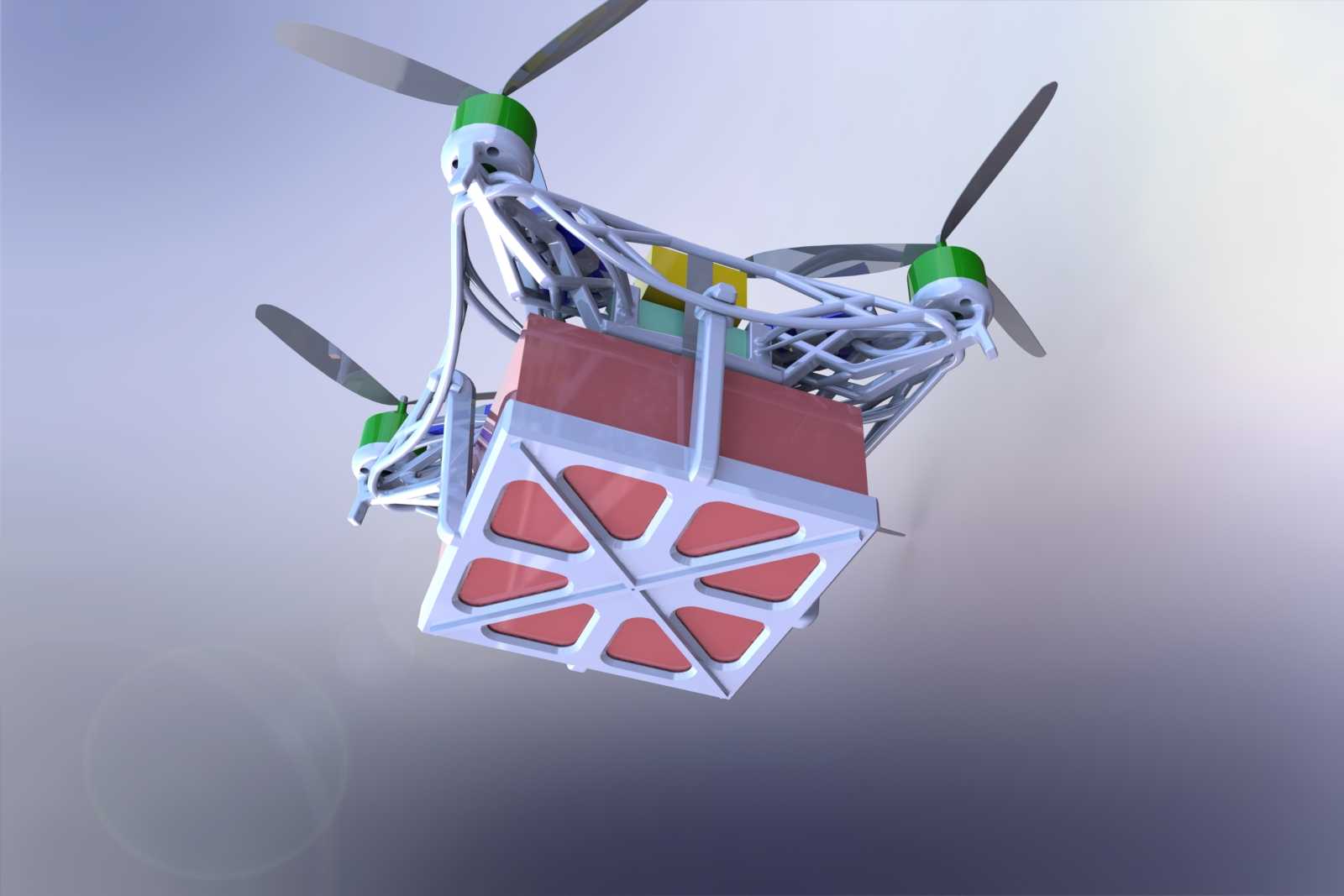

这款四旋翼飞行器的结构设计，核心围绕小批量点对点物资投送场景展开，适配山地物资补给、应急小件物资转运、园区短距物料配送等实际作业需求，区别于消费级航拍无人机的设计逻辑，整体结构优先保障载重稳定性与结构抗冲击性。从结构布局来看，四个旋翼动力单元采用对称式分布，机架主体采用桁架式镂空结构设计，在保证整体结构刚度的前提下尽可能降低自身结构重量，提升有效载荷占比。动力单元的安装座采用快拆式定位结构，旋翼臂与主框架的连接位置设置有应力分散加强筋，可抵消飞行过程中旋翼产生的持续振动，避免长期作业出现结构疲劳开裂。中部载荷舱采用开放式框架设计，可根据实际搭载需求固定不同规格的货箱，载荷舱与主框架的连接点设置有缓冲减震垫，降低飞行振动对搭载物资的影响，同时预留了绑带固定位与快装卡扣安装位，可适配不同外形的搭载物件，无需额外定制转接结构。旋翼的选型兼顾升力效率与飞行稳定性，桨叶采用宽弦长设计，在低转速下即可提供足够升力，降低动力单元的负载压力，同时每个旋翼的安装座都预留了倾角调节余量，可根据实际载重情况微调旋翼倾角，优化飞行姿态控制精度。整机的安装边界充分考虑了收纳与转运需求，旋翼臂可沿铰接点向内折叠，折叠后整体外轮廓尺寸可缩小至展开状态的百分之四十，便于放入标准储运箱进行转运，展开时仅需将旋翼臂卡入定位锁扣即可完成作业准备，无需额外工具调试。从设计思路上，整机没有设置冗余的装饰性结构，所有外露结构件都承担对应的结构功能，走线槽集成在机架桁架的内部空腔中，避免飞行过程中线缆外露产生风阻或是被桨叶剐蹭，电调等电子元件的安装位置设置在旋翼下方的导流区域，利用旋翼下洗气流实现被动散热，无需额外加装散热结构，进一步降低整机重量。起落架采用一体化弯杆结构，与主框架的连接点设置在载荷舱两侧，着陆时的冲击力可通过弯杆的形变吸收一部分，避免硬着陆时冲击力直接传递到主框架与载荷舱，同时起落架的高度预留了足够的载荷舱离地间隙，保证搭载不同高度的货箱时，货箱底部不会在着陆时直接接触地面造成磕碰。实际作业中，这款结构可适配不同规格的动力套装，根据作业半径与载重需求更换对应容量的电池与不同拉力的动力电机，结构本身的载荷冗余可支持最大起飞重量下的稳定飞行，即使单个动力单元出现输出异常，对称分布的动力布局也能保证飞行器可平稳迫降，降低坠机带来的物资与设备损失。
