轻量化四旋翼无人机机架结构设计

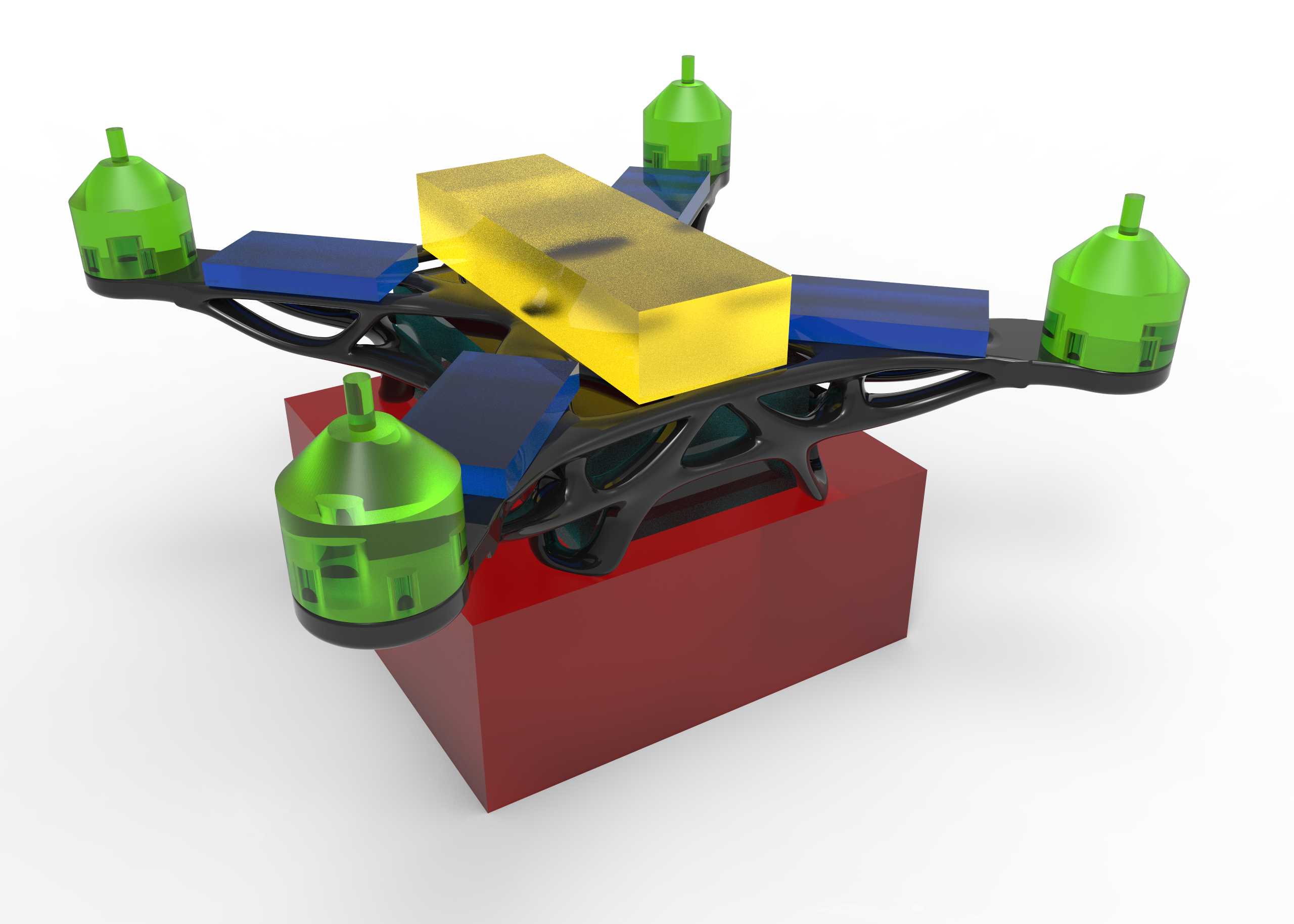

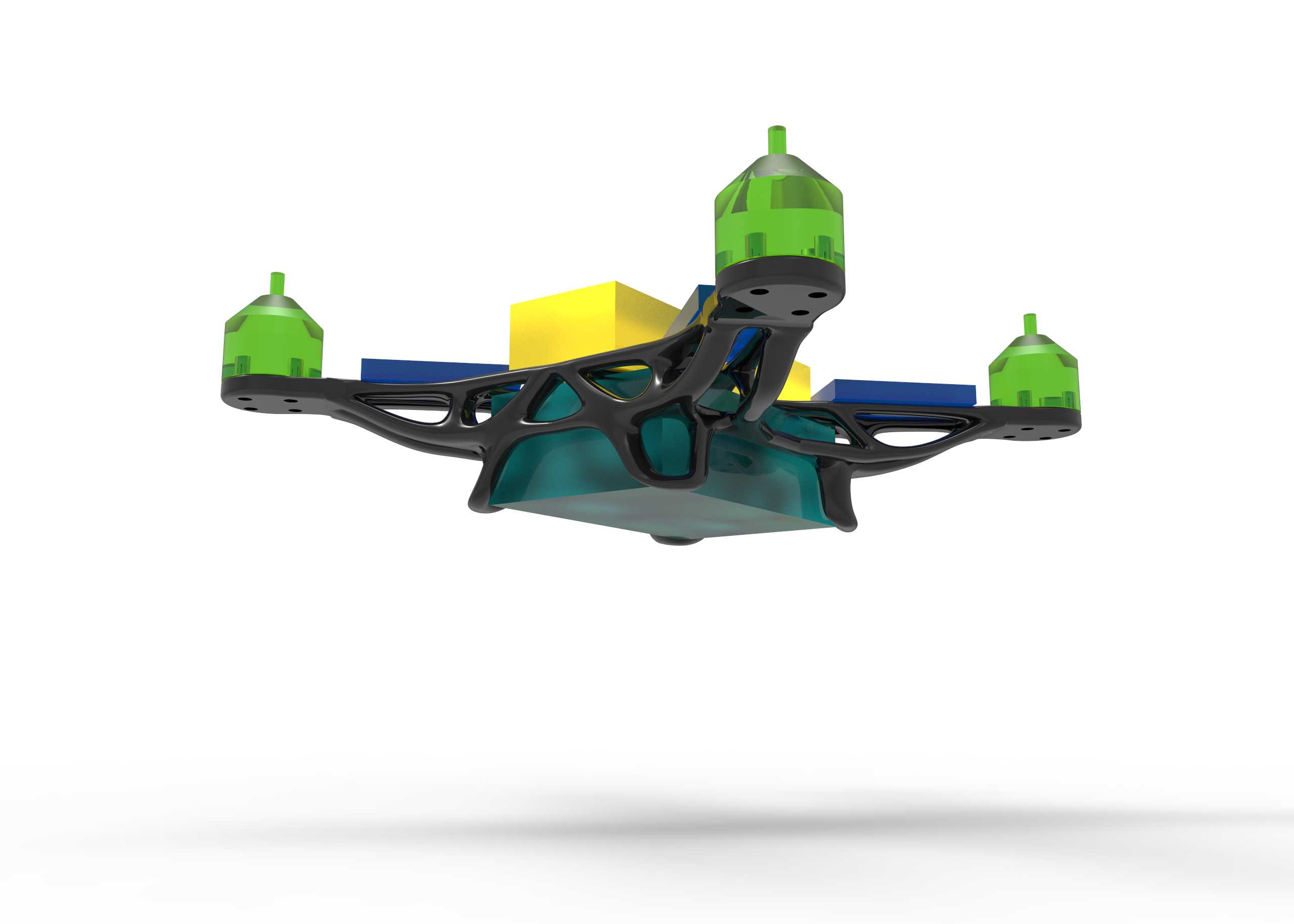

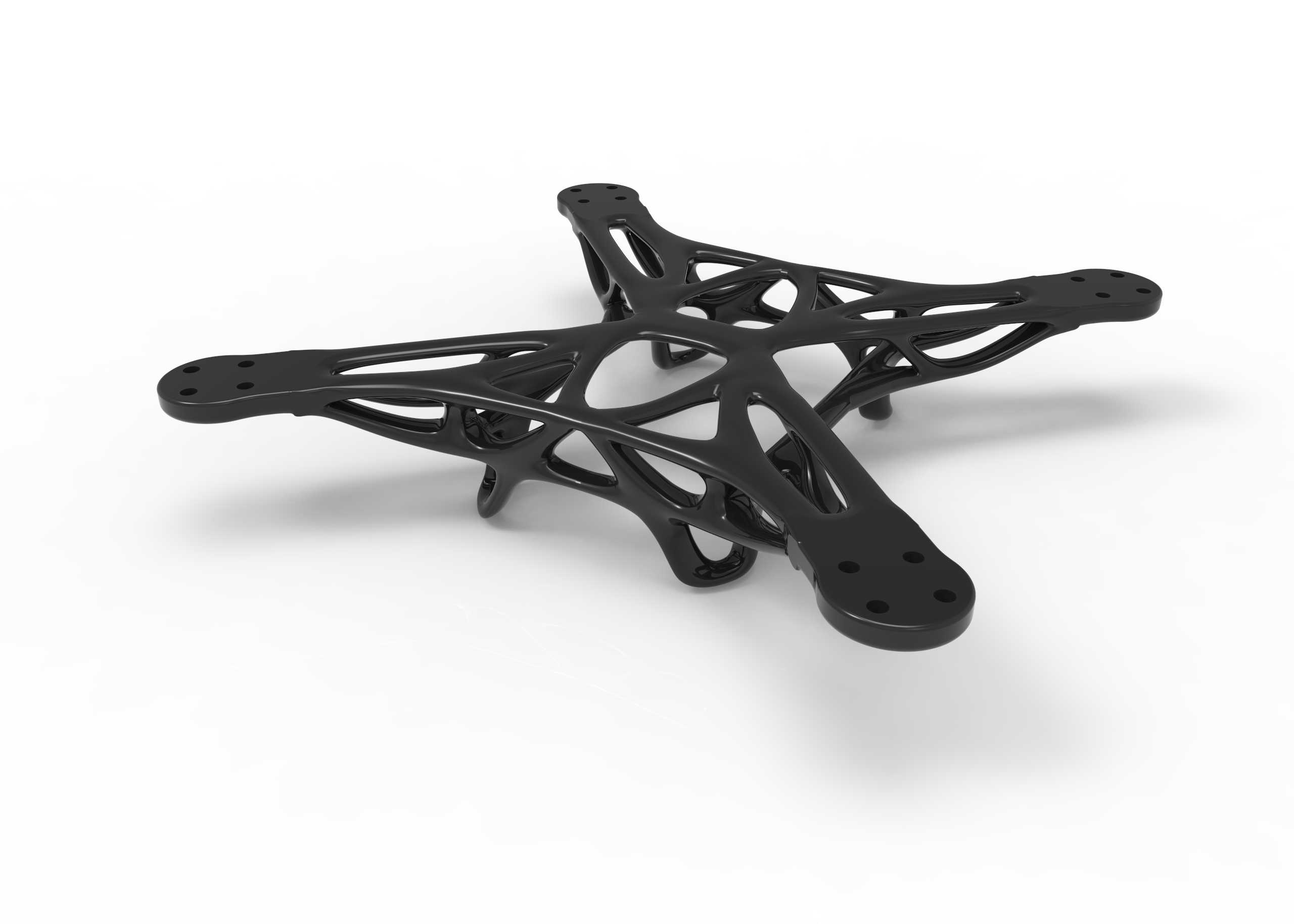

这款四旋翼机架的设计核心围绕小型航拍与室内科研实验场景的使用需求展开，区别于常规商用航模机架的拼装式结构，该方案将电池安装位集成于机架主体内部，省去了额外的电池绑带与固定座结构，能有效降低飞行过程中电池晃动带来的重心偏移问题。机架底部延伸出一体式落地脚结构，无需额外加装防护脚架，降落时可直接承接冲击载荷，同时对内置电池形成侧向防护，避免轻微炸机时电池直接磕碰硬质地面。

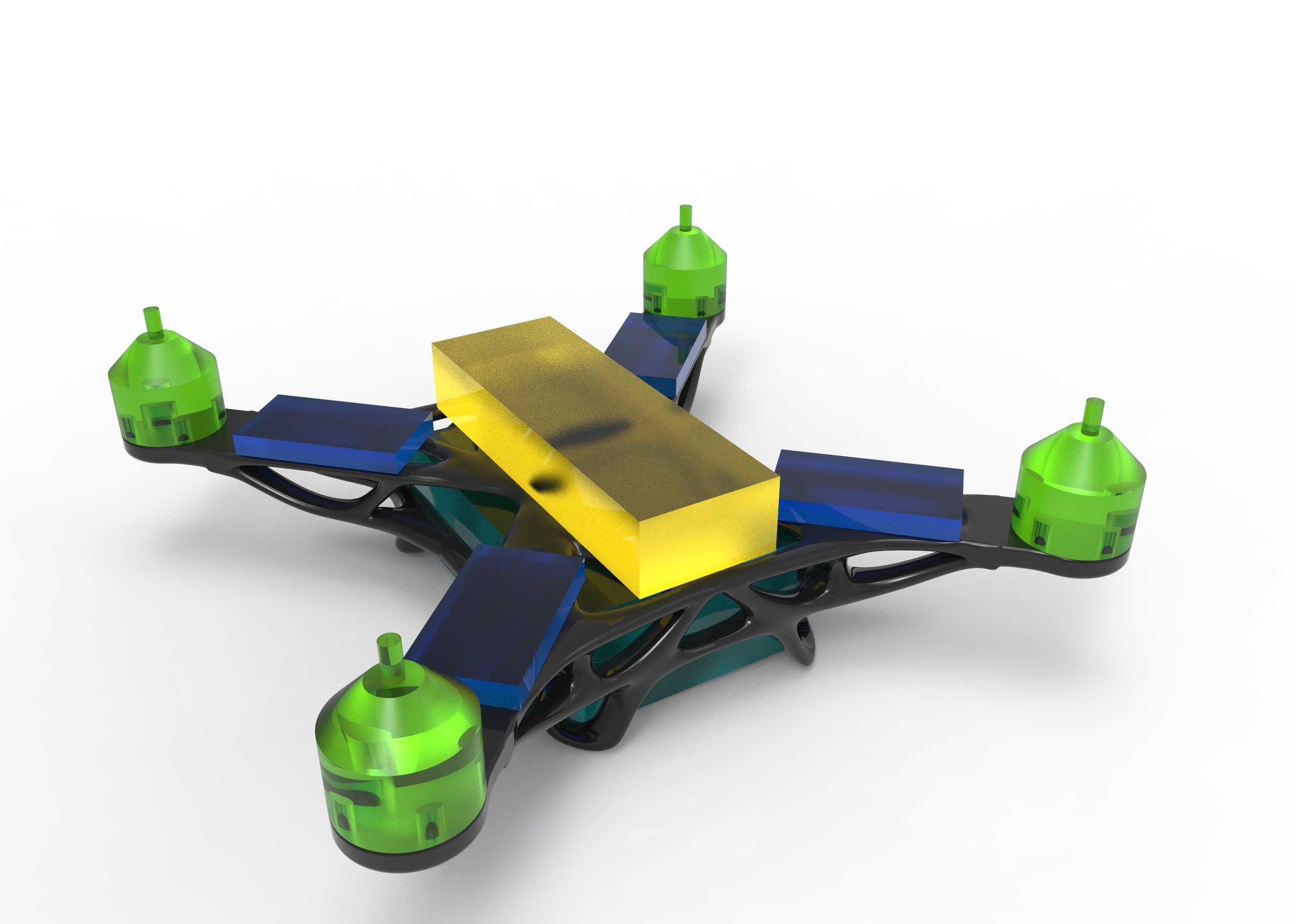

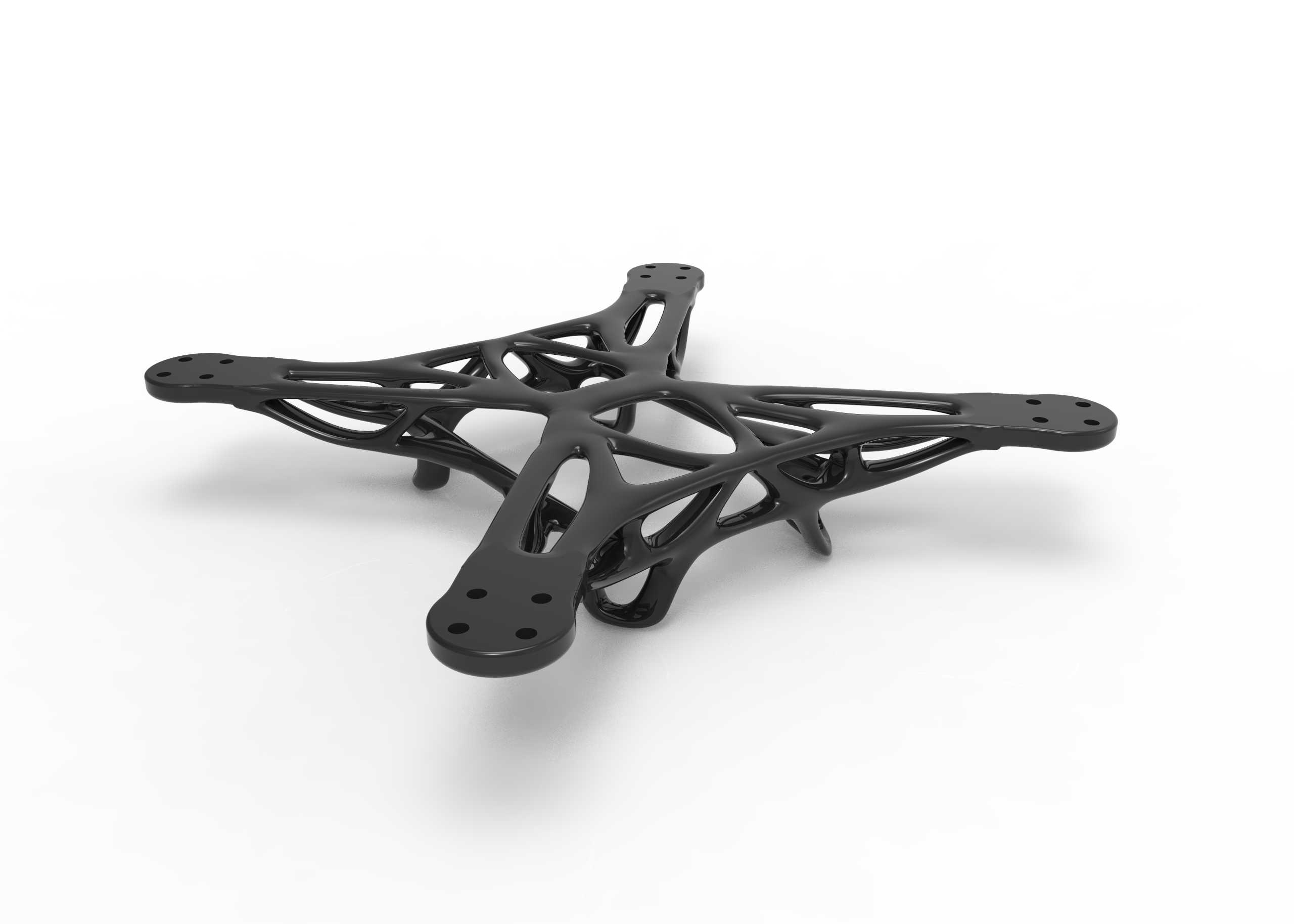

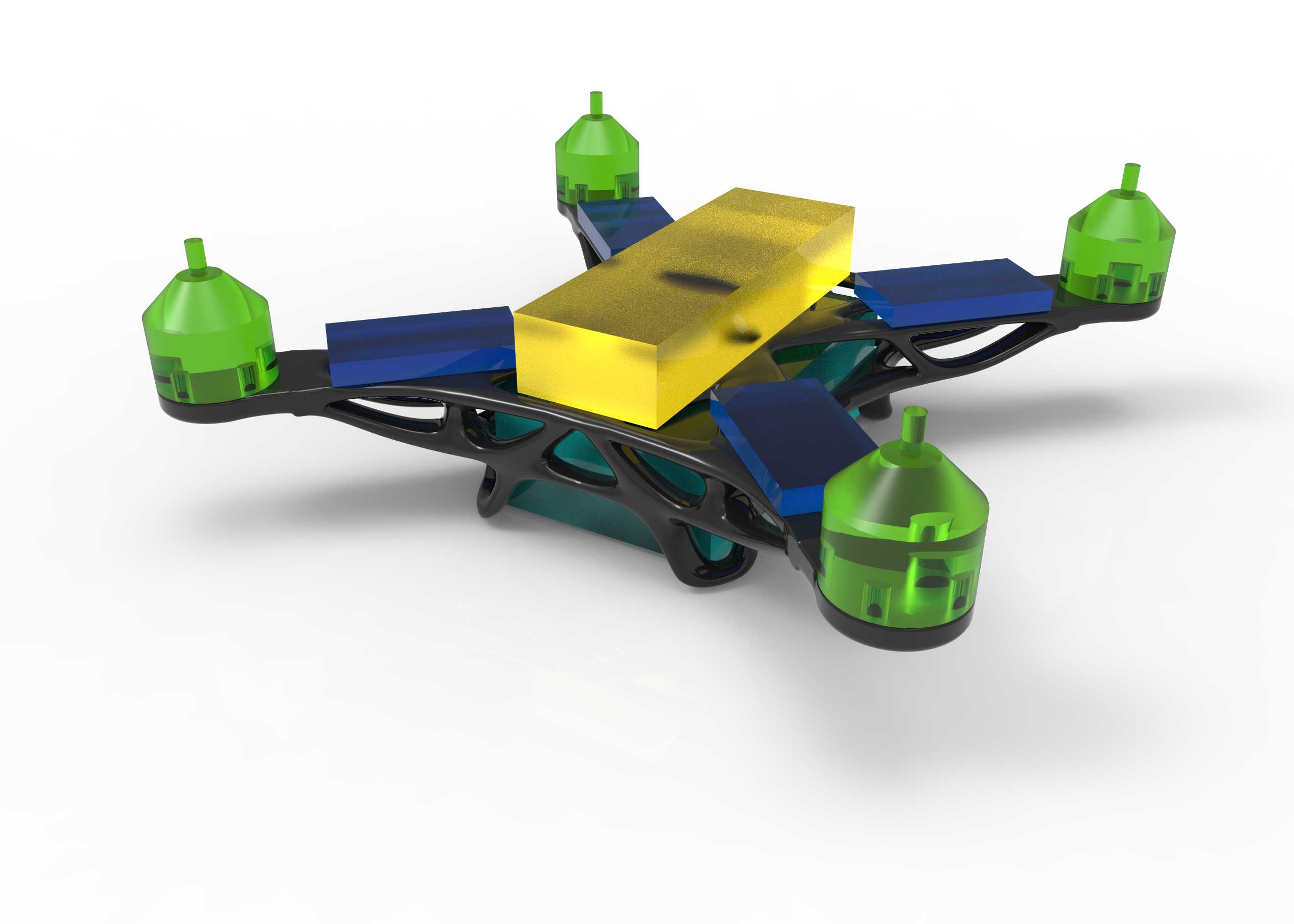

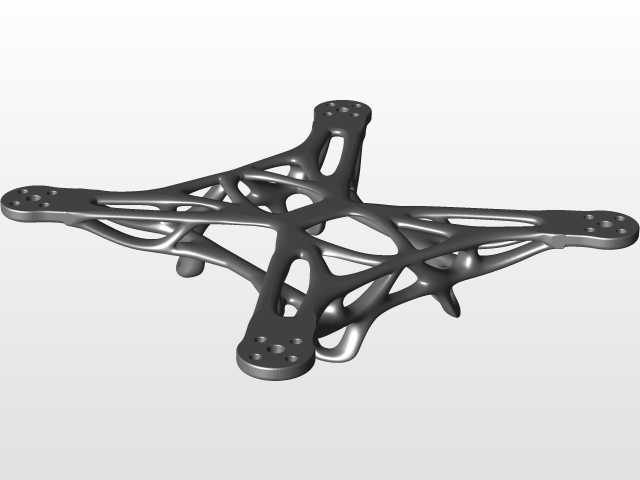

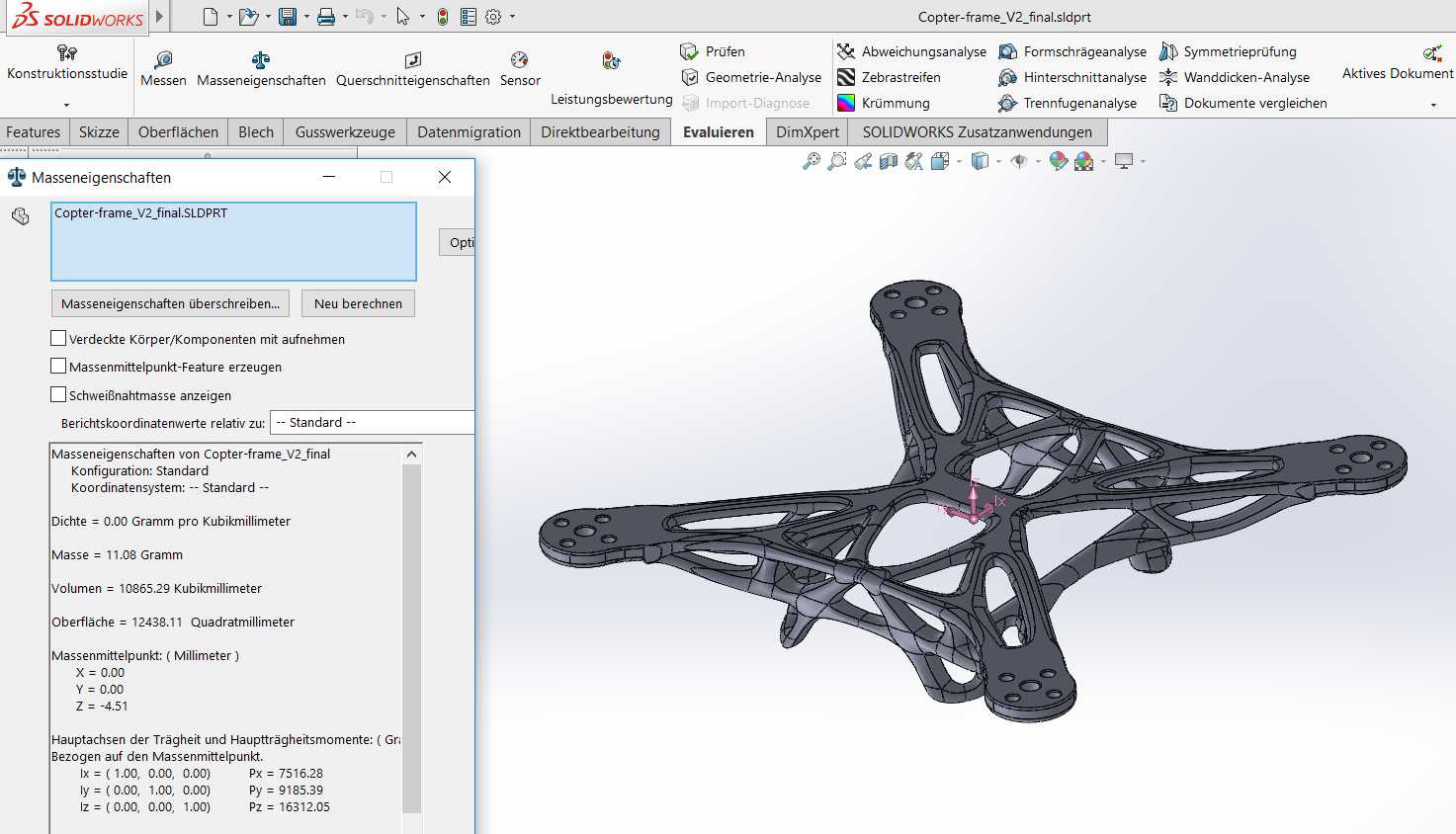

从结构布局来看，飞控、电调等核心电子元件全部布置在机架顶部的平整安装位，该区域预留了标准的安装孔位，可兼容市面上主流的小型飞控板与电调排布，接线空间充足，不会出现线材挤压干涉的问题。机臂部分采用拓扑优化后的镂空桁架结构，在保证机臂抗弯抗扭强度的前提下，尽可能去除了非受力区域的材料，经填充打印验证，整体机架重量较同尺寸常规板式机架降低四成以上，能有效提升续航时间与飞行机动性。

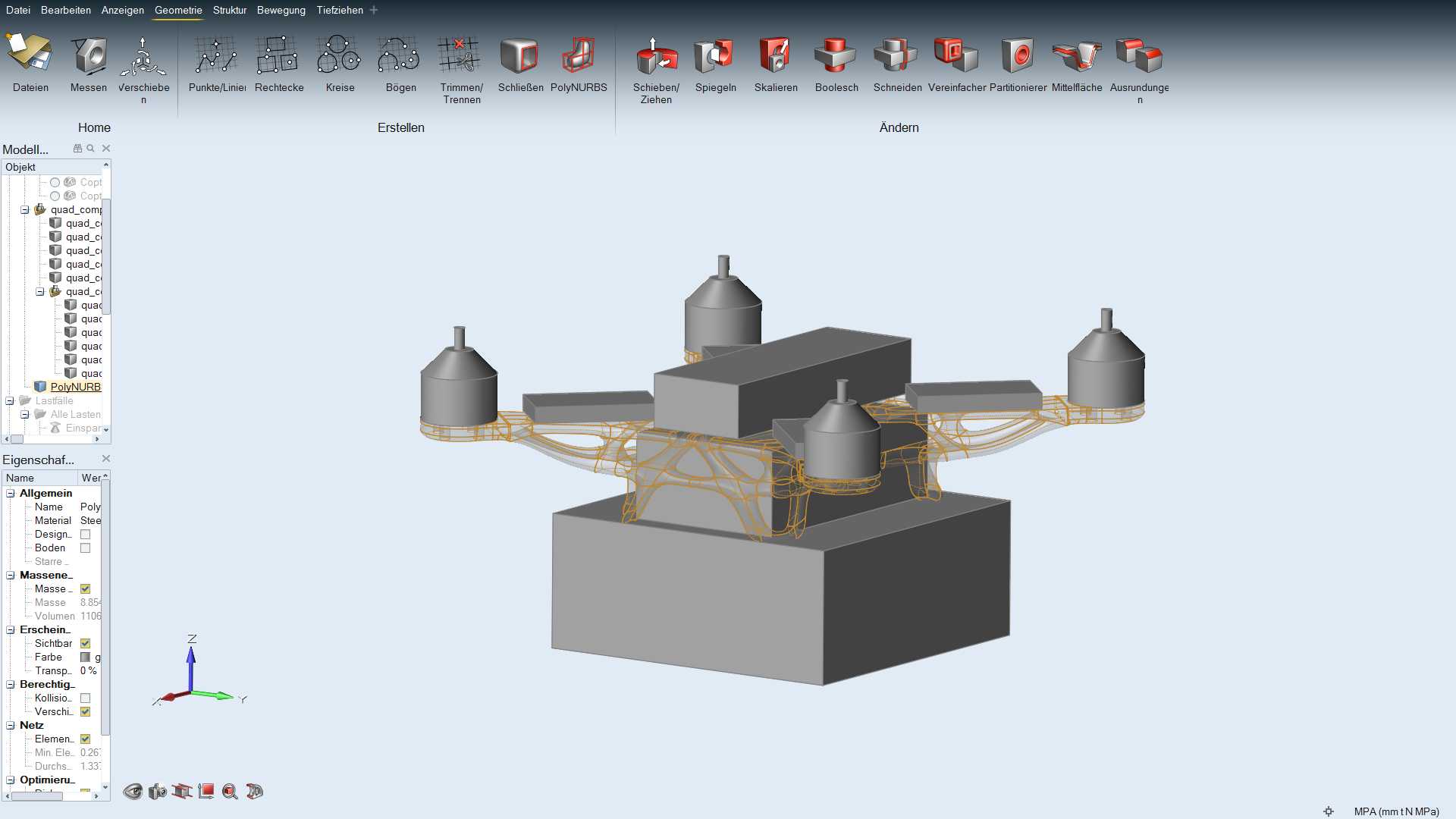

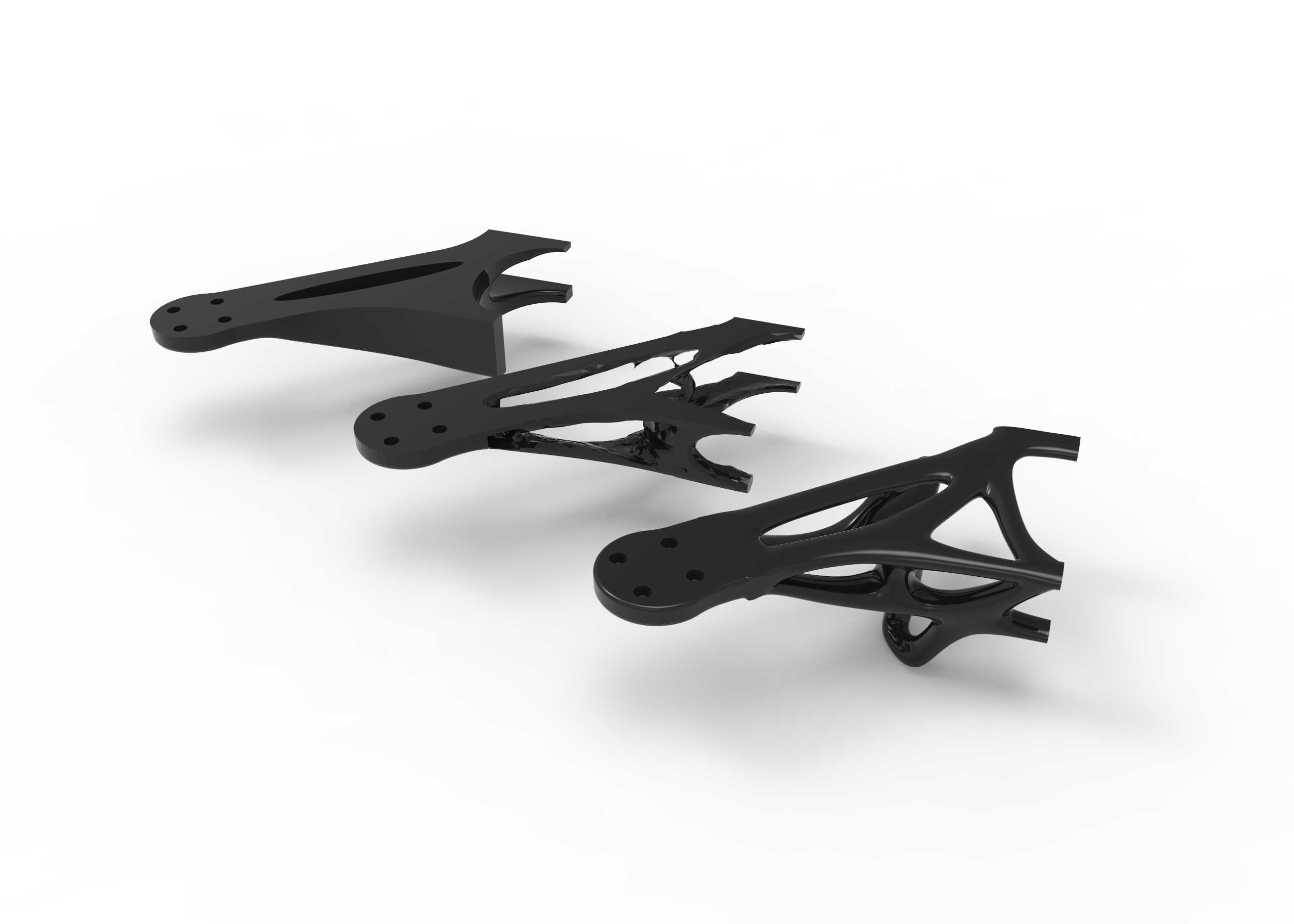

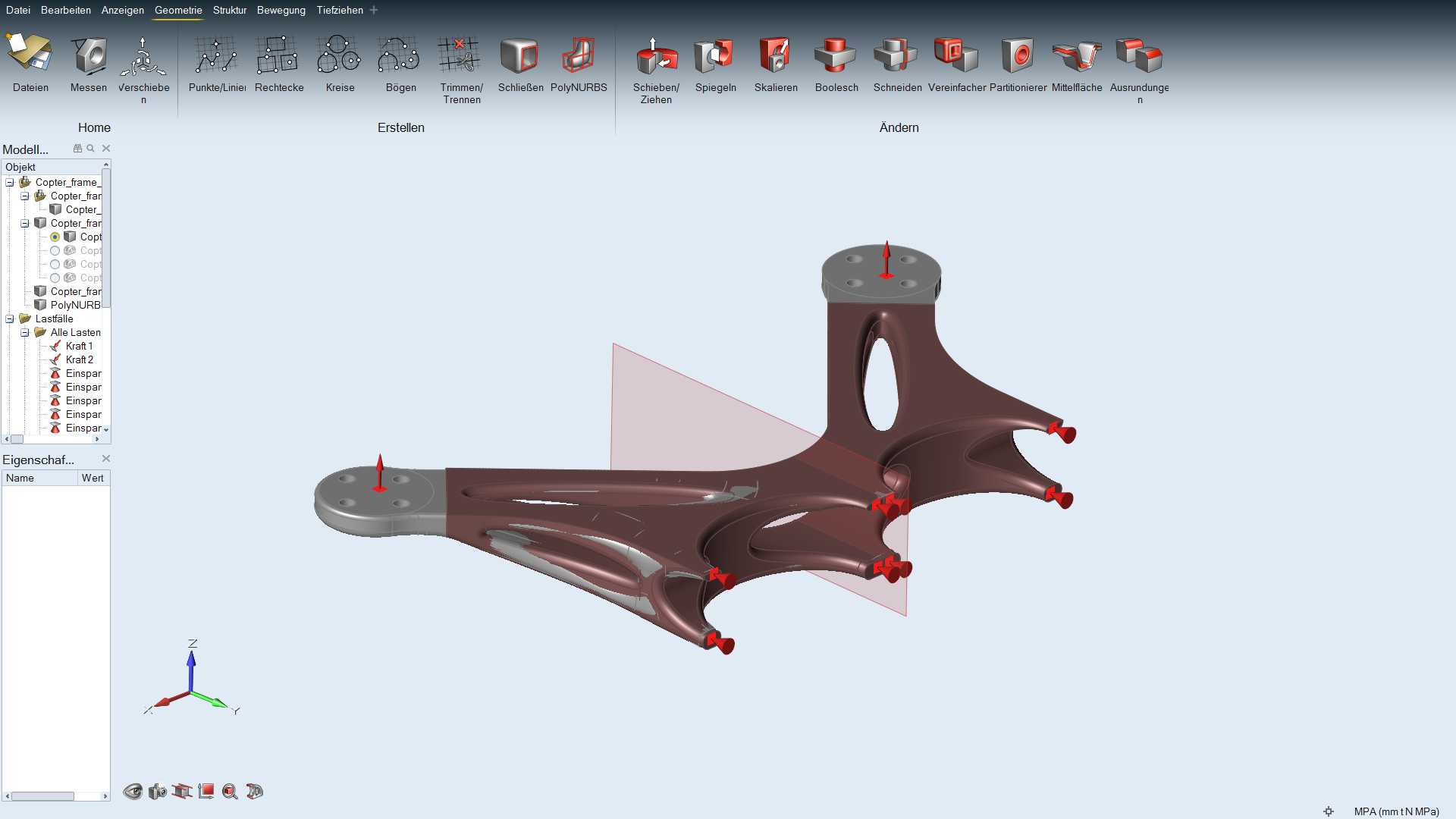

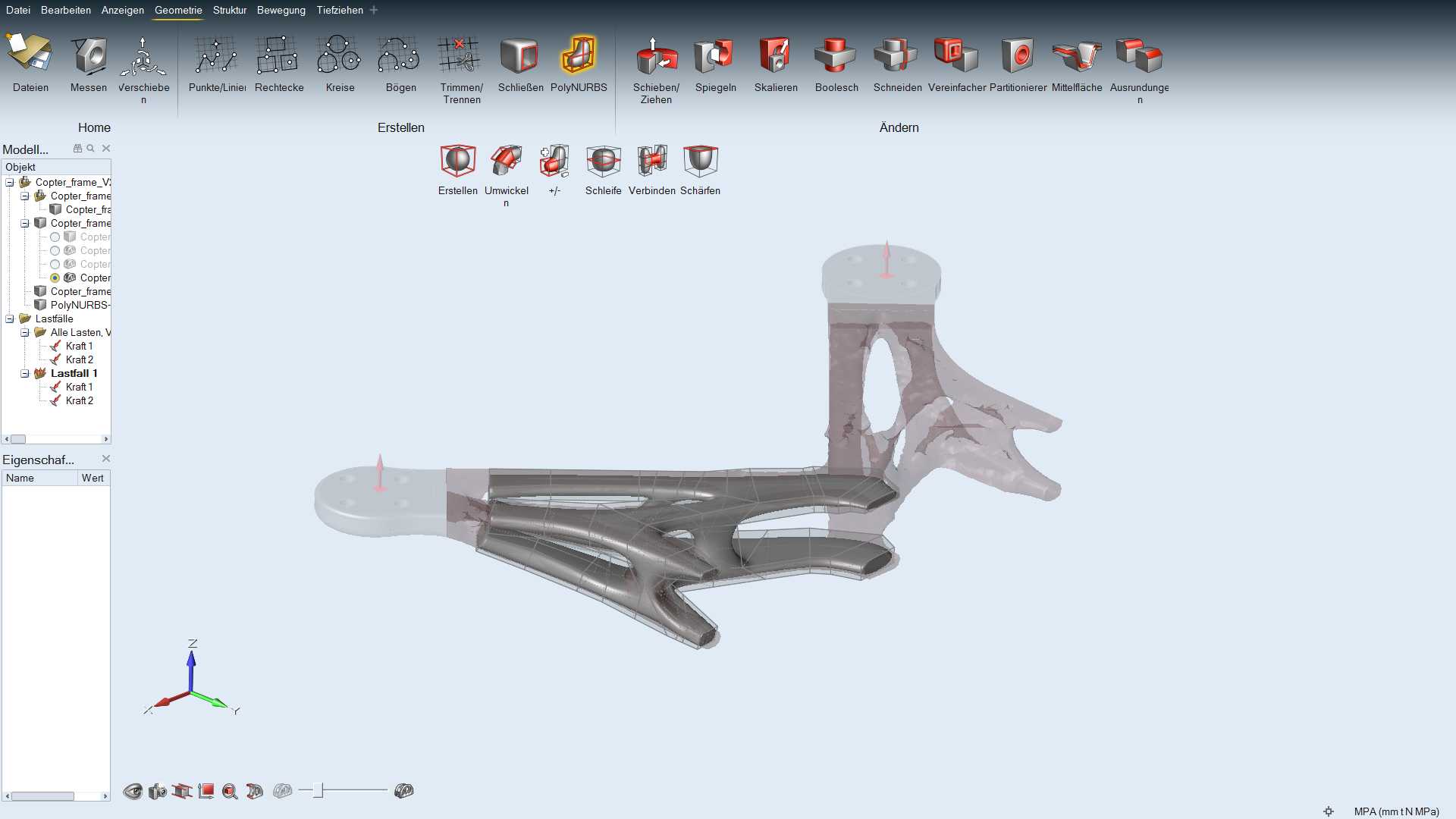

设计过程中先完成基础受力空间的粗略构型，再通过受力仿真优化材料分布，最终细化安装位、走线槽等细节结构，所有安装边界都预留了标准的紧固件安装空间，电机安装位匹配常用的小型无刷电机孔距，无需额外打孔改装即可直接装配。机架顶部的设备安装区做了局部加厚处理，可承受电子元件安装时的锁紧力，不会出现安装柱断裂的问题；机臂与主体的过渡区域做了圆弧过渡处理，避免应力集中导致的起降冲击断裂问题。

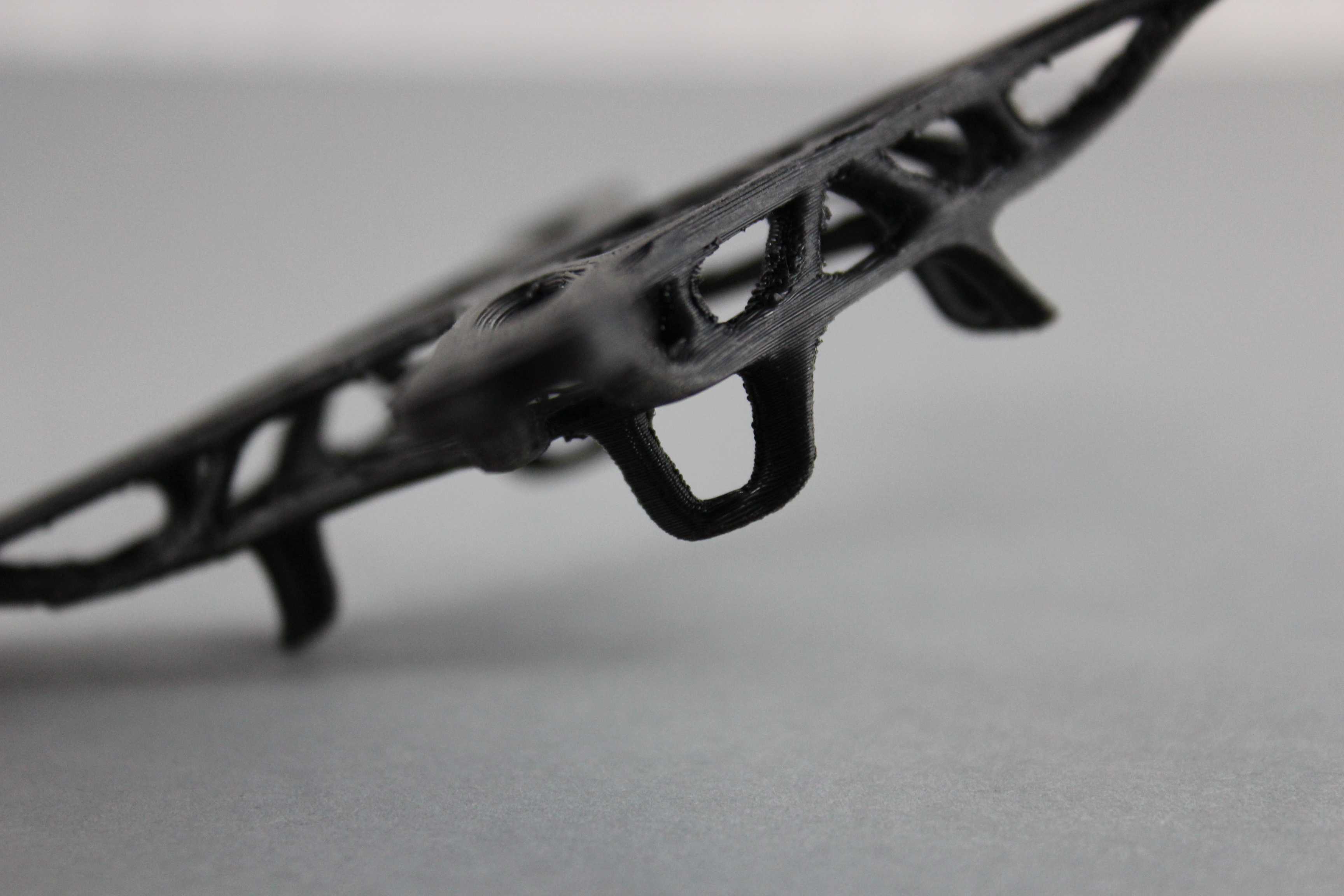

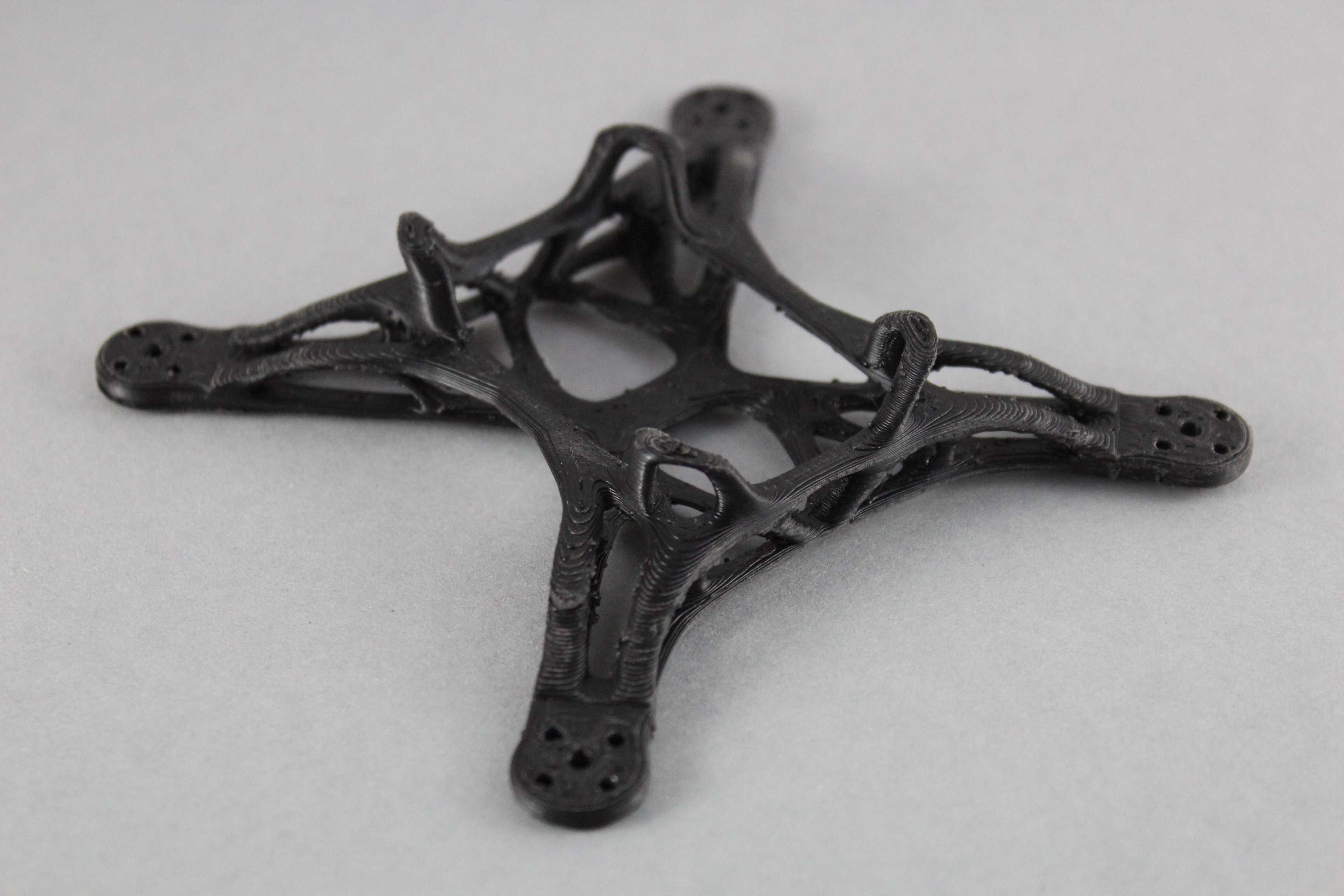

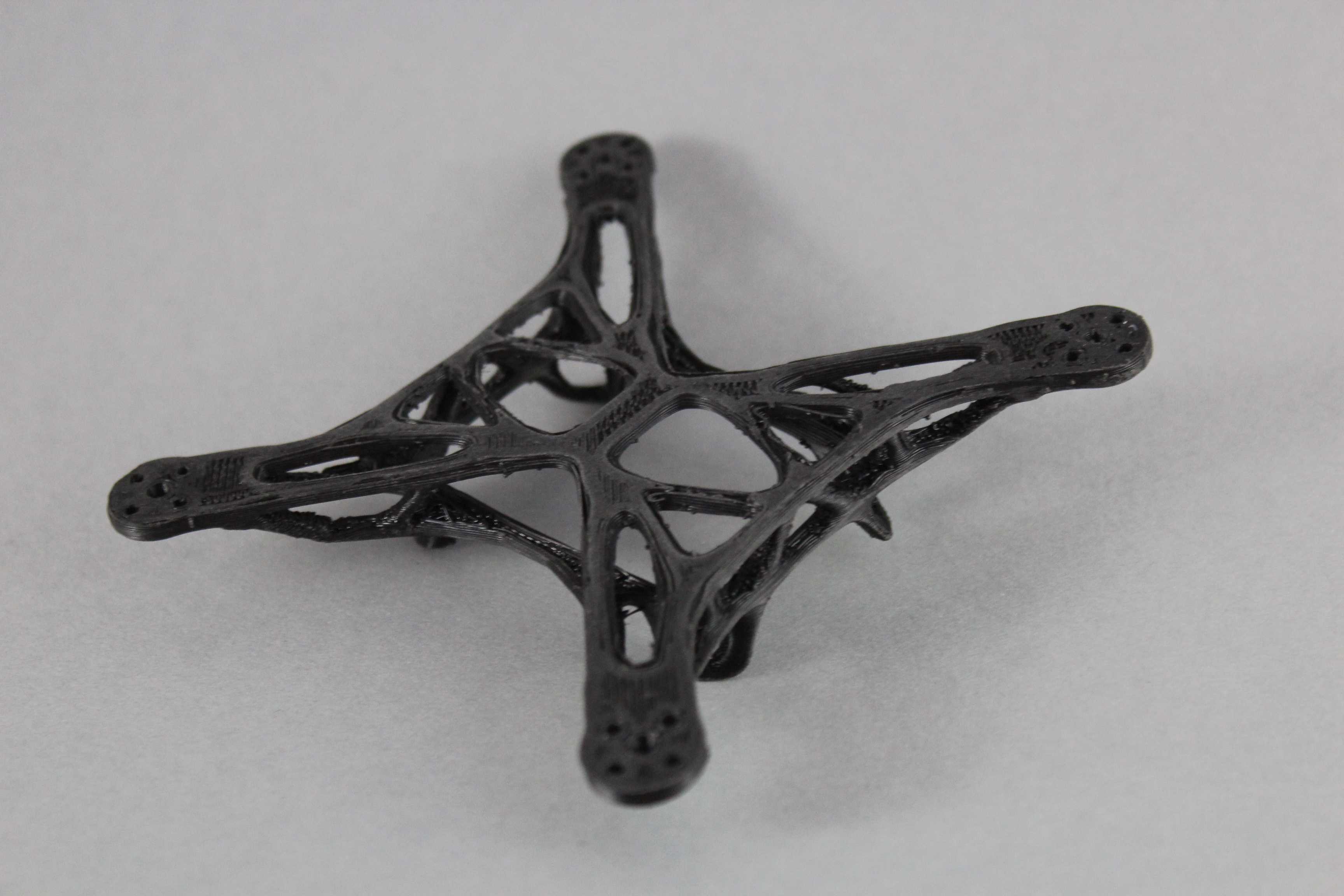

实际打印验证阶段，采用无支撑打印工艺即可完成主体成型，虽然无支撑打印的下表面会存在轻微的层纹瑕疵，但完全不影响结构强度，可直接用于飞行测试。落地脚的高度经过匹配计算，既保证了降落时的缓冲距离，不会让顶部搭载的摄像头等设备磕碰地面，又不会因为过高提升整机重心影响飞行稳定性。内置电池仓的尺寸匹配常用的小型航模锂电池，仓体侧壁做了防滑筋结构，电池装入后不会出现窜动，同时预留了走线缺口，方便电池插头与电调连接，整体结构无需额外的固定配件即可完成全机组装，非常适合个人航模爱好者自制与小型科研团队的实验平台搭建使用。
