立式圆柱舱体内部结构剖视展示模型

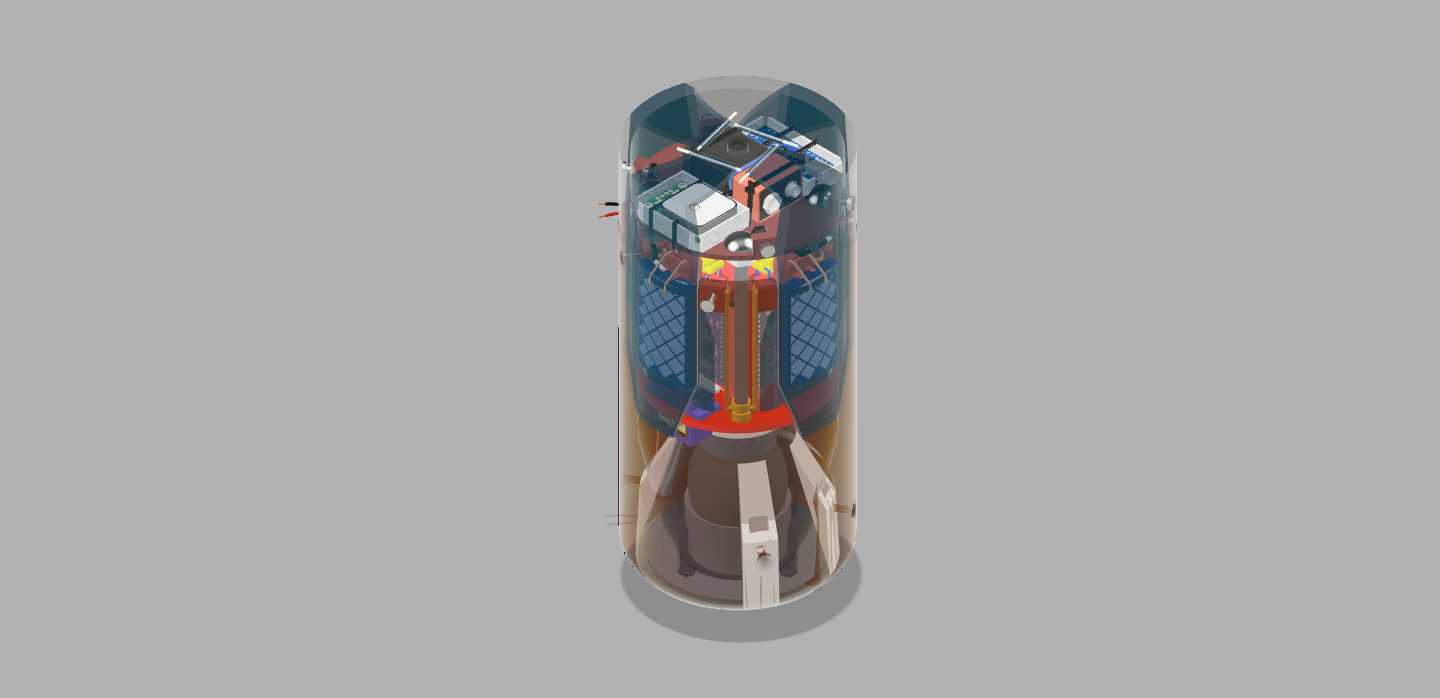

该立式圆柱舱体模型采用全剖视设计思路，将外层圆柱壳体做半透明化处理，能够直观呈现内部各层级组件的装配关系与布局逻辑，在结构设计评审、教学演示、方案汇报场景中，可帮助技术人员快速理清内部管路、功能模块、支撑结构的排布逻辑，无需拆解实体设备即可掌握整体构造。从实际应用场景来看，这类立式圆柱密闭舱体常应用于需要集成多组功能模块的立式作业设备中，内部沿轴向分层布置的功能单元，可根据实际工况需求搭载检测、换热、物料处理等不同功能组件，外层圆柱壳体承担密封承压、外部防护的作用，底部设置的支撑结构可直接适配安装基座的固定点位，无需额外加装转接支架。设计过程中优先考虑了内部组件的检修可达性，各功能模块沿中心主轴对称排布，相邻模块间预留了足够的操作间隙，日常维护时可从舱体顶部或侧部检修口进入，无需整体拆解外层壳体即可完成核心组件的更换与调试。外形尺寸方面，整体采用等直径圆柱构型，轴向总长度与截面直径的比例经过多轮校核，既保证内部有足够空间布置各功能组件，也控制了整体占地面积，适配多数厂房内的立式安装空间要求，底部安装法兰的孔位排布符合通用立式设备的安装规范，可直接与现有基础的固定螺栓匹配，减少现场安装的改造成本。内部管路走线沿壳体内壁与中心支撑柱之间的空隙布置，避免与运动组件产生干涉，不同功能的管路采用差异化的走向设计，便于后期运维时快速识别管路功能，各层功能模块之间通过卡扣与螺栓组合的方式固定在中心支撑柱上，既保证装配后的结构稳定性，也可根据实际使用需求灵活调整模块的安装位置与数量，适配不同的工况参数要求。外层壳体的壁厚经过承压校核，可满足常规工况下的内外压差要求，壳体与上下端盖之间采用密封槽加密封圈的结构设计，保证舱体整体的密封性能，避免内部介质泄漏或外部杂质进入舱内影响组件运行。
