微型发泡机线性滑动支撑梁结构

该结构件作为微型发泡设备的核心滑动承载部件，主要应用于小型桌面级发泡生产工位、实验室发泡配方验证台架这类对安装空间有严格限制的场景，承担发泡执行头的水平往复导向与载荷承载功能。从实际使用场景来看，这类支撑梁需要适配微型发泡机小行程、高频次往复移动的工况，日常运行中要承受发泡头注料时的轻微反冲力，同时保证移动过程的直线度偏差控制在合理区间，避免注料位置偏移影响发泡成型精度。

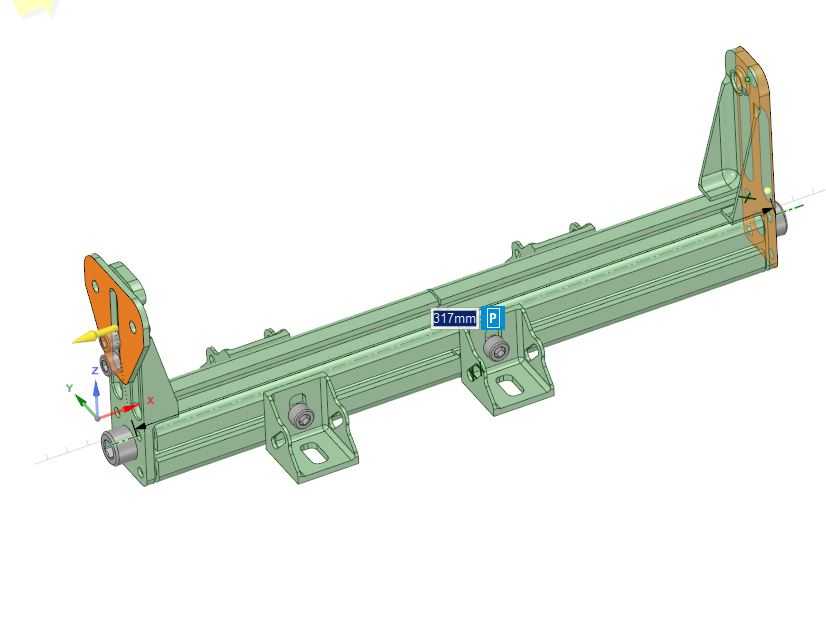

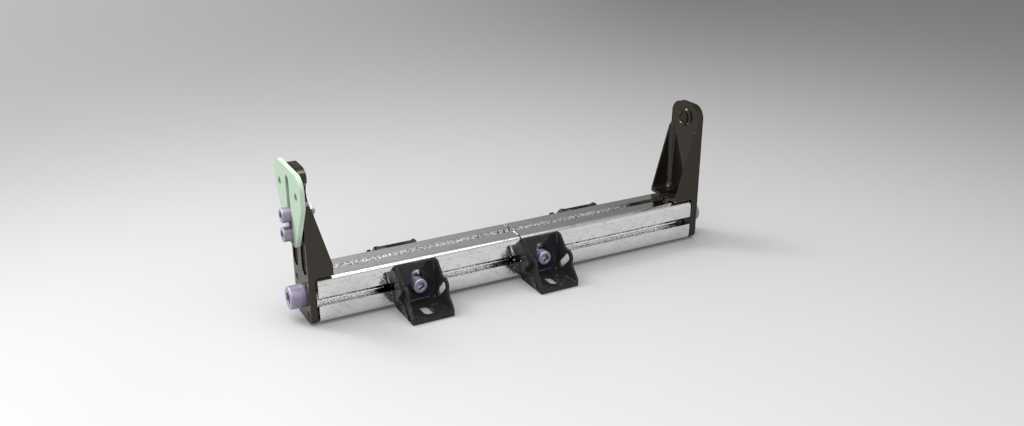

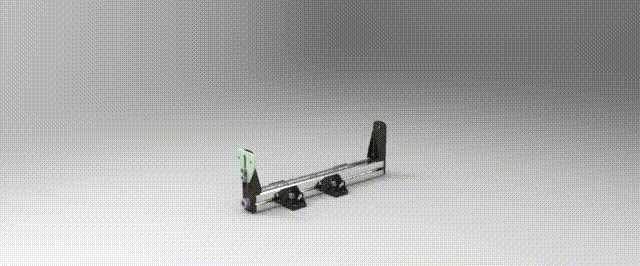

设计过程中优先考虑了安装边界的适配性，整体采用挤压铝型材作为梁体基材，利用铝型材自带的槽道结构实现安装位置的灵活调整，两端的立式支撑座采用对称式布局，既可以通过底部的安装孔直接固定在设备台面板上，也能根据台架的实际布局调整支撑间距，适配不同行程的使用需求。梁体上配套的滑动座采用分体式锁紧结构，不需要额外加工定制安装孔，就能直接固定发泡执行组件，滑动副的预紧力可以通过侧面的锁紧螺钉微调，避免长期运行后出现间隙晃动的问题。

从功能特性上看，该结构摒弃了传统重型导轨的冗余设计，整体自重较轻，不需要额外的加强支撑结构就能满足微型发泡设备的载荷要求，两端的支撑座做了加高处理，给滑动座上安装的管路、线缆留出了足够的走管空间，避免往复移动过程中出现管线拖拽磨损的问题。梁体侧面的槽道可以内嵌安装行程触发挡片，配合设备上的位置传感器实现移动行程的限位控制，不需要额外焊接或打孔安装限位支架，减少了现场装配的工作量。

外形尺寸方面，梁体的有效滑动行程覆盖微型发泡机常用的200-400mm区间，整体安装宽度控制在100mm以内，垂直方向的安装高度不超过150mm，能够直接嵌入到紧凑排布的发泡设备机架内部，不会占用过多的台面上操作空间。支撑座底部的安装孔采用长圆孔设计，安装时可以微调梁体的水平直线度，降低对台面板加工精度的要求，即使台面板存在轻微的平面度误差，也能通过安装调整保证滑动顺畅。滑动座的安装面预留了通用的螺纹孔位，除了适配发泡机头之外，也可以搭载点胶阀、小型检测头等其他功能组件，拓展应用到小型点胶设备、检测台架等同类需要直线往复运动的工位上。
