油田用三闸板防喷器三维结构设计

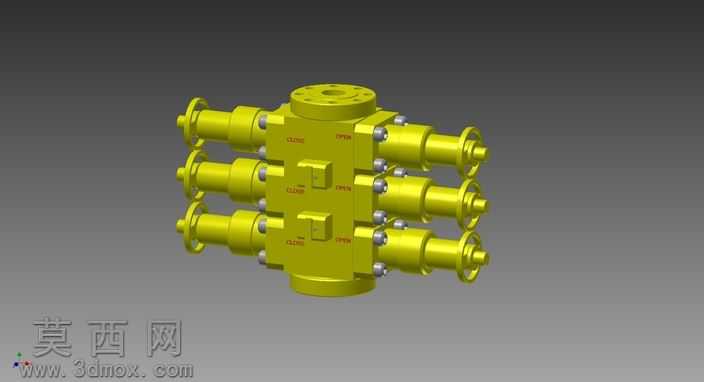

本模型为油田井控作业所用的三闸板防喷器三维设计成果，采用Autodesk Inventor软件完成全参数化建模，整体建模过程严格遵循石油井口设备的行业设计规范，完整还原了实体设备的结构特征与装配关系。建模阶段首先搭建主体壳体的基础特征，通过拉伸、旋转、布尔运算等基础命令构建出上下带法兰连接端的长方体主壳体，壳体上预留三组对称的闸板安装腔室，同时在壳体表面加工出对应油路、密封件的安装槽位，所有倒角、圆角细节均按照实际加工工艺要求设置，避免出现无工艺依据的尖锐棱角。三组闸板组件分别独立建模，每一组闸板包含闸板体、密封胶芯、侧门、锁紧轴、液压驱动接头等零部件，闸板体采用合金钢材质的金属质感渲染，表面做防锈磷化的暗黄金属质感处理，密封胶芯采用耐油橡胶的哑光深灰材质，侧门与壳体的连接螺栓、锁紧轴的传动螺纹均做精细化建模，还原螺纹的牙型特征与螺栓的六角头细节，液压接口处做标准的管线连接法兰结构，保证模型的装配干涉检查完全符合实际装配逻辑。渲染阶段采用工业产品展示常用的三点布光方案，主光源从模型斜上方45度投射，打出主体结构的明暗层次，辅助光源从两侧补光消除暗部死黑，轮廓光从模型后方打出，勾勒出设备的边缘轮廓，避免整体结构与背景融在一起，背景采用深灰色渐变背景，突出设备本身的金属质感与结构细节。设计过程中重点考量了三闸板的分层功能布局，三组闸板可分别实现不同尺寸管柱的密封、全封剪切等不同井控功能，侧门采用铰链式连接结构，建模时还原了侧门的开合旋转自由度，可直观展示闸板的更换与维护操作空间，上下法兰的螺栓孔位置、法兰密封槽尺寸均严格遵循API井口设备标准，保证模型可直接用于后续的工程出图、虚拟装配培训、井控作业仿真演示等场景，所有零部件均设置了对应的材质属性与装配约束，可实现爆炸视图、运动仿真等拓展操作，完整呈现了三闸板防喷器的结构原理与设计细节。
