黄铜内螺纹截止阀DN32PN16结构设计

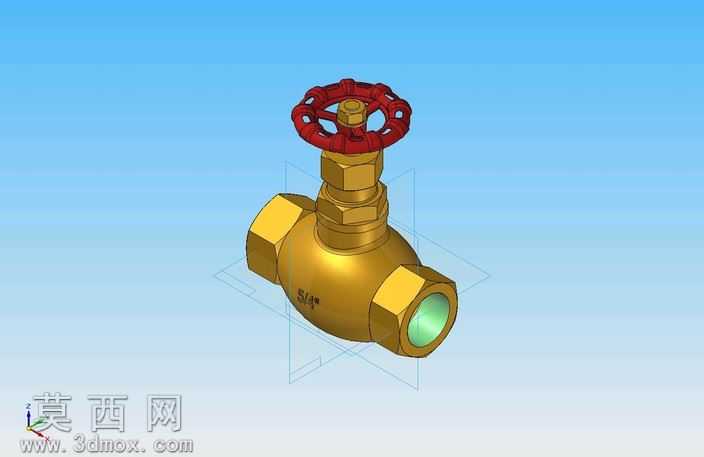

本作品为手动内螺纹黄铜截止阀的三维参数化建模成果，建模过程严格遵循公称通径DN32、公称压力PN16的工业设计规范，完整还原了该类截止阀的全部结构细节。建模阶段首先以阀体为核心基准，通过旋转凸台命令生成阀体的主体流道结构，精准设计S形流道的曲率参数，保证介质流通时的流阻特性符合截止阀的性能要求，阀体两端的内螺纹接口严格匹配管螺纹标准尺寸，接口处的六角拆装结构做了倒角与棱边圆角处理，还原真实锻压黄铜阀体的工艺特征。其次完成阀盖与阀体的连接结构建模，设计了匹配的螺纹连接副与密封面结构，保证中腔密封的可靠性；阀杆部分采用梯形传动螺纹结构，精准还原阀杆与阀瓣的连接传动关系，阀瓣密封面做了贴合角度设计，保证关闭状态下的密封性能。手轮部分采用经典的红色轮辐式手轮结构，通过阵列命令生成均匀分布的轮辐，手轮中心的阀杆连接方孔做了公差适配设计，还原手轮与阀杆的装配关系。材质渲染阶段，阀体、阀盖、阀杆等金属部件赋予黄铜材质，调整金属粗糙度参数模拟锻压黄铜的哑光金属质感，手轮部分赋予红色酚醛塑料材质，模拟工业阀门手轮的硬质塑料质感，阀体上的规格标识采用贴图方式还原，整体渲染采用柔和的环境光，清晰呈现各部件的结构层次与装配关系。设计过程中充分考虑截止阀的工作原理，保证阀杆升降行程与阀瓣密封面的开合行程匹配，各部件的装配间隙符合机械设计公差要求，所有连接结构均符合手动低压截止阀的行业设计标准，可用于管路系统的虚拟装配验证、产品展示以及教学演示场景，完整呈现了螺纹连接式铜截止阀的内部构造与外部形态特征。
