带手动操作杠杆结构的法兰式蝶阀三维设计

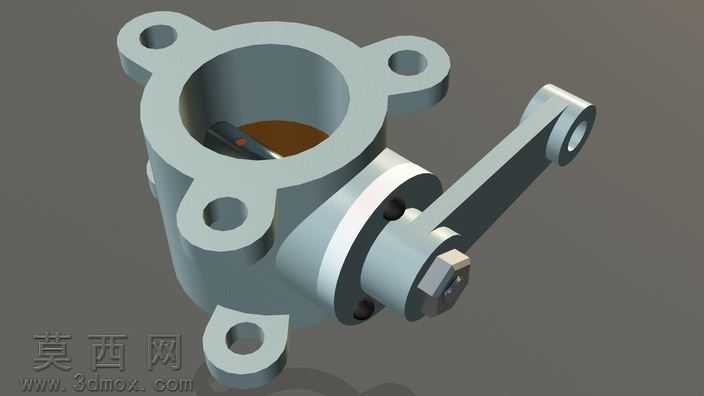

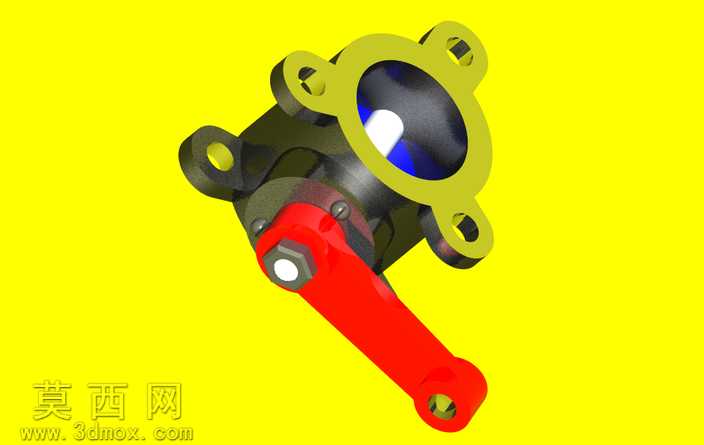

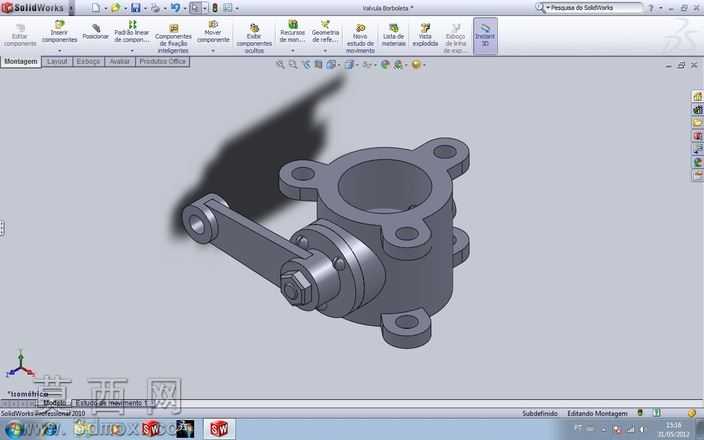

本作品为手动法兰式蝶阀的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体建模逻辑遵循蝶阀实际生产的结构拆分逻辑，将整体结构划分为阀体、阀杆、蝶板、驱动杠杆、密封组件、连接紧固件六大独立建模模块，各模块间采用贴合实际装配逻辑的配合约束完成组装，可直观呈现阀门的完整装配关系与动作原理。建模初始阶段先依据蝶阀的公称通径、公称压力对应的行业标准尺寸，绘制阀体的二维截面草图，通过拉伸、切除、阵列等基础特征完成带法兰安装孔的阀体主体建模，阀体流道部分做平滑过渡处理，还原实际蝶阀流道的低阻设计特征，法兰端面上的安装孔采用圆周阵列方式生成，孔位尺寸、法兰厚度均匹配通用管路法兰的连接标准，保证模型的工程实用性。阀杆部分采用回转类特征建模完成，与阀体接触的位置预留密封件安装槽位，阀杆与蝶板的连接部位做扁方结构设计，还原实际阀门中阀杆带动蝶板转动的扭矩传递结构，避免转动过程中出现打滑失效的问题。蝶板部分采用薄壁回转加边缘密封槽的结构设计，蝶板外轮廓与阀体内腔的配合间隙控制在合理范围，边缘预留的密封槽可模拟软密封蝶阀的橡胶密封圈安装结构，保证阀门关闭状态下的密封性能。手动驱动杠杆部分采用拉伸加圆角过渡的建模方式，杠杆与阀杆的连接端做方孔配合结构，手柄末端做防滑握持的结构设计，杠杆与阀体之间设置定位止挡结构，可模拟阀门全开、全关位置的机械限位，还原手动蝶阀的实际操作逻辑。材质渲染阶段，对阀体、阀杆、杠杆等金属部件赋予哑光铸钢材质，调整材质的粗糙度、金属度参数还原铸件的表面质感，密封件部位赋予黑色橡胶材质，紧固件赋予镀锌亮面金属材质，通过场景光源的多角度布置，生成带柔和阴影的渲染效果，清晰呈现各部件的结构层次与装配关系。整体模型的结构设计充分考虑手动蝶阀的实际工作原理，各活动部件间保留合理的装配间隙，可通过拖动驱动杠杆模拟蝶板0-90度的转动启闭过程，直观展示蝶阀从全开到全关的流道变化状态，可用于阀门结构教学、管路系统装配模拟、产品方案展示等场景。
