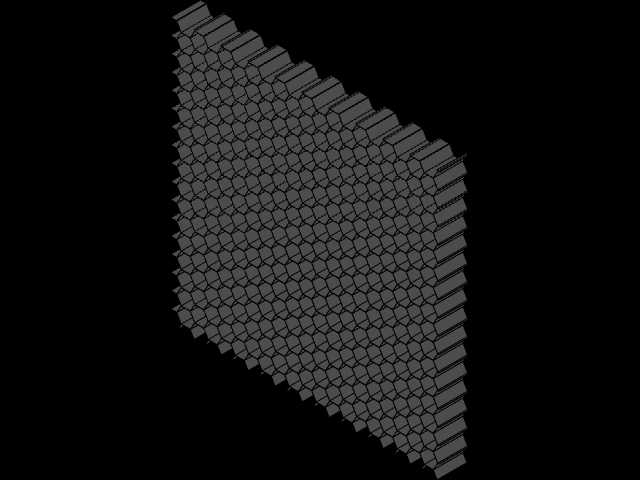

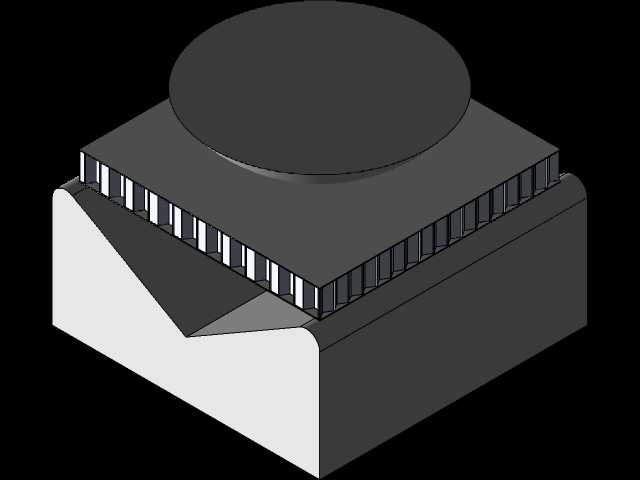

在跌落冲击类试验的工装搭建环节,这类带碳纤维夹层的铝蜂窝结构是很常用的缓冲吸能单元,不少做产品可靠性验证的实验室都会常备不同规格的蜂窝夹层件,用来模拟不同缓冲刚度的承接面,匹配不同被测件的冲击测试要求。这款铝蜂窝芯的格孔内切圆尺寸控制在3mm,蜂窝铝箔的壁厚设定为50微米,上下表层复合碳纤维铺层,整体形成典型的三明治夹芯结构,在保证面内刚度的同时,能通过蜂窝芯的逐层压溃变形吸收冲击能量,避免冲击过程中刚性接触带来的被测件瞬时过载,也能减少冲击反力对试验台架的损伤。从结构设计逻辑上看,3mm格孔的选型是兼顾了吸能效率与面内支撑稳定性的结果:格孔过大会导致局部承压时蜂窝壁失稳提前,吸能曲线波动过大;格孔过小则会提升蜂窝芯的整体刚度,压溃起始力过高,无法在跌落冲击初始阶段及时触发变形吸能。50微米的铝箔壁厚匹配3mm格孔尺寸,能让蜂窝芯的平台应力保持在稳定区间,压溃过程的反力波动控制在工程允许范围内,不会出现应力突升突降的情况。上下表层的碳纤维铺层主要承担面内的弯曲载荷,避免蜂窝芯在受冲击时出现整体侧弯,同时碳纤维层的各向铺层设计能平衡不同方向的面内强度,不管冲击点落在夹层板的哪个位置,都能将冲击力均匀传递到下方的蜂窝芯区域,避免局部应力集中导致的蜂窝芯提前剪切破坏。从安装边界来看,这类夹层板通常采用边缘压条固定的方式安装在试验台架上,设计时预留了足够的边缘夹持余量,不需要在蜂窝板本体上打孔,避免打孔破坏蜂窝芯的连续结构导致局部强度下降;板件的整体平面度控制在较高精度,保证承接被测件时不会出现局部间隙,确保冲击载荷均匀传递。实际使用中,这类结构除了跌落试验场景,也常被用在轻量化承载面板、缓冲隔振衬板的设计中,设计师在建模时可以直接调用该结构的参数化模型,根据实际使用场景调整整体长宽尺寸与总厚度,不需要重新搭建蜂窝芯的格孔阵列,能大幅缩短结构设计阶段的建模周期,也能保证蜂窝格孔的阵列一致性,避免手动阵列出现的格孔错位、壁厚不均等建模误差。建模过程中蜂窝芯与上下碳纤维层的结合面做了共面处理,导入有限元分析软件时可以直接定义绑定接触,不需要额外修复几何面的间隙问题,能提升仿真前处理的效率。
