30度叶片角度涡轮增压器结构设计

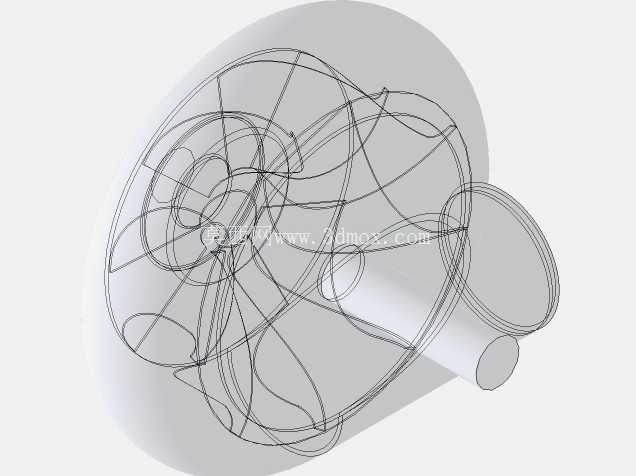

　　从结构布局来看，这套涡轮增压器采用了同轴布置的涡轮端与压气机端结构，中间的轴承座腔体预留了浮动轴承的安装空间，润滑油道的走向顺着壳体筋条布置，既能够保证高速运转下的轴承润滑与散热，也不会额外增加壳体的外形轮廓尺寸，避免在动力舱紧凑布局下出现安装干涉。压气机壳的流道采用了渐扩式截面设计，从叶轮出口到压气机出气接口的截面变化率经过反复调整，能够将叶轮甩出的高速气流动能平稳转化为压力能，减少气流在壳体内的湍动损失，出气接口采用了标准的圆柱卡接结构，适配多数常规进气中冷管路的连接尺寸，不需要额外制作转接接头就能完成装配。涡轮端的壳体采用了双通道进气结构，能够承接发动机排气歧管引出的脉冲排气，减少不同气缸排气之间的干扰，让排气能量能够更高效地推动涡轮轮盘转动，涡轮端的进气法兰安装孔位按照主流小排量动力单元的排气接口尺寸设计，安装边界上，整套结构的轴向总长度控制在适配横置、纵置动力布局的范围内，径向最大轮廓尺寸避开了动力舱内常见的发电机、空调压缩机等周边附件的安装位置，在做整机布置的时候不需要大幅调整周边附件的安装位置。在车用动力、工程机械动力单元、小型发电机组的进气系统设计中，涡轮增压器是提升动力输出效率、优化燃油燃烧表现的核心配套部件，这套结构的设计核心围绕压气端叶片角度匹配、流道顺滑过渡、安装接口兼容性三个核心维度展开，没有采用行业内常见的通用叶片角度参数，而是将压气机端叶片角度设定为30度，这个角度参数是在多轮流场仿真验证后确定的，既能够保证低转速工况下的进气响应速度，避免小油门开度下增压迟滞明显的问题，也能在高转速工况下维持稳定的压比，不会因为叶片角度过大导致气流在叶道内产生分离损失，降低增压效率。

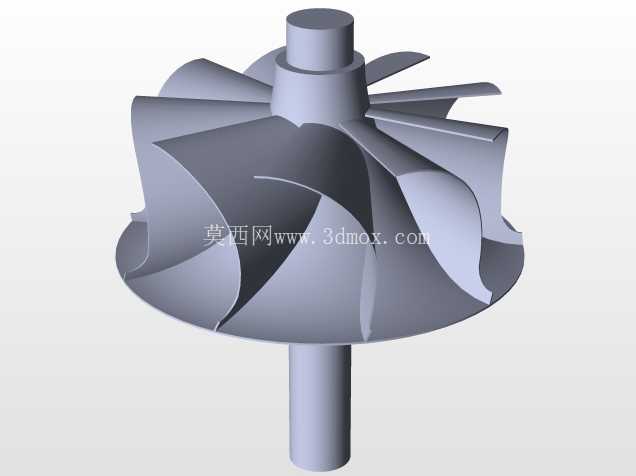

　　设计过程中，叶片的型线采用了后弯式设计，配合30度的安装角度，叶片前缘做了小圆角钝化处理，避免高速气流冲刷下出现前缘应力集中的问题，叶片根部和轮盘的过渡位置采用了大圆角过渡，能够降低高速旋转下的根部应力集中系数，提升叶轮的疲劳寿命，即使在长期高转速运转的工况下，也不容易出现叶片断裂的失效问题。中间的连接轴采用了阶梯轴结构，轴径变化的位置都做了卸荷槽设计，减少轴系在高速旋转下的应力集中，两端的密封环安装槽尺寸精度按照行业通用密封件的公差范围设计，能够直接采购标准密封件完成装配，不需要定制特殊规格的密封配件，降低后续维护的配件成本。

　　在实际应用场景中，这套结构既可以配套小排量乘用车的汽油发动机，也可以配套小型工程机械的柴油动力单元，甚至可以适配小型固定式发电机组的动力升级，在不改变发动机原有缸体结构的前提下，通过这套增压器的进气增压作用，能够将动力单元的输出功率提升30%左右，同时优化燃油与空气的混合比例，降低不完全燃烧带来的排放问题。设计时也充分考虑了装配工艺性，整套结构的零部件拆分符合常规增压器的装配流程，压气机壳、涡轮壳、中间轴承体、叶轮、涡轮轮盘、密封组件、轴承组件都可以按照顺序完成装配，不需要特殊的专用工装，普通的机修车间就可以完成拆解与维护作业，各个配合面的公差设定兼顾了加工经济性与装配精度要求，不需要过高的加工精度就能满足运转时的同轴度要求，适合批量加工生产。

　　从安装边界来看，压气机侧的出气接口朝向可以根据实际安装需求调整角度，涡轮壳的安装角度也可以在装配时根据排气管道的走向做周向调整，不需要修改壳体本身的结构就能适配不同的动力舱布局，支架安装位设置在中间轴承体的下方，采用了三点式安装结构，安装点的位置经过重心核算，能够保证增压器运转时的振动被支架有效吸收，不会因为悬臂过长导致支架疲劳断裂。流道设计上，压气机叶轮的叶道截面从入口到出口采用了等减速变化设计，配合30度的叶片出口角，能够让气流在叶道内的流动速度平稳降低，减少流动损失，在常用的1500转到4000转发动机转速区间内，压气机的工作点都落在高效区间内，不会出现喘振或者堵塞的工况，保证动力输出的平顺性。
