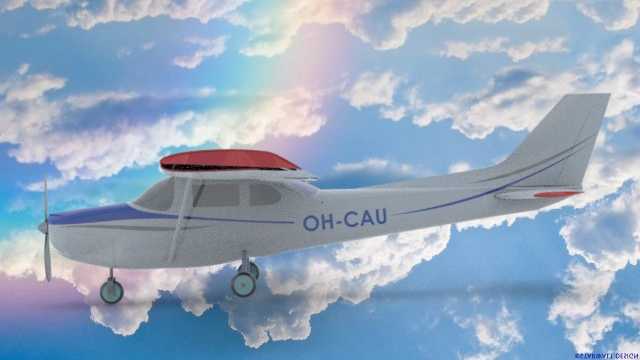

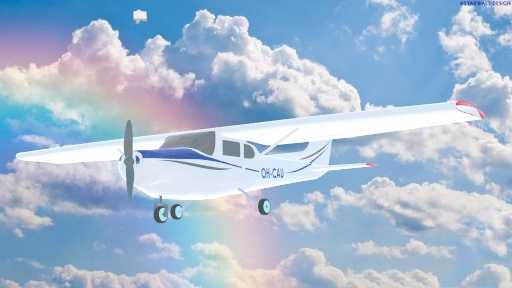

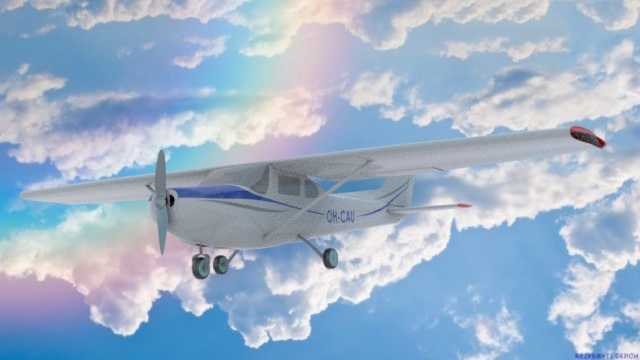

塞斯纳172天鹰通用轻型飞机结构设计

这款塞斯纳172天鹰的三维结构设计，完全围绕通用航空场景的实际使用需求展开，作为全球保有量最高的单发活塞式轻型固定翼机型，其设计逻辑从飞行训练、私人通勤、低空观光等核心使用场景出发，兼顾了结构可靠性、维护便捷性与飞行操控稳定性。整机采用上单翼布局设计，机翼布置于机身顶部，这种结构一方面能为机身下部留出充足的舱内空间与地面作业视野，另一方面也能在低空飞行时减少地效带来的操控干扰，适配飞行训练场景下学员频繁操作的容错需求。起落架采用前三点式固定起落架设计，前起落架布置于机头下方，两个主起落架对称安装于机翼下部的承力结构上，固定起落架的结构省去了收放机构的重量与故障点，降低了日常维护的复杂度，同时前三点布局在地面滑行时能提供更好的方向稳定性，避免后三点布局容易出现的拿大顶风险，适配训练场景下学员操作不熟练的使用特点。机身主体采用半硬壳式结构设计，前部为发动机安装舱，预留了单发活塞发动机的安装边界与防火墙结构，防火墙采用耐高温的金属层压结构，将发动机舱与乘员舱完全隔离，避免发动机火情蔓延至乘员区域；中部乘员舱设置四个座位，采用2+2的布局形式，前排为并列双座设计，分别对应驾驶员与副驾驶位置，两套操纵系统完全联动，适配飞行教学时教员随时接管操作的需求，后排两个座位可搭载乘客或放置小型行李，舱门分别布置于机身左右两侧，方便人员上下与物资装卸。尾翼采用常规布局，垂直尾翼与水平尾翼均布置于机身尾部，水平尾翼的安装位置略低于机翼，避开机翼下洗气流的直接干扰，保证各个飞行姿态下尾翼的操纵效率，垂直尾翼后缘设置方向舵，水平尾翼后缘设置升降舵，操纵舵面的偏转角度范围完全按照真实机型的飞行控制逻辑设计，可直观展示各个舵面的工作行程与联动关系。机翼内部预留了燃油箱的安装空间，左右机翼各设置一个独立燃油箱，供油管路沿机翼承力梁内部敷设至发动机舱，避免管路外露造成的损伤风险；机翼前缘设计有固定式缝翼结构，后缘设置襟翼，襟翼可根据起降需求调整偏转角度，在低速起降阶段提升机翼升力，缩短起降滑跑距离，适配小型通用机场的短跑道起降条件。整机的外形尺寸严格按照真实机型的比例还原，翼展、机身长度、机高、起落架轮距等参数均符合实际机型的地面停放与机库存放边界，可用于通用航空地面教学、机务维修培训的场景演示，也能为轻型飞机的结构设计方案提供直观的参考依据，帮助设计人员快速理解上单翼轻型通用飞机的结构布局逻辑、承力路径设计与各系统的布置思路。
