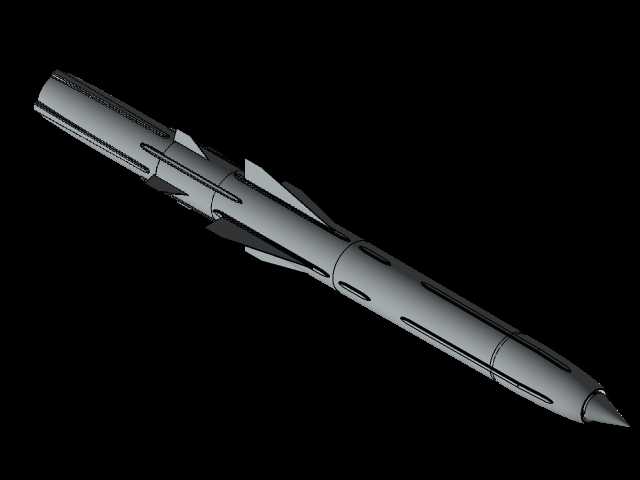

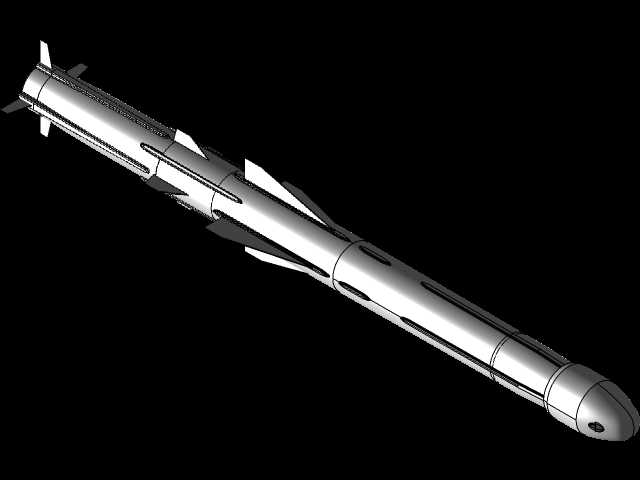

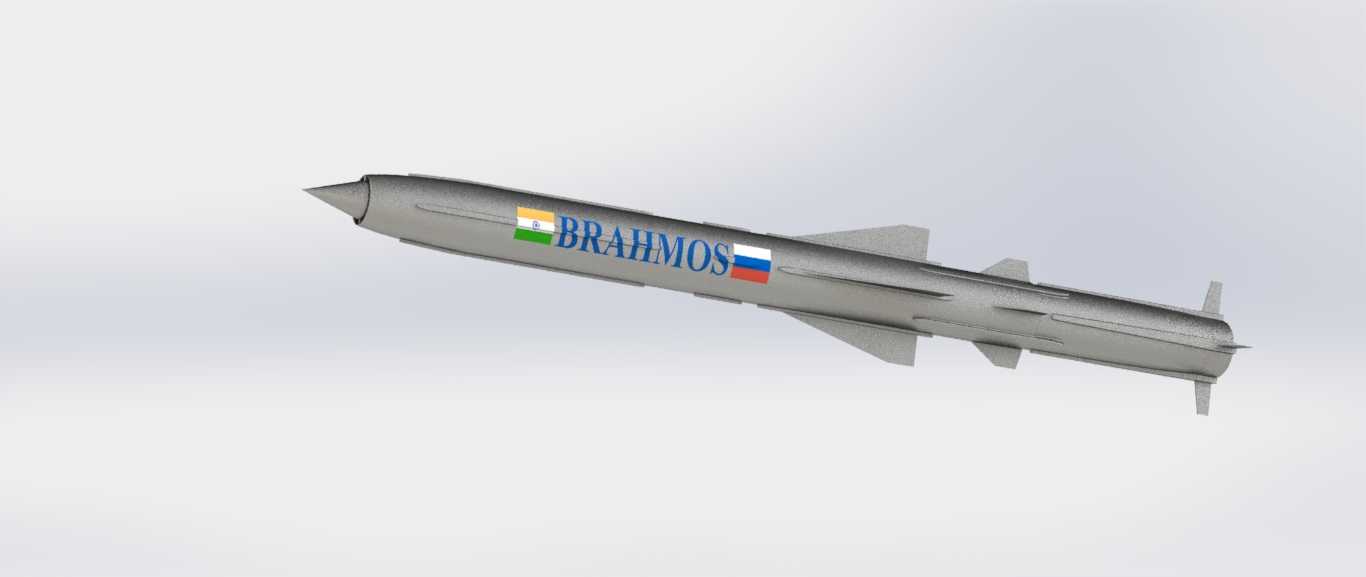

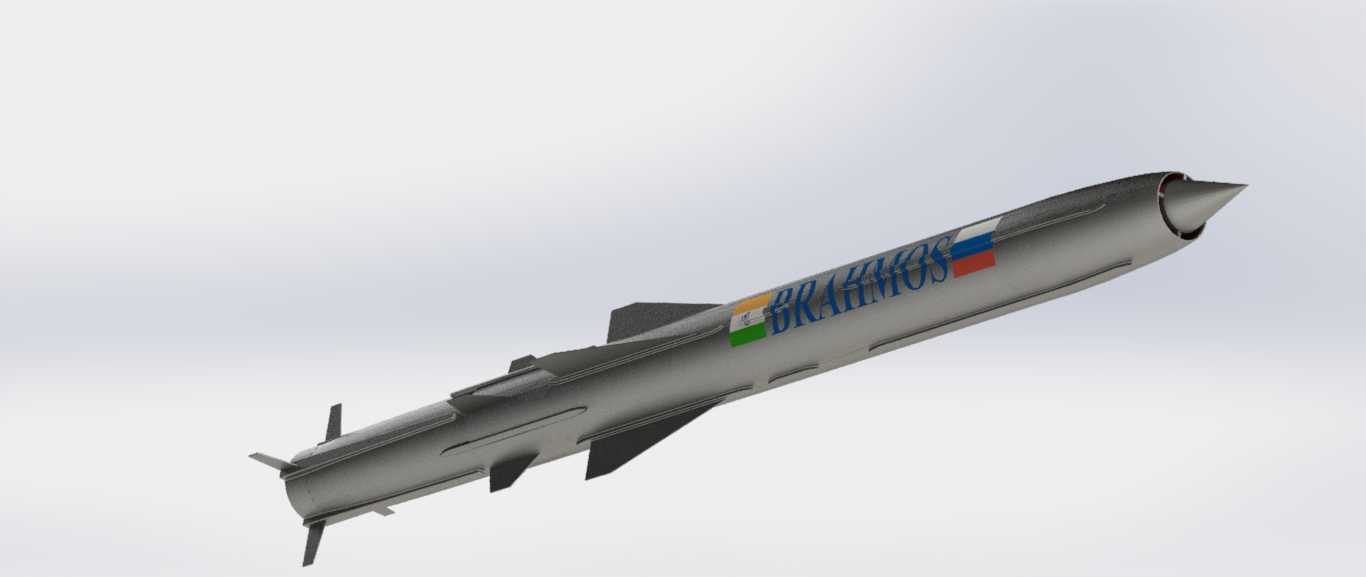

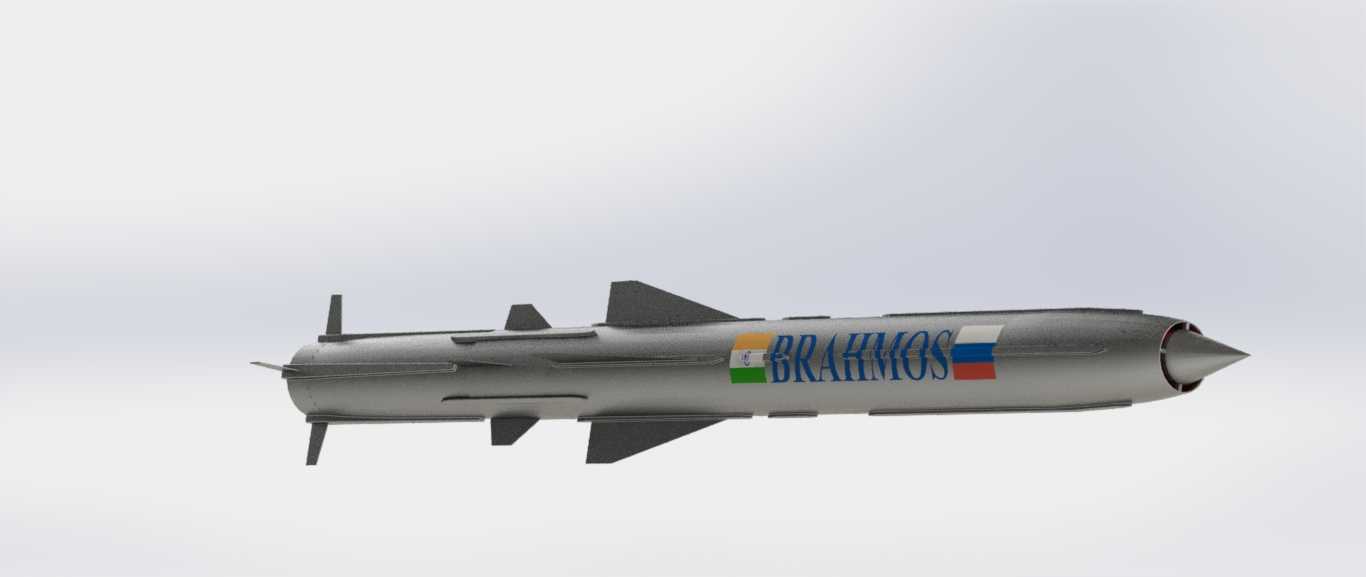

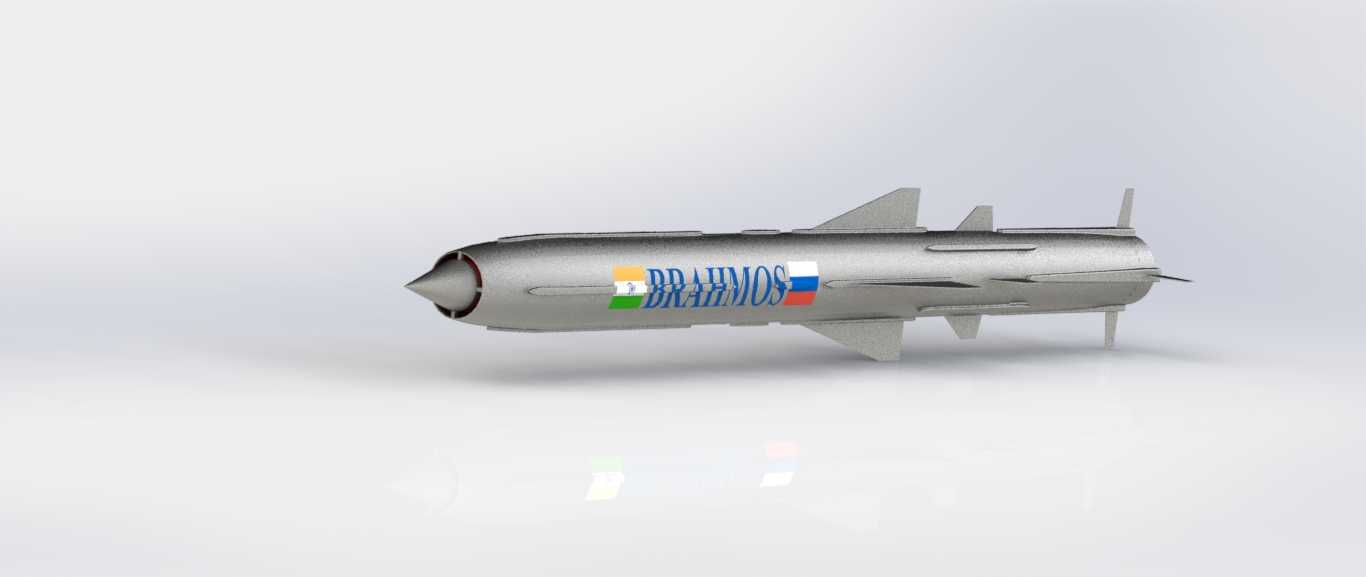

布拉莫斯超音速巡航导弹结构三维建模

本次建模还原的反舰巡航导弹，核心定位是多平台发射的远程精确打击装备，可适配陆基机动发射车、水面舰艇垂直发射单元、空基战机挂架三类搭载场景，建模过程中优先还原了不同搭载场景下的安装接口边界，确保结构尺寸与实际装备的挂载、发射适配要求匹配。从功能特性来看，该型弹体采用梭形尖头减阻设计，弹身中段为圆柱形燃料与战斗部舱段，尾部配置收敛-扩张型冲压发动机喷口，弹身周向布置的四组切尖三角翼主弹翼，搭配尾部四片全动式尾舵，全程匹配超音速飞行阶段的气动配平需求，建模时对弹翼与弹身的连接过渡段做了曲面连续处理，还原实际加工中的铆接装配贴合面特征。弹体头部的进气道中心锥做了可滑动结构的特征还原，对应不同飞行马赫数下的进气道调节功能，确保超音速来流能够以合适的速度进入冲压发动机燃烧室，这部分结构的建模精度直接影响气动仿真的边界条件准确性。弹身表面的标识色块按照实际装备的涂装分区做了曲面贴合处理，没有出现贴图拉伸的问题，弹体上的辅助天线窗口、管路检修口盖都做了独立的实体特征，而非简单的贴图示意，方便后续做结构拆分、装配干涉检查。从安装边界来看，建模时预留了弹体与发射筒适配的定位滑块槽、挂载挂点的接口凸台，弹体总长、弹径、翼展的比例严格按照实际装备的尺寸比例还原，尾舵的偏转角度预留了活动间隙，可直接用于飞行动画的舵面驱动仿真。冲压发动机的舱段做了分层结构设计，从头部进气道到尾部喷口，依次还原了进气调节锥、燃料混合腔、燃烧室、尾喷管调节片的内部结构特征，可直接用于动力系统的结构教学演示。弹体的蒙皮接缝、口盖紧固螺钉的排布都按照实际装备的装配逻辑做了阵列还原，没有出现随意排布的问题，弹翼的翼型采用超音速翼型的薄翼设计，前缘做了小半径倒角处理，匹配高速飞行的减阻需求。在建模过程中，所有曲面都做了曲率连续检查，避免出现曲面褶皱、法线反向的问题，实体特征之间的布尔运算都做了冗余处理，确保模型导入不同仿真软件时不会出现破面、特征丢失的情况，可直接用于气动仿真、结构强度校核、虚拟装配训练等场景。
