OPU光学处理单元外壳结构设计

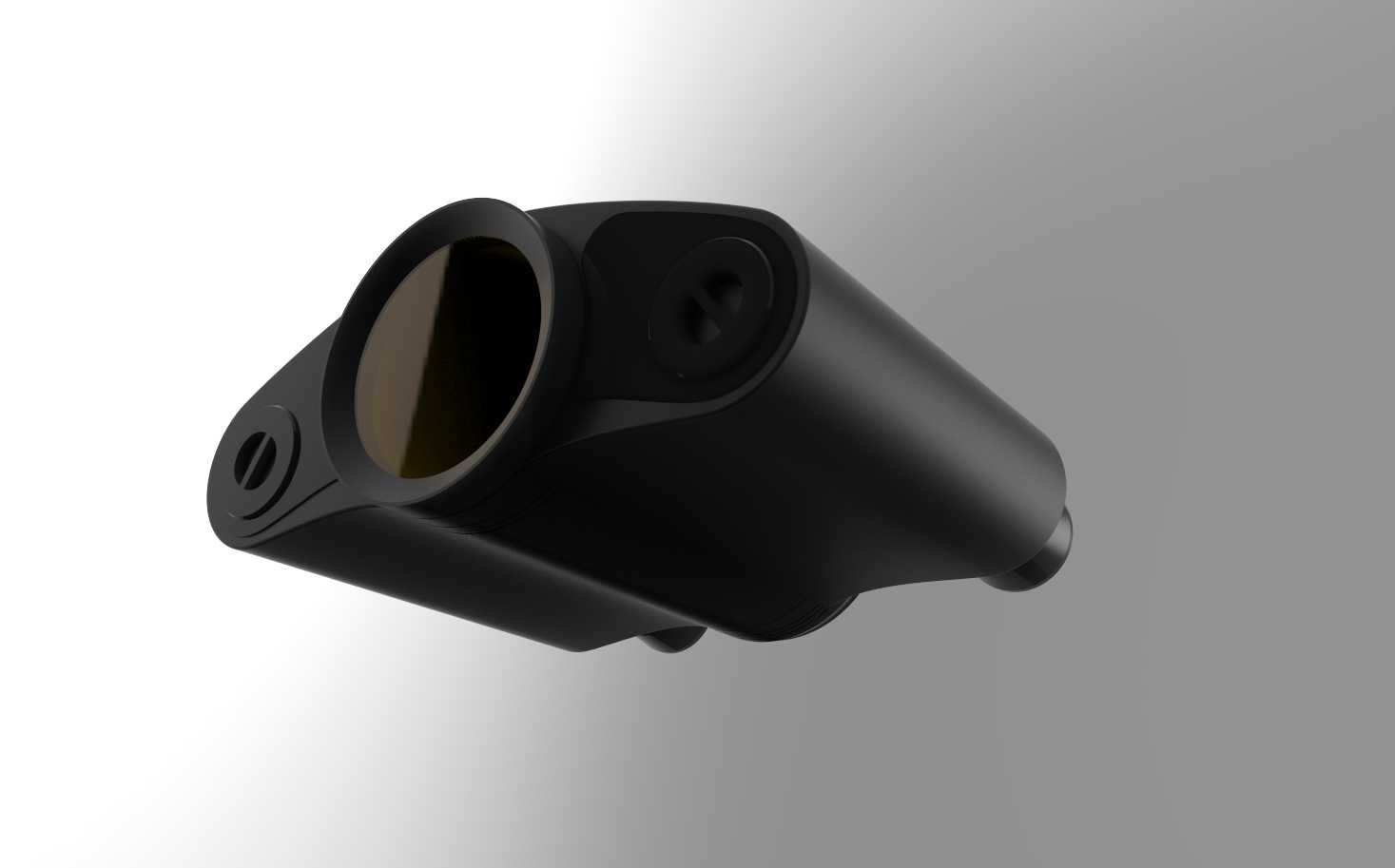

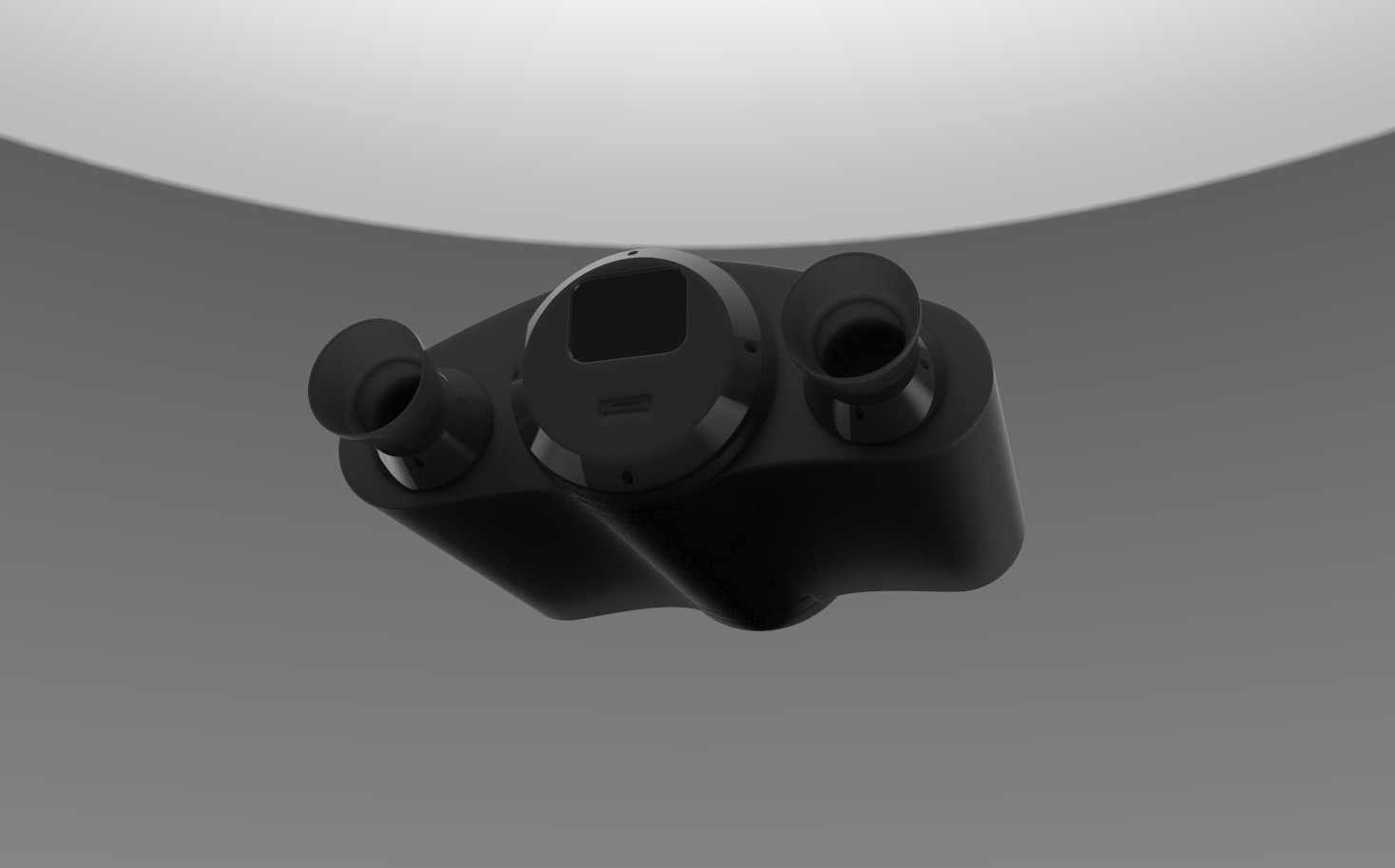

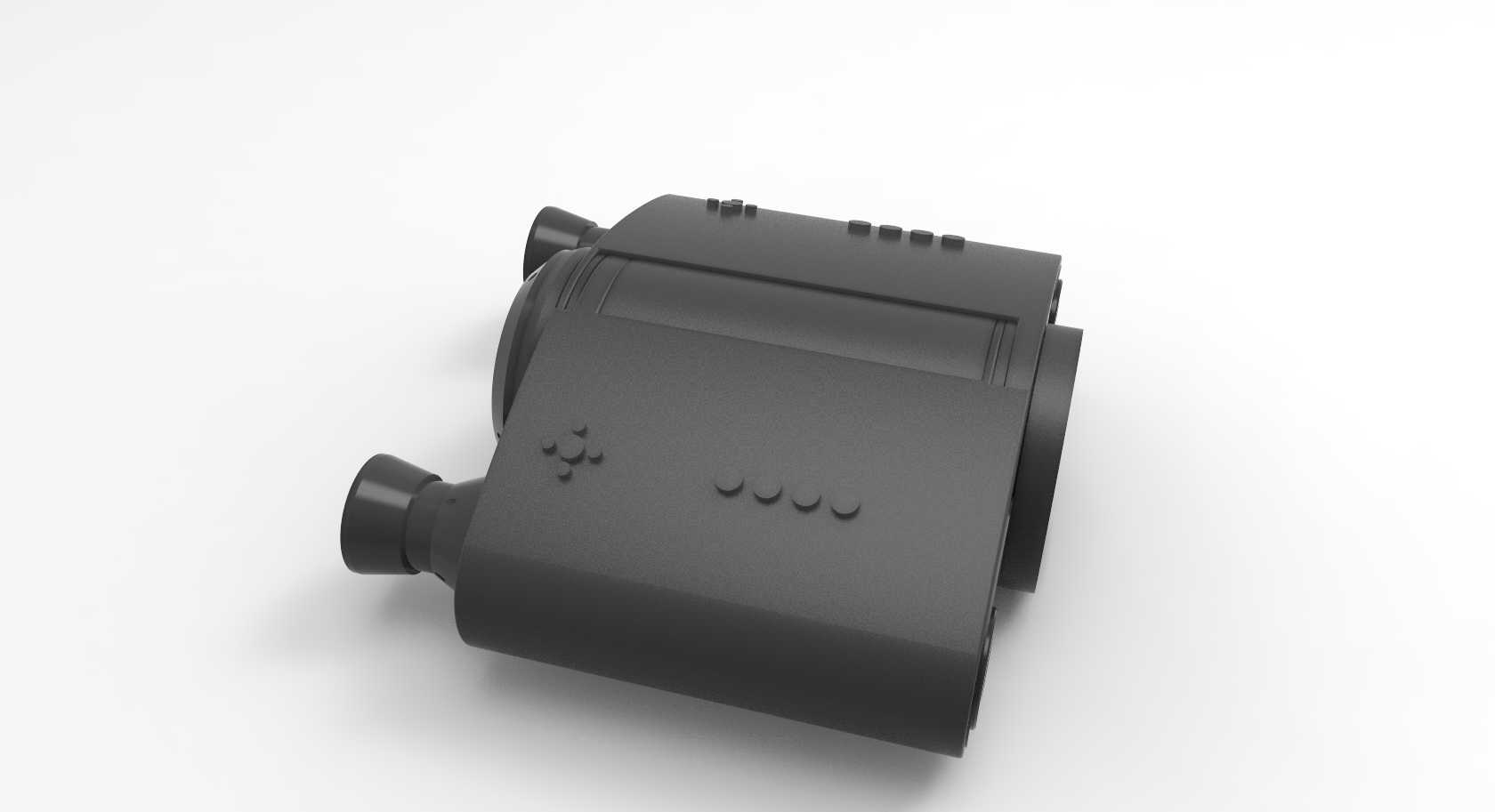

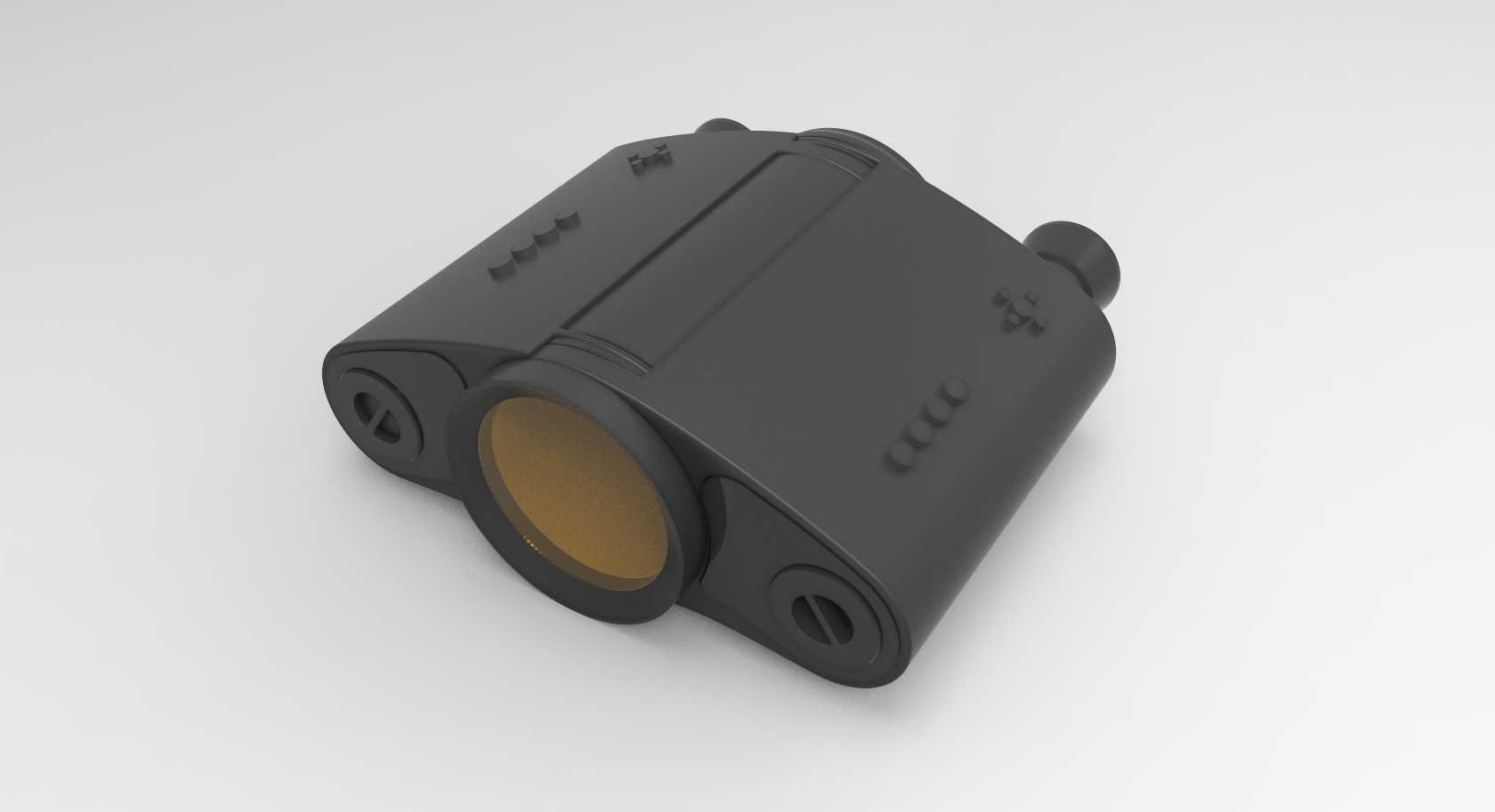

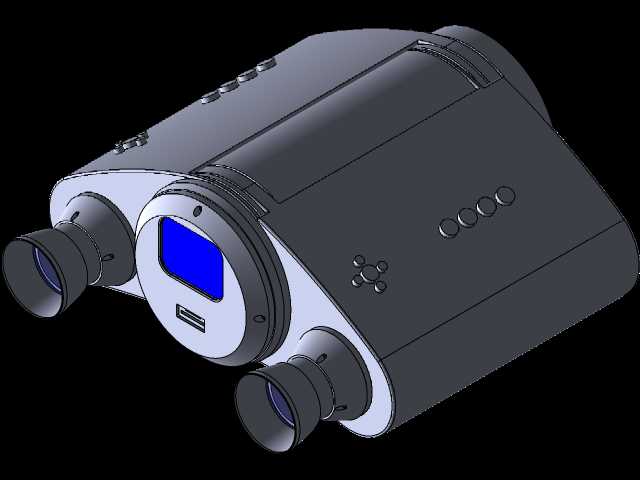

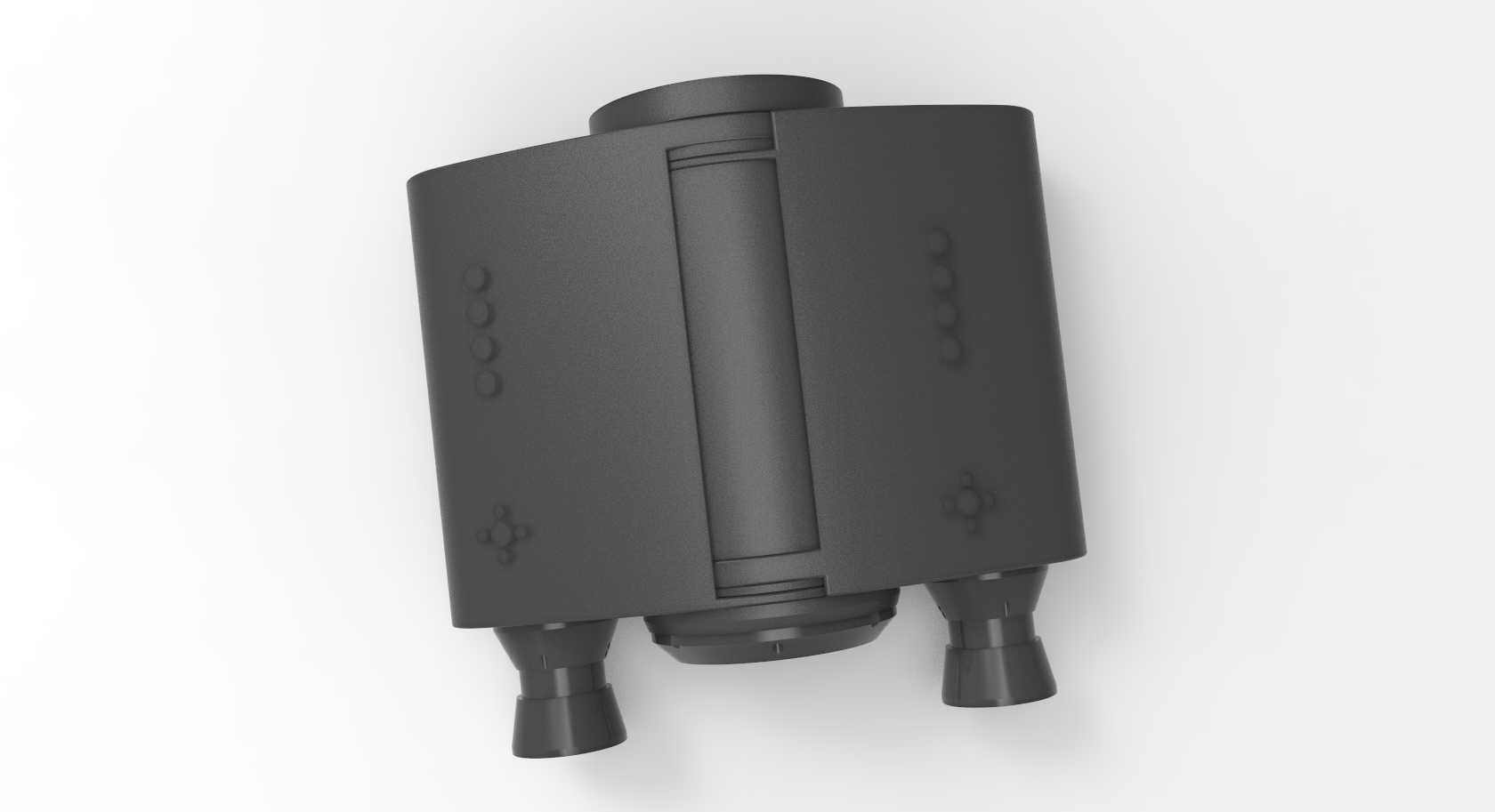

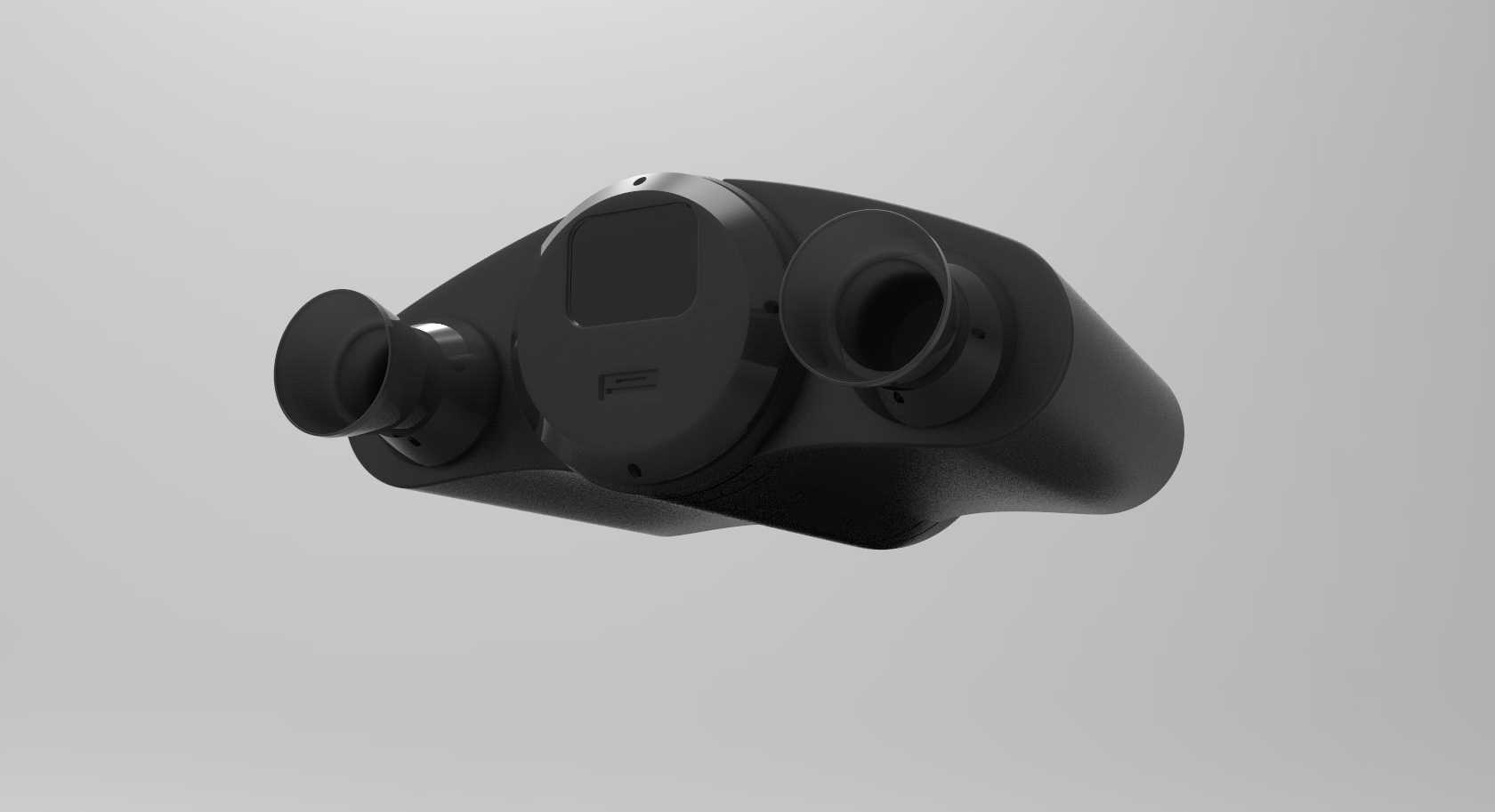

这款OPU光学处理单元的外壳设计，核心围绕光学组件的装配防护与光路适配需求展开，在结构规划阶段首先要匹配内部光学元件的排布逻辑，预留出双光学镜头的安装位与中心传感模块的装配空间，保证各光学元件的光轴同轴度公差控制在合理区间，避免外壳形变影响光路传输精度。从实际应用场景来看，这类光学处理单元多配套于精密光学检测、影像采集类设备中，外壳需要兼顾内部元件的防尘防护、外部安装的适配性，同时还要规避结构件对光路的遮挡，因此在镜头对应位置做了内凹式的筒状延伸结构，既可以给镜头提供侧向防护，也能预留出滤光片、防尘镜片的安装台阶，减少杂散光进入光路对成像质量造成干扰。

设计过程中优先考虑了装配的便捷性，外壳采用上下分壳的结构形式，分模线沿着壳体侧面的曲率过渡带设置，既可以减少注塑生产中的披锋处理工作量，也能让合壳后的接缝处于视觉非核心区域，提升外观整体性。内部设置了多组定位柱与螺丝柱，分别对应内部光学主板、镜头座、传感模块的固定点位，每个固定位的周边都做了加强筋结构，避免螺丝锁附时造成壳体局部形变，挤压内部光学元件造成偏移。考虑到光学设备对内部空间洁净度的要求，壳体合壳位置预留了密封胶条的安装槽，可配合泡棉胶条实现壳体接缝处的密封，减少外界粉尘进入内部附着在光学镜片表面，降低后期设备维护的清洁频次。

外形尺寸方面，整体壳体采用对称式布局，双镜头位的中心距严格匹配内部光学组件的设计参数，壳体背部预留了设备安装的定位凸台与固定孔位，可直接适配对应设备的安装面板，不需要额外增加转接结构。壳体表面做了哑光处理的结构预留，避免光滑外壳反射环境光线对光学采集造成干扰，同时在传感模块对应的外壳位置做了下沉式的窗口设计，可配套安装防护盖板，既不遮挡传感模块的信号传输，也能对核心传感元件提供物理防护。在壁厚设计上，整体采用均匀壁厚设置，转角位置全部做圆角过渡，减少注塑生产中的缩痕、应力集中问题，同时在壳体受力较大的安装位、镜头筒位置局部增加壁厚，提升结构强度，避免安装或使用过程中受外力冲击造成壳体破裂，影响内部光学元件的安全。
