汽车变速器用铝合金齿轮箱端盖结构

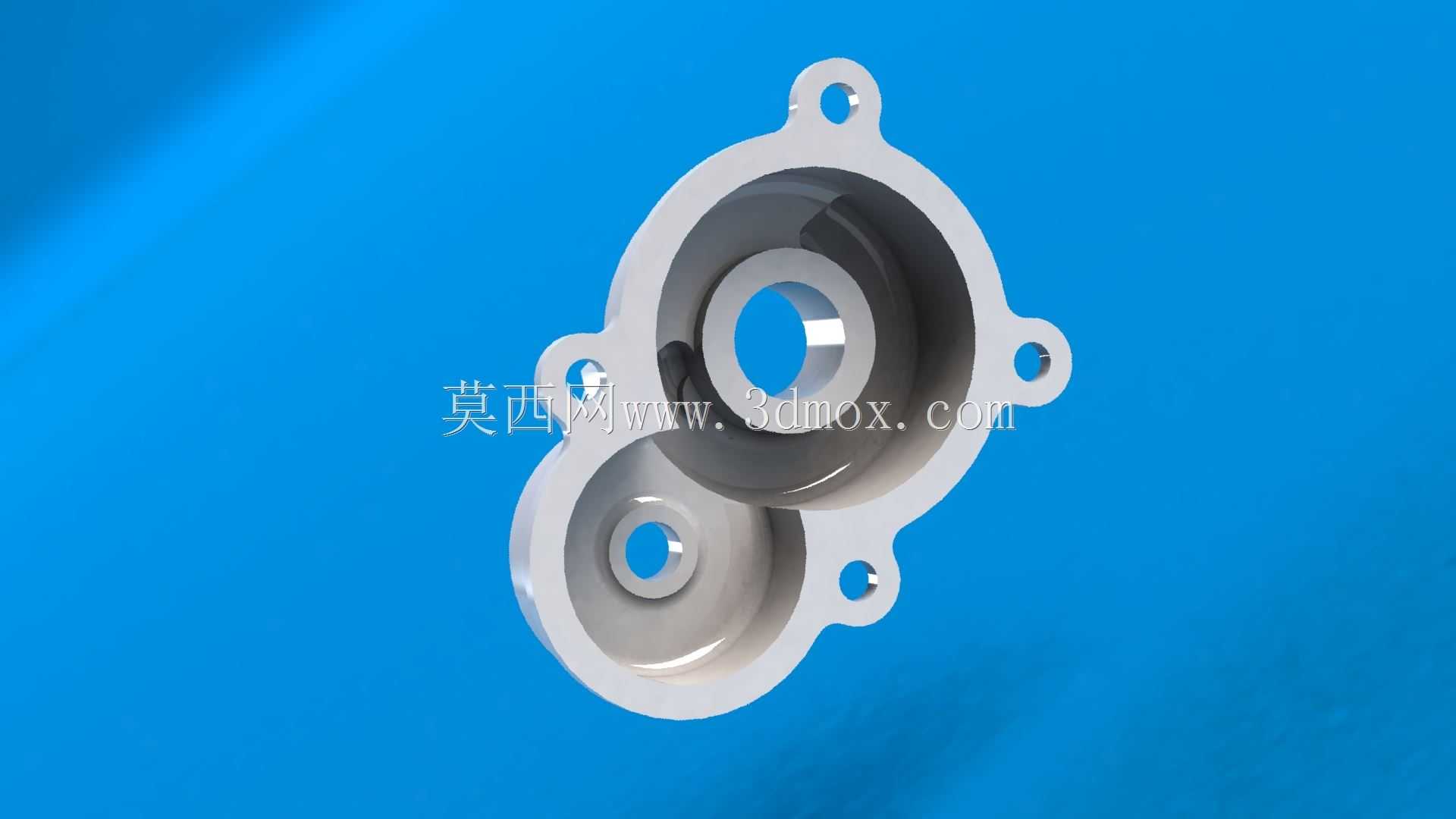

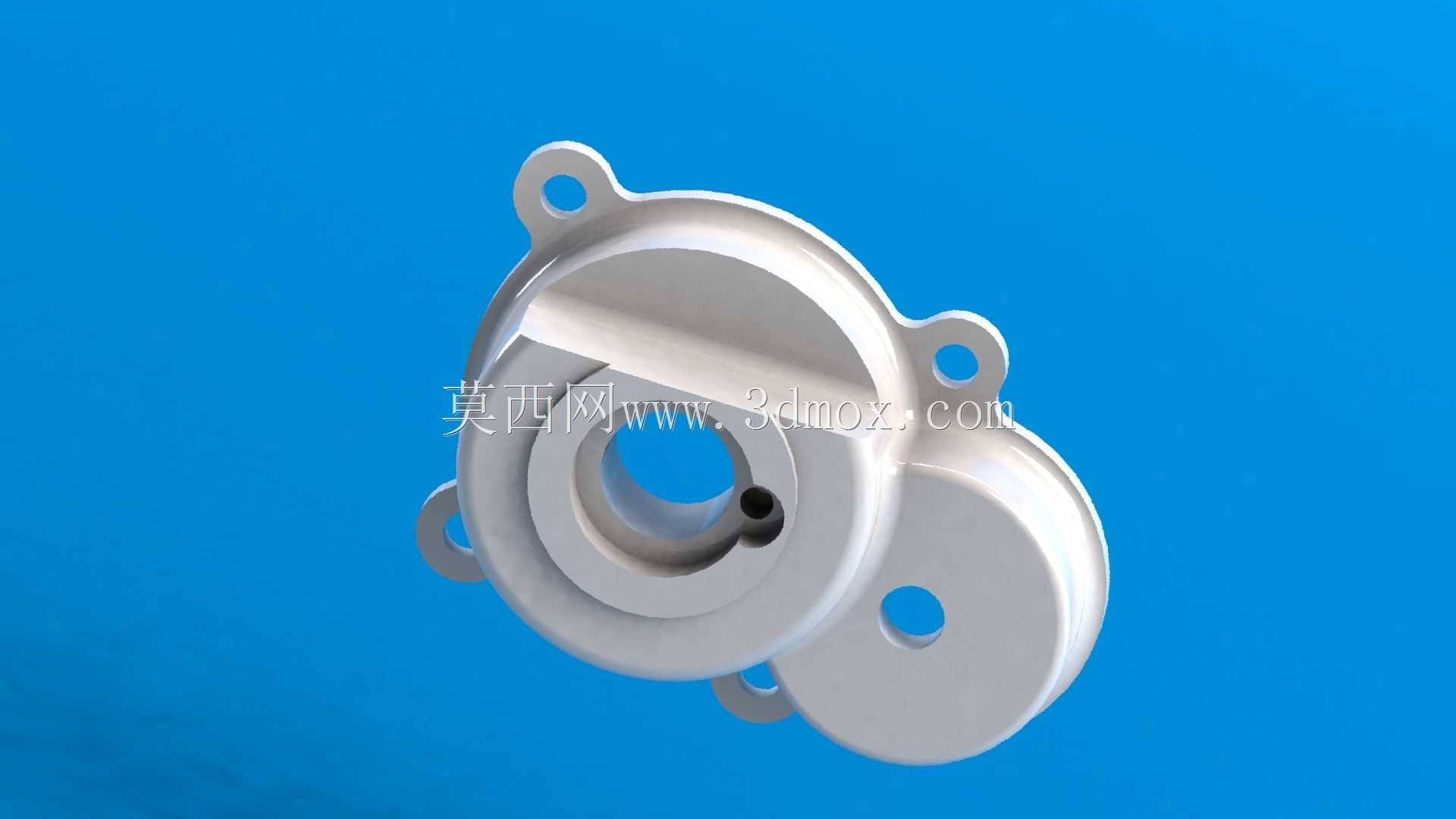

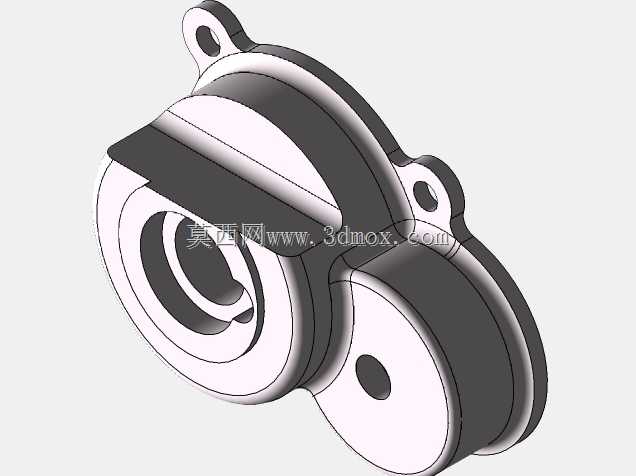

这款齿轮箱端盖是汽车手动变速器传动腔体的核心密封承载构件，日常工况下主要承担腔体密封、轴系定位、传动副防尘防护的作用，在前置前驱乘用车的横置变速器中，这类端盖通常布置在变速器输入输出轴的外侧腔体位置，直接和变速器主壳体通过螺栓紧固连接，配合密封胶圈阻断外界泥水、粉尘进入齿轮啮合腔，同时为轴端轴承提供外圈定位支撑，避免传动过程中轴系出现径向窜动。从结构设计逻辑来看，该零件采用一体化压铸成型的铝合金基材，整体轮廓为非对称异形结构，两个大小不一的圆形腔体分别对应输入轴、中间轴的轴端容纳空间，腔体内部预留的轴承安装台阶同轴度公差控制在0.02mm以内，能保证轴承压装后和轴系的配合精度，减少传动过程中的偏磨异响。零件周向均匀分布的四个安装凸耳，每个凸耳都做了局部加厚处理，凸耳上的通孔直径匹配M6紧固螺栓的安装尺寸，凸耳背面和壳体贴合的面做了铣平加工，平面度公差不超过0.01mm，保证紧固后密封面的压紧力均匀，不会出现渗油漏油的问题。在实际装车场景中，这类端盖的安装边界需要和周边的离合器壳体、换挡操纵机构预留至少3mm的安全间隙，避免车辆行驶过程中因动力总成悬置振动出现干涉摩擦；零件外侧的减重凹槽设计，在保证结构强度满足1.5倍额定冲击载荷的前提下，尽可能降低了零件自重，符合乘用车传动部件轻量化的设计趋势。腔体内部的圆弧过渡结构全部采用R3以上的圆角，既避免压铸过程中出现应力集中导致的零件开裂，也能减少齿轮运转过程中搅油时的油液阻力，提升变速器整体传动效率。设计这类零件时，需要优先匹配主壳体的安装孔位坐标，再反向推导轴承安装位的深度尺寸，同时要兼顾密封槽的布置位置，保证O型圈压缩量控制在合理区间，既不会因为压缩量过大导致密封圈过早老化，也不会因为压缩量不足出现密封失效。
