减压阀用异形多孔金属密封端盖结构

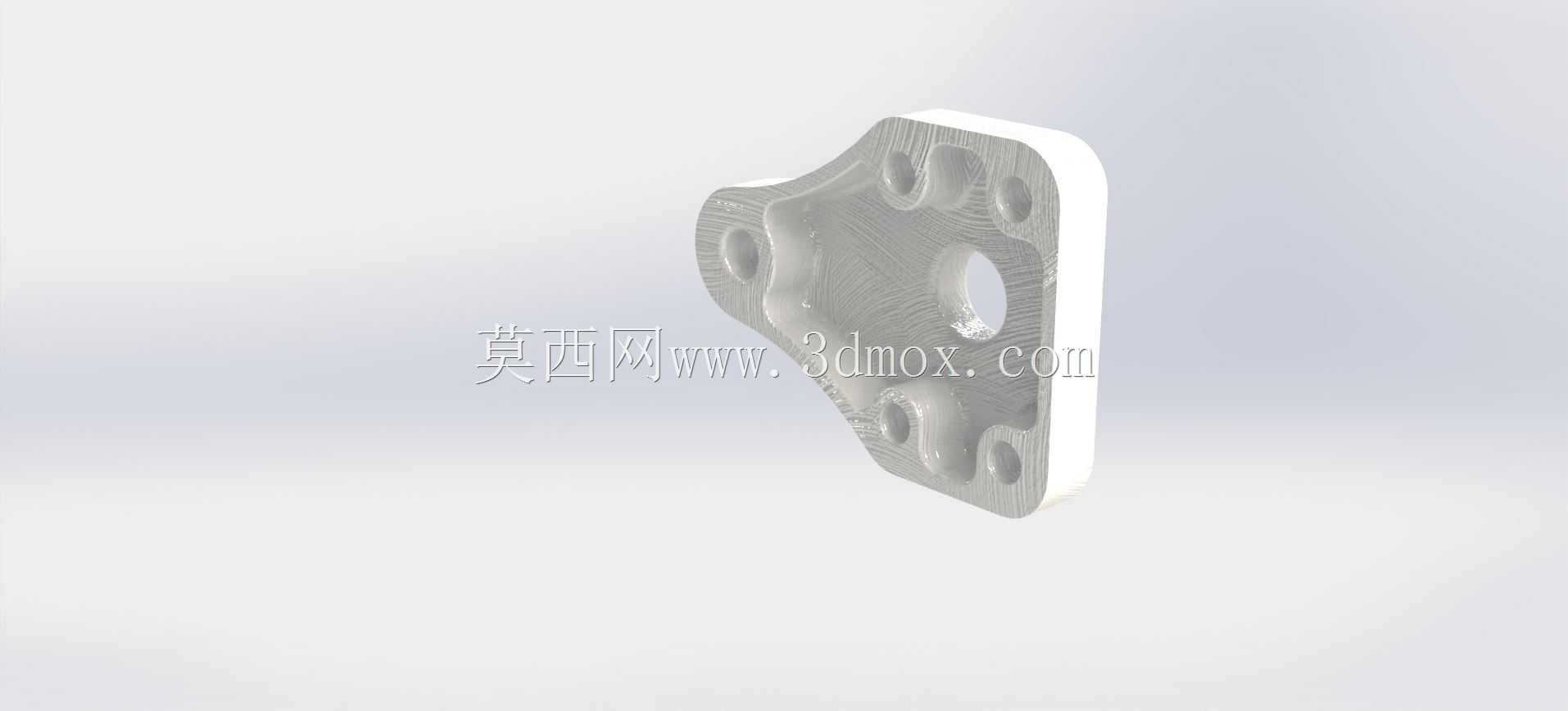

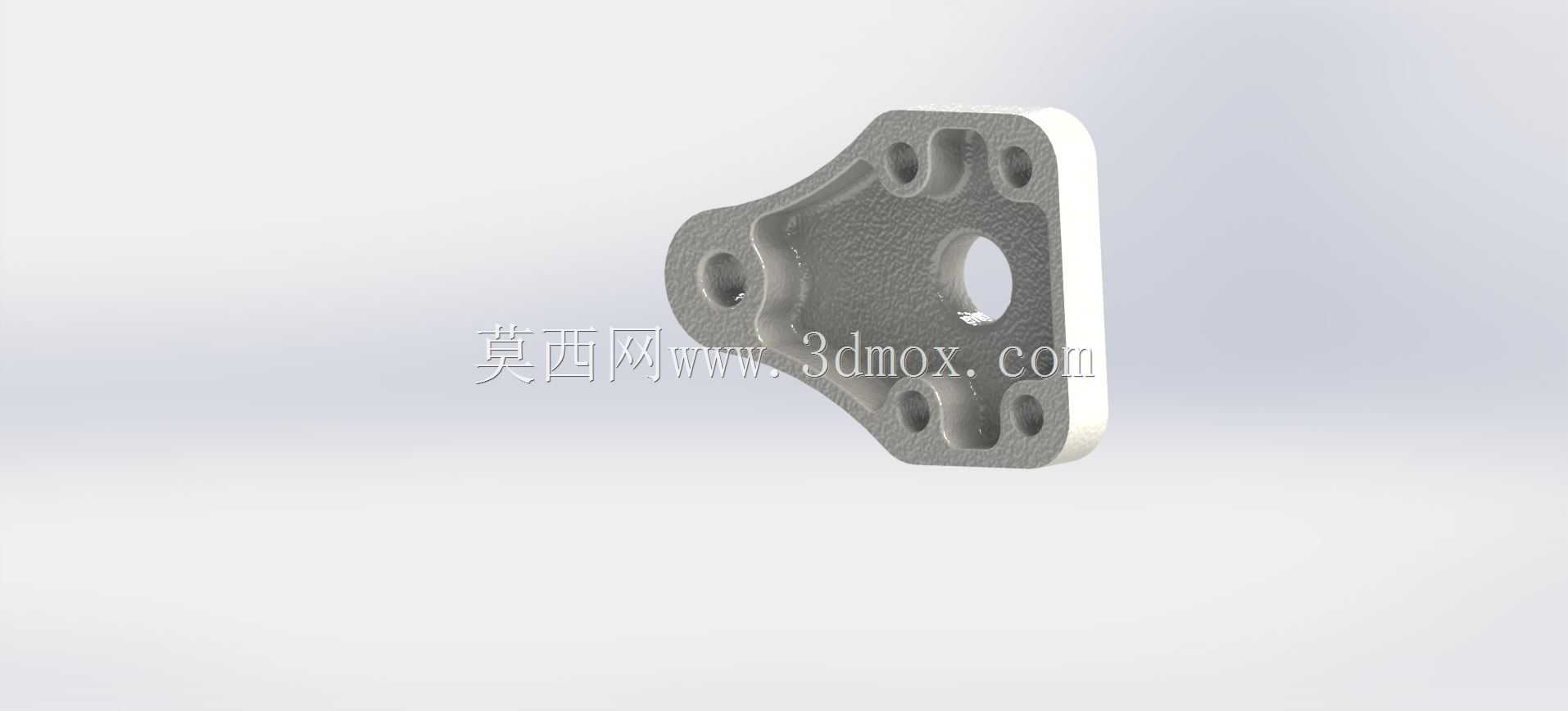

　　这款金属端盖主要应用在流体管路系统的减压阀端部，承担腔体密封、内部元件定位以及外部安装对接的多重作用，在工业给排水、气动控制回路、小型液压调压单元里都能见到这类结构的身影。不同于常规圆形平端盖，该零件采用异形轮廓设计，整体轮廓顺着减压阀内部流道的避让需求做了切边处理，不会和相邻的管路接头、调节旋钮产生安装干涉，在紧凑的阀组集成安装场景里，能有效节省布置空间，减少阀组整体的占用体积。

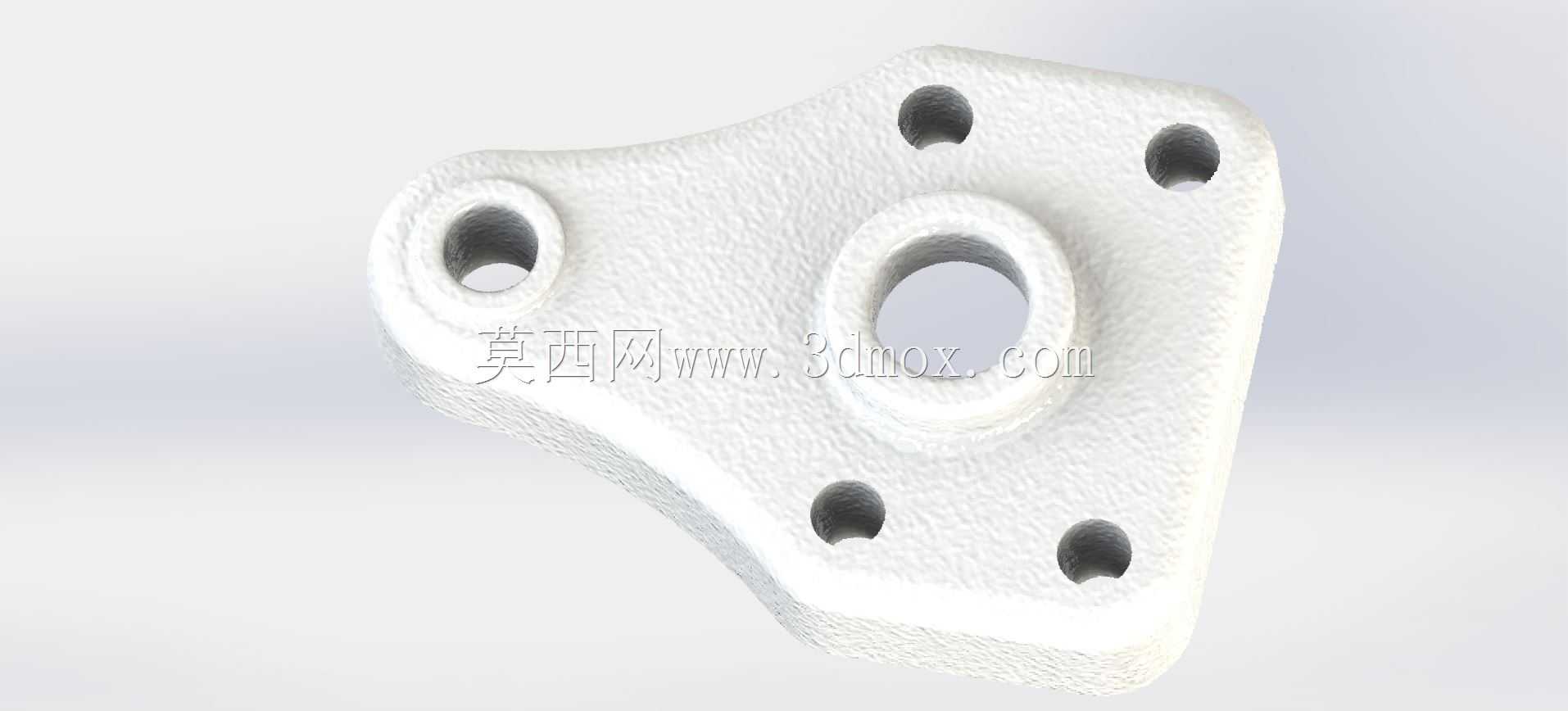

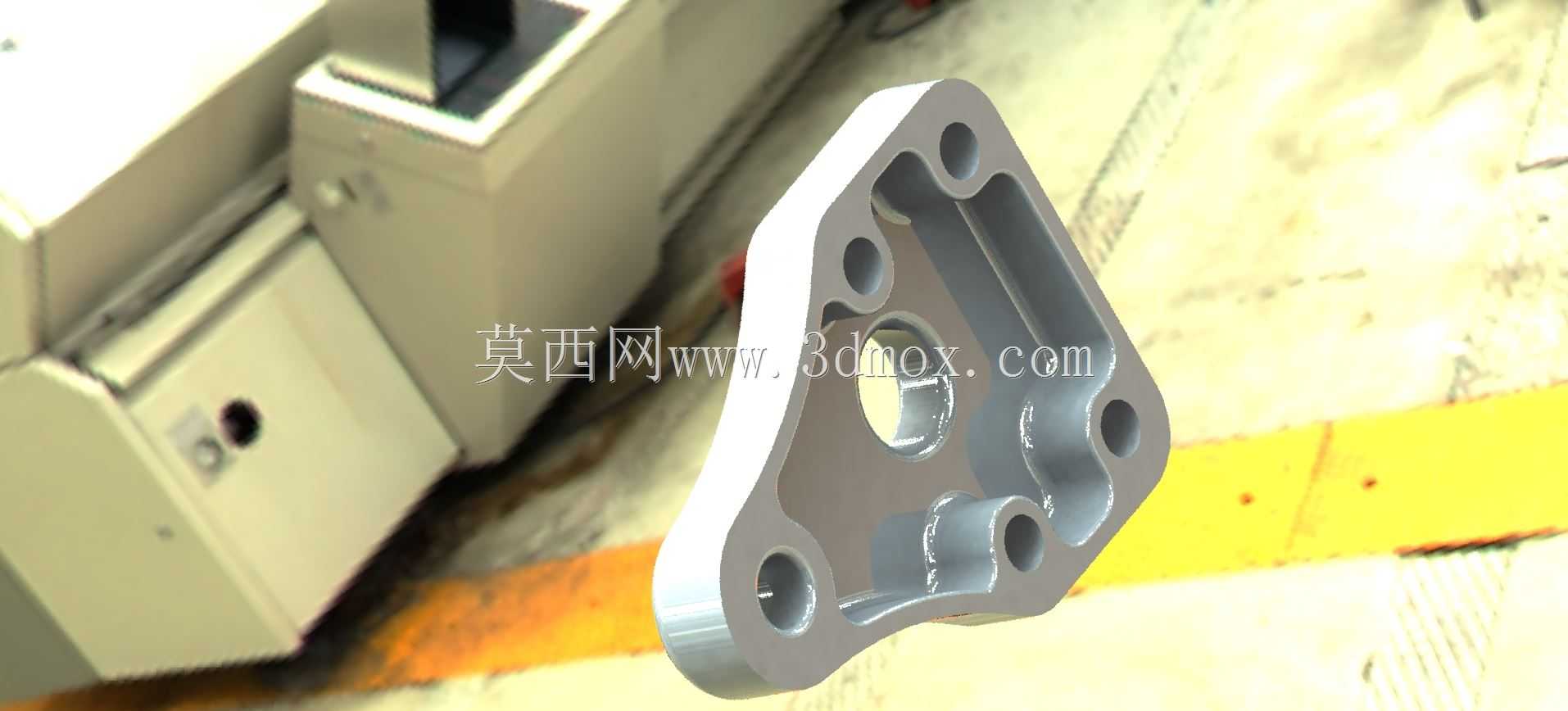

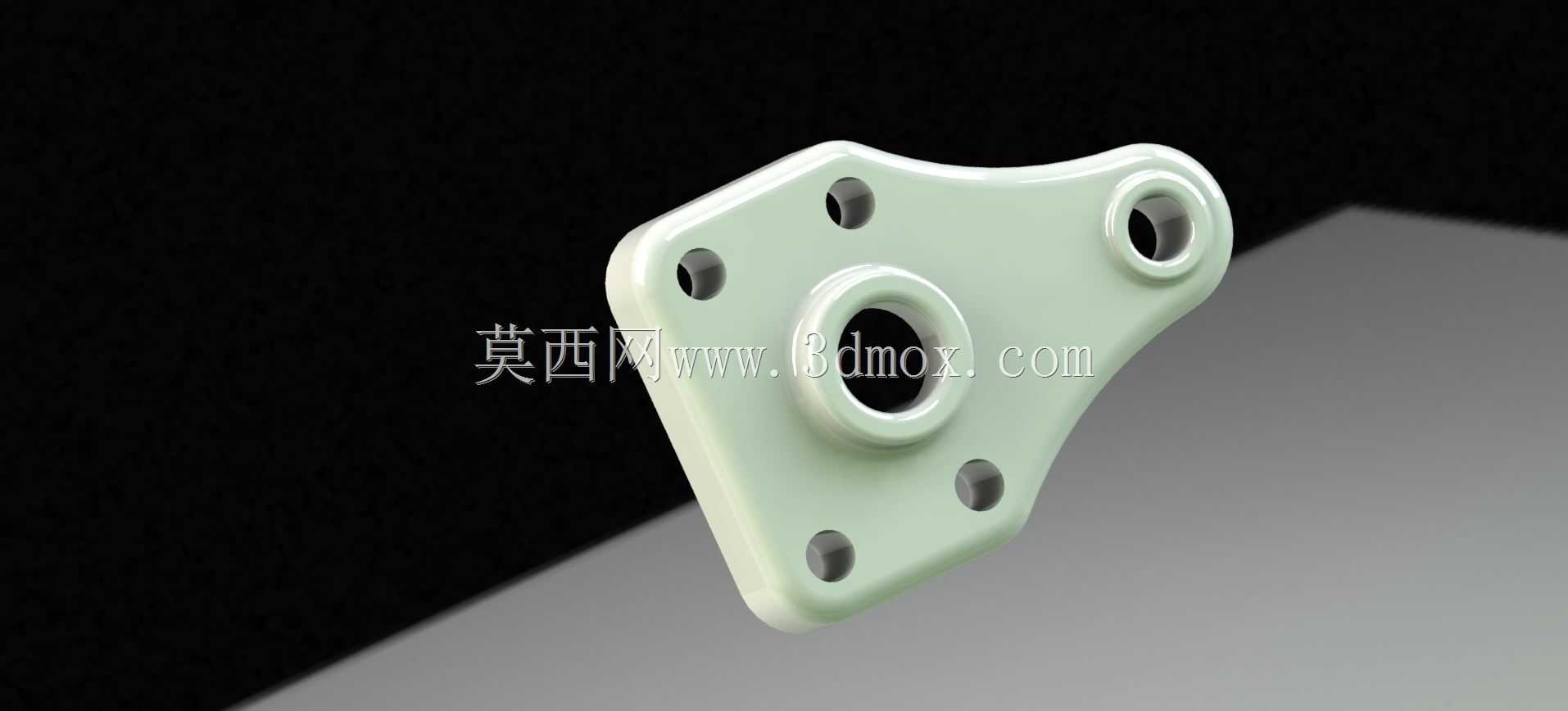

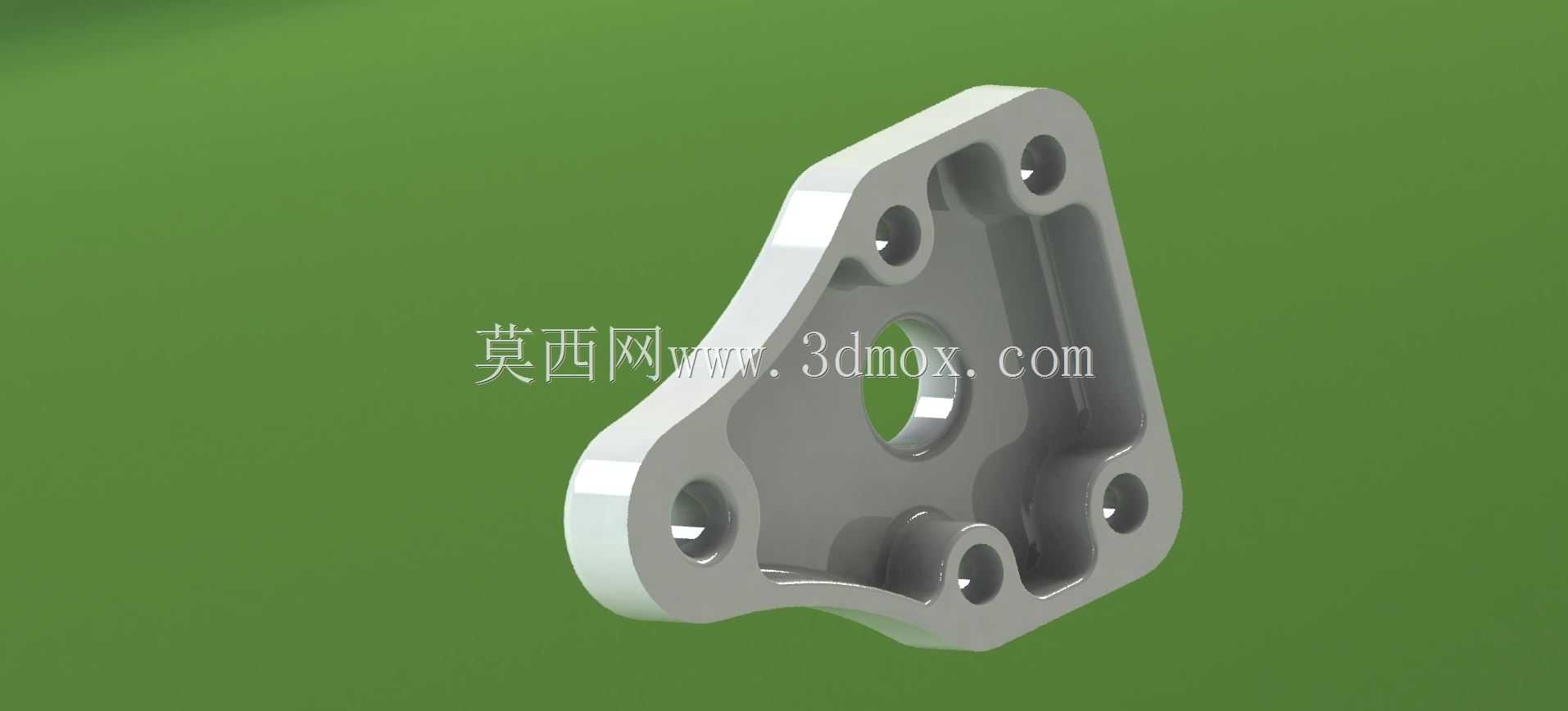

　　从功能特性来看，端盖本体上分布的多个通孔分为两类，其中沿外缘均匀分布的五个沉孔是安装固定孔，用来穿设螺栓将端盖压紧在减压阀阀体上，沉孔设计可以让螺栓头部完全埋入端盖表面，不会突出在外造成剐蹭或者额外的空间占用；中心位置的大通孔是流体导通或者调节杆穿设的通道，孔口做了倒角处理，既可以在装配时引导密封件顺利就位，也能去除机加工后的锐边避免割伤密封胶圈。端盖内侧设置的加强筋顺着安装孔的连线分布，在不增加整体壁厚的前提下提升了端盖的结构刚性，当阀体内存在流体压力波动时，加强筋可以分散端盖承受的压力载荷，避免端盖出现变形导致密封面失效渗漏。

　　设计过程中首先要匹配减压阀阀体的对接端面尺寸，端盖的密封面平面度需要控制在合理范围内，保证和阀体对接时密封胶圈能均匀受压，不会出现局部压合不实的问题。异形轮廓的每个切边位置都对应阀体上的相邻部件轮廓，建模时需要同步核对周边零件的装配间隙，保证端盖安装后和周边零件保留至少0.5mm的安全间隙，避免设备运行过程中因为振动产生摩擦异响。安装孔的位置度公差需要严格控制，确保和阀体上的螺纹孔完全对中，避免装配时螺栓出现别劲的情况，长期受力不均导致螺栓断裂或者螺纹滑牙。

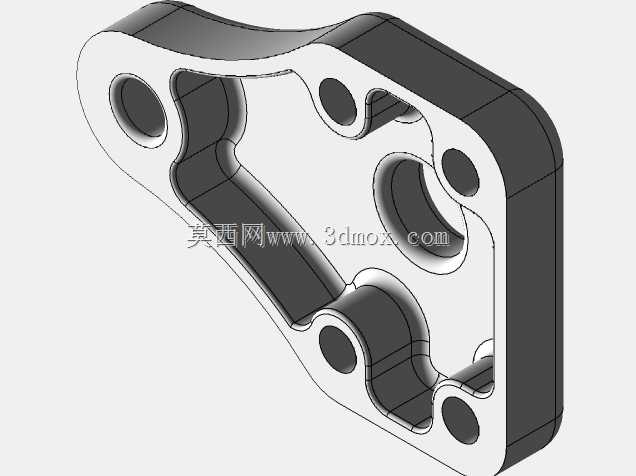

　　端盖的厚度设计兼顾了耐压需求和轻量化要求，主体壁厚根据减压阀的额定工作压力做匹配，在承受额定压力时端盖的最大变形量控制在密封件允许的补偿范围内，不会因为变形量过大导致密封失效。内侧的凹槽结构是用来容纳减压阀内部的复位弹簧或者调压膜片边缘，凹槽的深度和直径尺寸需要和内部元件的尺寸精准匹配，保证内部元件安装后不会出现窜动，维持调压过程的稳定性。外侧表面做了平滑过渡处理，没有突兀的棱角，既方便生产过程中的脱模或者机加工走刀，也能在后期做表面处理时保证涂层均匀覆盖，提升零件的防锈耐腐蚀能力。

　　在实际装配场景中，这类端盖的安装顺序需要先将内侧的密封件、内部功能元件依次就位，再对齐安装孔逐步拧紧螺栓，拧紧过程要遵循对角交替的顺序，保证端盖各个位置的压合力均匀，避免单侧受力过大导致端盖翘曲。日常维护拆解时，因为端盖的异形轮廓没有专门的扳手卡位，只需要松开全部螺栓后即可通过外缘的缺口位置撬动取下，不会因为长期受压粘连导致拆解困难。针对不同的输送介质，端盖可以选择不同的金属材质加工，输送普通水介质时可以选用压铸铝合金做表面氧化处理，输送有腐蚀性的流体时则可以更换为不锈钢材质，整体结构不需要做大幅调整就能适配不同的工况需求，具备较强的通用性。
