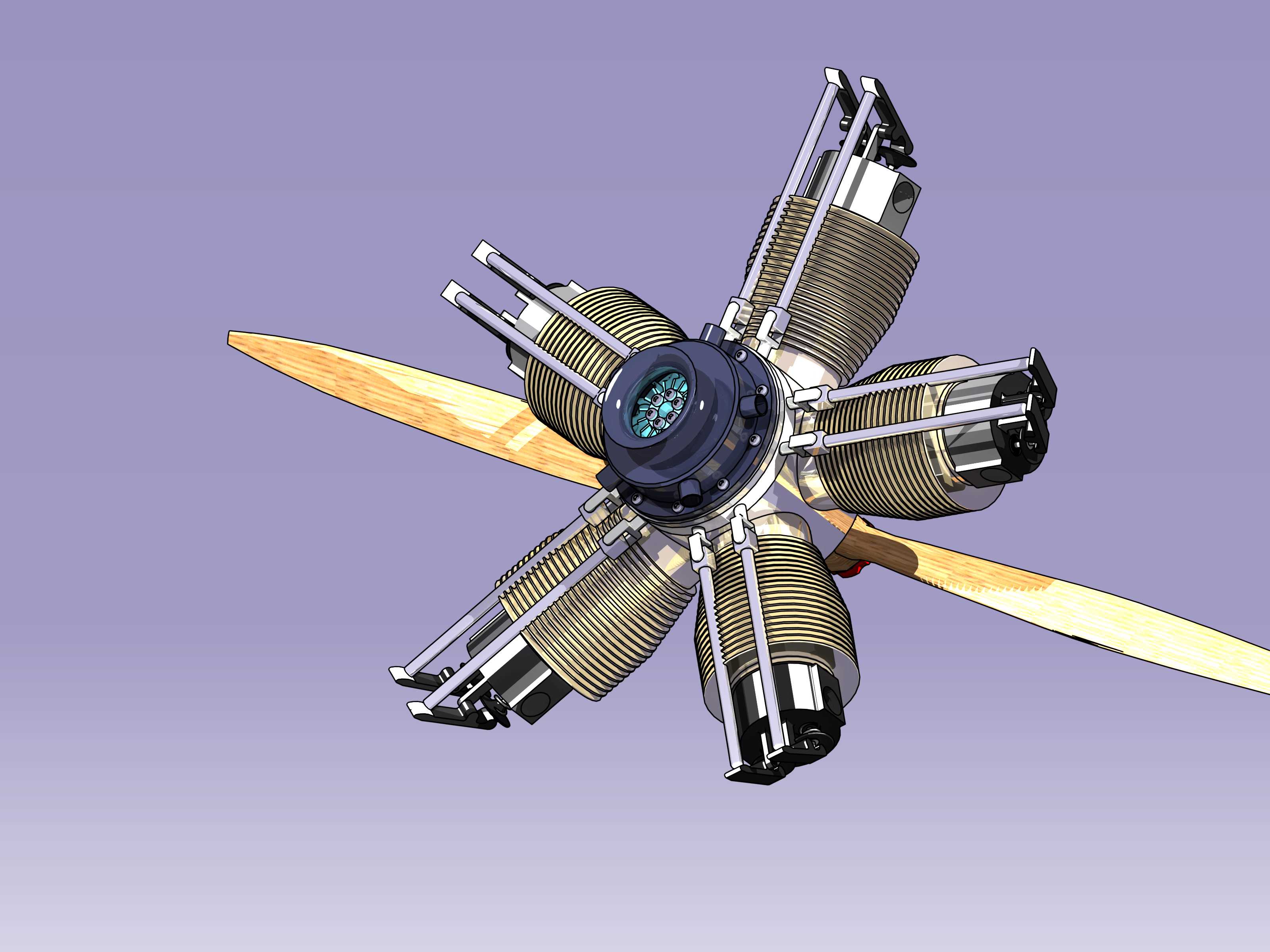

五缸星型航空活塞动力装置结构设计

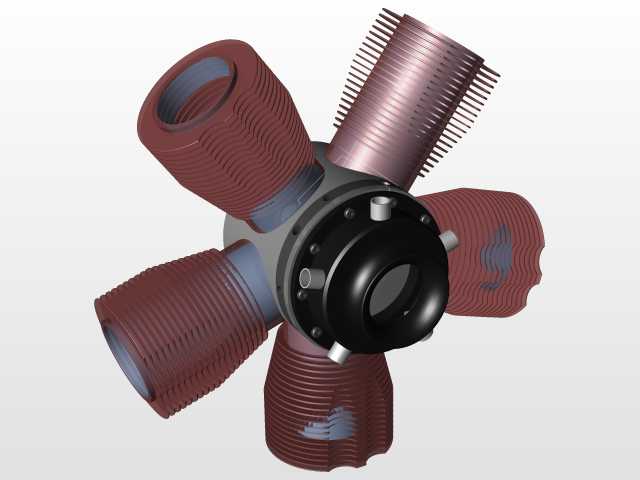

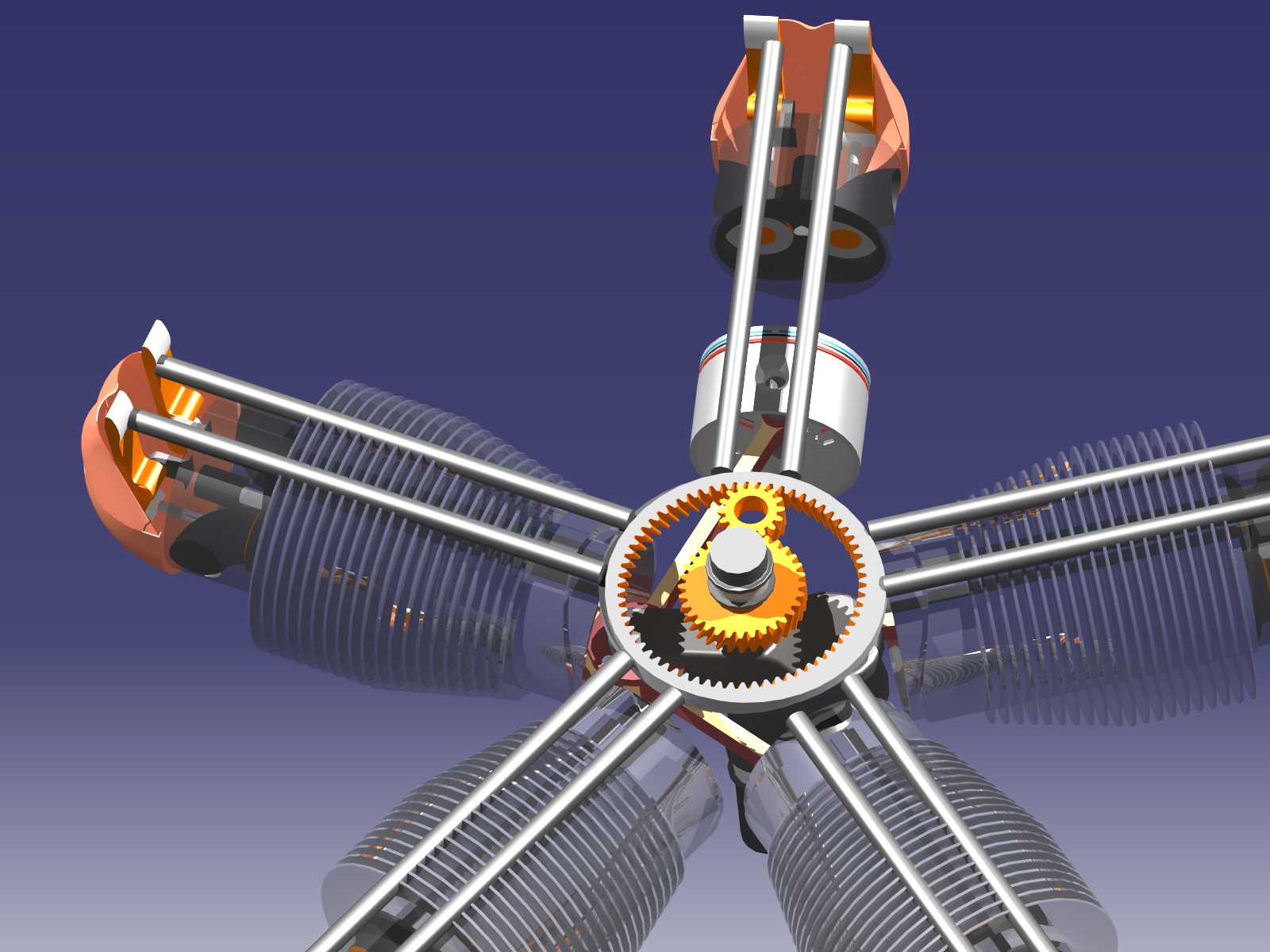

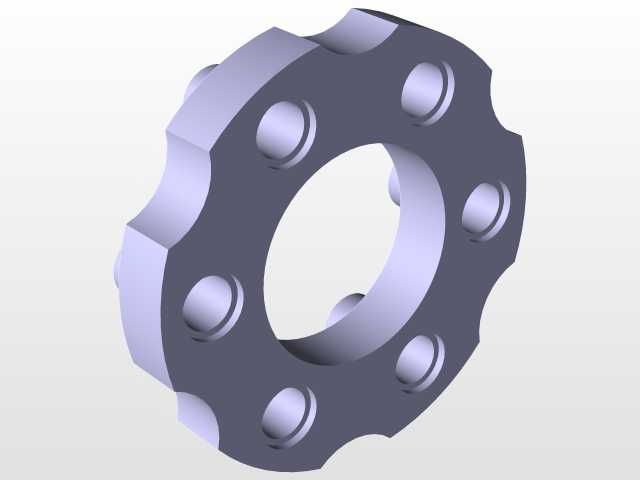

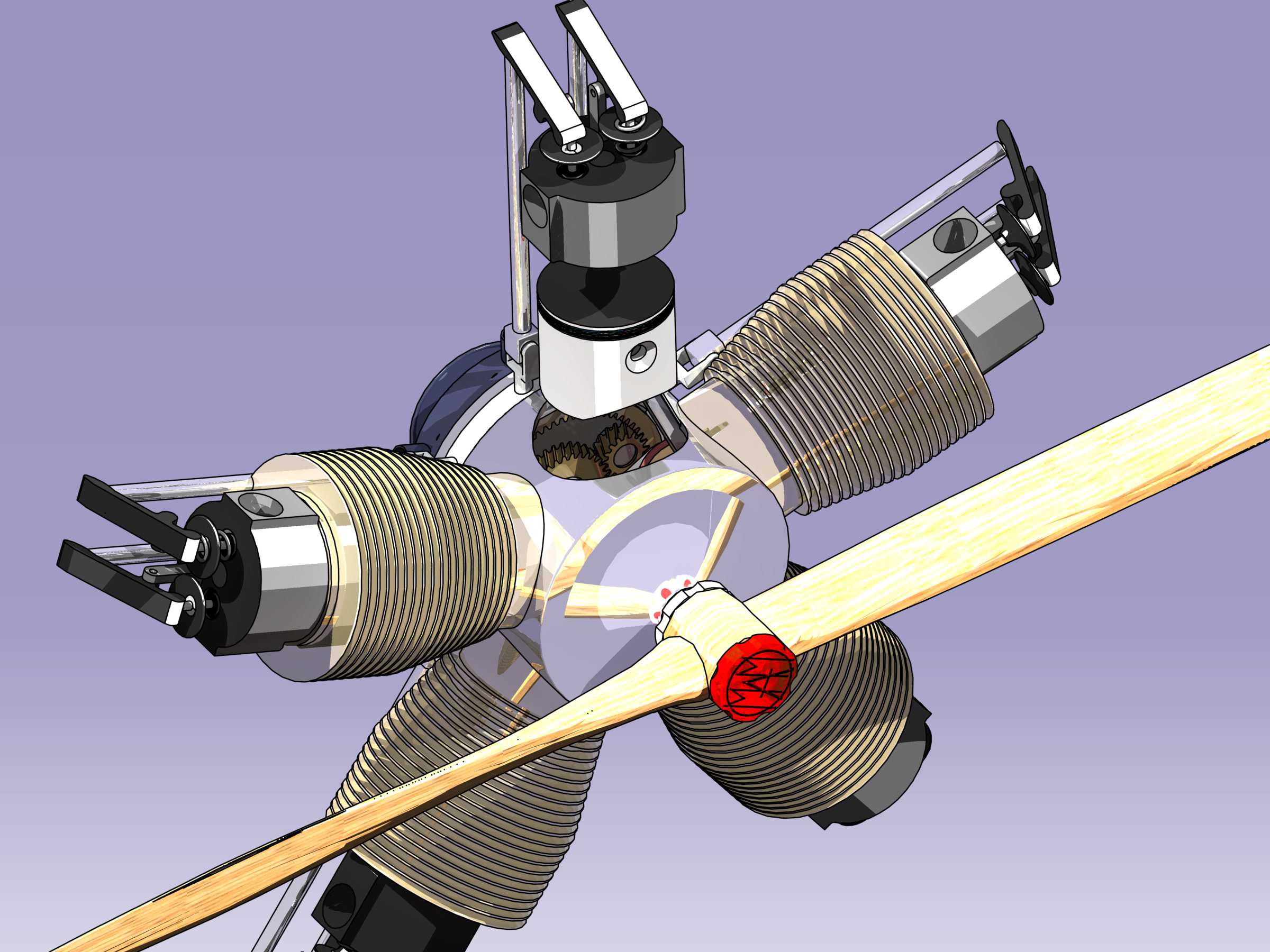

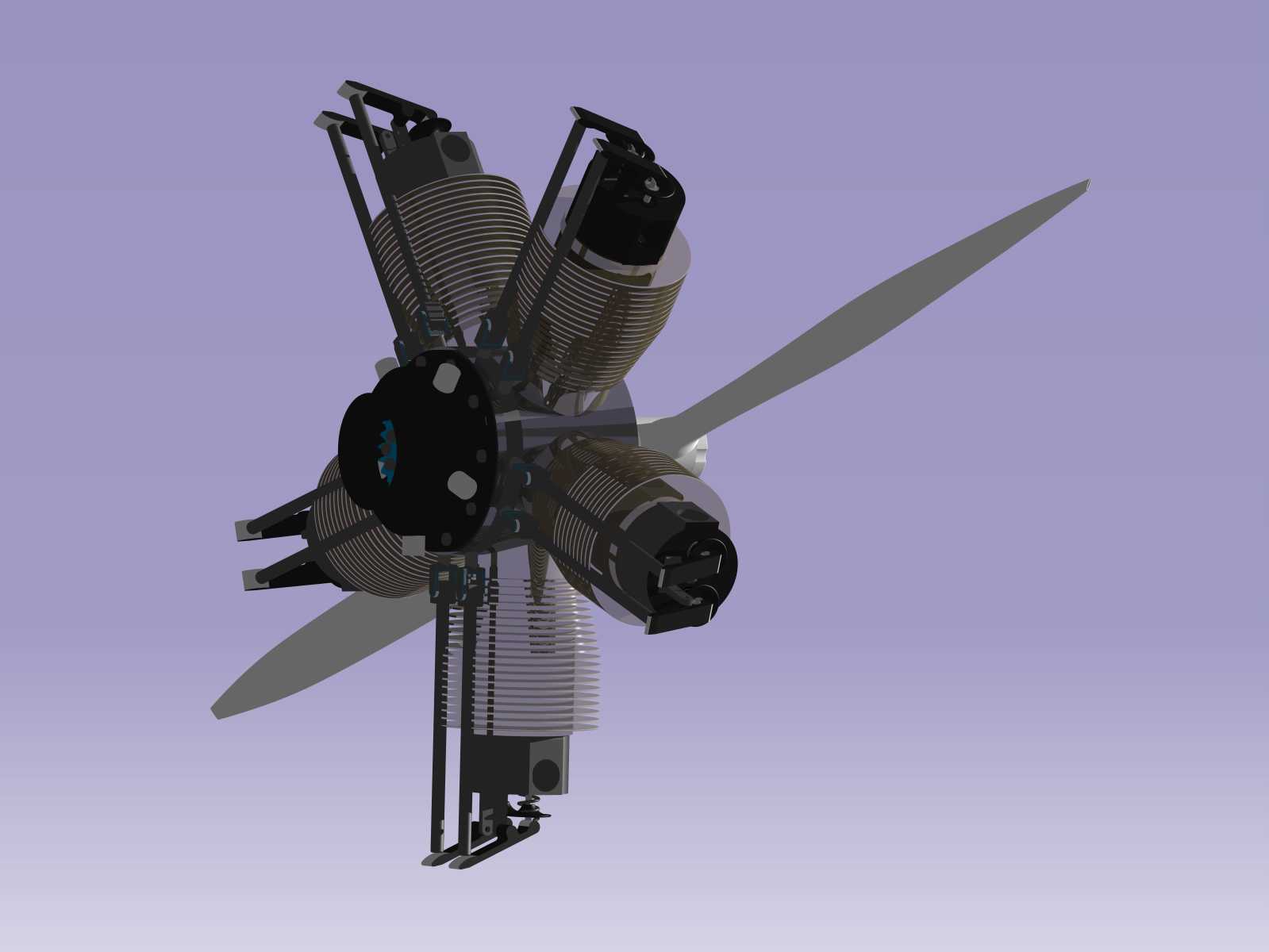

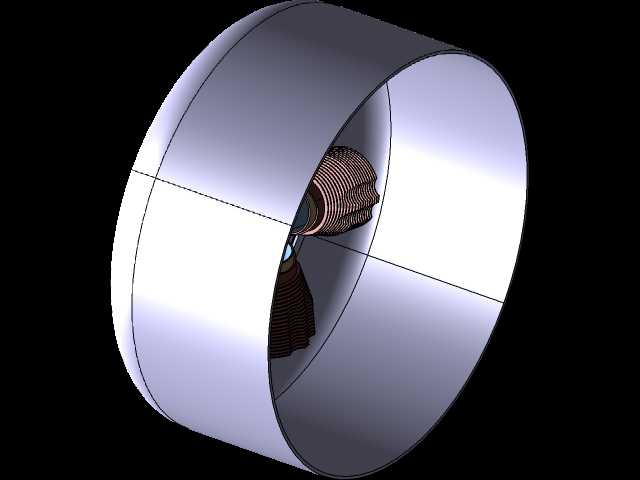

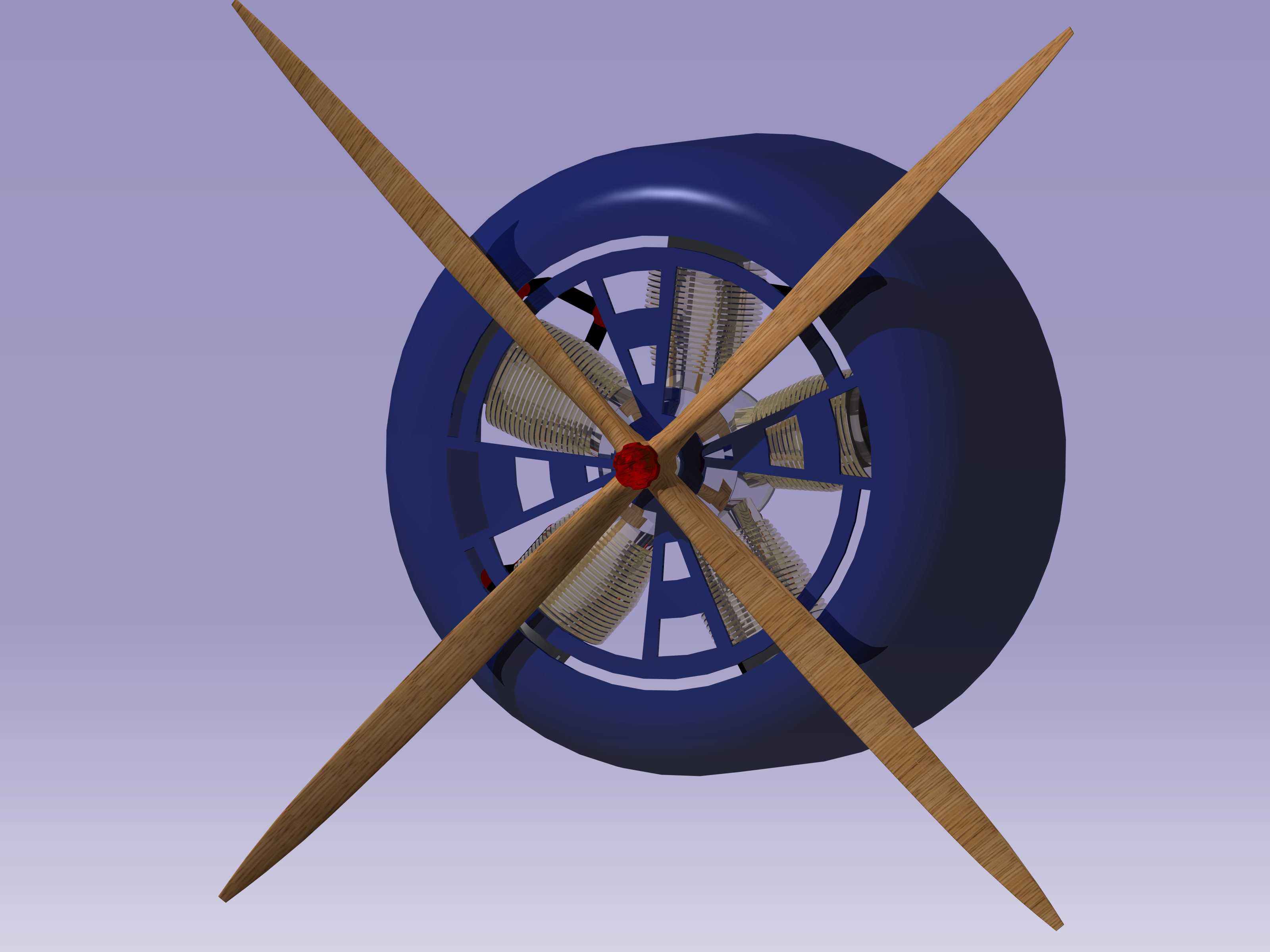

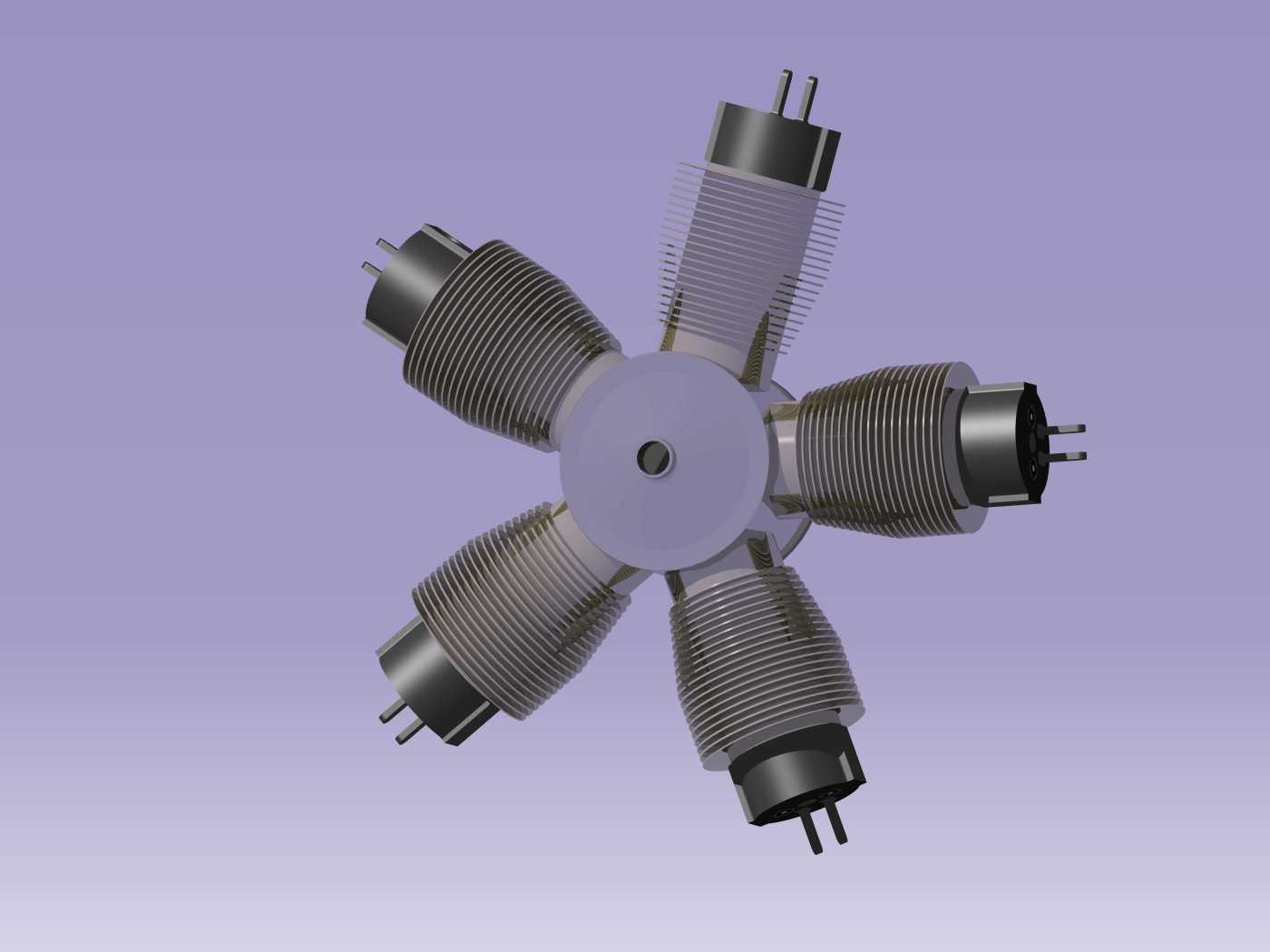

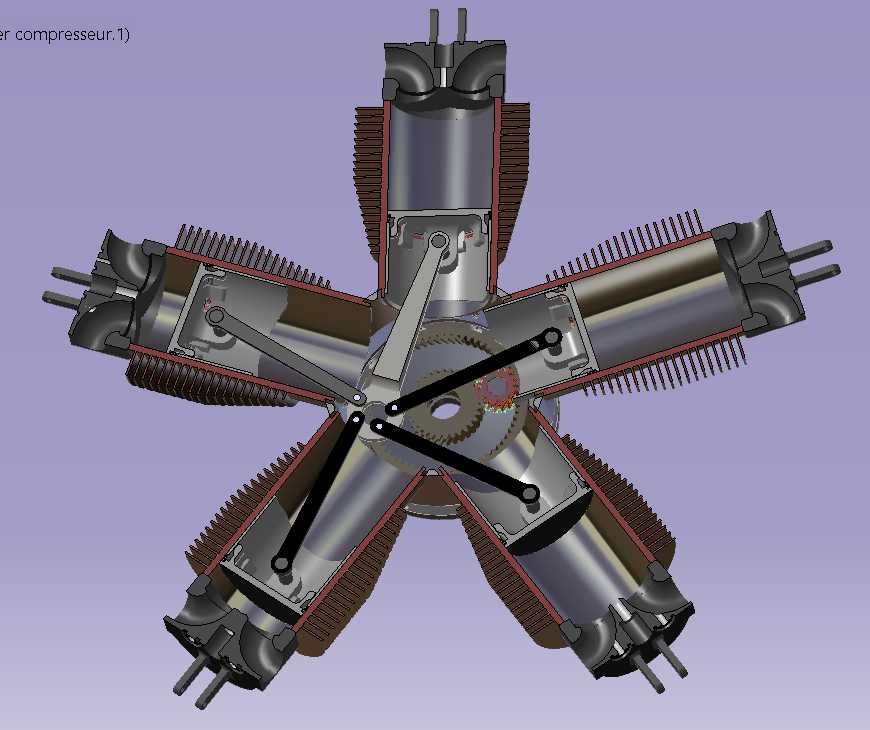

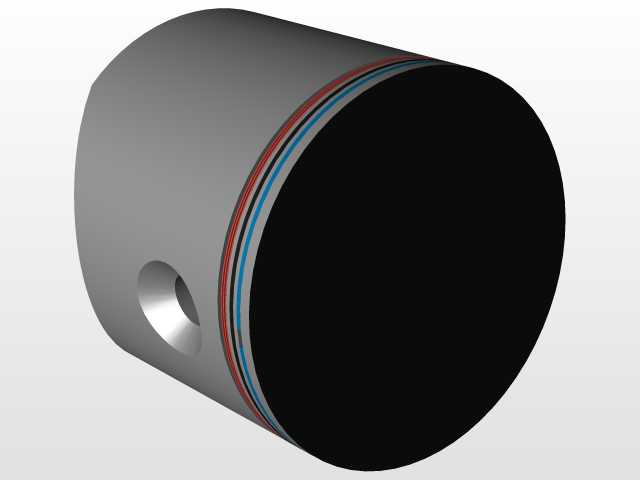

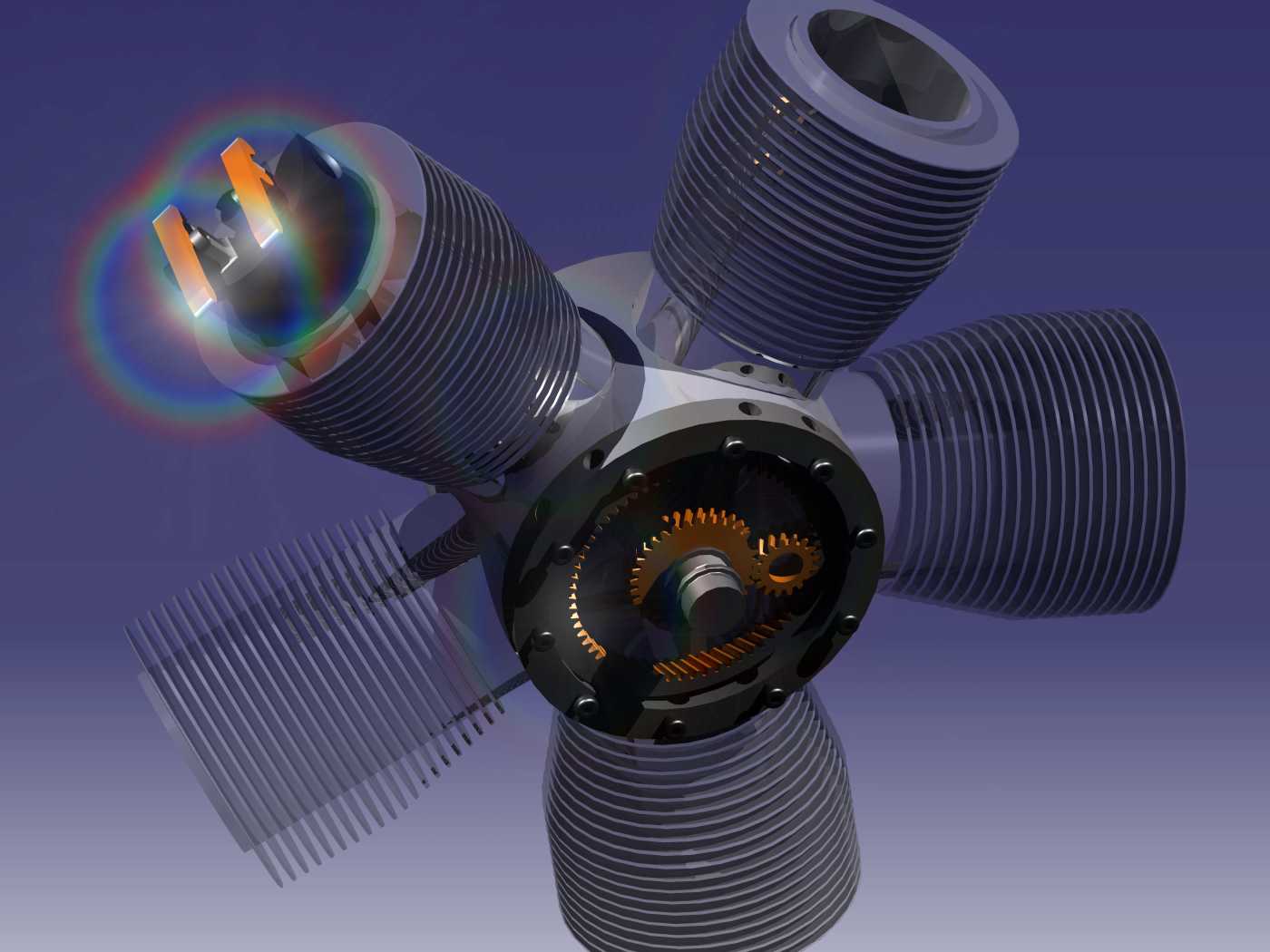

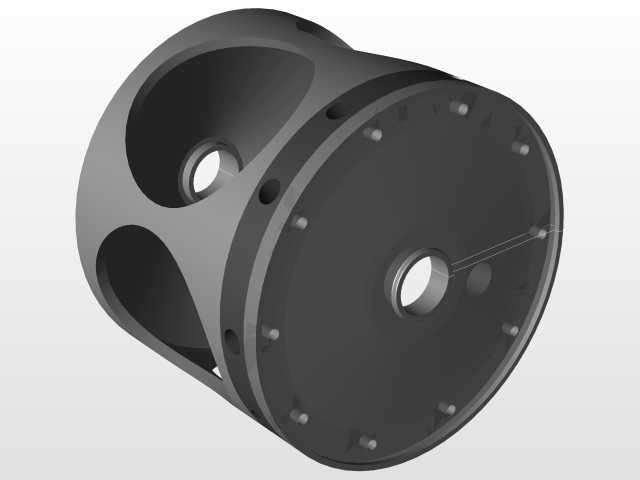

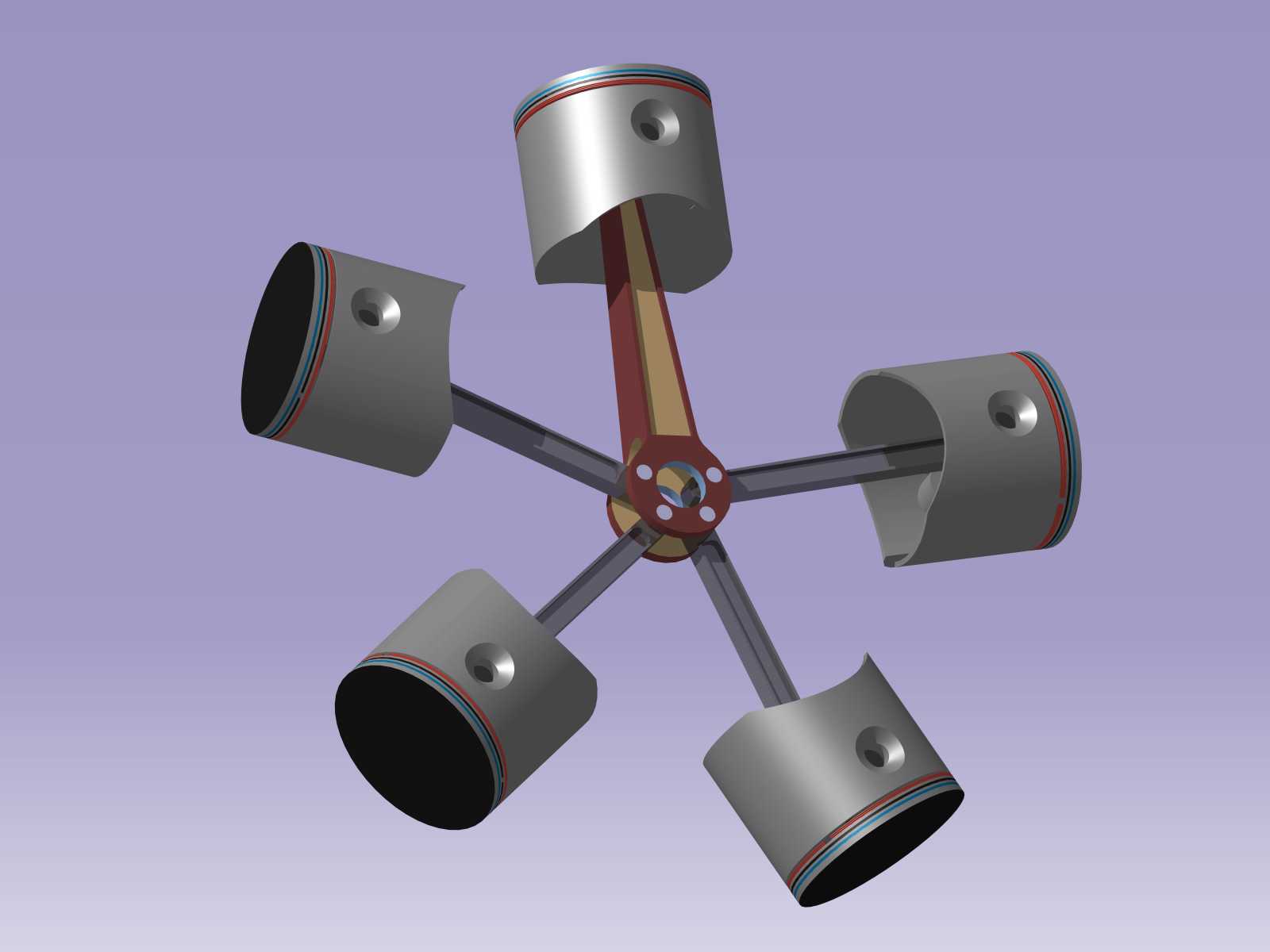

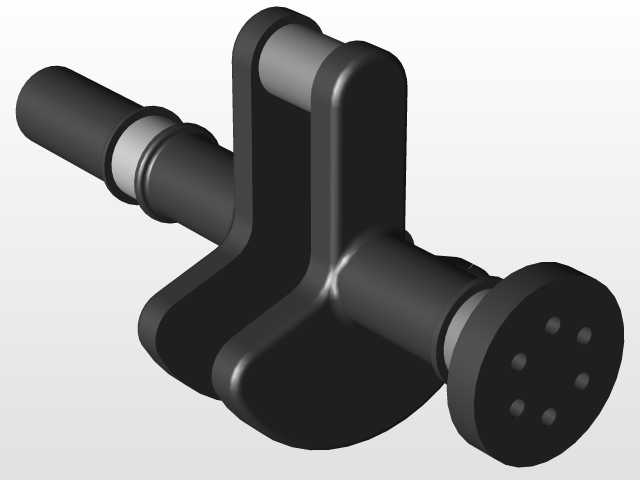

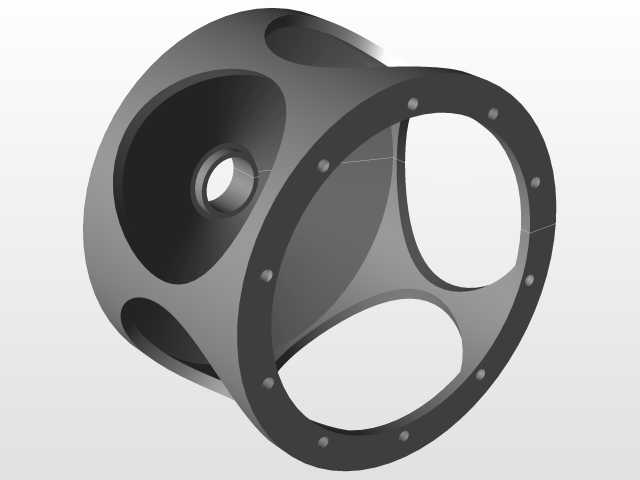

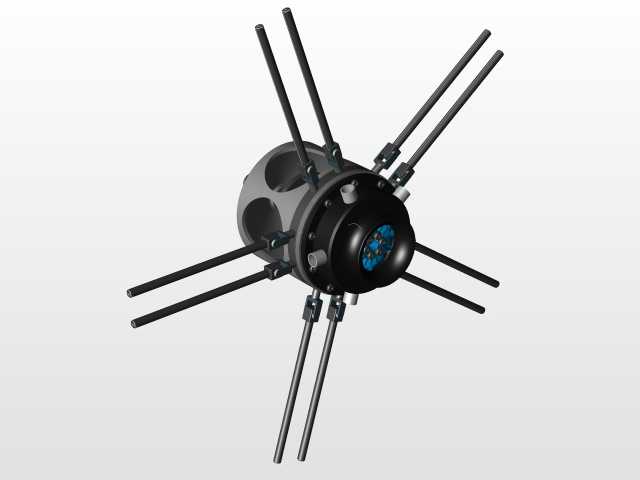

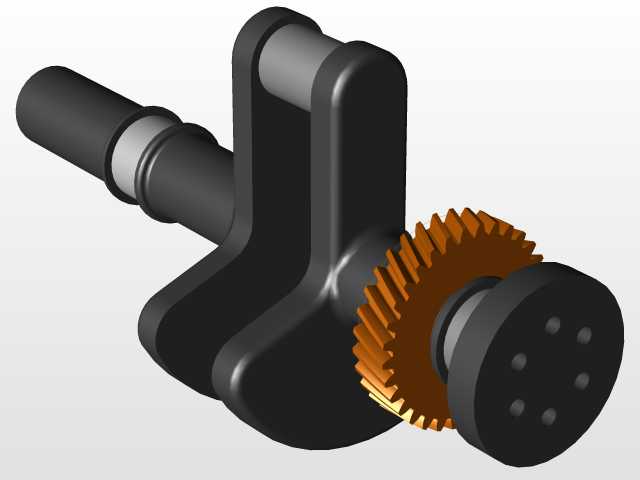

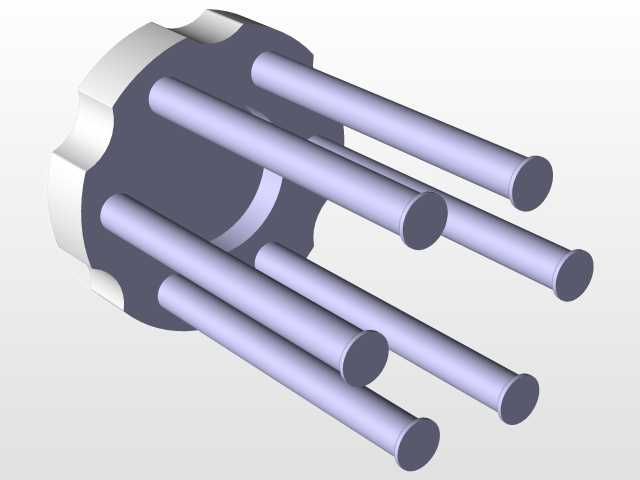

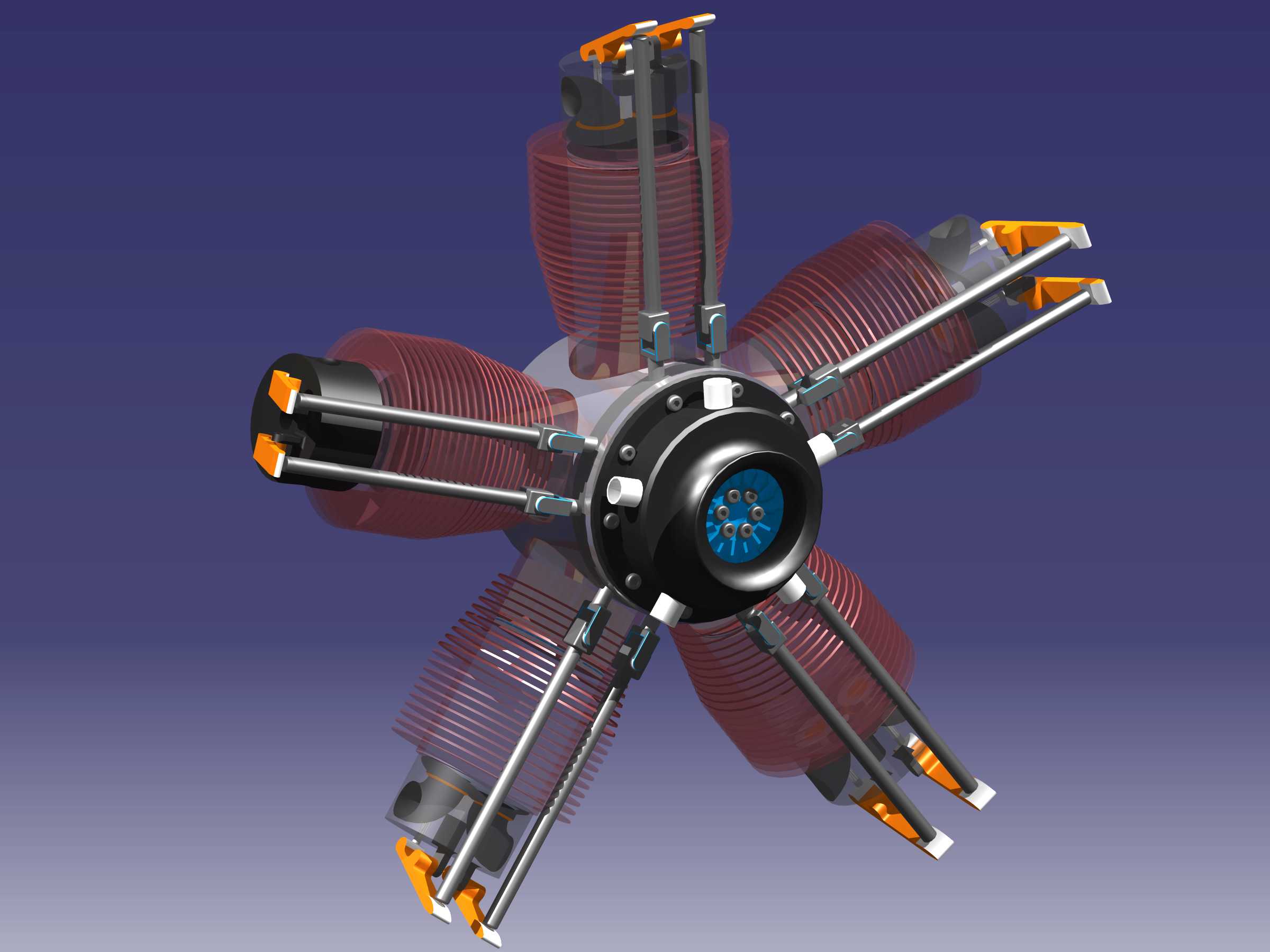

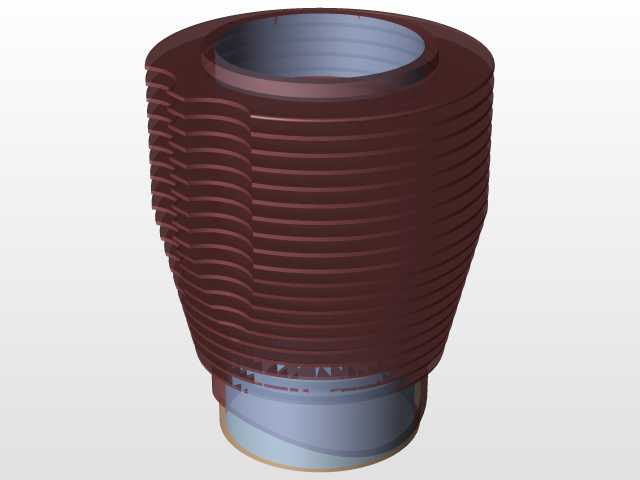

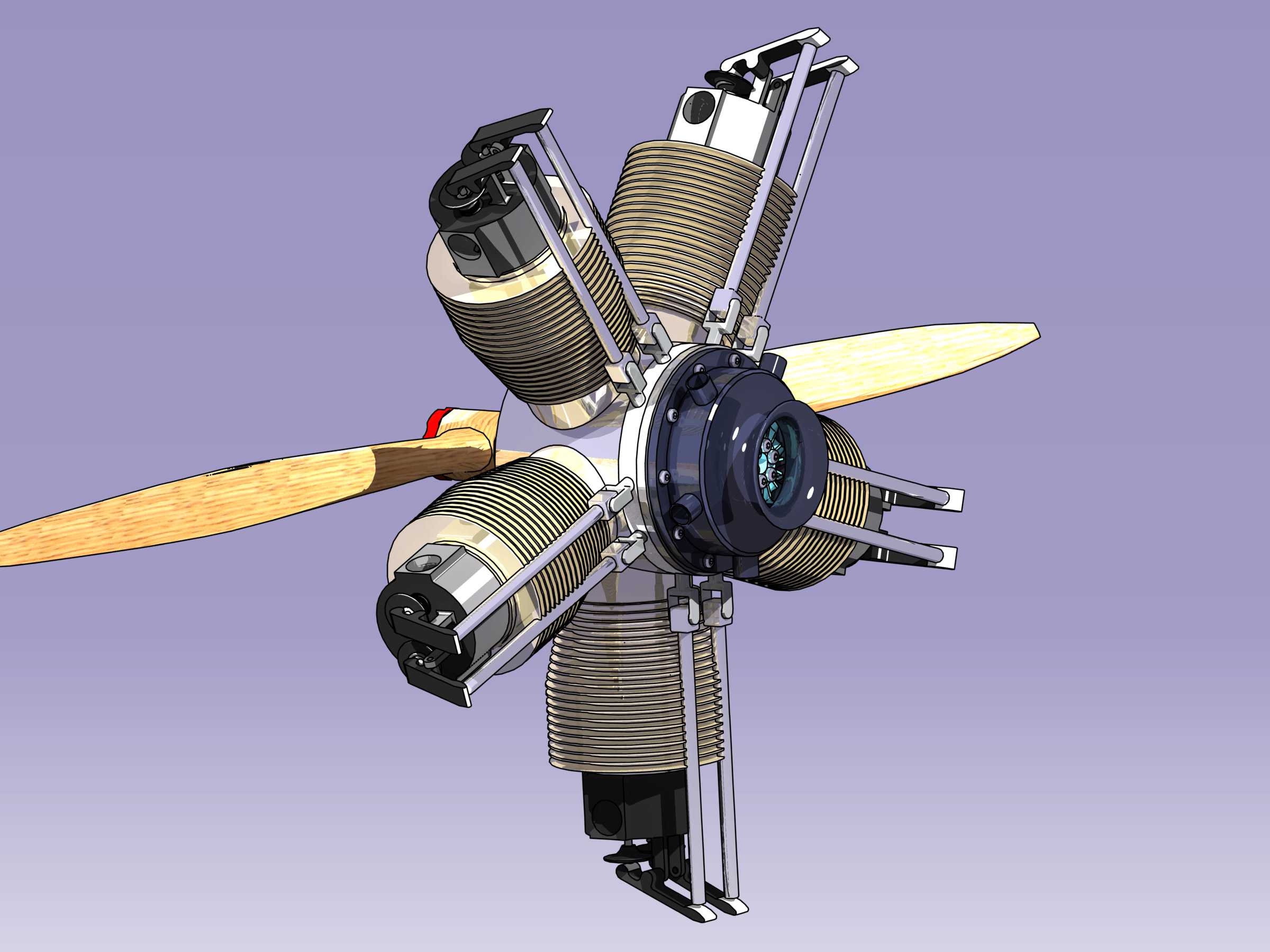

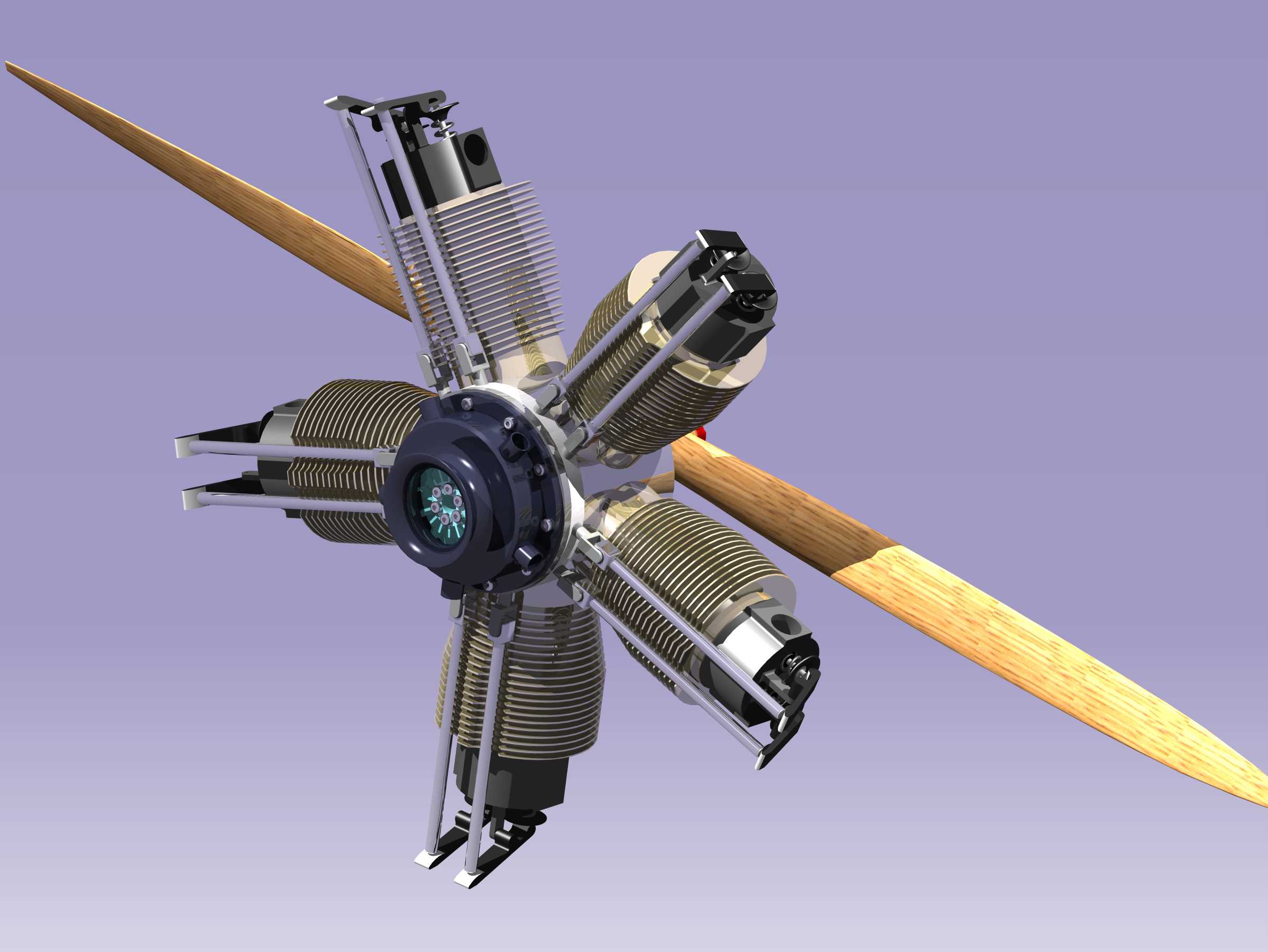

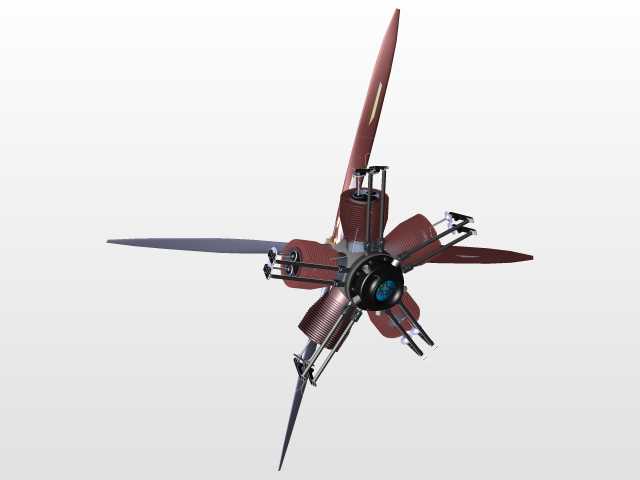

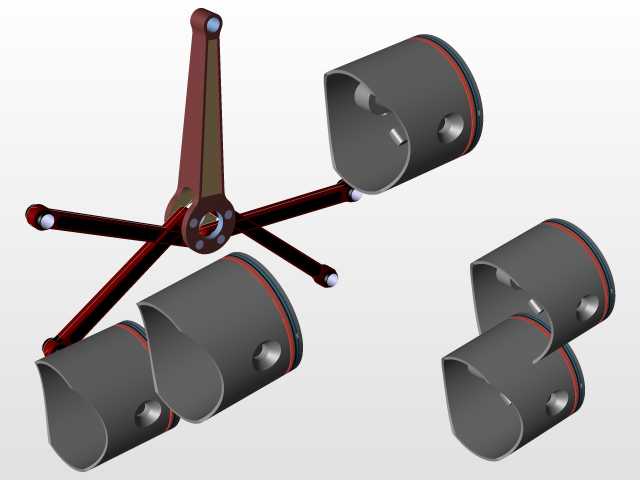

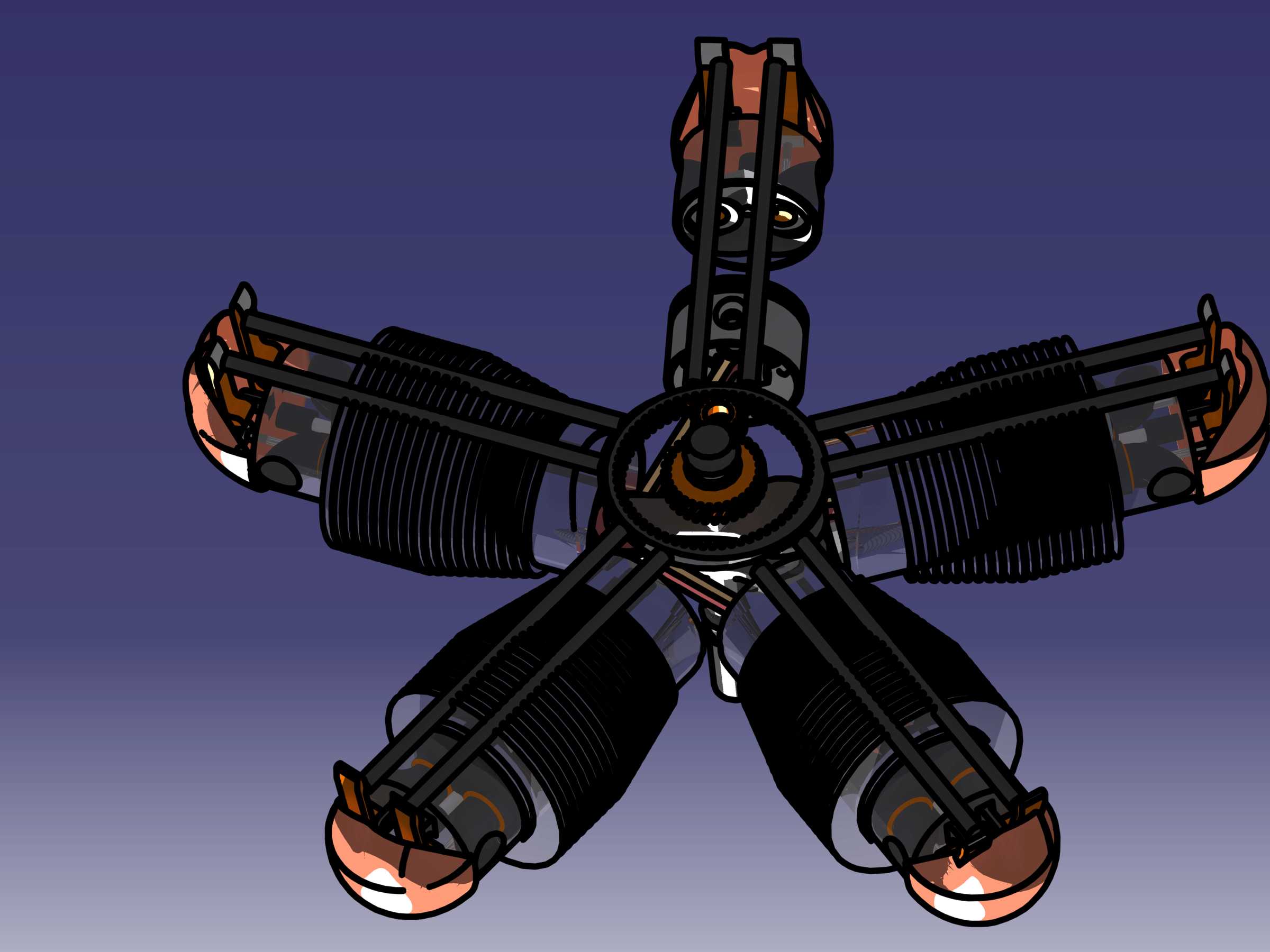

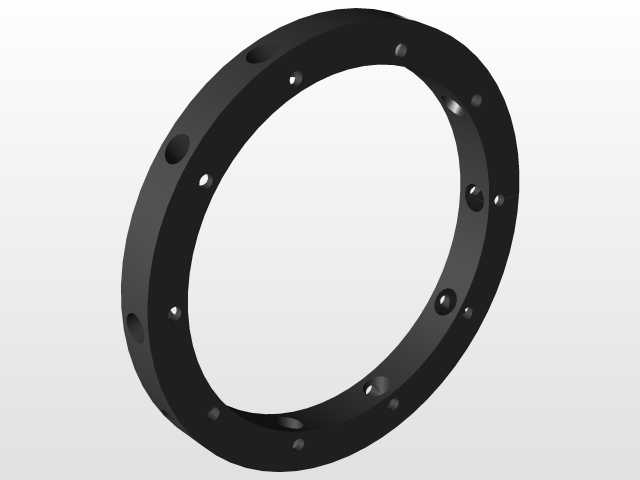

该五缸星型动力装置主要应用于轻型通航飞机、航空运动类飞行器的动力输出场景，这类布局的动力单元凭借径向排布的气缸结构，能够在较小的机头迎风截面下实现更大的排量输出，相比同功率直列或V型动力装置，其曲轴长度更短，整机结构刚性更强，运转过程中曲轴的扭转变形量更小，适合高转速持续运转的航空作业需求。从功能特性来看，五个气缸以曲轴中心为原点呈等角度径向分布，每个气缸的活塞通过连杆共同连接到中心曲轴的曲柄销上，这种结构能够让各缸的做功冲程均匀错开，曲轴每旋转72度即可完成一个气缸的点火做功，动力输出的平顺性远优于同缸数的直列布局装置，同时单排星型布局不需要额外设置复杂的平衡轴结构，仅靠曲轴本身的配重块即可抵消大部分往复惯性力，有效降低整机运转振动。设计过程中优先考虑了风冷散热的适配性，径向排布的每个气缸都能直接接触迎面来流，气缸外壁的散热鳍片顺着气流方向布置，不需要额外设置复杂的水冷管路、散热水箱与冷却液循环结构，大幅降低动力系统的自重与故障点，适配轻型飞行器对动力单元自重、可靠性的严苛要求。安装边界层面，该动力装置的前端直接对接螺旋桨安装法兰，法兰中心设置有定位止口与螺栓孔位，能够匹配标准规格的木质或复合材料螺旋桨，后端的安装机匣预留有与飞机防火墙连接的固定点位，安装点位的同轴度公差控制在0.02mm以内，保证动力输出轴与机身轴线的重合度，避免运转过程中产生额外的偏载力矩。整机的径向尺寸以曲轴中心为基准，各气缸最外侧到中心的距离保持一致，能够适配轻型飞机常见的机头整流罩内部空间，不需要对整流罩做额外的异形修型即可完成包覆安装。结构细节上，每个气缸的进排气门都设置在气缸顶部，配气机构采用顶置气门设计，推杆从中心曲轴箱位置延伸至气门摇臂，结构简单可靠，便于日常维护检查；曲轴箱采用分体式设计，上下箱体通过螺栓紧固，结合面设置有密封胶槽，保证内部润滑油的密封性能，避免高空低压环境下出现润滑油渗漏问题。这类星型动力装置除了航空场景外，也可经过适配改造后用于小型特种船舶、地面应急发电单元的动力源，其结构紧凑、维护简便、风冷适应性强的特点，能够在缺乏水冷补给的野外作业场景下稳定输出动力。
