轻木手掷滑翔机结构设计

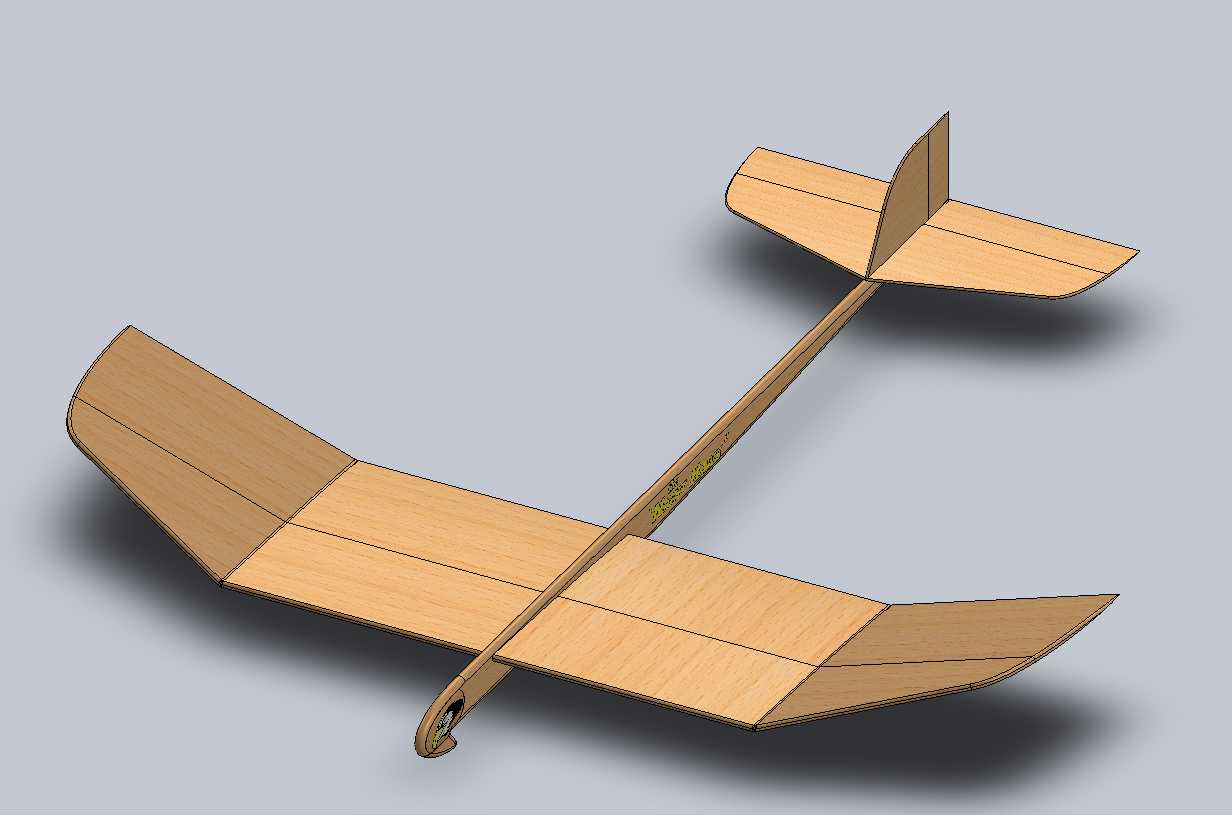

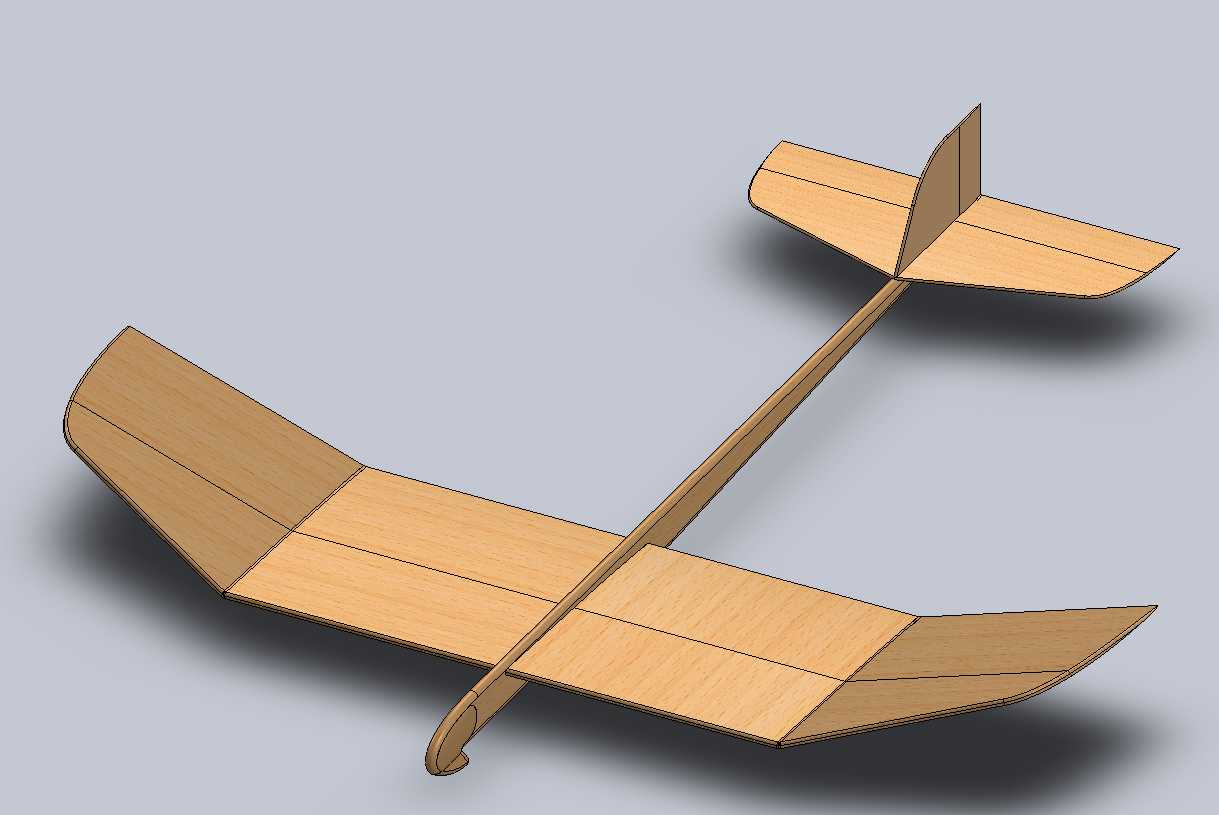

这款轻木材质的手掷滑翔机，主要面向青少年航空科普教学、户外休闲航模运动场景使用，可作为中小学航空航天实践课程的实操教具，也能满足航模爱好者入门级手掷飞行器的制作、调试需求。整机采用常规尾翼式气动布局，主翼设置在机身前段位置，搭配后置水平尾翼与垂直尾翼，通过长杆式机身实现各翼面的气动配平，手掷释放后可依靠自身气动外形完成稳定滑翔飞行。设计阶段优先考虑了材料加工的便捷性，所有翼面与机身构件均采用平板切割成型工艺，无需复杂的曲面热弯或者模具成型工序，使用常规激光切割设备或者手工线锯即可完成所有零件的下料加工，大幅降低了制作门槛，适合非专业加工条件下的小批量制作或者个人DIY制作。主翼采用上单翼布置形式，翼型选用低速滑翔表现优异的平凸翼型，机翼两端设置有小幅上反角，能够在飞行过程中提供足够的横向静稳定性，即便手掷释放时存在初始姿态偏差，也能通过气动阻尼自行修正飞行姿态，减少滑翔过程中的滚转失控概率。机身采用细长矩形截面的轻木杆结构，在保证足够纵向抗弯强度的前提下，尽可能降低机身结构重量，同时将整机重心控制在主翼气动焦点前方约15%平均气动弦长的位置，匹配尾翼的配平力矩，确保滑翔过程中纵向姿态的稳定性。尾翼部分的水平尾翼承担纵向俯仰配平功能，垂直尾翼则负责航向稳定，两者均采用对称平板翼型，加工难度低，安装时通过卡槽与机身杆实现定位，无需复杂的粘接工装即可保证装配精度。整机装配完成后，所有翼面边缘均做了倒角修型处理，能够降低低速飞行时的翼尖涡流阻力，提升滑翔比，在无动力手掷的条件下可获得更长的留空时间与滑翔距离。零件之间的连接采用轻质快干胶粘接即可，无需额外的金属紧固件，进一步控制整机重量，同时预留了微调空间，使用者可通过小幅调整水平尾翼的安装角度，适配不同手掷力度下的飞行姿态，满足不同使用场景下的调试需求。
