柴油动力重型纵列双旋翼无人机构型设计

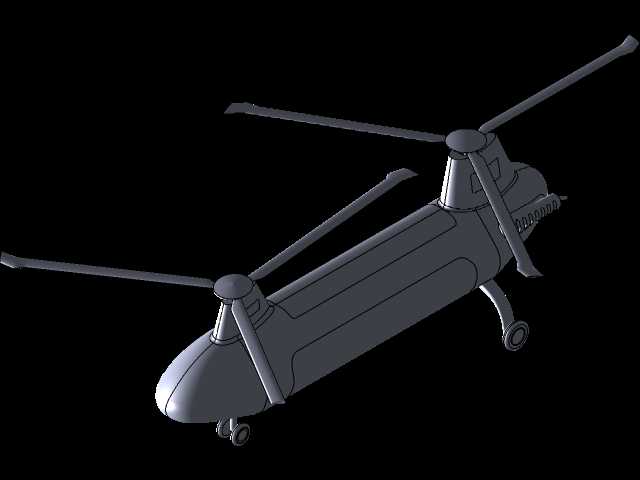

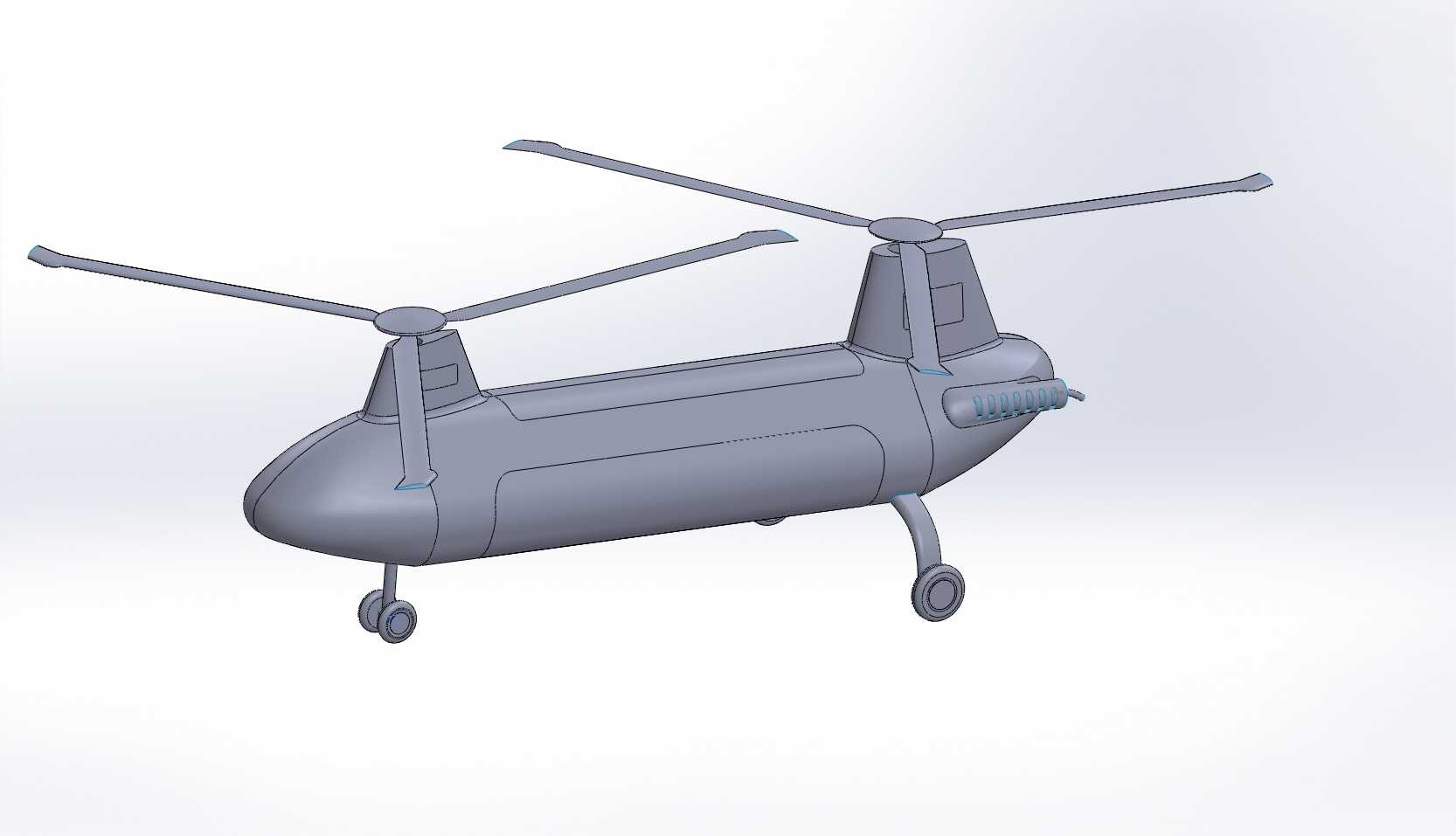

这款纵列双旋翼布局的重型无人飞行器，主要面向大载重长航时的工业级作业场景设计，可适配林区物资吊运、应急救灾物资投送、复杂地形测绘载荷搭载、偏远区域管线巡检等对续航能力与载重冗余有较高要求的任务，区别于常见的电动多旋翼无人机，柴油动力构型不需要依赖配套充电设施，在野外无电网覆盖的作业区域也能快速完成燃料补给，连续执行任务的适配性更强。从构型设计逻辑来看，采用前后纵列布置的双旋翼系统，取消了传统单旋翼直升机必备的尾桨结构，能够将发动机输出的全部动力用于主旋翼升力生成，动力利用效率比同量级单旋翼构型高出15%左右，同时前后旋翼的升力作用点沿机身长轴分布，机身重心的允许调整范围更宽，挂载不同重量、不同安装位置的任务载荷时，不需要大幅调整飞控配平参数，对多类型载荷的适配性更好。机身主体采用流线型纺锤截面设计，在降低前飞过程空气阻力的同时，也给内部动力系统、燃油存储单元、飞控模块预留了充足的安装空间，前起落架与后三点式起落架的布局，充分考虑了重载状态下的着陆冲击缓冲需求，起落架的安装位置避开了机身下部的载荷挂点区域，不会干扰外挂物资的挂载与投放作业。设计过程中对旋翼的旋转平面做了高度差匹配，避免前后旋翼在周期变距过程中出现运动干涉，同时旋翼桨叶的翼型选择兼顾了悬停效率与前飞速度特性，在大载重悬停和中等速度巡航状态下都能保持稳定的气动效率。机身尾部预留的动力排气接口，匹配柴油发动机的排气走向设计，避免高温尾气对机身结构和尾部旋翼造成热影响，机身侧面预留的检修口盖位置，对应内部核心部件的维护点位，外场作业时不需要完全拆解机身蒙皮就能完成常规检查与易损件更换。整机的外形尺寸控制充分考虑了公路转运的边界要求，旋翼可快速折叠收纳，折叠后整机宽度符合常规货运车辆的装载限界，不需要额外申请超限运输许可就能完成跨区域转场，安装接口预留了通用任务挂架的连接点位，可快速更换吊运挂钩、摄像吊舱、播撒设备等不同任务模块，不需要对机身主体结构做二次改装。
