精密可调式机用平口夹持工装结构

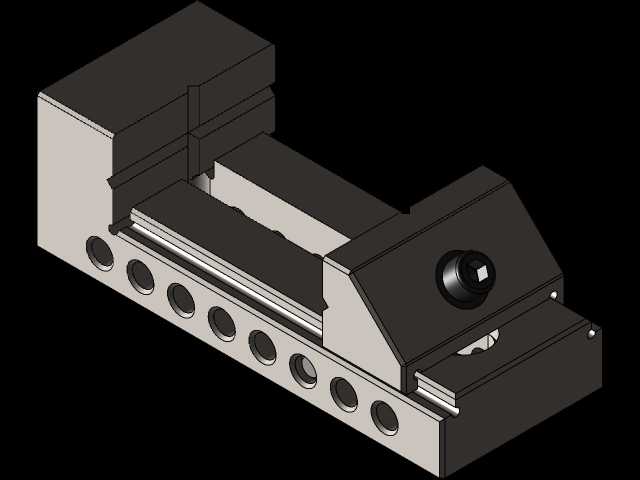

这款夹持工装主要适配平面磨床、小型铣床、电火花加工设备的工位装夹需求，在精密零件加工场景中，可完成小型五金件、模具镶件、薄壁异形件的稳定夹持作业，避免加工过程中工件位移导致的尺寸超差问题。从结构设计来看，固定钳身采用一体化长条式基体设计，基体侧面等距排布的定位孔可配合定位销实现活动钳口的大范围行程调节，适配不同长度规格的工件装夹，无需额外加装垫块即可覆盖常规小型零件的夹持尺寸范围，活动钳身与基体导轨面采用贴合式滑动结构，滑动面做了平面度公差管控，钳口闭合后平行度可满足精密磨削的装夹精度要求，钳口夹持面做了防滑齿形处理，夹持硬质金属工件时不会出现打滑偏移。设计阶段优先考虑了工装的安装边界，基体底部为标准平整安装面，可直接适配磨床、铣床的标准工作台T型槽安装尺寸，无需额外制作过渡连接底座，安装时仅需通过压板从基体两侧的让位槽位置锁紧即可，不会与活动钳身的滑动行程产生干涉。活动钳身的锁紧结构采用侧置旋钮式螺杆锁紧，锁紧力传递路径直接，操作时单手即可完成锁紧与松卸，螺杆与活动钳身的连接位置做了防脱限位设计，频繁松卸操作也不会出现螺杆脱出的问题。在实际车间应用场景中，这类小型夹持工装常被放置在磨床工作台的边角位置，用于装夹批量小型零件，相比大规格机用虎钳，其占用工作台面积更小，可在单台设备工作台上同时布置多台，实现多工位并行加工，提升小型零件的批量加工效率。钳身整体采用高碳钢材质做淬火处理，滑动面与夹持面的硬度可满足长期频繁装夹的耐磨需求，不会因为长期夹持硬质工件出现钳口凹陷、滑动面磨损导致的精度下降问题。基体上的等距调节孔间距经过精准计算，调节活动钳口位置时，可快速匹配工件长度，减少装夹辅助时间，针对厚度较小的薄片类零件，可将活动钳口调节至靠近固定钳口的位置，缩短螺杆伸出长度，提升夹持刚性，避免薄片工件装夹时出现翘曲变形。
