3D打印夹头夹具注塑成型模具结构

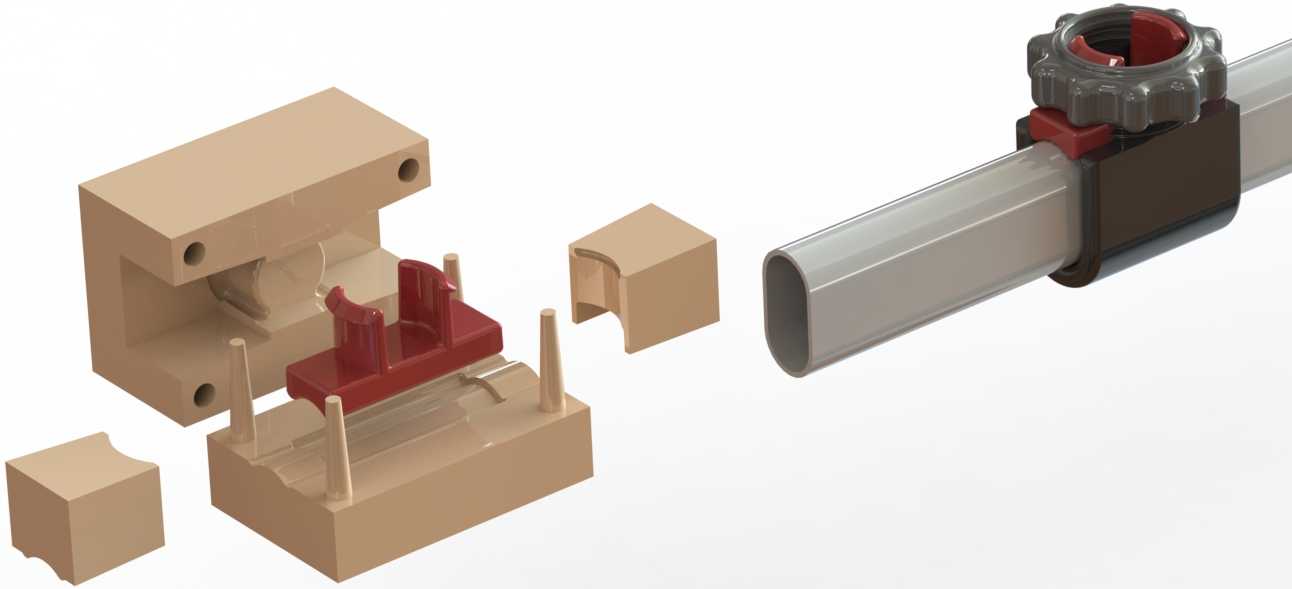

这套模具结构针对小批量夹头夹具原型件生产设计，适配3D打印快速制模的工艺特性，主要用于生产管线固定用的塑料夹头部件，这类夹头广泛应用于气动管路排布、小型设备线束固定、实验室气路安装等场景，可实现圆管、扁管的快速装夹固定，无需额外紧固件即可完成管线的定位锁紧。从结构设计来看，模具采用上下模对开的分型方式，分型面完全贴合夹头的外形轮廓，针对夹头上的锁紧卡扣、管身贴合弧面做了单独的镶件拆分，既方便3D打印过程中减少支撑用量，也能在试模阶段快速调整局部尺寸，避免整体返工。模具的导柱定位结构采用一体化打印的定位销设计，四个角位的定位销与销孔间隙控制在0.1mm范围内，合模时无需额外校准即可保证型腔对位精度，针对夹头内部的弹性卡扣结构，模具在对应位置做了0.2mm的脱模斜度，同时在型腔表面预留了0.15mm的抛光余量，打印完成后简单打磨即可达到注塑所需的表面粗糙度要求。安装边界方面，模具整体外形适配常规小型台钳的装夹范围，上下模的外侧平面做了找平处理，可直接固定在小型手动注塑机或者低压注胶设备上使用，不需要额外制作模架，大幅降低原型件生产的准备周期。夹头本身的功能特性也在模具结构中做了对应考量，夹头与管身接触的内侧防滑齿结构，在模具型腔中做了等比例的齿形复刻，齿尖圆角控制在0.1mm，既保证成型后夹头的防滑锁紧力，也避免齿形过锐导致安装时划伤管体外壁。针对夹头与调节旋钮配合的卡槽结构，模具上对应的成型部位做了可拆卸的镶块设计，后续如果需要调整卡槽的配合尺寸，只需要重新打印对应镶块即可，不需要重新制作整套模具，适配原型开发阶段频繁调整尺寸的需求。模具的浇口位置设置在夹头的非外观面边缘，采用侧浇口进料，浇口宽度2mm，厚度0.8mm，成型后可以很方便地去除浇口残留，不会影响夹头的装配与外观。整套结构没有复杂的抽芯、顶出机构，依靠3D打印的工艺优势实现了传统机加工模具需要多道工序才能完成的型腔结构，非常适合小批量原型件的快速验证生产，在产品开发初期可以快速拿到实物样件完成装配测试、锁紧力测试等验证环节，缩短产品从设计到落地的周期。
