P-51野马战机温度指示仪表结构

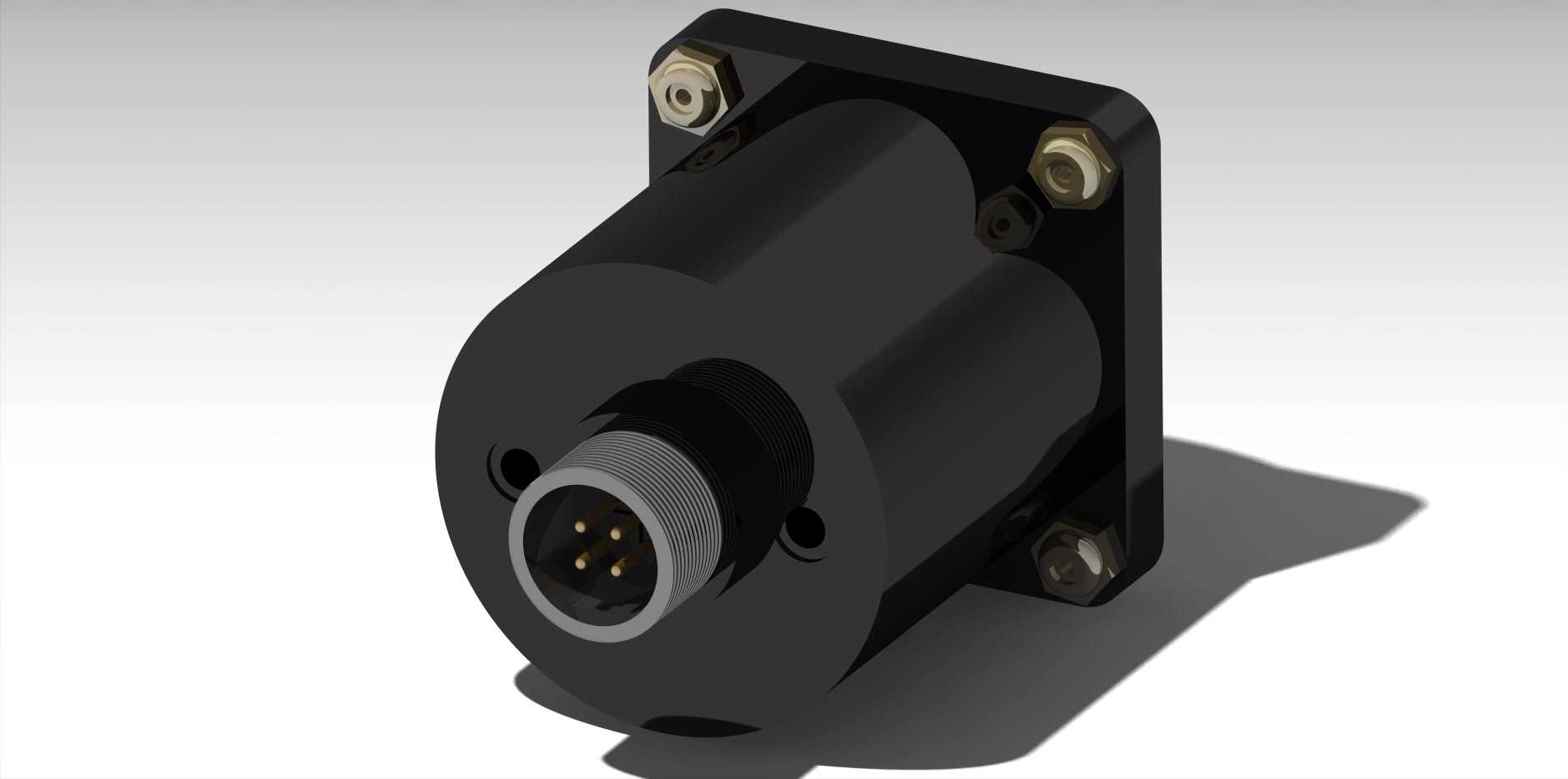

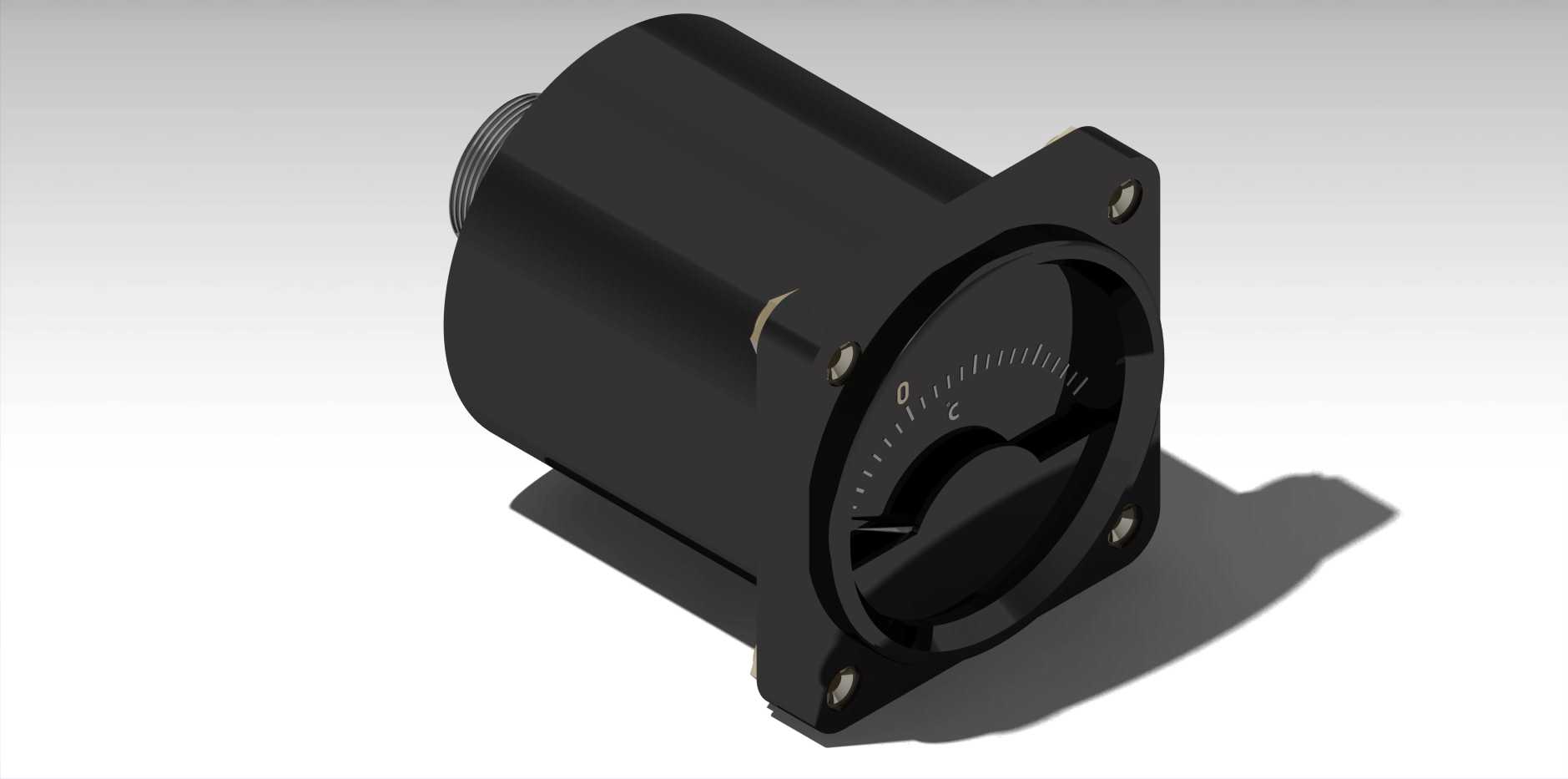

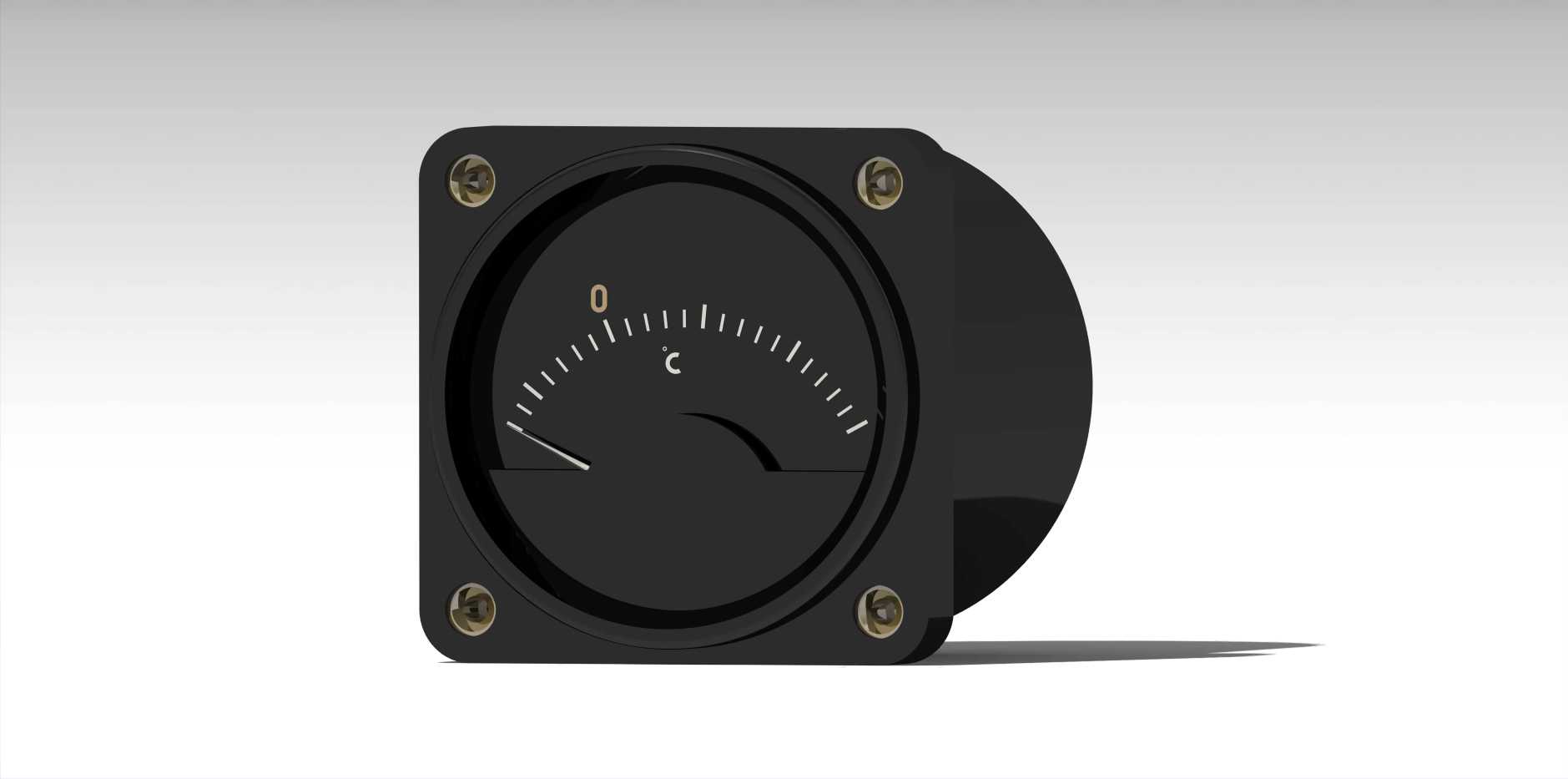

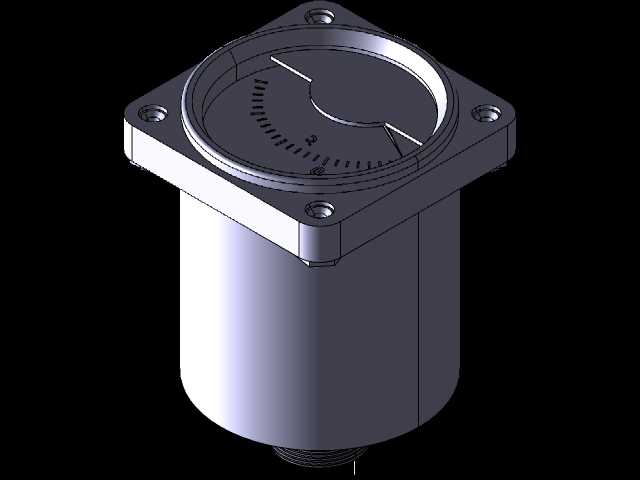

这款温度指示器是适配老式螺旋桨战机的机载测量部件，主要用于飞行过程中实时采集并显示指定系统的温度参数，帮助飞行员掌握动力、液压或环控等关键系统的工作状态，避免因温度异常引发设备故障甚至飞行事故。从结构设计来看，整体采用圆柱主体加方形安装法兰的布局，圆柱段内部容纳温度传感转换、信号处理以及指针驱动的核心组件，前端的方形法兰带四个对称安装孔，可直接通过螺栓固定在驾驶舱的仪表板预留安装位上，安装时法兰与仪表板贴合面可加装密封垫片，避免驾驶舱漏气或外部水汽、灰尘侵入仪表内部。前端表盘采用下沉式设计，外圈带刻度标识，指针隐藏在表盘护罩内部，避免飞行过程中误碰指针导致读数偏差，同时护罩的斜切边缘可减少驾驶舱内灯光反射，保证不同光照条件下飞行员都能快速清晰读取温度数值。侧面的螺纹接口用于连接温度传感线路或测温介质导管，可根据不同的测温需求适配电阻式传感或压力式温包的连接形式，接口处的螺纹精度满足航空部件的密封与连接强度要求，不会在飞行振动工况下出现松脱或泄漏。设计过程中充分考虑了机载设备的使用工况，整体外壳采用硬质金属材质，具备足够的结构强度，可承受战机机动飞行时的振动、加速度冲击以及宽范围的环境温度变化，内部组件做了防松处理，避免长期振动导致指针偏移、内部接线松脱。外形尺寸上，圆柱段直径适配老式战机仪表板的标准开孔尺寸，方形法兰的边长与安装孔间距完全匹配对应机型的仪表安装位，安装后仪表前端突出仪表板的高度符合驾驶舱人机工程要求，不会遮挡周边其他仪表的读数，也不会干扰飞行员操作操纵杆、油门等部件。这类仪表的刻度范围根据所测量的系统参数做了针对性标定，刻度的分度值设置兼顾了读数精度与快速判读需求，飞行员在快速扫视仪表时即可快速判断温度是否处于正常工作区间，无需花费过多时间辨识刻度细节。
