GY-91九轴惯性测量传感模块结构设计

这款集成式传感模块的核心设计目标，是为多类运动载体提供紧凑化的多维度运动与环境参数采集方案，在小型无人飞行器、地面移动机器人、车载姿态感知单元、船舶小型导航终端这类对安装空间有严格限制的场景中，能够替代多颗分立传感器的组合布局，大幅缩减传感单元的占用体积与布线复杂度。模块核心整合了九轴运动传感单元与大气参数采集单元，其中九轴部分可同步采集三个轴向的线加速度、三个轴向的旋转角速度以及周围磁场强度数据，能够通过融合解算输出载体的实时姿态角信息，大气参数单元则可采集环境气压与温度数据，通过气压换算可辅助获取相对高度信息，为导航解算提供高度维度的参考数据。

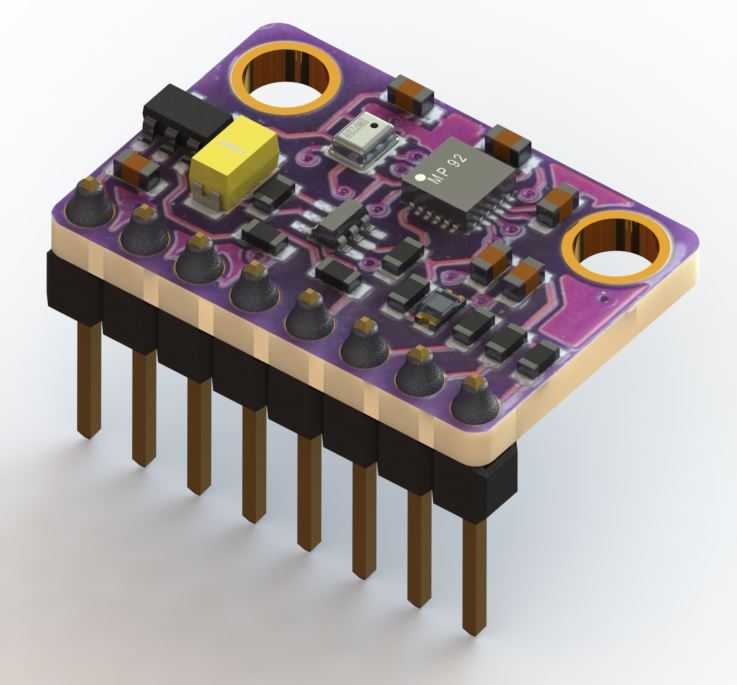

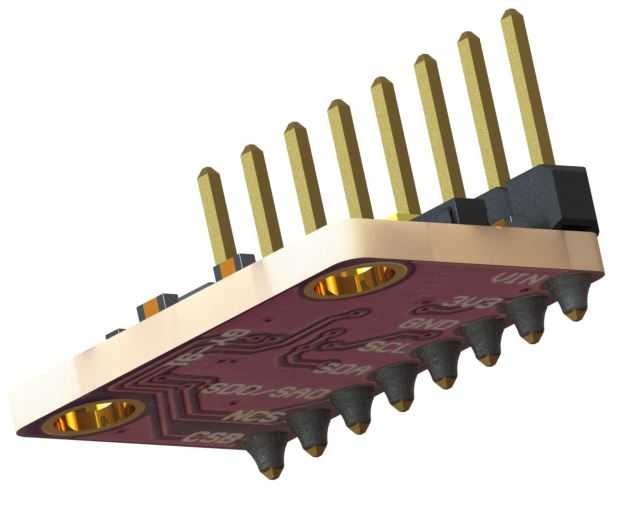

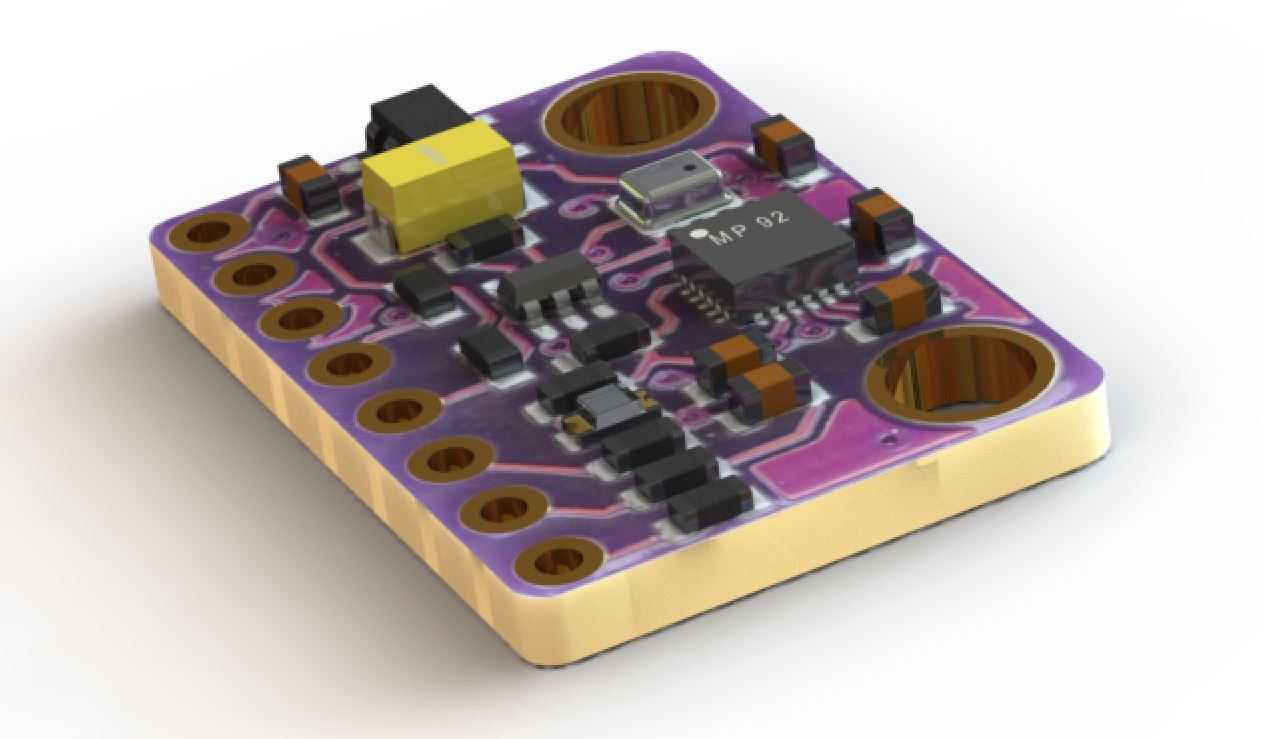

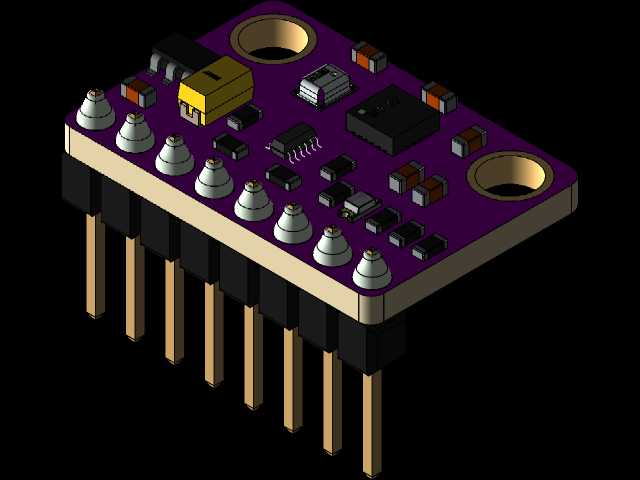

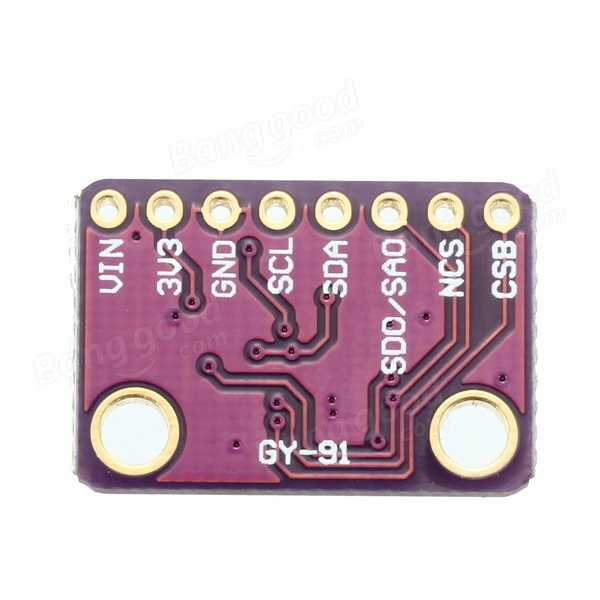

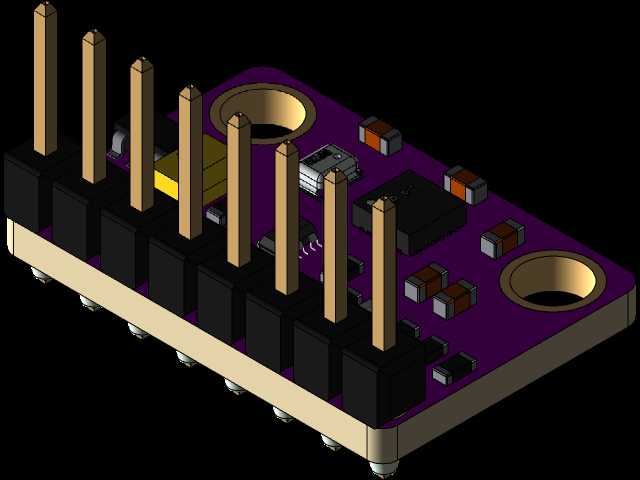

从结构设计层面来看，模块采用标准双层板布局，板体边缘预留两个对称的金属化安装孔，可直接通过铜柱或螺丝固定在载体的安装平面上，无需额外设计转接固定结构，排针引脚采用标准2.54mm间距设计，既可以直接插焊在载板上，也可以搭配排座实现可拆卸连接，适配不同的装配需求。设计阶段同时考虑了三种引脚装配形态的适配：直插向下引脚可直接嵌入载板焊接，向上引出的引脚可适配顶部走线的紧凑安装场景，无引脚版本则可通过板边焊盘直接贴装在主电路板上，进一步压缩整体安装高度。

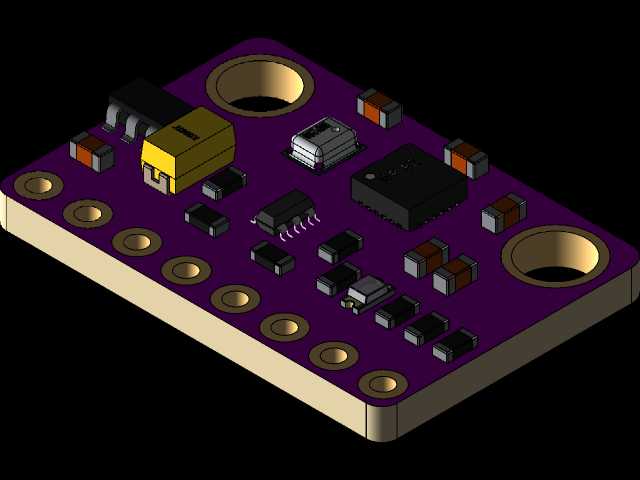

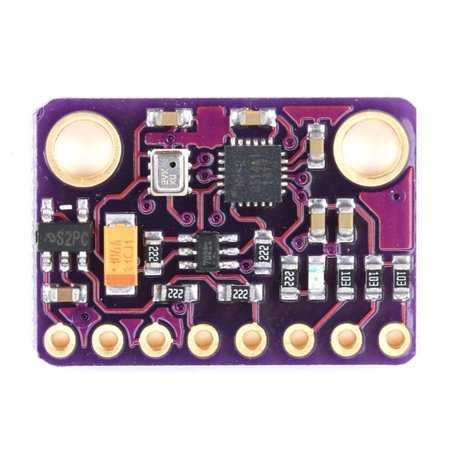

板上元器件布局充分考虑了电磁兼容与测量精度的平衡，核心传感芯片布置在板体几何中心位置，尽可能远离板边接插件与大电流走线带来的电磁干扰，气压传感单元的开孔位置避开了排针与安装孔区域，保证气流能够顺畅接触传感面，避免安装后遮挡气压采集通路。外围的阻容元件全部采用小型化表贴封装，在保证电气性能的前提下尽可能压缩板体尺寸，板体边缘做了圆角处理，避免安装过程中板边毛刺划伤导线或操作人员。电源相关的滤波电容布置在引脚入口处，可有效抑制供电线路的纹波干扰，保证传感单元的供电稳定性，减少测量数据的噪声漂移。

在实际选型应用中，这类集成模块不需要设计人员分别完成多颗传感器的电路设计、校准与布局，只需要按照标准通信协议读取数据即可，能够大幅缩短感知单元的开发周期，同时统一的校准参数也避免了分立传感器组装后的轴系对齐误差，提升姿态测量的一致性。安装时需要注意尽量将模块的测量中心与载体的质心重合，减少运动过程中离心加速度带来的测量误差，同时要远离强磁源与大发热元件，避免磁场干扰与温度漂移影响测量精度，模块的安装平面需要尽可能与载体的基准平面平行，减少初始安装角度带来的解算补偿工作量。
