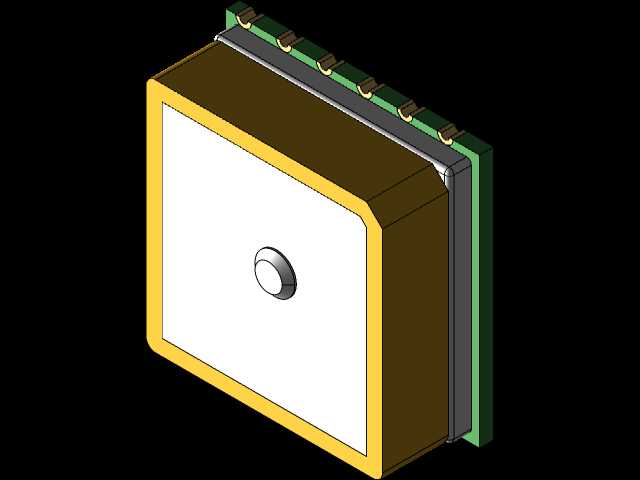

QuectelL80型GPS定位模块结构模型

在车载定位终端、手持测绘设备、户外物联网采集节点这类需要卫星定位能力的硬件开发流程中，定位模块的结构适配是结构工程师绕不开的环节，这个模型还原了Quectel L80模块的完整外部结构，能直接用于整机布局阶段的干涉检查、安装空间预留工作。做过便携定位设备结构设计的工程师都清楚，这类贴片式定位模块的安装边界容差很小，既要避让板载其他射频元件，还要保证模块上方无金属遮挡，否则会直接影响卫星信号接收强度，模型完整还原了模块的方形主体结构、侧边排布的焊盘引脚位置，以及顶面信号接收区域的凸起结构，能让工程师在堆叠设计阶段就精准划定模块的安装禁布区，避免后期打样后出现信号遮挡、焊盘对位偏差的问题。从实际应用场景来看，这类模块常被集成在车载OBD定位盒子、共享单车上的定位锁具、野外环境监测的传感节点内部，不同应用场景下的安装空间约束差异极大：车载终端内部空间紧凑，周边往往挨着CAN通讯芯片、电源转换模块，需要精准预留模块的安装高度，避免和外壳内壁或者相邻元件产生干涉；户外传感节点往往要做灌封处理，模型还原的模块外形圆角、侧边台阶结构，能帮助工程师提前核算灌封胶的流动间隙，避免胶层厚度不均影响模块散热或者信号传输。设计思路上，这个模型没有做内部电路的冗余还原，只保留了结构设计需要的所有外部特征：侧边的焊盘引脚按照实际贴片封装的间距做了等比例还原，顶面的信号接收区域的凸起高度、边缘的黄色屏蔽罩轮廓、模块整体的分层结构都做了清晰呈现，工程师不需要额外查阅规格书就能直接提取安装尺寸，完成PCB板的封装匹配、外壳的避让槽设计。安装边界方面，模型还原了模块的方形主体尺寸，侧边引脚的伸出长度、模块整体的厚度都和实物一致，能直接用于整机的装配仿真，检查贴片后模块与周边结构件的安全间隙，尤其是在做带屏蔽罩的整机设计时，能精准计算屏蔽罩与模块顶面的距离，既避免距离过近压损模块，也防止距离过大浪费内部宝贵的安装空间。很多工程师在选型初期做方案评估时，往往只关注模块的电气参数，忽略结构尺寸带来的布局限制，等到PCB布局阶段才发现模块尺寸和预留空间不匹配，不得不推翻原有堆叠方案，这个模型能在方案选型阶段就导入整机装配环境，提前验证结构适配性，减少后期设计变更的概率。另外，模块边缘的倒角设计、引脚的排布位置还原，也能帮助工艺工程师提前评估SMT贴片的工装适配性，确认吸嘴吸附位置、过炉治具的避让空间，让结构设计和工艺环节的衔接更顺畅。
