开源串行MicroSD存储数据记录模块

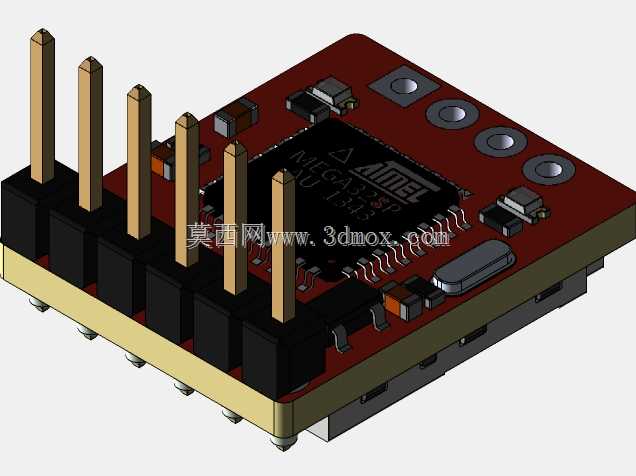

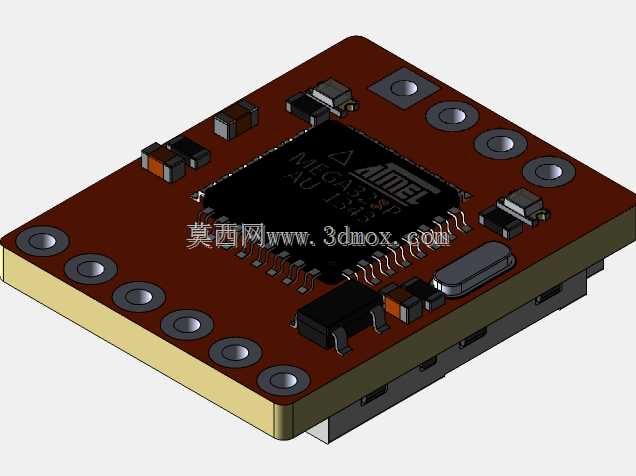

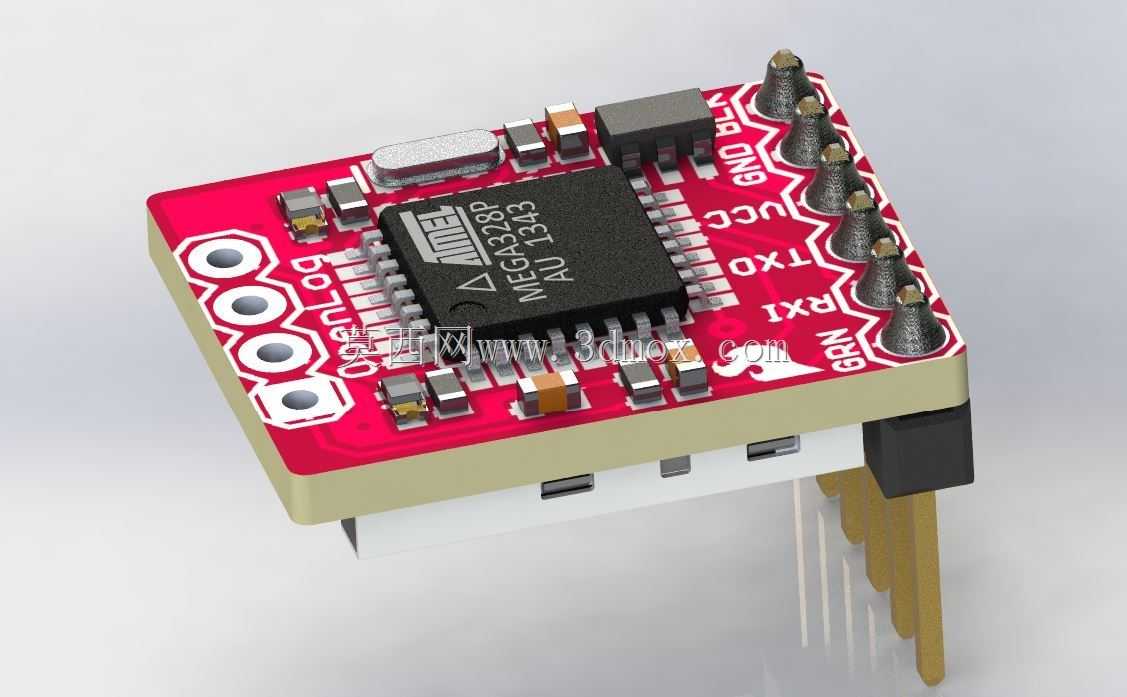

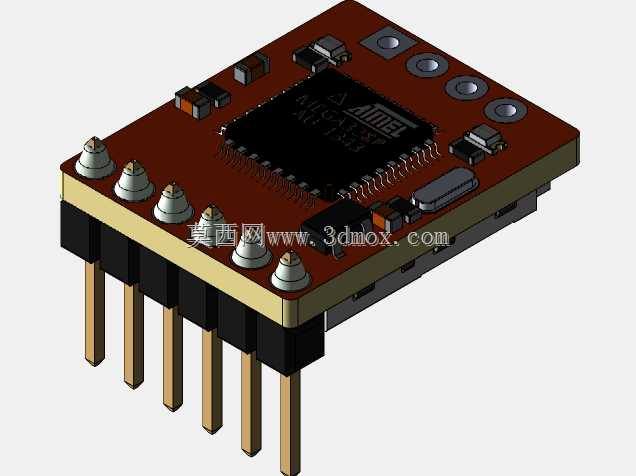

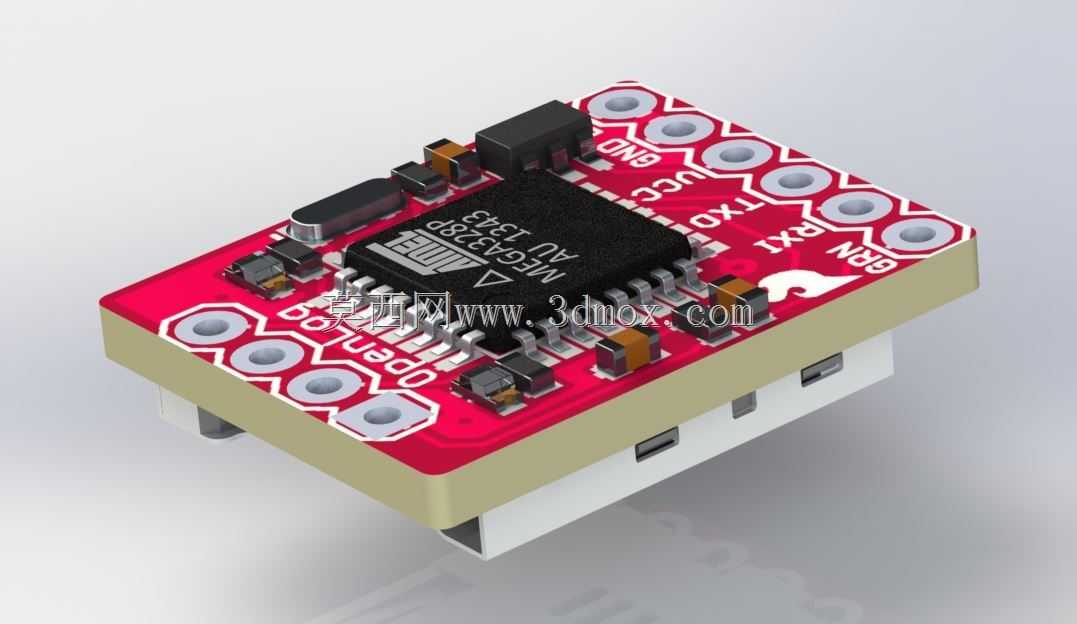

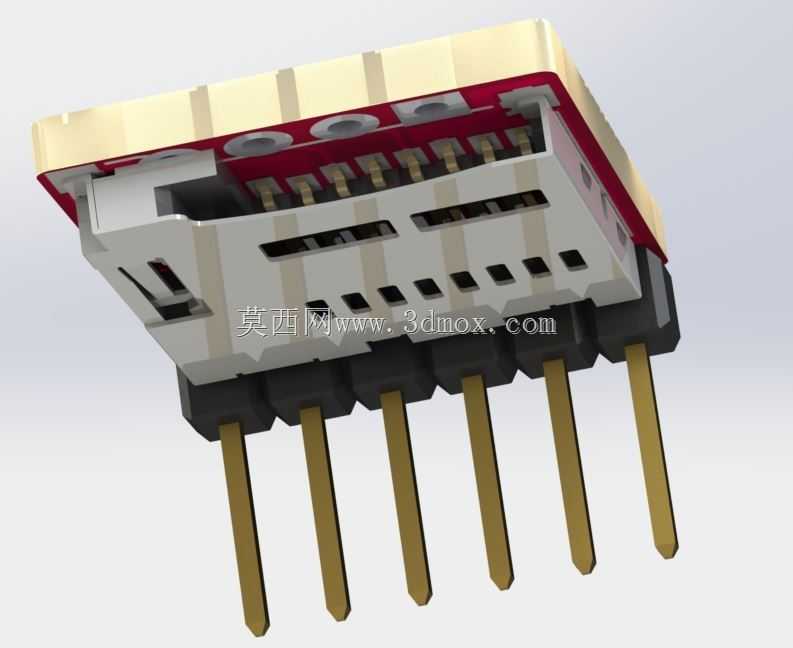

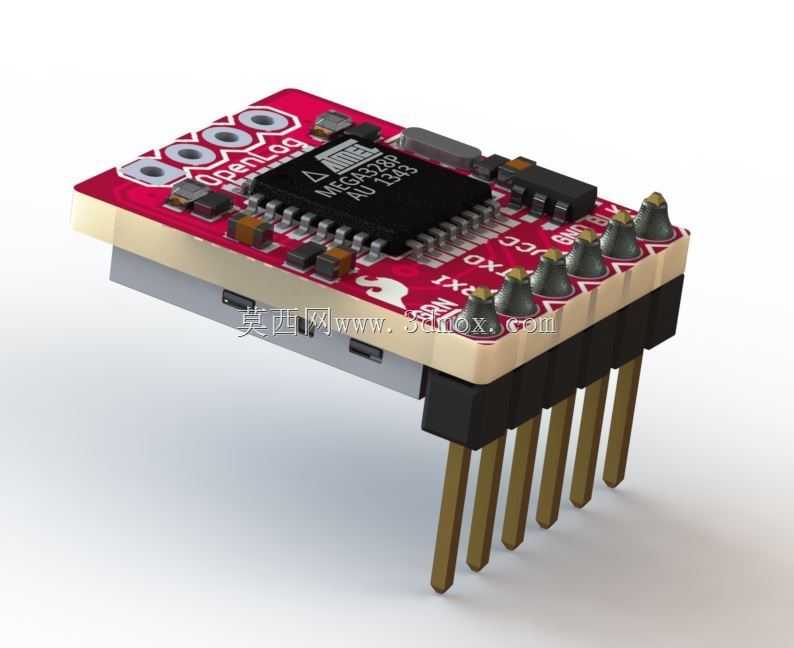

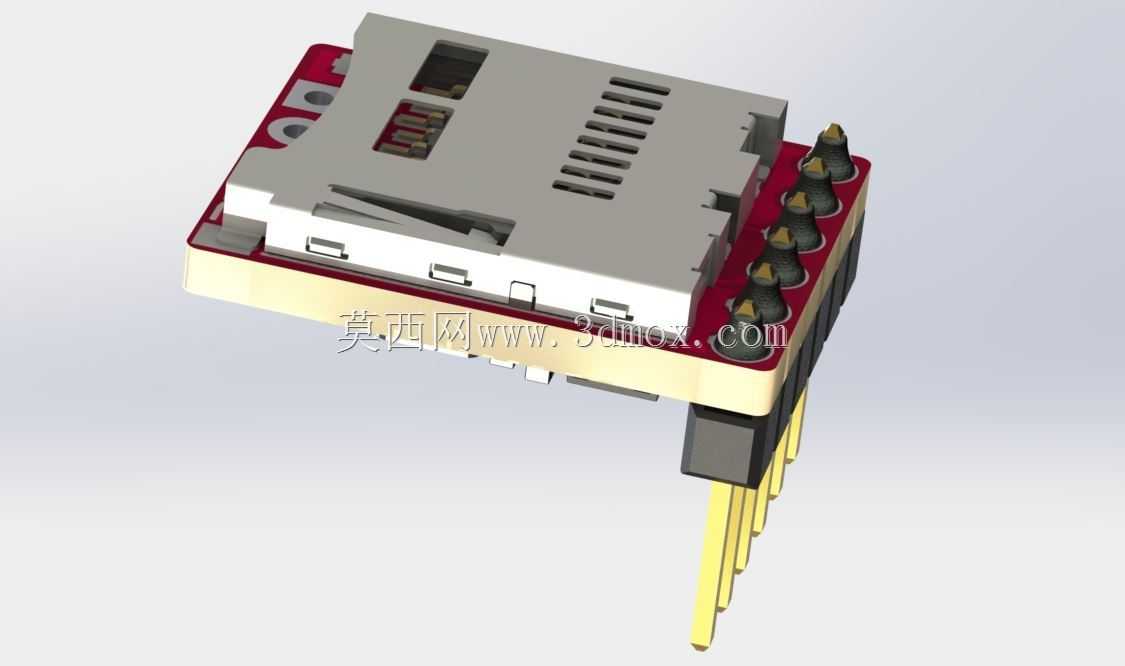

在嵌入式数据采集、小型无人平台飞控日志存储、户外传感器节点离线记录这类场景里，体积受限的存储模块一直是结构选型时的重点考量项，这款串行数据记录模块刚好适配这类对安装空间敏感的应用需求。模块核心搭载与通用开源控制板同源的8位微处理器，无需额外编写复杂的底层存储驱动，仅通过标准串行接口即可完成数据写入操作，最高支持64GB容量的MicroSD存储卡，能够满足长时间连续数据记录的存储容量需求，无需频繁导出数据中断采集流程。从结构设计维度看，模块采用双层板叠装布局，上层红色PCB为核心控制电路，集成主控芯片、电源管理、电平匹配及SD卡接口电路，板边预留6个标准2.54mm间距安装孔，既可以配合铜柱完成独立堆叠安装，也能直接通过排针焊接到用户载板上，适配不同的集成安装需求；下层为MicroSD卡插槽承载结构，采用侧插式卡槽设计，插卡方向平行于PCB板面，不会额外增加模块整体高度，在空间局促的设备舱内也能顺利完成存储卡插拔操作，不会被周边结构件干涉。设计时同步考虑了不同安装场景的适配性，分别做了三种管脚配置的结构版本：管脚向上版本适合安装在设备主板下方，排针朝向主板焊接，压缩整体堆叠高度；管脚向下版本适合直接插在标准面包板或载板排座上，方便快速原型验证；无管脚版本则预留焊盘，用户可根据自身结构空间自定义焊接连接线或贴片安装，适配特殊的异形安装空间。模块整体板边做了圆角处理，避免安装时剐蹭周边导线或绝缘层，电源输入引脚做了防反接保护设计，现场接线时即使误接电源正负极也不会烧毁核心电路，适合户外作业、现场调试这类接线环境复杂的使用场景。在实际工程应用中，这类模块常被集成到小型无人机飞控系统中记录飞行姿态、传感器原始数据，也会嵌入到野外环境监测节点里长期存储温湿度、振动等传感数据，还能作为小型工业设备的运行日志记录单元，无需外接上位机即可独立完成数据存储，大幅降低小型采集设备的开发周期与结构设计难度。
