带膨胀卡接结构的嵌入式LED灯座

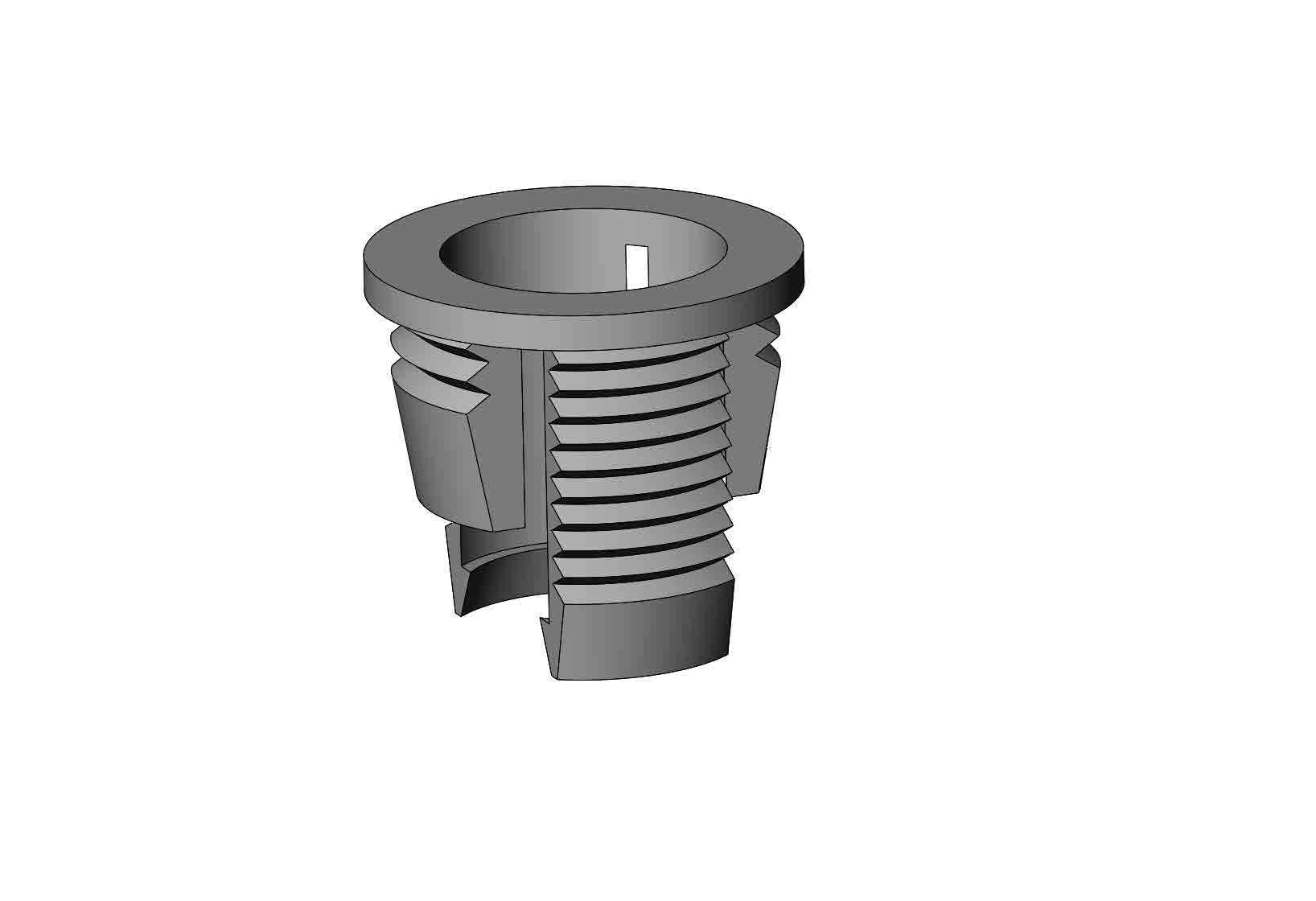

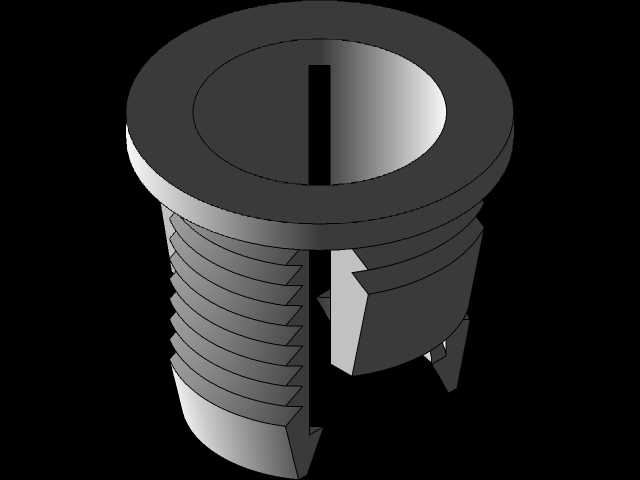

这款嵌入式LED灯座主要适配小型嵌入式照明场景，常见于橱柜局部照明、展柜重点补光、设备操作面板状态指示灯安装等位置，核心作用是为小功率LED发光元件提供稳定的安装载体，同时实现与安装面板的快速可靠固定，兼顾绝缘防护与走线导向的功能。从结构设计来看，灯座上部带外翻的限位法兰边，安装时法兰边贴合安装面板外侧，起到轴向限位作用，避免灯座整体陷入安装孔内；下部采用多瓣式膨胀卡爪结构，卡爪外侧带止退倒齿，穿入安装孔后卡爪依靠自身弹性向外撑开，倒齿咬合安装面板背面，无需额外螺丝或粘接即可完成快速固定，适配厚度在1-3mm的金属、塑料、木质安装面板，安装孔直径匹配灯座主体外径即可，公差范围可放宽至±0.2mm，对现场开孔精度要求较低。灯座内部设计有标准内螺纹结构，可直接拧入对应规格的LED灯珠模组，螺纹配合长度足够保证连接稳定性，同时内壁预留了走线缺口，方便灯珠的供电导线从灯座内部穿出，避免导线被挤压破损。设计过程中优先考虑了安装效率与连接可靠性，多瓣卡爪的开槽深度经过反复验证，既保证卡爪有足够的弹性变形量方便穿入安装孔，又避免开槽过深导致卡爪强度不足断裂；卡爪外侧的倒齿角度设计为15度，穿入时顺滑无卡滞，固定后倒齿垂直于安装面，承受轴向拉力时不会松脱。灯座整体采用绝缘耐磨的工程塑料材质，可耐受LED工作时产生的持续温升，长期使用不会出现脆化变形；上部法兰边的厚度控制在1.2mm，既保证足够的支撑强度，又不会突出安装面过多影响外观平整度。内部螺纹的螺距与牙型严格匹配常用小功率LED灯头规格，更换灯珠时无需额外转接件，普通操作人员徒手即可完成拆装维护。卡爪与主体的连接位置做了圆角过渡，减少应力集中，反复拆装多次也不会出现断裂问题，适配批量组装生产线的快速装配需求，也适合后期现场维护更换。
