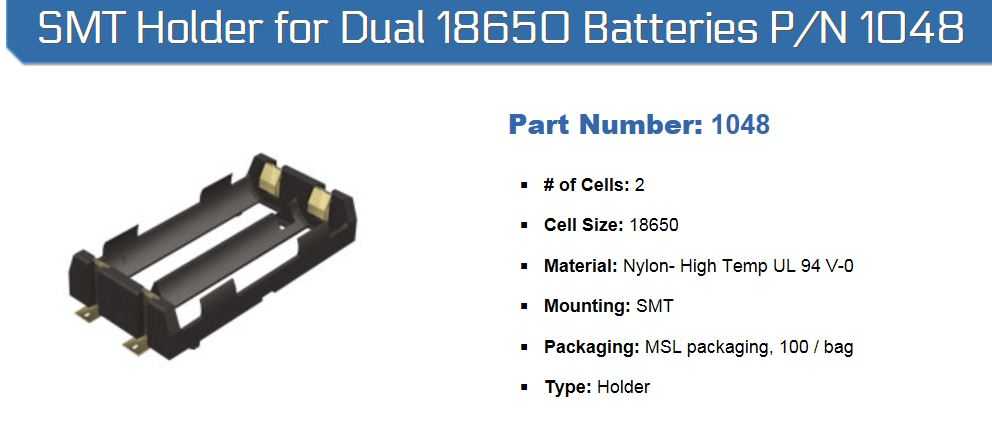

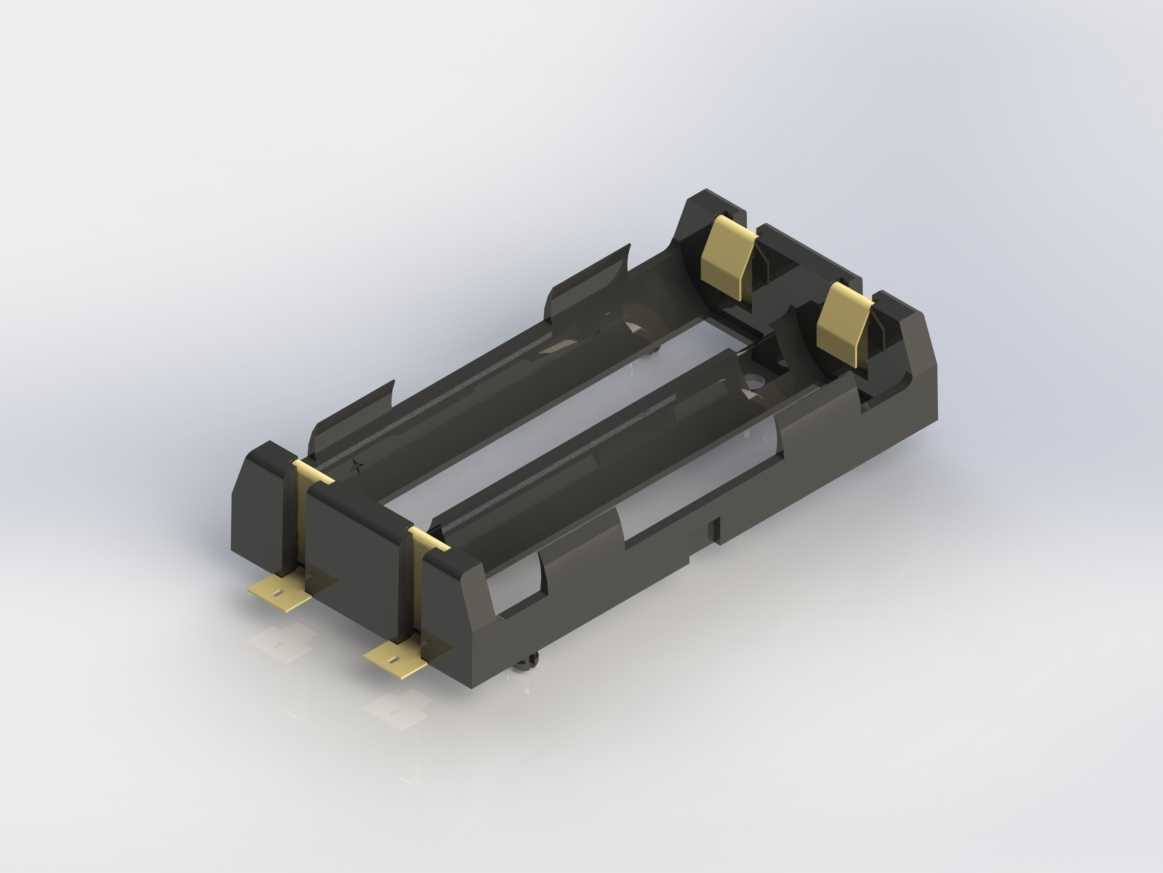

Keystone双节18650表面贴装电池固定支架

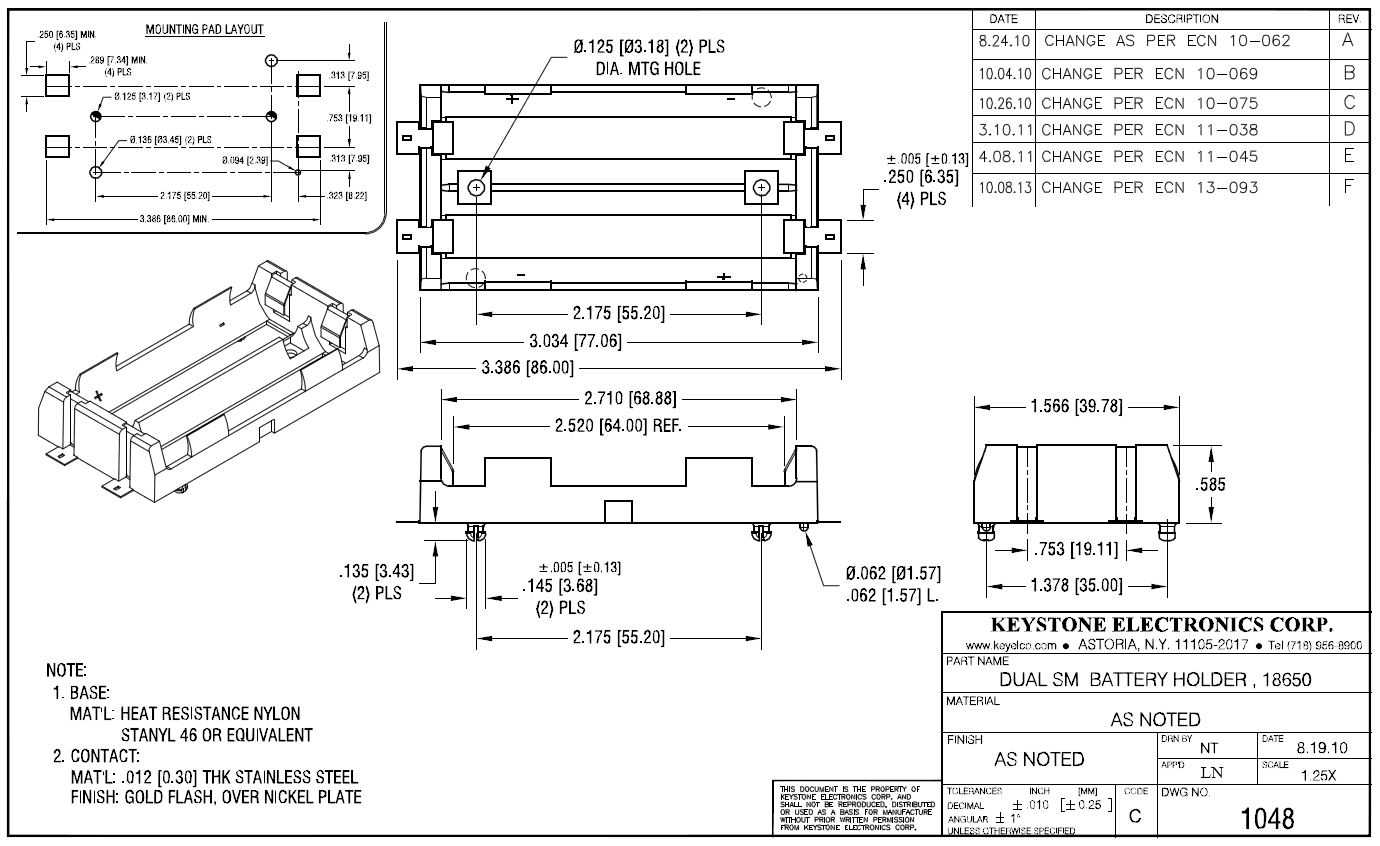

这款双位18650电池支架，主要面向采用表面贴装工艺的锂电供电类电子产品设计，可同时容纳两颗直径18mm、长度65mm的圆柱锂离子电芯，在便携式检测设备、小型工业手持终端、户外通讯模组、低功耗工控传感节点这类需要内置可更换锂电的产品中应用广泛。不同于传统插装式电池座，该支架采用SMT贴装结构，所有焊接引脚均分布在支架底部平面，可直接随PCB板完成回流焊工序，无需后续手工补焊插件引脚，能大幅提升SMT产线的整板加工效率，减少后段人工装配的工序节点。从结构设计来看，支架主体采用耐高温绝缘工程塑料注塑成型，可耐受回流焊阶段的峰值高温，不会出现壳体变形、引脚移位的问题；四个镀金导电弹片分别对应两颗电芯的正负极接触位，弹片采用带预压弧度的设计，电芯装入后能保持稳定的接触压力，即使设备遇到常规振动、跌落工况，也不会出现电芯接触断电的情况。支架的电芯仓侧壁做了导向滑槽设计，电芯装入时可顺着滑槽滑入到位，仓体两端设置了防反装限位结构，反向放置的电芯无法完全卡入仓内，从结构上避免电芯反装烧毁后端电路的风险。安装边界方面，支架整体贴装后的占用高度较低，不会过多占用PCB板上方的堆叠空间，底部焊接引脚的焊盘尺寸符合常规SMT工艺的设计要求，钢网开制无需做特殊调整；仓体两侧预留了轻微的卡扣余量，电芯装入后可被侧壁的卡扣结构卡紧，不会出现松脱滑出的情况，同时预留的拆卸间隙也方便后期维护时更换电芯。在结构建模过程中，需要重点把控弹片的压缩行程与接触压力的对应关系，既要保证接触可靠性，又要避免压力过大导致电芯装入困难、或是长期使用后弹片出现疲劳失效；同时塑料主体的壁厚要均匀，避免注塑过程中出现缩痕、翘曲，影响贴装时的平面度，导致焊接虚焊。
