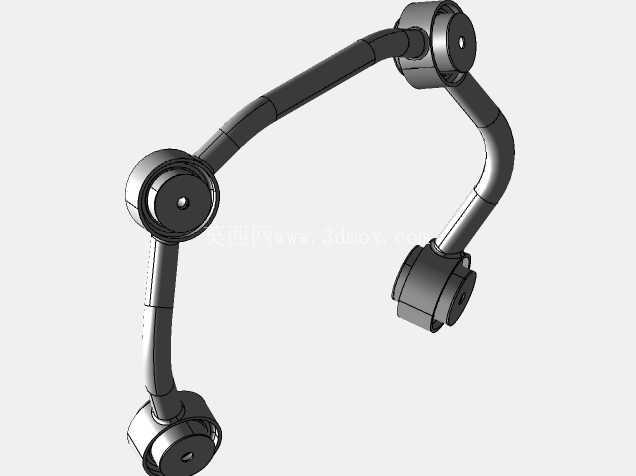

I型Dynafocal弯管管线衬套结构设计

　　在各类工业设备的管线布设场景中，尤其是需要兼顾走线灵活性与固定可靠性的场合，这类多关节弯管式衬套结构的应用十分广泛。不同于常规的硬管连接或者单一卡箍固定结构，该款I型Dynafocal衬套采用多段铰接式弯管结构，能够在有限的安装空间内灵活调整走线角度，适配不同设备舱体内部的复杂走线路径，避免管线在设备运行过程中出现过度弯折、磨损或者拉扯断裂的问题。从实际工程应用来看，这类结构常被用在需要频繁调整角度的设备连接部位，比如可转动的操作臂、设备舱门的走线通道、多自由度工装的管线防护段，既能够给内部穿过的线缆、软管提供稳定的防护通道，又能跟随活动部件的角度变化同步调整姿态，不会对活动部件的运动行程造成额外干涉。

　　设计这款结构的时候，首先要考虑的是关节部位的转动阻尼与密封防护的平衡，每一段弯管的连接端都采用了带衬垫的铰接结构，转动时不会出现松旷晃动，同时能够阻挡外部的粉尘、切削液进入管线通道内部，避免内部线缆被杂质侵蚀。管体本身采用等径圆弧过渡设计，所有弯折位置的曲率都控制在管线最小弯曲半径以上，不管是穿入控制线缆还是气动软管，都不会出现管线被折死、通径变小的问题，管内壁做了光滑过渡处理，穿线时不会刮伤线缆外层的绝缘护套。三个端部的连接座都采用了法兰式安装结构，安装面上预留了固定孔位，可以直接通过螺栓固定在设备的安装面板或者结构支架上，不需要额外设计转接支架，能够有效减少现场安装的加工工作量。

　　从安装边界尺寸来看，单段弯管的长度根据关节转动角度做了匹配设计，当三个关节全部调整到最大弯折角度时，整体结构的横向、纵向占用空间都控制在常规设备走线通道的预留尺寸范围内，不会和周边的其他结构件产生运动干涉。每个关节的转动角度都做了机械限位，避免过度弯折导致管体内部的管线被拉扯超过许用应变，比如当相邻两段弯管的夹角小于设计最小值时，限位结构就会抵住，防止转动角度过大拉断内部线缆。端部连接座的密封面做了沉台设计，安装时可以嵌入设备面板的预留开孔内，配合密封圈能够实现安装面的IP65级防护，适合用在有切削液飞溅、粉尘较多的工业生产现场。

　　在实际选型匹配的时候，需要先确认内部穿过的管线总外径，确保所有管线穿入后管内还有不小于10%的通径余量，避免管线过多导致穿线困难，同时要核算活动部件的最大运动行程，确认衬套调整到极限角度时，管内的管线不会出现拉扯受力。如果是用在有振动的设备部位，还可以在连接座的固定面增加减震垫片，减少设备运行时的振动传递到管体，避免长期振动导致连接螺栓松动。不同于市面上常见的塑料波纹管走线结构，这款金属材质的铰接衬套结构抗冲击能力更强，即使被周边的工件意外磕碰，也不会出现管体破裂、管线外露的问题，使用寿命比普通塑料防护套高出数倍，适合在工业生产环境下长期使用。

　　结构建模过程中，所有铰接部位的配合公差都按照间隙配合的中等精度等级设置，既保证转动时的顺畅度，又不会出现配合间隙过大导致的晃动问题，管体的壁厚根据常用的铝合金或者工程塑料材质做了等强度设计，在保证整体结构强度的前提下尽可能减轻自重，不会给活动部件增加过多的额外负载。端部连接座的固定孔位采用了通用的孔距设计，能够和市面上多数标准设备的走线开孔直接匹配，不需要用户重新修改安装孔位，降低了设备改造的设计成本。管体的弯折段全部采用大圆弧过渡，没有尖锐的棱角，不管是安装过程还是后期维护穿线，都不会划伤操作人员的手部，也不会刮破管线的外层防护层。
