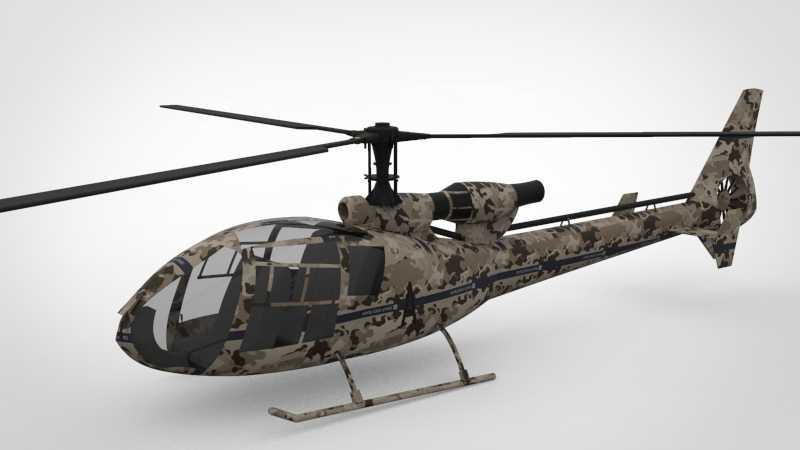

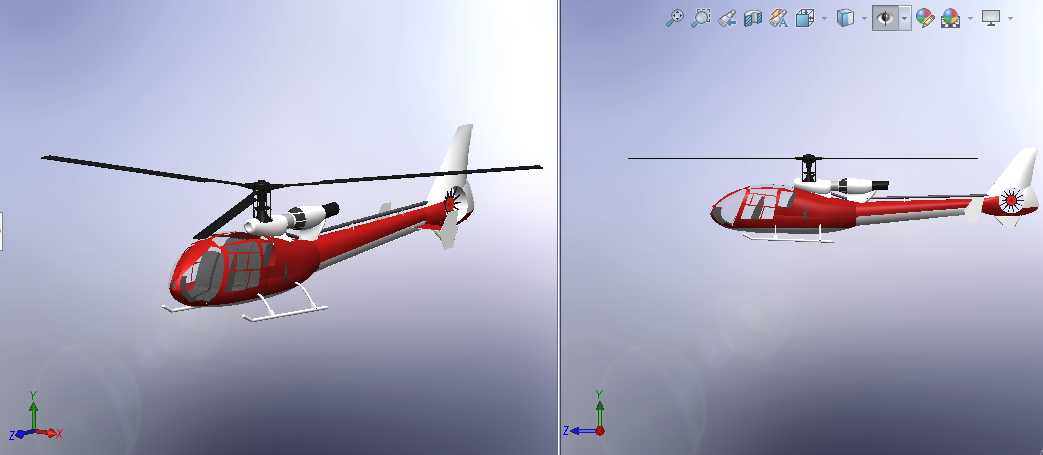

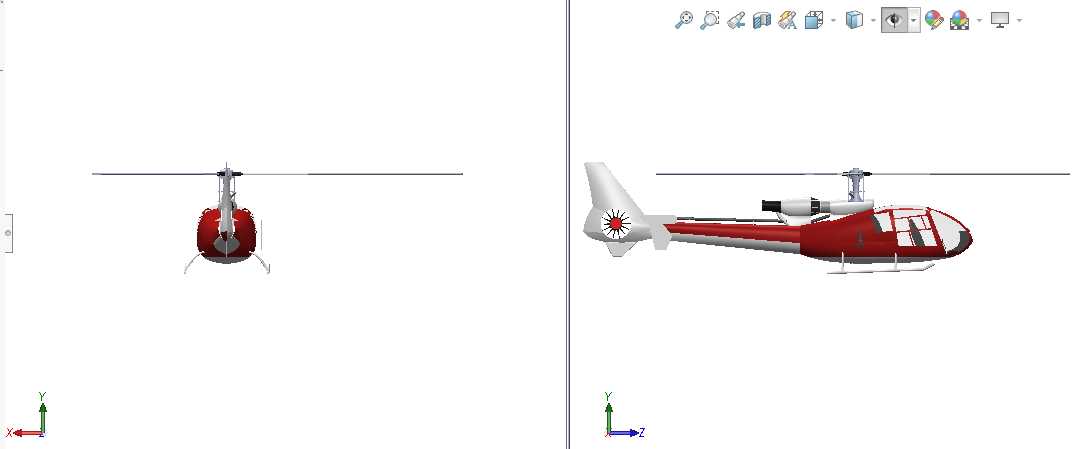

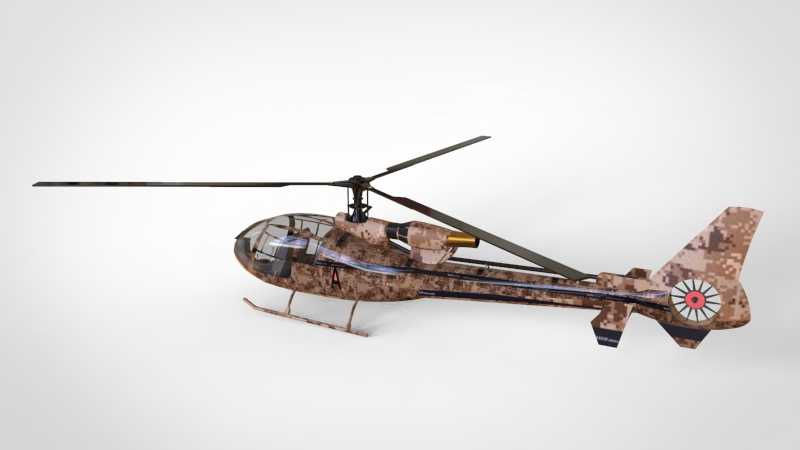

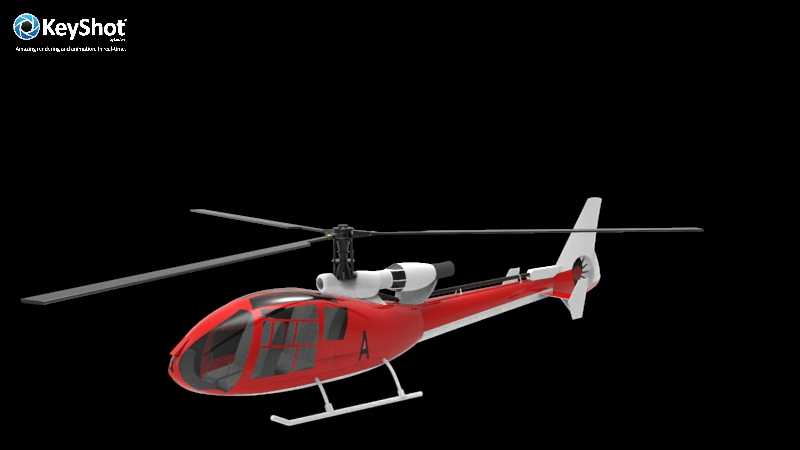

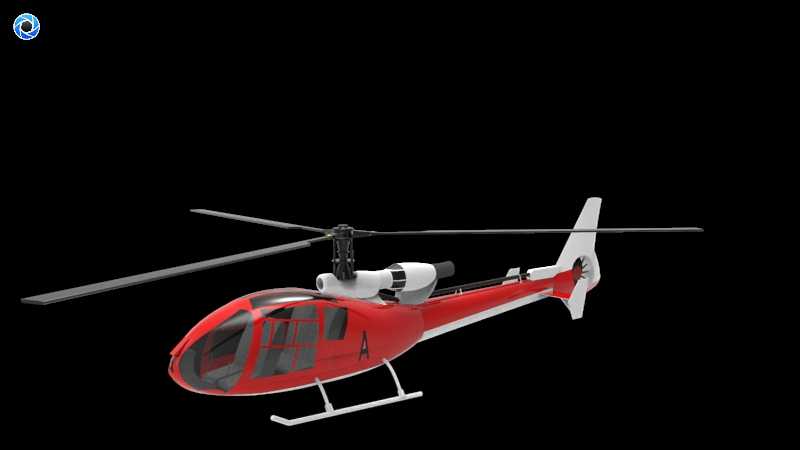

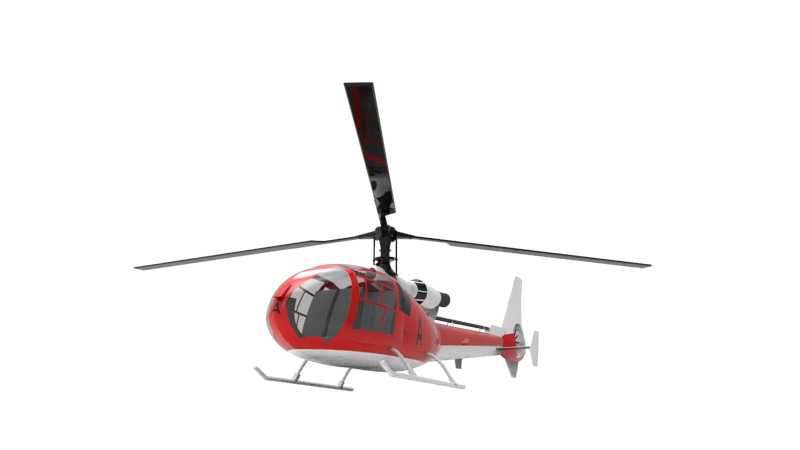

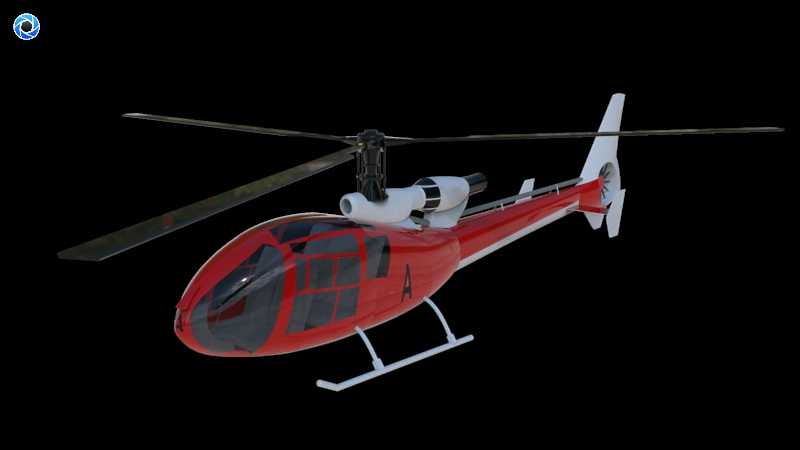

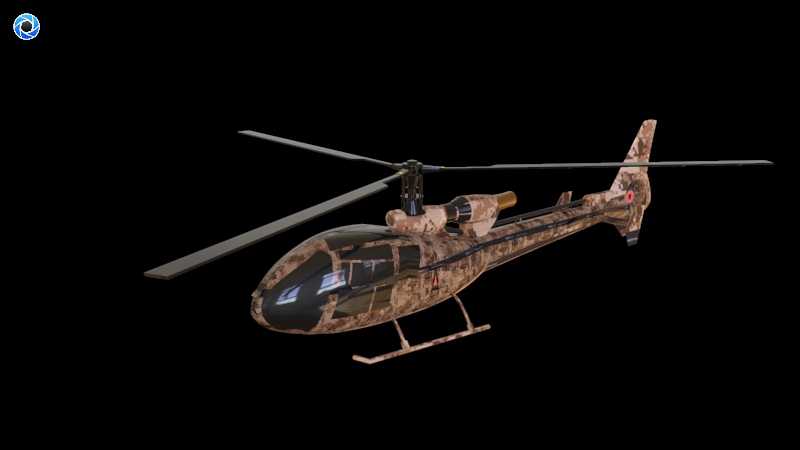

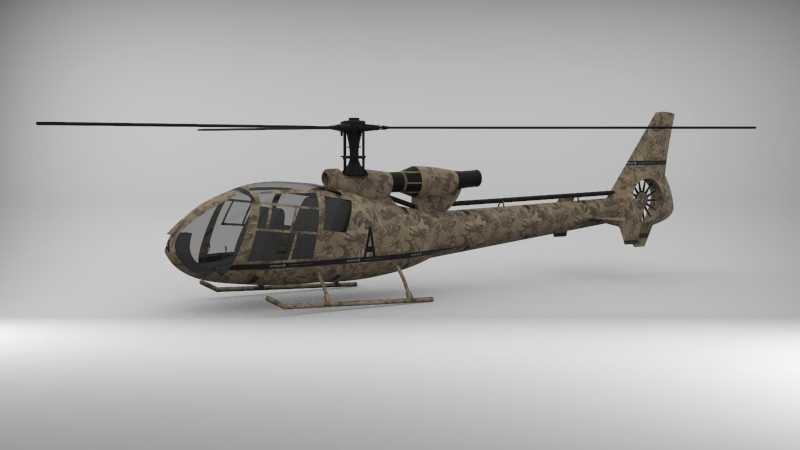

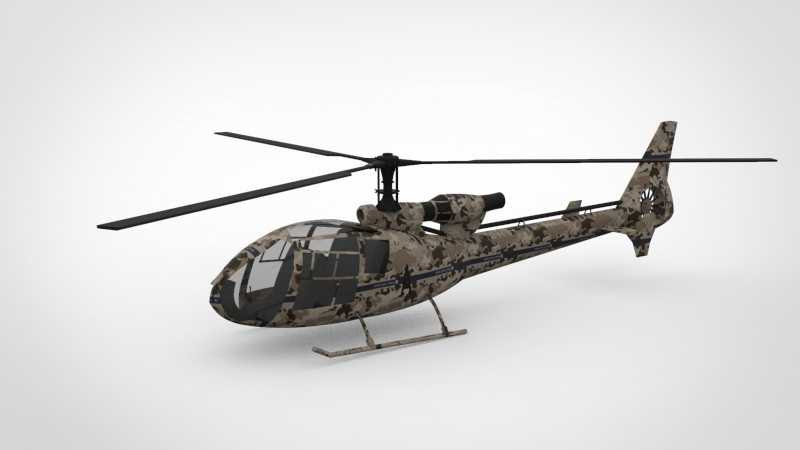

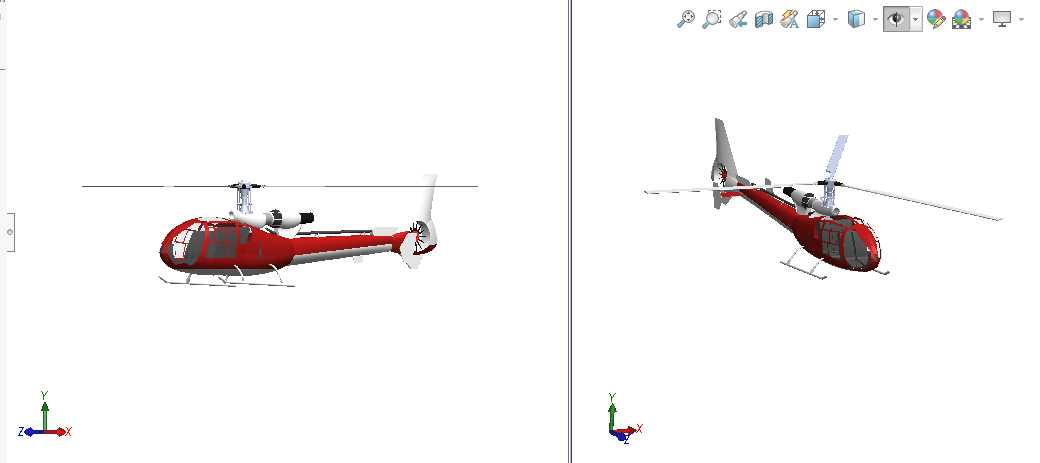

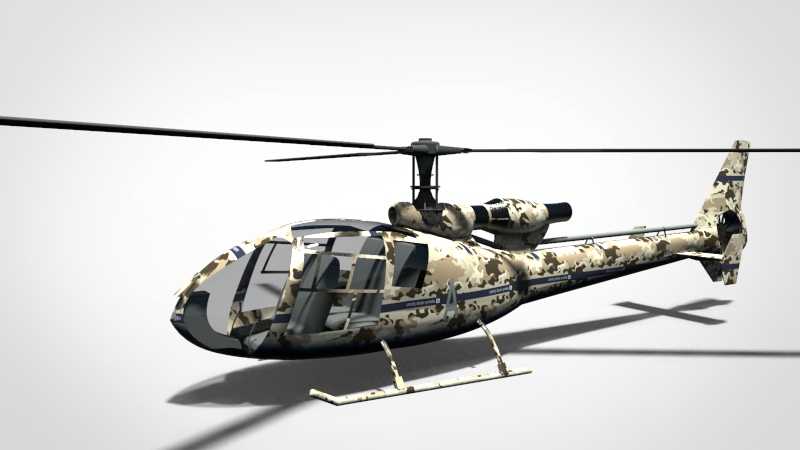

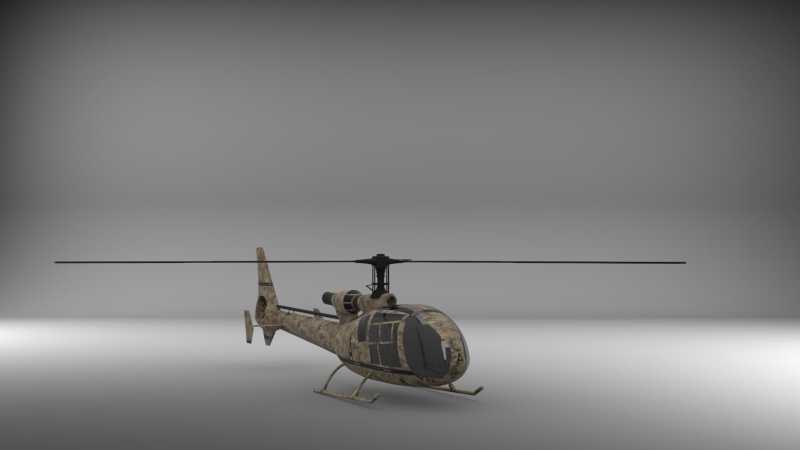

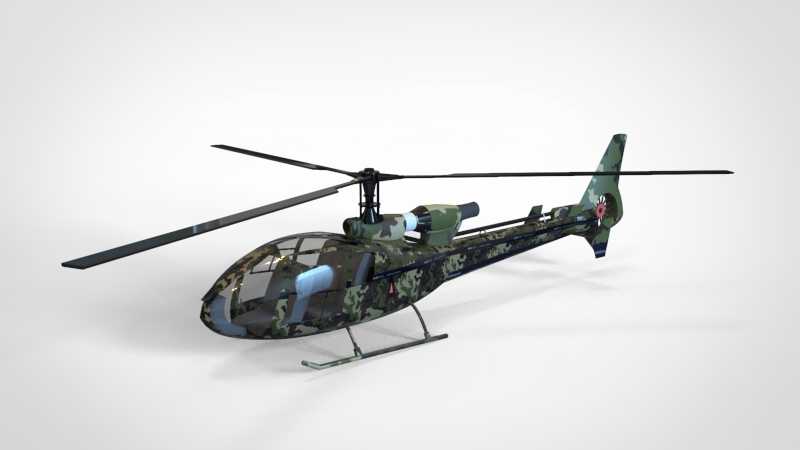

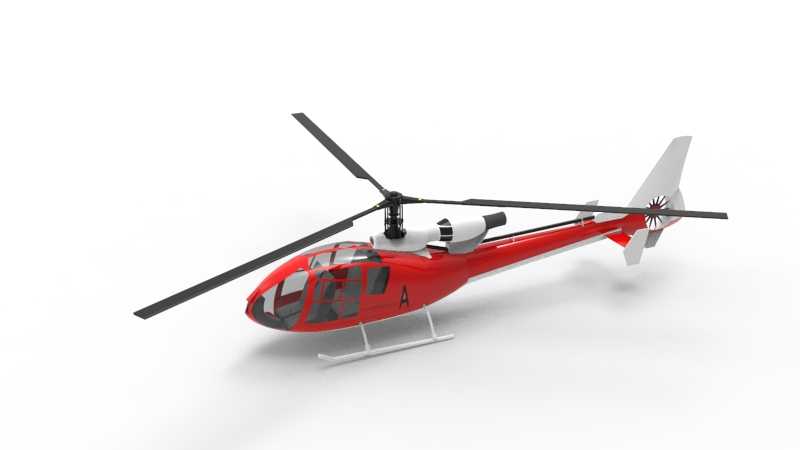

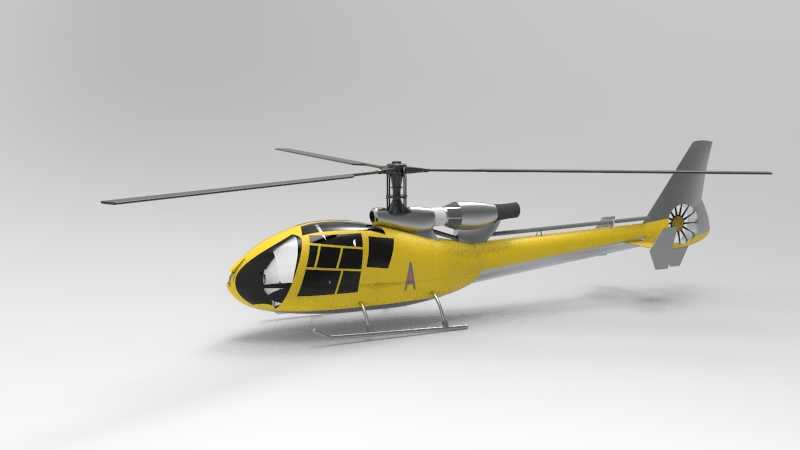

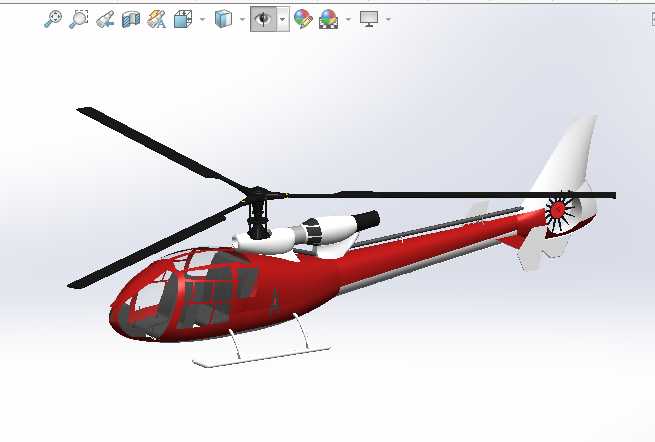

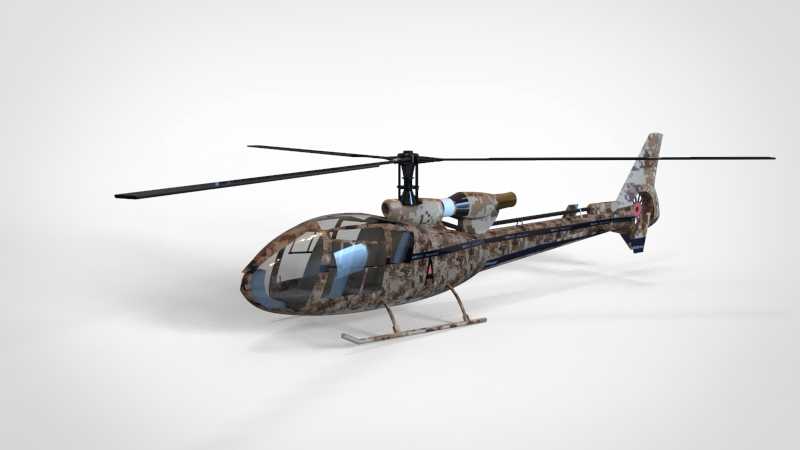

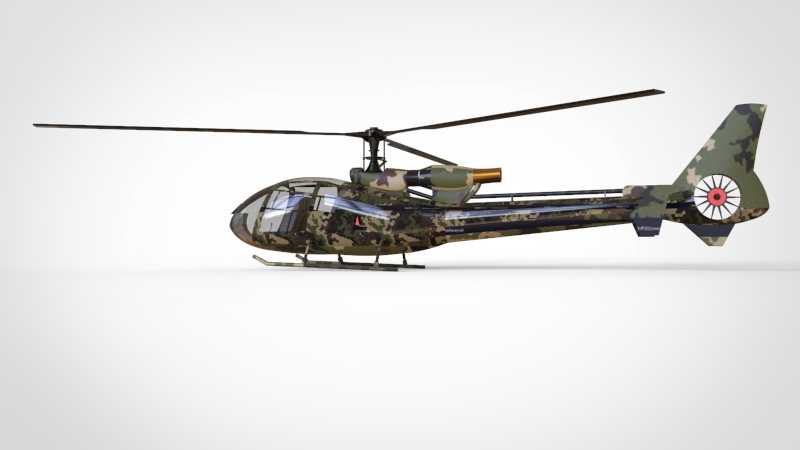

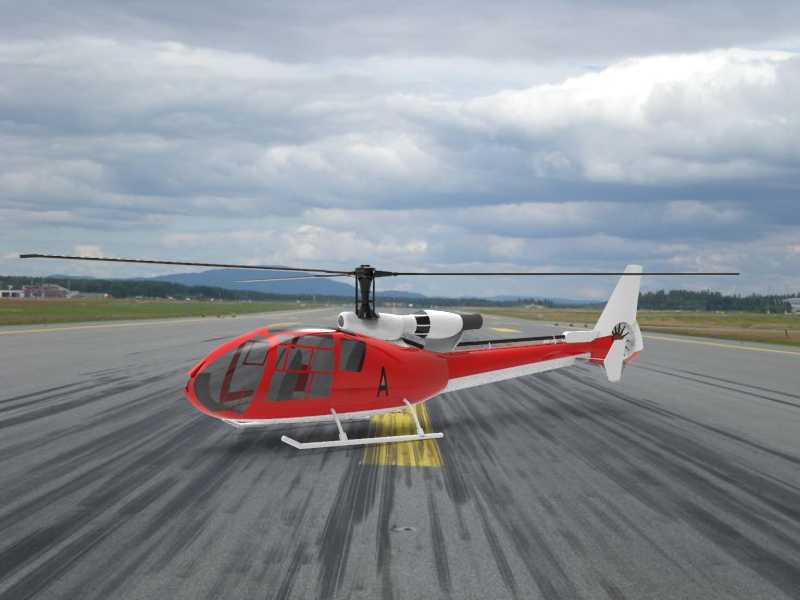

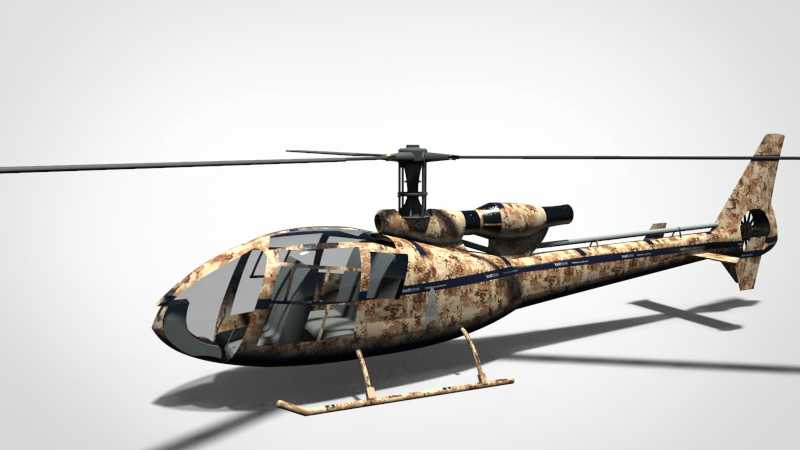

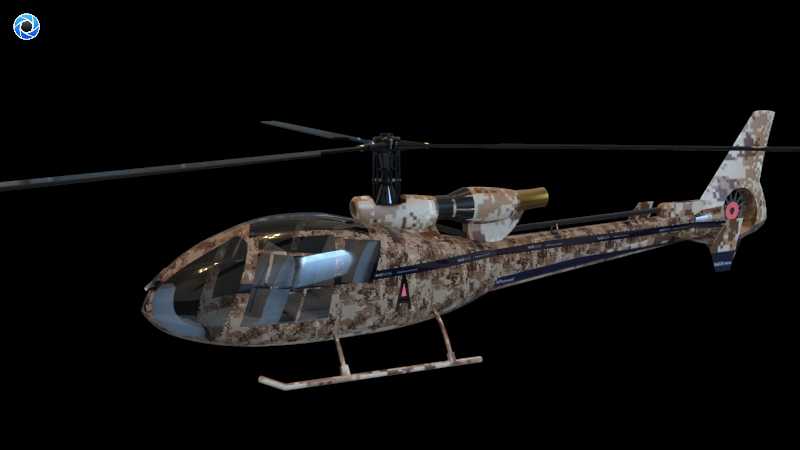

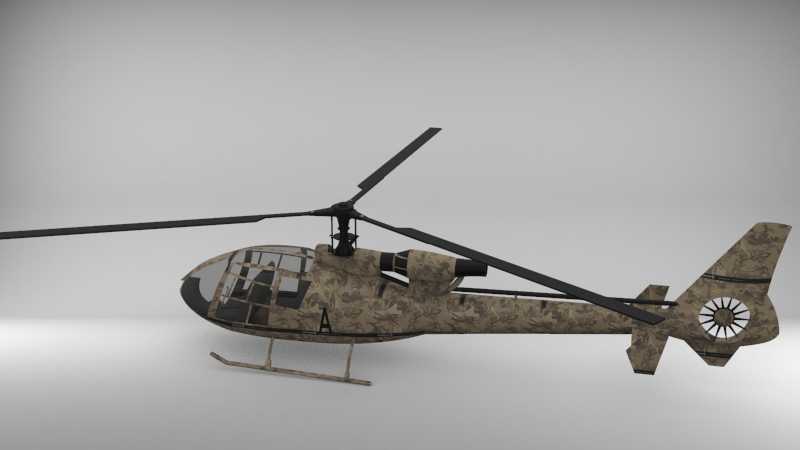

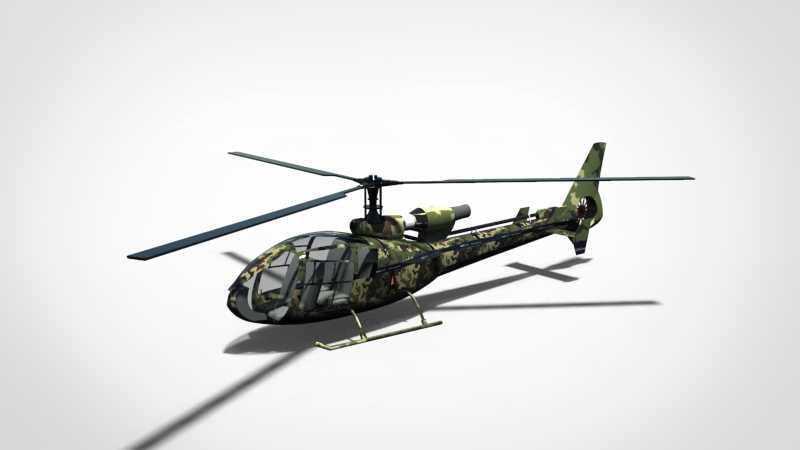

涵道尾桨单发轻型民用直升机三维结构

这款轻型单发直升机的三维结构设计，核心围绕民用通航场景的实际作业需求展开，在结构布局上优先考虑了低空作业的安全性与维护便捷性。不同于传统尾桨外露的构型，该机型采用的涵道式尾桨设计，将尾桨完全包裹在垂尾的涵道结构内部，首先解决了低空作业时尾桨容易触碰障碍物、地面人员误触风险的问题，在农林植保、电力巡线、城市短途通勤这类起降环境复杂的场景中，该结构能大幅降低地面操作的安全隐患，同时涵道结构本身能对尾桨气流形成导流作用，提升侧风环境下的航向操纵稳定性，减少低空紊流对飞行姿态的干扰。动力单元布置在机身上部、主减速器后方的位置，通过传动轴分别连接主旋翼系统与尾桨传动系统，这种布局能尽可能缩短传动路径，降低传动过程中的功率损耗，同时重心集中在机身中轴线附近，便于全机的重心配平，减少飞行过程中的配平阻力。机身主体采用铝合金框架加复合材料蒙皮的混合结构设计，前部座舱段采用多块曲面透明风挡，保证驾驶员与乘员的前向、下向视野，适配空中观光、巡检作业时的观察需求，滑橇式起落架的结构设计没有复杂的收放机构，降低了结构重量与维护成本，同时能在简易起降场地、甚至不平坦的野外地面完成着陆，适配野外作业的起降条件。主旋翼采用三桨叶铰接式结构，桨叶翼型经过低速优化，在保证升力效率的同时降低旋翼旋转的噪声水平，适配城市区域作业的噪声管控要求；涵道尾桨的桨叶数量多于传统外露尾桨，在相同推力需求下可以降低单桨叶的载荷，进一步减小尾桨运转的振动与噪声。在结构建模过程中，需要严格控制各部件的安装边界：主旋翼桨毂与主减速器输出轴的同轴度公差、尾桨传动轴与航向减速器的对接精度，都会直接影响传动系统的振动水平与使用寿命；发动机舱的散热通道预留尺寸，需要匹配涡轴发动机工作时的散热气流流量，避免出现舱内温度过高影响机载设备运行的问题；机身两侧的舱门开口位置需要避开机身主承力框架的传力路径，保证开口区域的结构强度不会出现明显削弱，同时预留足够的机载设备安装空间，可根据不同作业需求加装植保喷洒设备、光电吊舱、应急救援担架等不同任务载荷，不需要对机身主体结构进行大幅改装。全机的外形曲面建模需要保证蒙皮的气动连续性，减少机身表面的凸起与折线，降低飞行过程中的寄生阻力，提升巡航阶段的燃油经济性。
