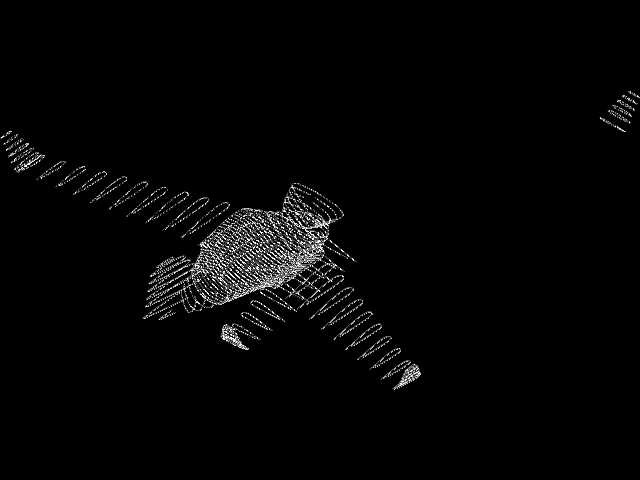

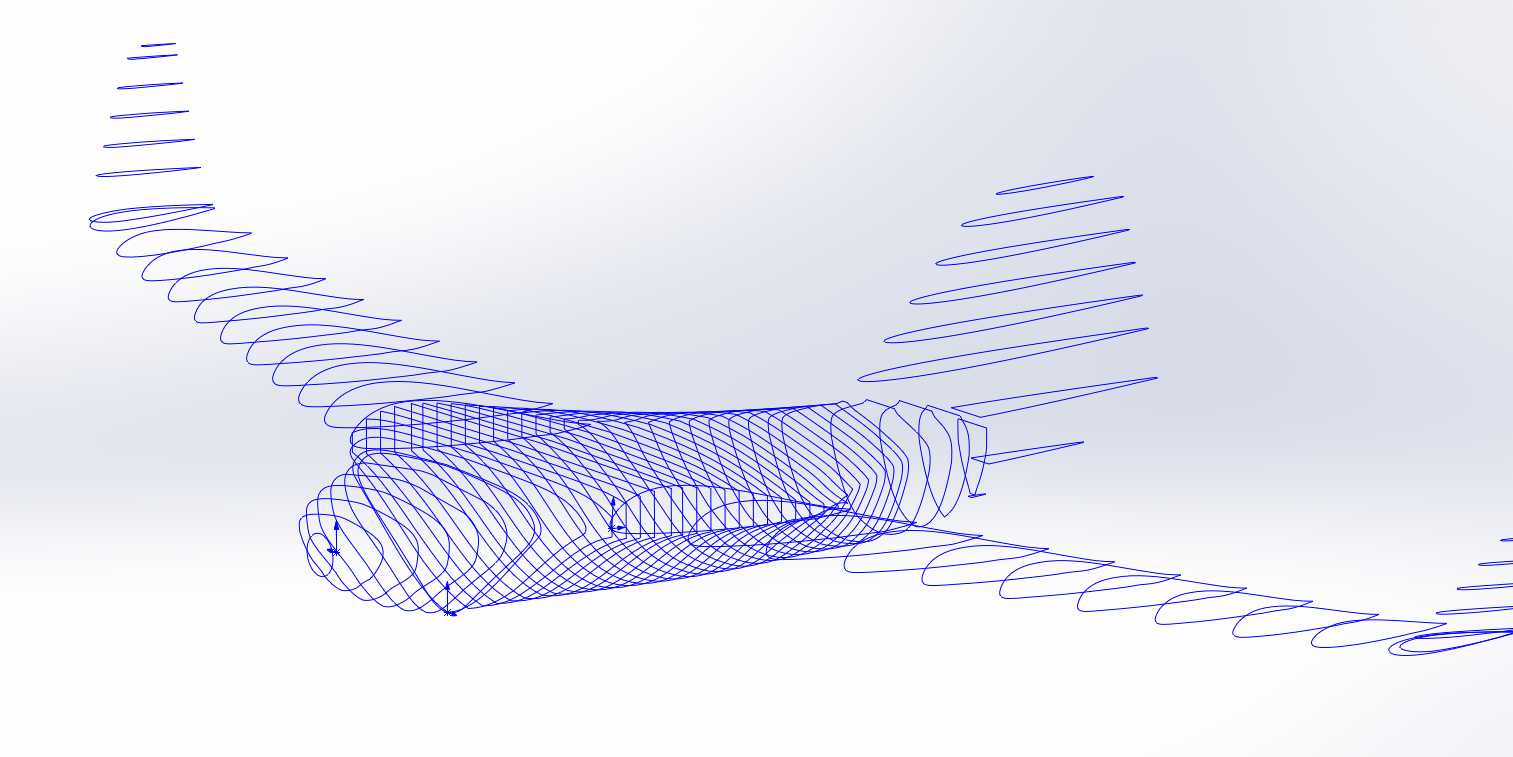

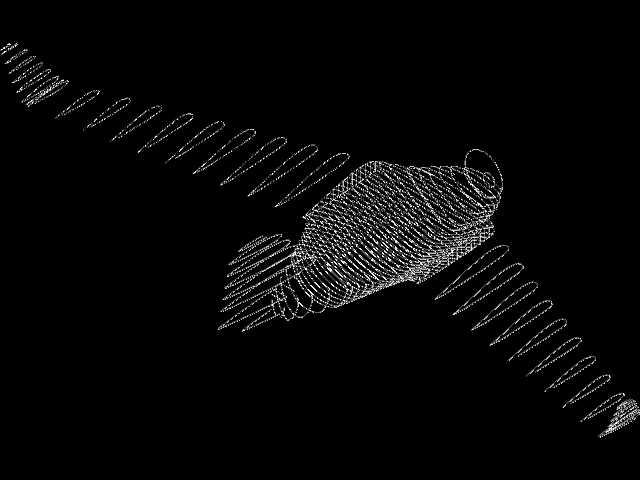

在航空飞行器的前期研发流程中,CFD气动分析是验证气动布局合理性、预判飞行阻力与升力特性的核心环节,这类用于CFD分析的飞机接触线几何结构,是开展数值模拟前必不可少的几何基础载体。不同于常规用于结构加工的实体三维模型,该几何结构以线框形式呈现飞行器的完整外轮廓接触边界,覆盖机身主体、机翼、尾翼等所有与来流产生接触的气动面轮廓线,能够直接导入前处理软件划分流体计算网格,省去了从实体模型抽取中面、修复几何间隙的大量前置工作,大幅缩短气动仿真的前期准备周期。

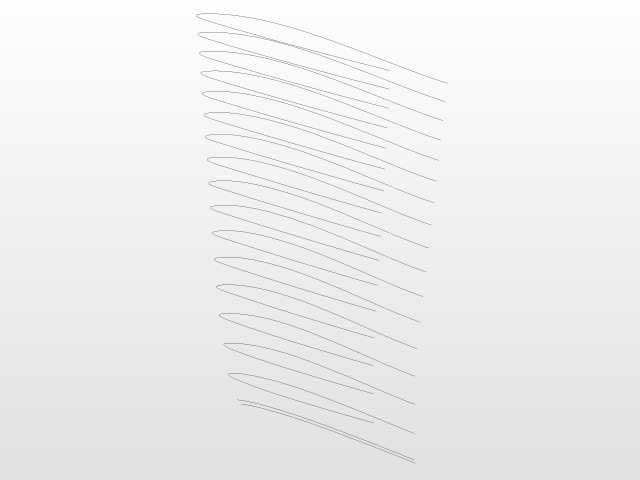

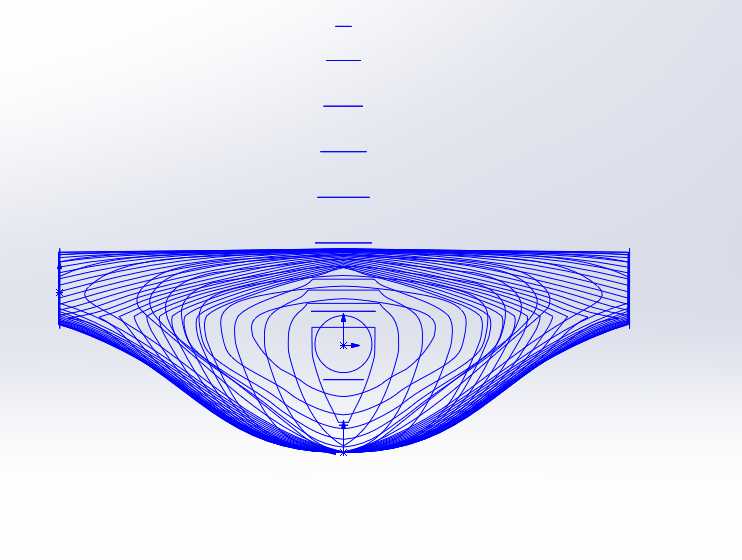

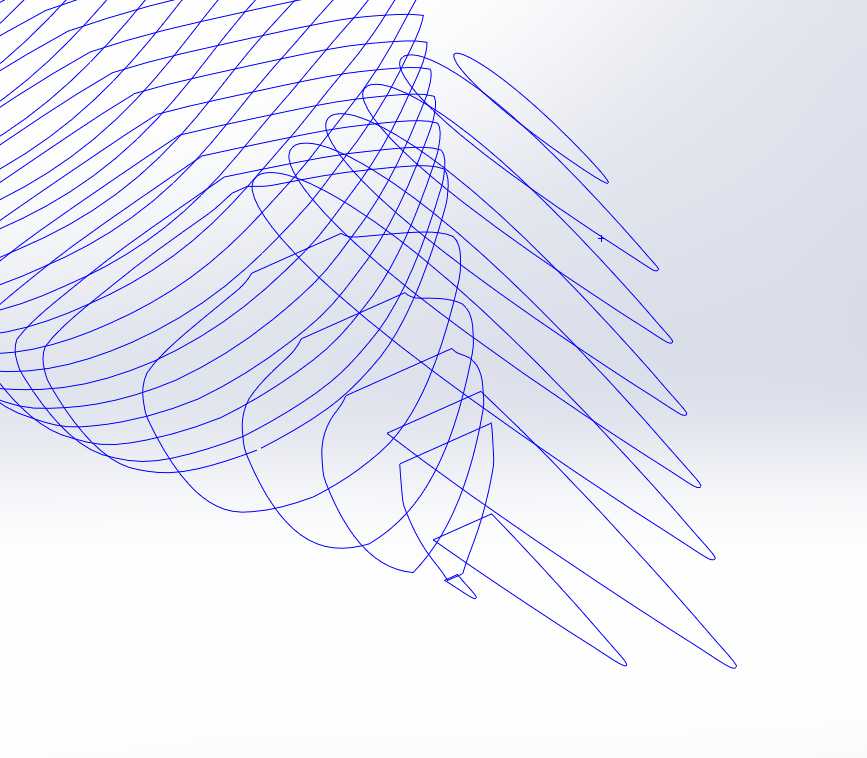

从实际工程应用场景来看,这类线框几何既可以用于固定翼轻型飞机的低速气动特性验证,也可适配小型无人机的飞控参数匹配仿真,在锅炉风道、cfd流场优化等涉及流体计算的场景中,也可参考这类线框构建逻辑提取流体域边界。设计这类线框结构时,需要严格遵循飞行器的气动外形设计逻辑,机身头部的轮廓线按照流线型曲率连续过渡,避免出现锐角拐点导致网格划分时出现负体积,机翼部分的翼型轮廓线严格匹配选定翼型的坐标点,保证弦长、后掠角、安装角等参数与实际设计方案一致,尾翼的轮廓线则根据航向稳定性要求调整相对位置,确保各气动面的接触线能够完整还原飞行器的外表面拓扑关系。
从安装边界与尺寸适配角度来说,该线框结构的各段轮廓预留了足够的参数调整空间,设计人员可以根据实际仿真需求,等比例缩放机身整体尺寸,或是单独调整机翼展长、机身长径比等参数,不需要重新绘制基础轮廓。线框的分层逻辑按照流体计算的需求设置,机身、机翼、尾翼的轮廓线分别归置在独立的几何层级,方便前处理时对不同气动面设置对应的边界条件,比如机翼表面设置无滑移壁面、远场区域设置自由来流边界,大幅提升仿真前处理的效率。对于从事飞行器结构设计、气动仿真的工程人员来说,这类经过预处理的接触线几何,能够有效避免几何修复过程中出现的外形偏差,保证CFD计算结果能够真实反映设计方案的气动特性,减少后续风洞试验环节的方案迭代次数。
- 全部评论(0)
- 模板大小 10.37 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,STEP / IGES,AutoCAD,Rendering,Other,AutoCAD,SOLIDWORKS,SOLIDWORKS,AutoCAD,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS
- 软件分类 飞机
