本田CR85越野摩托车后减震器三维建模作品

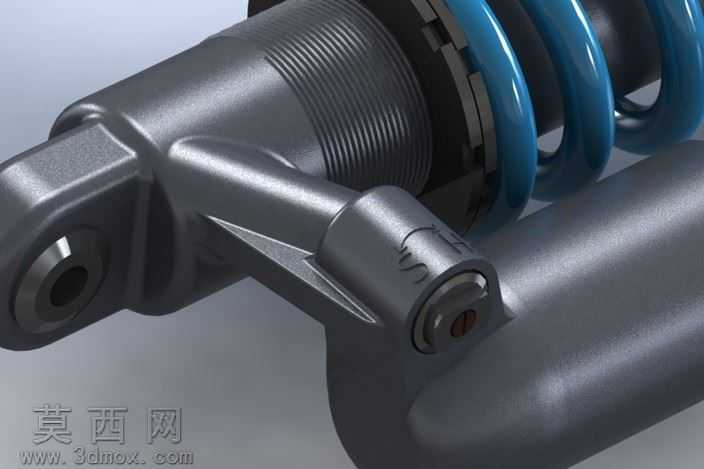

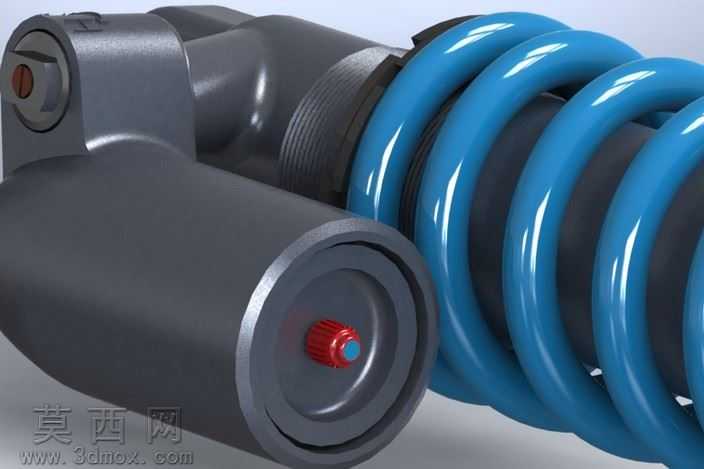

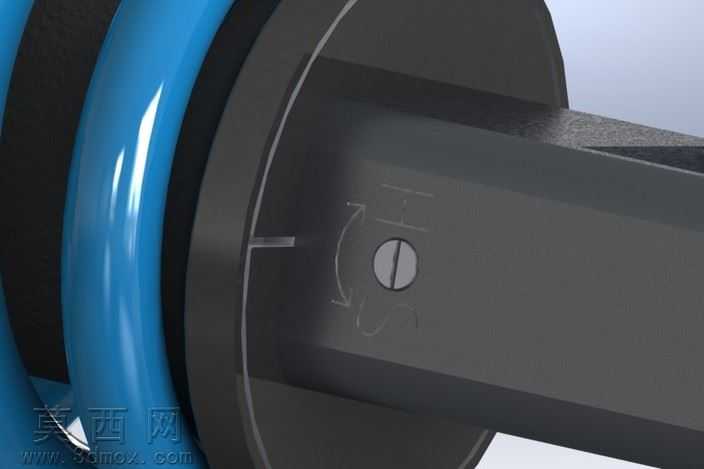

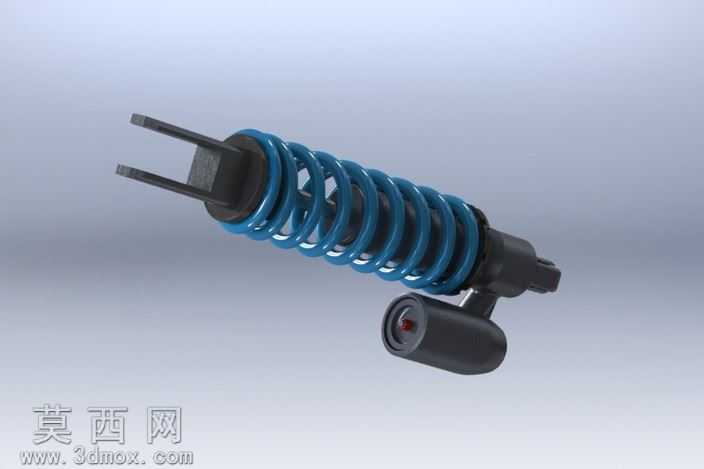

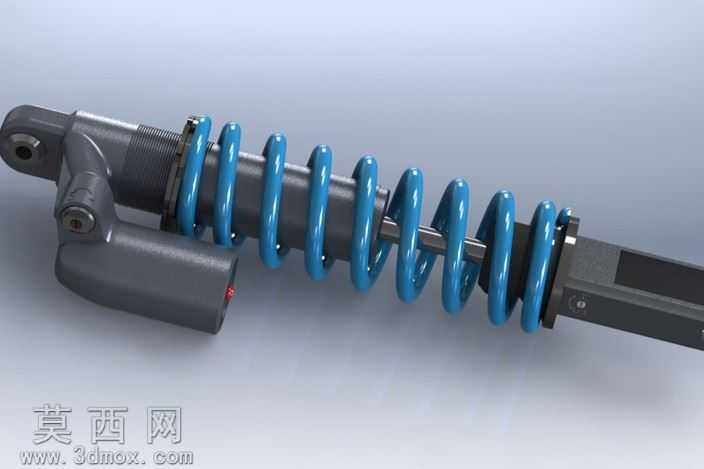

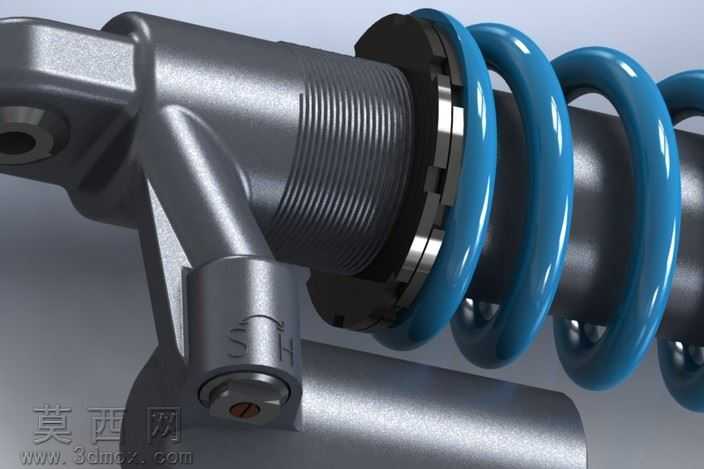

本作品为2003款本田CR85越野摩托车配套后减震器的高精度三维建模成果，建模过程严格参照原厂规格参数完成，完整还原了该款减震器的全部结构细节与外观特征。建模阶段首先梳理了该款后减震器的核心组成逻辑，将整体结构拆分为阻尼筒体总成、螺旋弹簧总成、端部连接接头、调节旋钮四大核心模块，针对每个模块的曲面特征与装配关系逐一进行特征构建。阻尼筒体部分采用多段回转体特征结合局部倒角、密封槽细节刻画，精准还原了筒体表面的加工纹理区域、端部的密封端盖结构，以及端盖中心带蓝色标识环的红色阻尼调节旋钮，旋钮表面的防滑滚花细节也通过阵列特征完整呈现，保证结构辨识度。螺旋弹簧部分采用螺旋扫描特征完成主体建模，严格匹配原厂弹簧的螺距、圈数、簧丝直径参数，弹簧表面的高光曲面过渡做了专门的曲率优化，避免渲染时出现曲面断层。两端的连接接头部分还原了铰接孔结构、孔位的密封衬套细节，以及接头与筒体衔接处的锁紧螺纹结构，所有装配间隙均参照实车装配公差设置，保证模型可直接用于后续的装配干涉检查、运动仿真分析。材质与渲染阶段，针对不同部件的物理属性做了差异化材质调配：阻尼筒体与金属接头部分采用哑光金属材质，添加细微的磨砂颗粒质感模拟铝合金阳极氧化后的表面效果，金属边缘做了轻微的倒角高光处理，还原机加工零件的边缘特征；螺旋弹簧采用高光泽亮蓝色烤漆材质，调整材质的反射率与粗糙度参数，模拟原厂弹簧表面的光滑烤漆质感，在光照下呈现自然的高光带过渡；调节旋钮部分采用红色工程塑料材质，搭配中心的蓝色金属标识环，通过材质色彩的强对比突出调节部件的功能位置；铰接孔内的衬套采用深色橡胶材质，添加细微的纹理质感模拟橡胶密封件的表面特征。渲染阶段采用三点布光方案，主光源从侧上方打亮弹簧与筒体的主体曲面，辅助光源补全暗部细节避免死黑，轮廓光勾勒部件边缘提升立体感，最终呈现的渲染效果清晰展现了该款减震器的结构层次与材质质感。设计过程中重点考量了越野摩托车后减震器的功能特性，所有结构特征均围绕实车的减震工作逻辑搭建，既保证了外观的高度还原，也保留了结构的参数化特征，可根据需求调整弹簧刚度、筒体长度等参数适配不同的改装仿真场景，模型包含完整的step通用格式文件，可导入各类三维软件进行后续的工程分析、改装设计或展示使用。
