奔驰Atego适用底盘框架结构三维设计

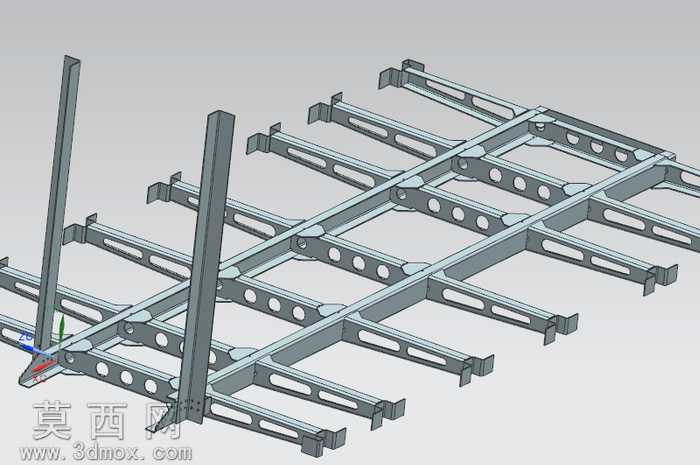

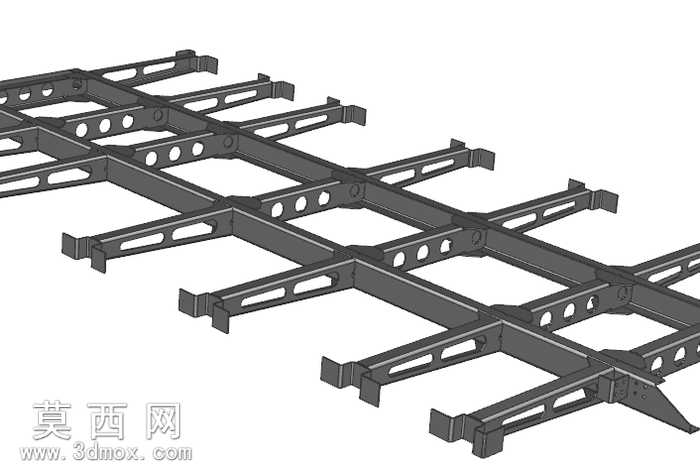

本作品为适配奔驰Atego车型的底盘承载框架三维结构模型，整体采用纵横交错的桁架式布局设计，在三维建模过程中严格遵循商用车底盘的载荷分布逻辑，以等截面型材为基础构建单元，通过布尔运算完成各型材交接位置的精准裁切与拼接，确保每一处连接节点的位置公差控制在合理范围内，还原真实底盘装配的贴合度要求。建模阶段对框架上的减重孔进行了参数化设计，沿型材长度方向按受力梯度排布不同直径的圆形减重孔与长条形减重槽，在保证纵向、横向抗弯抗扭强度的前提下，最大化削减结构自重，实现轻量化设计目标。模型渲染阶段采用哑光深灰金属材质模拟高强度钢型材的表面质感，通过调整材质的粗糙度与金属度参数，还原热轧钢材经过表面处理后的真实视觉效果，同时对型材的棱边添加微小的倒角处理，避免尖锐棱边造成的渲染失真，提升模型的真实感。结构设计上，纵向主承力梁采用贯通式布局，横向连接梁按固定间距与纵梁垂直交接，在框架的端部位置设计有向外延伸的安装支脚，支脚位置预留了标准化的装配连接位，可直接适配奔驰Atego车型的悬架、动力总成、上装部件的安装接口。设计思路围绕商用车底盘的承载可靠性展开，通过桁架式的格构布局分散路面传递的冲击载荷，纵横梁交接位置的结构做了局部加强处理，避免应力集中造成的结构失效，整体框架的受力路径清晰，载荷可通过纵横梁的传导均匀分散到整个承载结构上，同时减重结构的排布避开了主要受力路径，不会对结构整体强度造成负面影响。模型完整还原了底盘框架的所有结构细节，包括每一处减重孔的位置、型材的截面尺寸、连接节点的拼接形式，可用于商用车底盘的结构验证、装配模拟以及相关教学演示场景，为同类型商用车底盘的结构设计提供可参考的三维建模范本。
