中程地空导弹发射装置结构设计

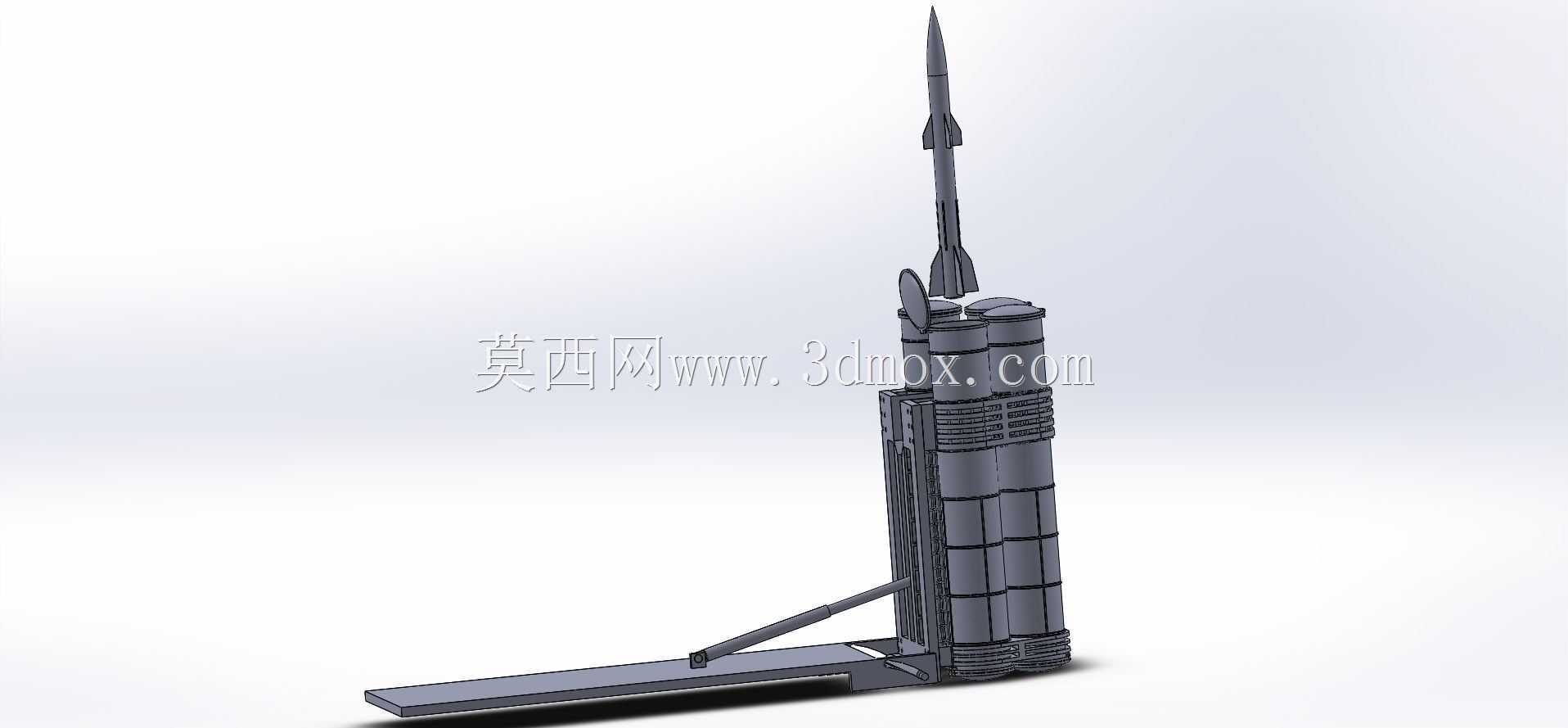

该模型还原的是中程防空系统配套的地空导弹发射装置，这类装备主要部署于要地防空阵地、野战伴随防空编队中，承担中距离空中目标拦截任务，可对来袭的固定翼战机、巡航导弹、低空突防飞行器等目标实施打击，是地面防空火力网的中程拦截核心单元。从结构设计来看，整套装置采用储运发一体化筒式设计，发射筒为多联装立式布局，筒身外部设置有纵向加强筋与环形箍带结构，既能够承受导弹发射时的高温燃气冲击，也可在运输、存储过程中为弹体提供密闭防护，隔绝外界温湿度变化、沙尘侵蚀对弹上精密元器件的影响，日常勤务状态下无需开筒检测即可长期存储，大幅降低阵地维护工作量。发射装置底部为承载底盘，底盘上设置有可收放的支撑调平支腿，在阵地部署时，支腿展开接触地面，可分散发射时的后坐冲击力，同时可根据阵地地面坡度调整支腿伸出长度，保证发射筒处于垂直发射的基准姿态，避免初始发射偏差影响导弹初始弹道精度；行军状态下支腿回收贴合底盘侧面，可适配重型越野卡车底盘的搭载需求，满足公路机动、越野转场的行军要求。发射筒顶部设置有导弹出筒口保护盖，发射前可自动快速开启，避免遮挡弹体出筒路径，筒身侧面预留有发射控制线缆接口、燃气排导通道接口，可直接接入防空系统的火控网络，接收目标参数、发射指令后完成导弹加电、瞄准参数装订、点火发射的全流程动作。建模过程中对发射筒的分段连接结构、支腿的铰接回转结构、底盘的承载梁框架都做了等比例还原，各部件的装配间隙符合实际军工装备的公差配合要求，既可以用于防空装备结构原理的教学演示，也可为相关装备的结构改进、搭载适配设计提供直观的三维参考，帮助设计人员快速掌握这类发射装置的布局逻辑、安装边界尺寸，在进行车载集成、阵地布设设计时可直接参考模型的轮廓尺寸预留操作空间与安装接口。
