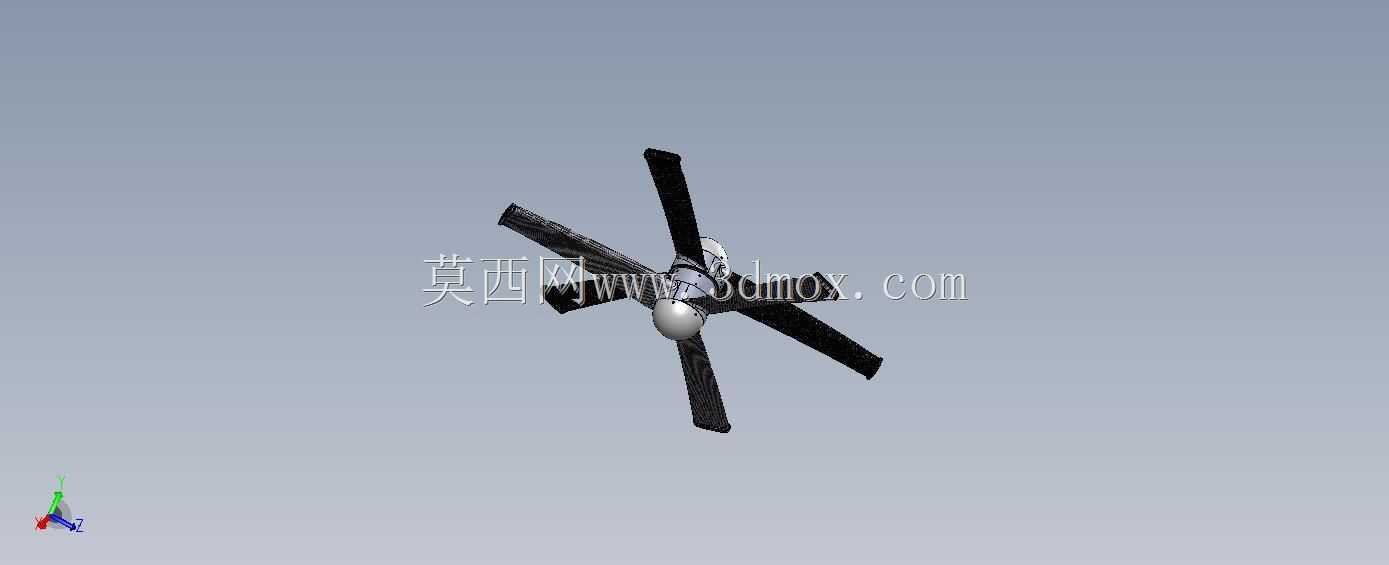

四旋翼无人机上下对转叶片整流罩组件

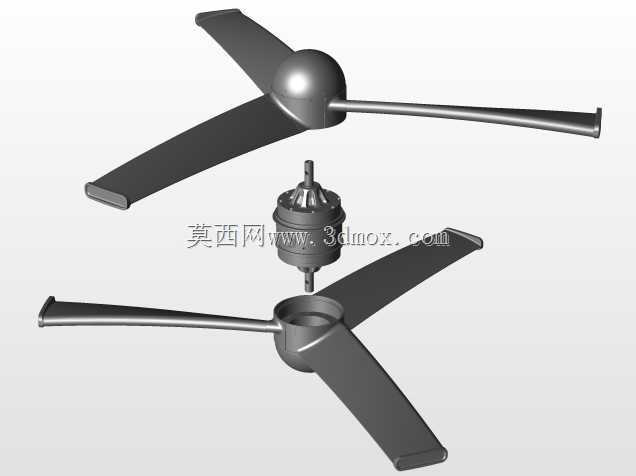

这套组件适配四旋翼类无人飞行器的对转旋翼布局，需搭配对转齿轮箱共同完成动力输出与气流整流功能，在小型无人旋翼飞行器的动力端设计中，上下对转的共轴双桨布局能在不扩大旋翼展开直径的前提下提升升力输出效率，同时抵消单组旋翼旋转带来的反扭矩，降低飞控系统的姿态修正负载。从结构设计逻辑来看，上部与下部叶片采用对称翼型截面，沿桨毂中心呈放射状均匀排布，每片桨叶的翼型弦长从根部到梢部逐步收窄，扭转角沿展向连续变化，匹配不同半径位置的线速度差，让旋翼扫过的盘面范围内气流诱导速度分布更均匀，减少翼尖涡流带来的能量损耗。整流罩部分采用流线型球头造型，完全包覆桨毂与齿轮箱输出端的连接结构，避免凸起的连接固件在高速旋转时产生额外的气动阻力，同时引导来流平滑进入上下两组桨叶的工作区域，降低气流在桨根位置的分离紊流。安装边界上，组件中心的桨毂预留了与对转齿轮箱双输出轴匹配的定位孔与锁紧结构，上下两组桨叶的安装相位差经过匹配设计，避免旋转过程中上下桨叶的气流干扰，装配完成后整体旋转动平衡精度满足高转速工况要求，不会在飞行过程中产生额外振动影响飞控传感器的采样精度。实际应用场景中，这类对转旋翼组件多用于对载荷能力有要求、同时对机身横向尺寸有限制的小型多旋翼无人机，比如室内巡检、狭小空间作业的特种无人机，相比传统单层四桨布局，同等旋翼直径下能提升约三成的有效载荷能力，同时整流罩的存在也能避免桨根位置缠绕杂物，提升复杂环境下的作业可靠性。设计过程中需要重点匹配上下桨叶的转速差与翼型匹配度，避免上下旋翼的尾流相互干扰导致升力波动，同时桨叶的根部连接结构需要满足疲劳强度要求，承受持续交变的气动载荷与离心载荷，整流罩的曲面造型需要兼顾气动效率与结构重量，采用薄壁结构设计时要预留足够的刚度，避免高速旋转下发生形变触碰桨叶。
