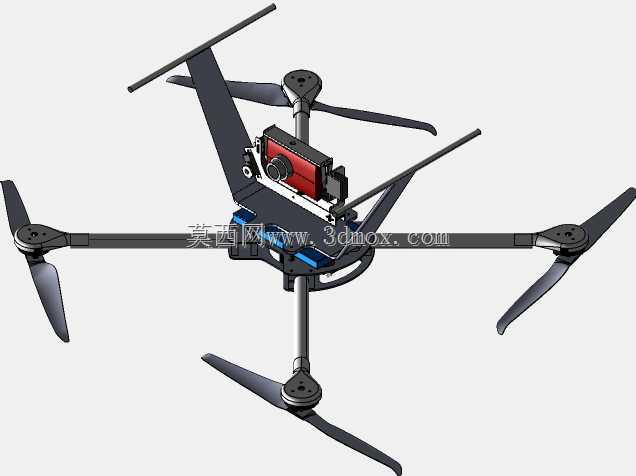

搭载摄像模组的四旋翼航拍飞行器结构

这款四旋翼飞行器结构主要面向低空航拍作业场景设计，可适配小型民用测绘、户外实景采集、低空巡检类作业需求，整体机架采用中心承载+四支机臂向外辐射的布局逻辑，核心承载区位于机架几何中心，可有效平衡四组旋翼转动时产生的力矩差，降低飞行姿态控制的调校难度。从结构设计逻辑来看，中心承载平台预留了摄像模组的安装位，模组采用快装式卡接结构固定，可兼容同尺寸规格的不同拍摄模块，安装位周边预留了走线槽位，可容纳供电、信号传输线缆的布设，避免飞行过程中线缆晃动干扰旋翼转动或影响拍摄稳定性。四支机臂采用等长对称设计，每支机臂末端独立配置旋翼动力单元的安装座，安装座的同轴度公差控制在合理区间，可减少旋翼高速转动时产生的偏振振动，降低整机飞行时的共振风险。机臂与中心平台的连接部位做了加强结构处理，可承受飞行过程中机动动作带来的弯折应力，同时机臂采用轻量化的结构构型，在保证结构强度的前提下尽可能降低整机自重，提升有效载荷的承载余量。旋翼采用两叶式构型，桨叶的翼型经过适配调校，可在常规巡航转速下提供稳定的升力，同时兼顾低空低速飞行时的姿态响应灵敏度。起落支撑结构采用竖向支杆搭配底部防护的设计，支杆长度经过测算，可保证飞行器降落时底部搭载的摄像模组不会与地面发生剐蹭，支杆的安装位置避开了摄像模组的拍摄视角范围，不会对航拍画面产生遮挡。整机的安装边界充分考虑了收纳运输需求，机臂可采用快拆结构设计，拆卸后整机横向尺寸可大幅缩小，便于携带至户外作业场景。结构设计过程中对各部件的重心配平做了前置考量，电池安装位设置在中心平台下方，可与上方的摄像模组形成上下重心平衡，减少飞行过程中的姿态补偿功耗，提升续航表现。各转动部件的安装位都预留了减震缓冲的结构空间，可通过加装减震垫降低动力单元的振动传递至摄像模组，保证拍摄画面的清晰度。
