火箭轻量化连接支架结构设计

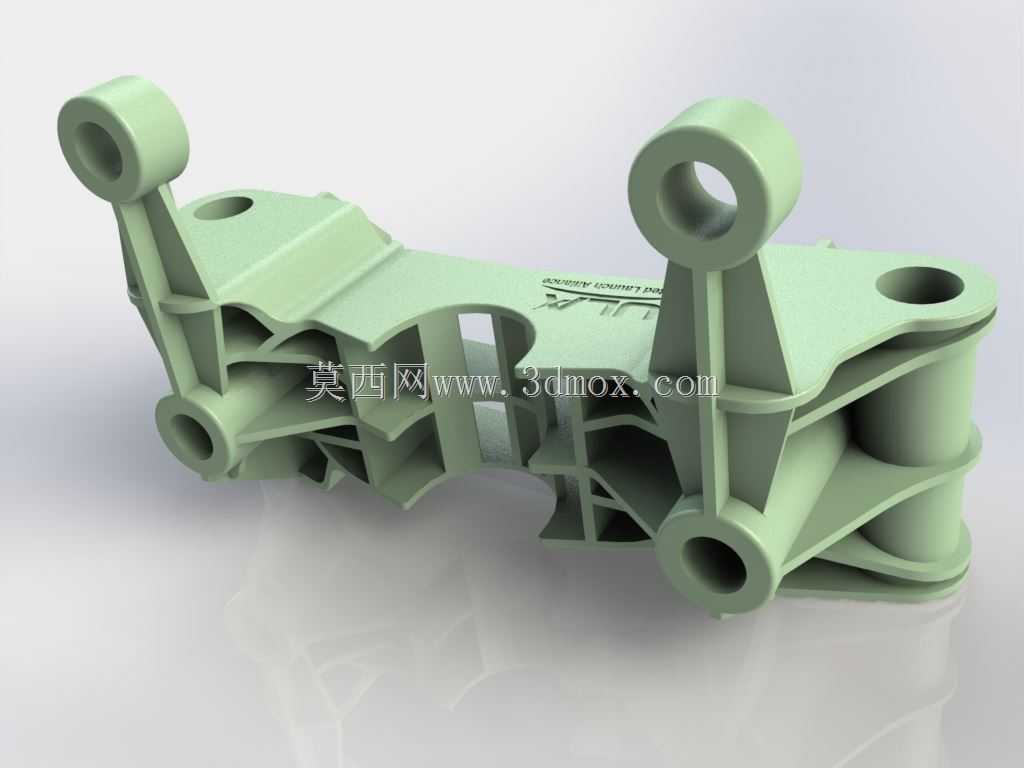

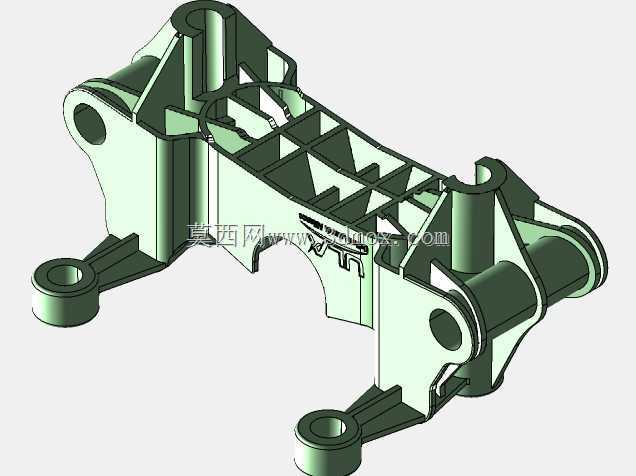

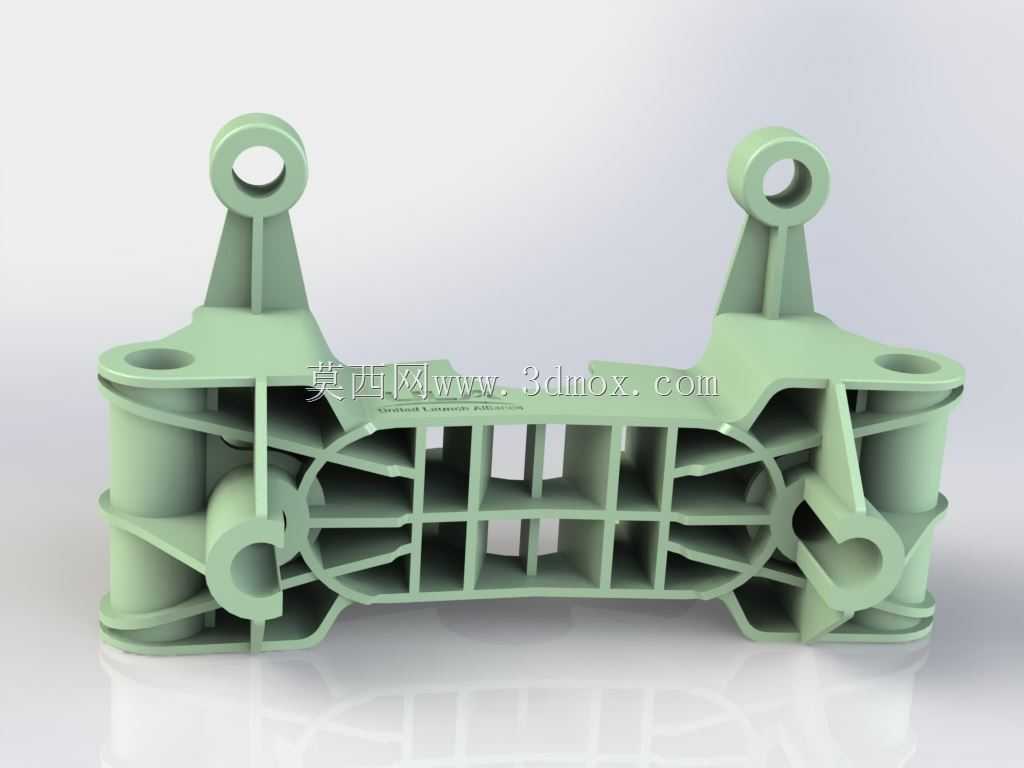

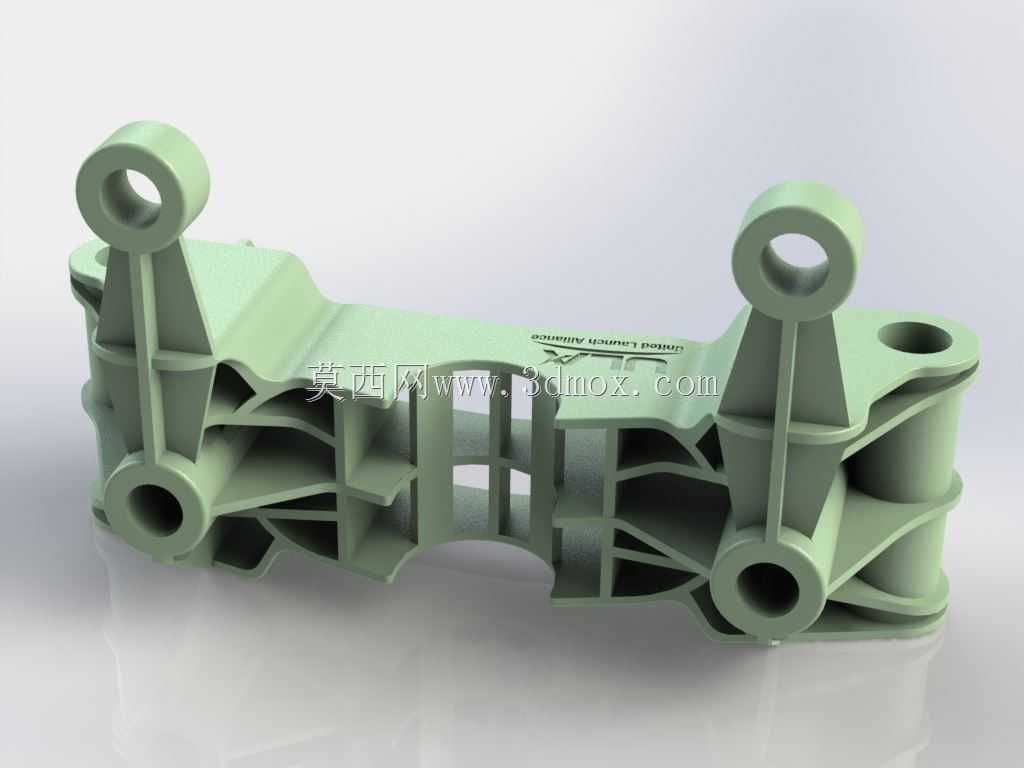

该支架属于航天运载设备的承力连接构件，主要应用于火箭箭体内部的设备挂载、管路固定或是部段间的载荷传递场景，在实际服役过程中需要同时承受发射阶段的轴向过载、横向振动载荷以及飞行过程中的温度交变应力，对结构的比强度、抗疲劳性能有着极高要求。从结构设计逻辑来看，该构件采用了对称式布局，顶部两个带通孔的吊耳式安装座作为上部连接接口，可通过销轴或螺栓与上级承力结构铰接，预留的通孔公差适配航天标准紧固件的装配要求，安装座根部设置了三角形加强筋，直接将吊耳承受的载荷分散传导至主体框架，避免局部应力集中导致的断裂风险。主体框架采用了镂空格栅式加强结构，在保证整体抗弯、抗扭截面模量的前提下，最大限度去除了非承力区域的材料，实现结构轻量化，这一设计思路完全匹配航天产品对重量控制的严苛要求——每减少一克结构重量，都能直接提升运载效率。框架两侧的下部设置了对应的安装接口，可适配不同规格的挂载设备，接口处的局部加厚设计能够抵消螺栓预紧力带来的局部压应力，避免长期使用下的接触面蠕变。从安装边界来看，该支架的整体外轮廓规整，无突出的异形结构，安装时上部两个吊耳的孔位同轴度公差控制在较高精度等级，下部接口的安装面平面度满足航天设备装配要求，无需额外的调整垫片即可完成精准对位，能够适配箭体内部狭小的安装空间。结构的圆角过渡处理覆盖了所有的棱边与筋条交接处，既可以减少加工过程中的应力残留，也能避免振动工况下的应力集中引发的疲劳裂纹，所有承力筋条的厚度经过拓扑优化计算，在满足载荷安全系数的前提下做到了壁厚均匀，既适合采用铸造工艺一体成型，也能适配增材制造的加工要求，减少后续的机加工序。在实际使用中，该支架能够将挂载设备的载荷均匀分散到整个框架结构上，避免局部载荷过大对箭体主结构造成损伤，同时镂空的格栅结构不会阻断箭体内部的气流通道，不会影响飞行过程中的压力平衡，也能减轻温度交变带来的结构热应力影响。
