四旋翼涵道式小型飞行器结构设计

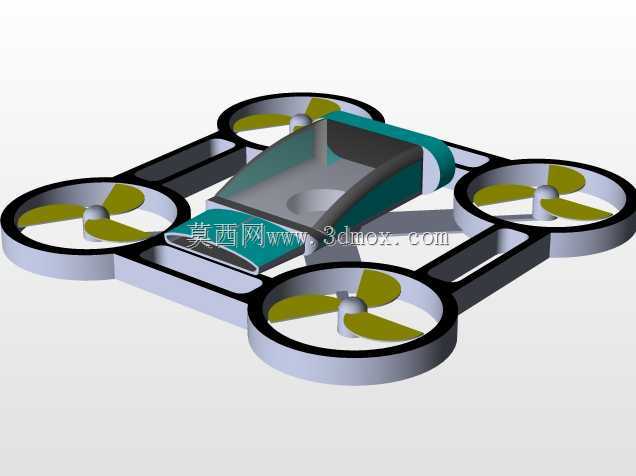

这款四旋翼涵道飞行器的结构设计，首先围绕近距低空作业场景的实际需求展开，日常可用于狭小空间巡检、近地航拍、室内环境探测等场景，相比常规外露桨叶的旋翼机型，涵道包裹的结构能大幅降低桨叶剐蹭障碍物的概率，在楼宇缝隙、室内场馆、植被密集区域作业时，能减少碰撞导致的桨叶损坏与飞行失控风险，提升复杂环境下的作业安全性。从功能特性来看，四组动力单元对称分布在机架四个端点，涵道环的设计不仅起到防护作用，还能对旋翼下洗气流进行约束，提升悬停状态下的气流利用效率，降低紊流对飞行稳定性的干扰，机架主体采用中心承载+四臂延伸的布局，中心舱段预留了飞控板、电池、任务载荷的安装空间，舱体上盖做了弧面过渡处理，能减少飞行过程中的正面风阻，同时兼顾结构强度与轻量化需求。设计过程中，首先确定了动力单元的安装边界，每个涵道的内径与旋翼直径做匹配设计，保证旋翼旋转时与涵道内壁保留均匀的安全间隙，避免高速旋转下的剐蹭，四组涵道通过平直臂段与中心舱体连接，臂段的截面做了窄边迎风处理，降低飞行时的臂段风阻，同时臂段内部预留了动力线与信号线的走线空间，避免线材外露干扰气流或者被外物勾挂。外形尺寸方面，整机采用对称式正方形布局，对角涵道的中心距控制在适配常规便携收纳的范围内，中心舱的内部安装空间可容纳常规规格的锂聚合物电池与通用飞控模块，舱体底部预留了任务载荷的安装接口，可根据作业需求挂载小型摄像头、气体检测模块等轻量化设备，涵道环的高度略高于旋翼平面，既能够对桨叶形成完整的周向防护，又不会额外增加过多的机身重量与飞行阻力。机架的受力路径经过优化，旋翼运转产生的升力通过臂段传递到中心舱，臂段与中心舱、臂段与涵道环的连接位置做了加厚过渡处理，避免长期飞行振动下出现结构疲劳开裂，涵道环的边缘做了圆弧导角处理，即便发生轻微碰撞，也能通过弧面卸力，减少结构变形的概率。动力单元的安装座设计在涵道中心位置，通过多根细支撑筋与涵道内壁连接，支撑筋采用流线型截面，减少对涵道内气流的干扰，保证旋翼工作时的气流顺畅，提升动力输出效率。中心舱的上下盖采用卡扣加定位柱的配合方式，既方便日常拆装维护内部元件，又能保证飞行过程中的舱体闭合紧密，避免高速飞行时舱盖脱落。
