无尾三角翼脉冲喷气航模结构设计

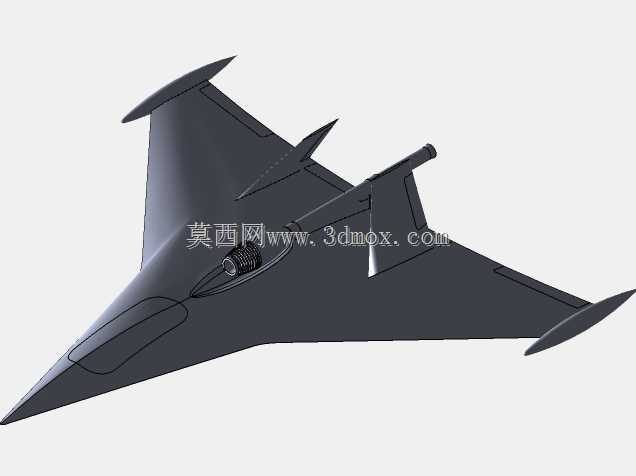

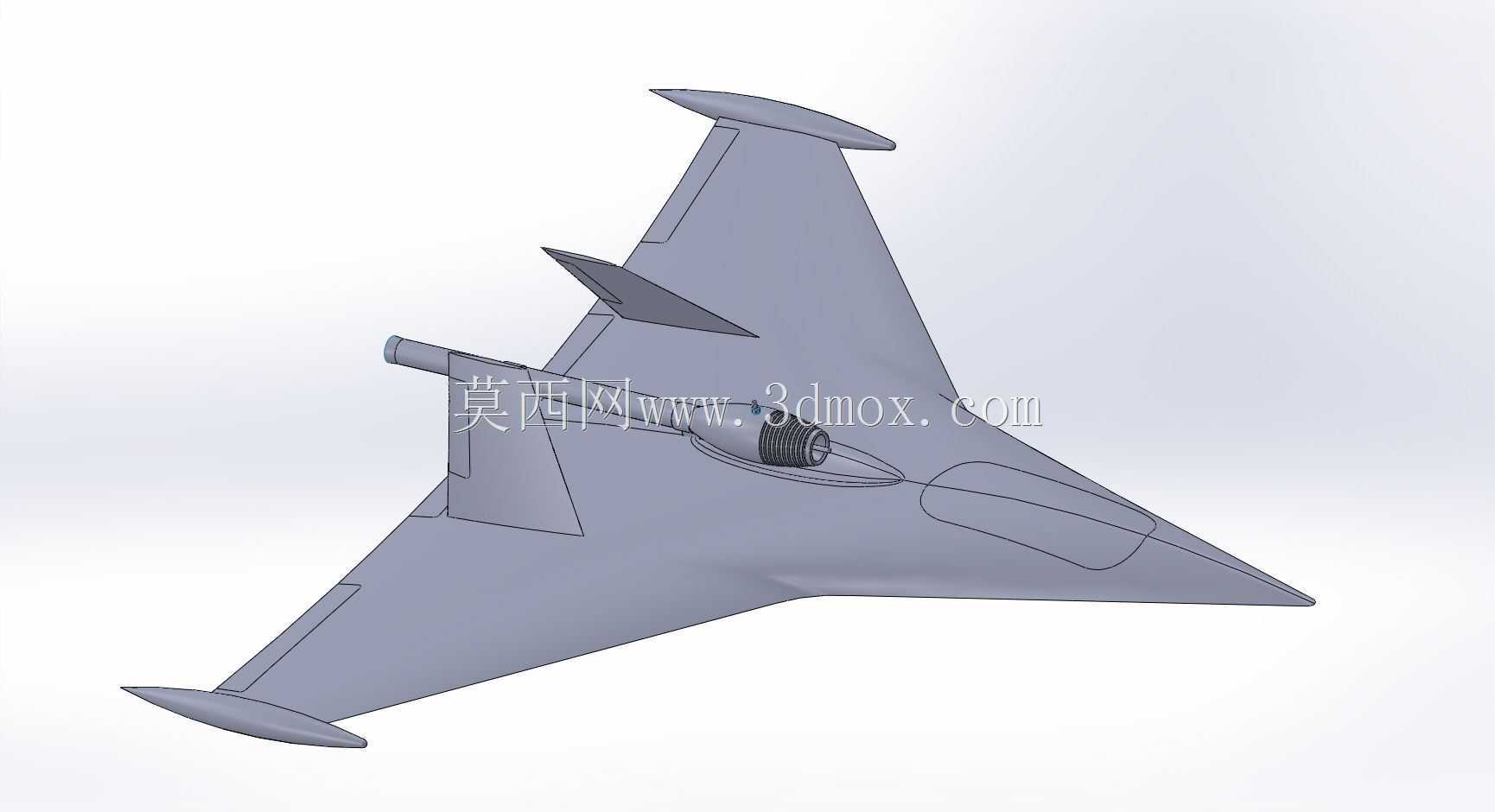

该款脉冲喷气动力航模采用无尾三角翼气动布局，整体翼身融合设计大幅降低了飞行过程中的诱导阻力，翼尖设置的小型端板可有效抑制翼尖涡流，提升低速飞行阶段的航向稳定性，适配航模爱好者的户外飞行、特技动作演示场景。动力单元采用脉冲喷气式发动机，布置于机身背部中轴线位置，进气道与机身平滑过渡，避免突出结构造成额外气动干扰，尾喷口沿机身纵轴向后延伸，推力线与整机重心高度匹配，可减少大油门状态下的俯仰力矩偏差，降低飞控调校难度。机身整体采用一体化曲面成型思路，座舱区域预留透明件安装位，可搭配常规航模座舱盖完成外观装配，机身腹部平整，可根据飞行需求加装起落架舱或者滑橇结构，适配草地、铺装跑道等不同起降场地。翼面后缘预留了操纵舵面安装缝隙，可搭配微型舵机完成升降、副翼操纵功能，舵面偏转角度范围可根据飞行需求调整，兼顾低速起降的操纵灵敏度与高速飞行的稳定性。整机结构设计充分考虑了脉冲喷气发动机的振动特性，发动机安装座位置设置了局部加厚的安装凸台，可搭配减震衬套固定动力单元，避免长期振动造成翼身结构疲劳损坏。机身内部预留了设备舱空间，可依次布置燃油箱、接收机、电池、点火模块等航电部件，各部件安装位置围绕重心分布，可通过调整电池、油箱的前后位置完成整机静平衡调校，避免飞行过程中出现重心偏移导致的操纵异常。三角翼的前缘后掠角度经过气动优化，兼顾高速冲刺的低阻特性与低速滑翔阶段的升力表现，机翼厚度从翼根向翼尖逐步递减，在保证结构强度的同时尽可能降低结构重量，翼根与机身采用大圆角过渡，减少应力集中点，提升整机抗过载能力，可完成常规筋斗、横滚等特技动作。
