人体工学棘轮螺丝刀结构设计方案

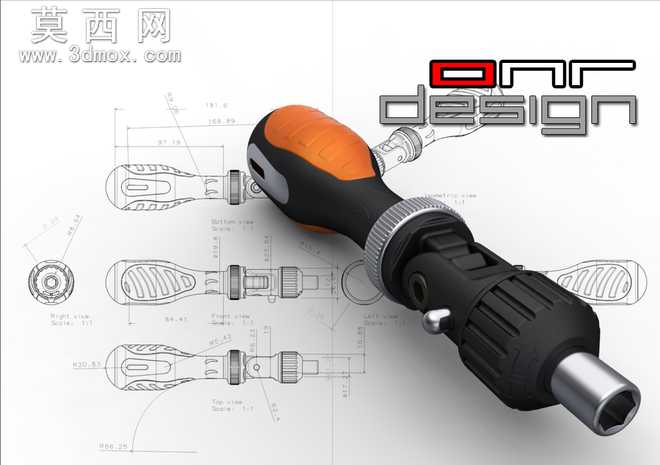

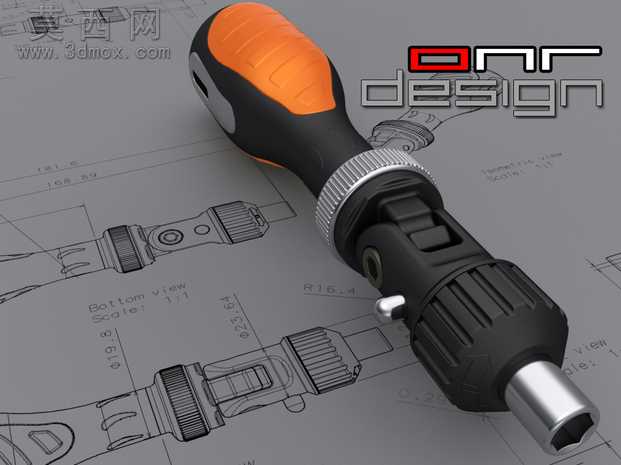

本棘轮螺丝刀采用三维建模软件完成全参数化设计，建模过程中严格遵循手动工具的人机工程学设计规范，从整体结构到细节零件均经过反复校核与优化。模型构建阶段先完成核心棘轮传动机构的参数化搭建，精准还原棘轮棘爪的啮合结构、换向拨块的卡位结构、批头快拆锁止结构的运动逻辑，确保各部件在装配状态下无干涉，可完整模拟正转锁止、反转空转、换向切换的真实工作状态，还原棘轮螺丝刀无需反复抬离螺丝即可连续拧动的核心功能。手柄部分采用双色注塑的结构设计思路，外层为软质防滑包覆层，建模时通过曲面造型做出贴合手掌握持弧度的凹凸纹理，既提升握持摩擦力，又能分散长时间操作的手部压力；内层为硬质承力结构，与金属棘轮座做过盈配合的装配设计，保证扭矩传递的稳定性。金属批头套筒部分采用耐磨金属材质设定，建模时还原内六角批头的卡位结构，适配标准通用六角批头，满足不同规格螺丝的拆装需求。渲染阶段采用工程图纸叠加实物渲染的展示方式，背景搭配手绘风格的二维工程视图，清晰呈现螺丝刀各部分的尺寸比例与装配关系；实物部分通过材质参数调整，还原软胶手柄的磨砂质感、塑料部件的哑光质感、金属部件的金属光泽与细微加工纹理，让模型展示兼具工程严谨性与视觉真实感。设计过程中充分考虑手动工具的实际使用场景，在手柄尾部设置可旋转的尾盖结构，拧动螺丝时手掌抵住尾盖无需跟随手柄转动，进一步提升操作舒适度；棘轮机构的齿形经过优化，既保证足够的啮合强度传递大扭矩，又控制棘爪切换的手感，避免操作时出现卡顿或脱齿问题。整体模型结构完整，各零件参数可编辑，可直接用于工具产品的结构验证、外观方案迭代，也可作为手动工具设计的参考案例，为同类五金工具的结构优化、人机设计提供可复用的建模思路。
