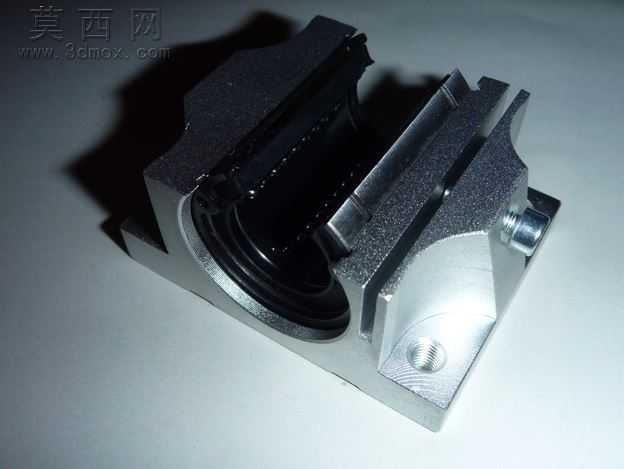

TBR20UU直线球轴承支撑单元

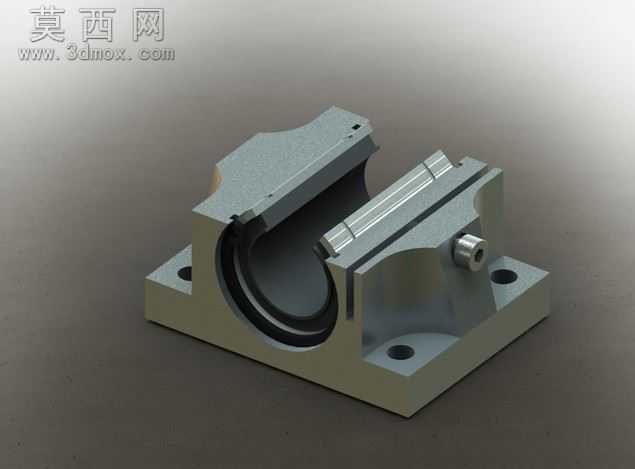

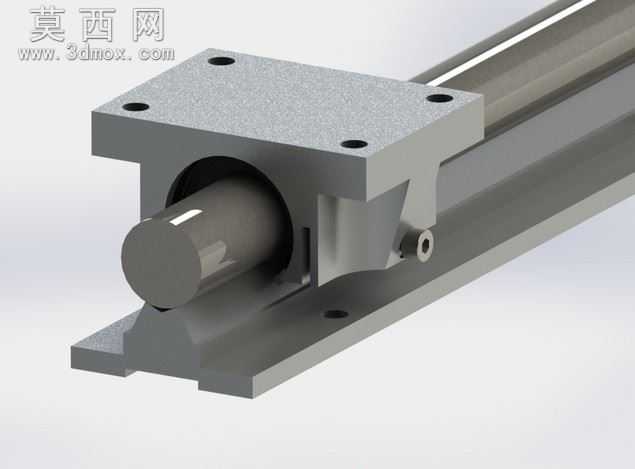

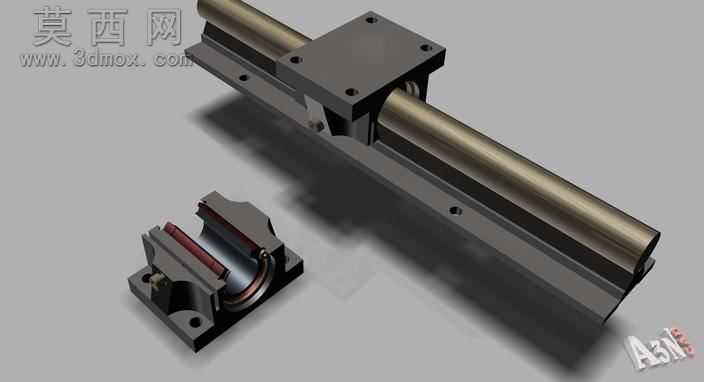

本模型为TBR20UU规格的数控直线球轴承支撑单元，整体采用三维参数化建模完成，建模过程严格遵循直线运动支撑组件的实际工业尺寸规范，还原了成品的全部结构细节。模型主体为箱式支撑基座，基座底部设计有两个对称的安装沉孔，用于将整个支撑单元固定在设备安装面上，保证运行过程中的结构稳定性；基座内部设置有适配直线球轴承的弧形安装腔，腔体内侧预留了轴承定位台阶，可精准承托配套的直线球轴承，避免轴承在往复运动过程中出现轴向窜动。基座侧方设计有紧定螺钉安装位，模型还原了内六角紧定螺钉的细节结构，该结构用于锁紧装入的轴承外圈，进一步提升轴承与支撑座的连接可靠性。支撑单元上部设计有适配直线导轨的开口导向结构，开口处的压块结构可在轴承装入后完成锁紧，适配SBR20系列线性导轨的安装使用需求。建模过程中对所有棱边做了符合实际加工要求的倒角处理，还原了金属机加工零件的工艺特征，渲染阶段采用金属哑光材质模拟铝合金或铸铁基座的表面质感，轴承部分采用高反光金属材质模拟轴承钢的表面特性，光影渲染突出零件的结构层次感，清晰展现各部分的装配关系。该支撑单元是DIY数控铣床、小型线性运动设备的核心配套部件，建模时充分考虑了零件的实际装配逻辑，各结构尺寸与工业量产产品保持一致，可直接用于线性运动机构的方案设计、装配模拟以及相关教学演示场景，帮助设计者快速完成线性导向机构的布局搭建，验证支撑单元与周边结构的安装干涉情况，缩短非标设备的设计研发周期。
